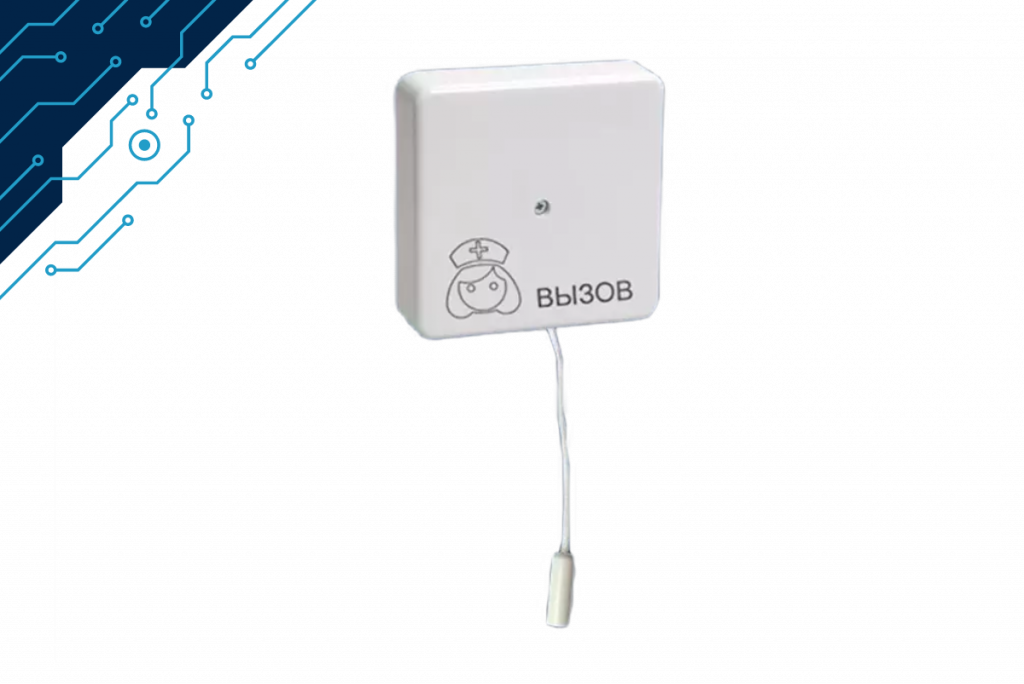

Тяга экстренного вызова КВТ - фото

Тяга экстренного вызова КВТ

Тяга экстренного вызова для проводных систем вызова персонала. Влагоустойчивая, IP54. Для экстренного вызова помощи из санузлов и душевых.
Кол.
  • Описание

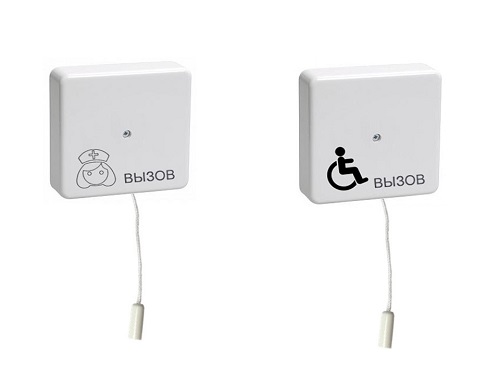

Оформление тяги экстренного вызова - варианты

На лицевой стороне тяги экстренного вызова КВТ можно разместить надписи и инфографику по выбору заказчика. Например, для медицинских учреждений (вызов дежурной медсестры) и систем вызова персонала для МГН.

Назначение.

Тяга экстренного вызова КВТ — компонент проводной системы вызова персонала.  Исполнение IP54 и конструктив изделия делают данную тягу экстренного вызова наиболее удобным средством экстренного вызова помощи из санузлов и душевых.

Рекомендуется для следующих систем и учреждений:
  • Палатная сигнализация для обычных и инфекционных больниц (размещение в санузлах и душевых).
  • Системы вызова помощи для инвалидов и МГН в государственных и муниципальных учреждениях. культурно-зрелищных учреждениях, аэропортах, вокзалах и т.д.
  • Пансионаты. санатории. дома престарелых, хосписы.

Характеристики.

  • Конструктивное исполнение — веревочный выключатель, совмещенный с распределительной коробкой открытой установки. В коробке монтируется схема со светодиодом и клеммная колодка для подключения линии к палатному коммутатору.
  • Габариты коробки — 75х75х20 мм.
  • Длина шнурка — по выбору заказчика.
  • Влагоустойчивость — IP54.
  • Подключение к палатному коммутатору — по двухпроводной линии.
  • Питание — от абонентской линии палатного коммутатора.
  • Количество тяг экстренного вызова, которые можно подключить к одному палатному коммутатору — до 10.



Принцип действия.

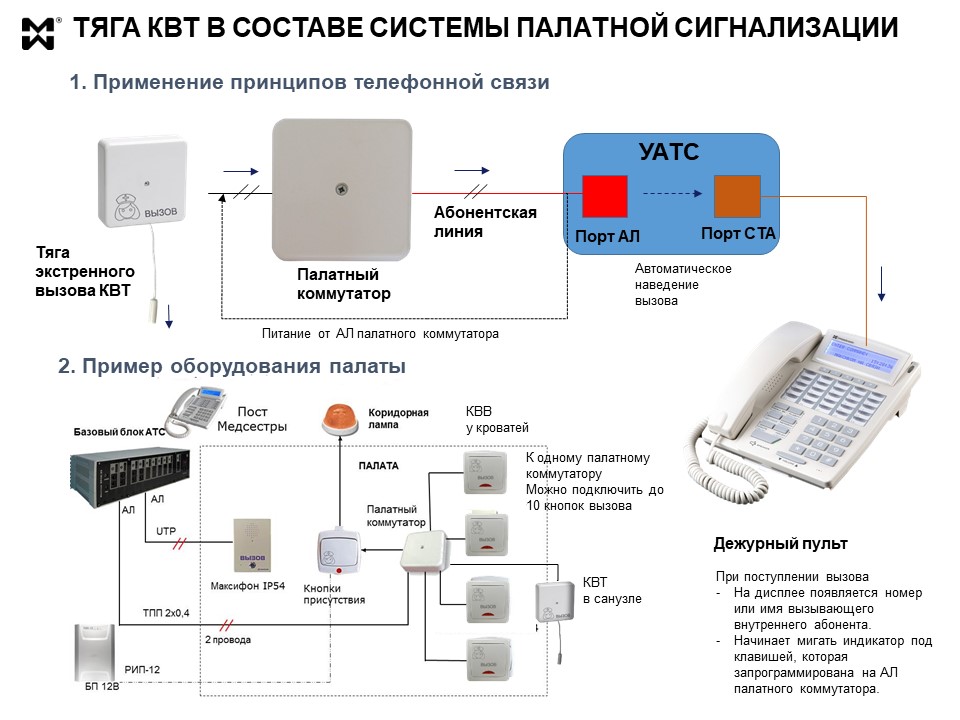

Тяга экстренного вызова КВТ в системе палатной сигнализации - схема

Комплектация системы тягами экстренного вызова определяется типом учреждения и задачами. Например, в системах палатной сигнализации тягами КВТ рекомендуется оборудовать все санузлы и душевые отделения больницы. Для вызова помощи с кровати используются кнопки КВВ, КВС или КВЛ (в зависимости от задачи, условий и типа палаты).



Для отправки вызова необходимо потянуть нить выключателя вниз до характерного легкого щелчка.

При включении кнопки загорается индикатор, на палатный коммутатор поступает сигнал, который далее передается по абонентской линии на абонентский порт УАТС.

Далее. в соответствии с запрограммированным при настройке станции алгоритмом наведения, вызов передается на порт системного телефонного аппарата (пульта) или любой другой абонентский порт, к которому подключен телефонный аппарат.

Использование системного аппарата в качестве пульта существенно повышает эффективность работы дежурного поста.

Как и в случае других кнопок вызова (КВС, КВВ, КВЛ), включение кнопки инициирует следующие события:

В системе телефонной связи
  • Звонковый сигнал на пульте.
  • Появление на дисплее СТА внутреннего номера АЛ коммутатора или имени (во втором случае в качестве коммутационного блока системы должна использоваться цифровая АТС МАКСИКОМ MCM500P). Имя представляет собой комбинацию букв, цифр и символов. Например, «Санузел палаты №10» и вводится в память АТС при программировании системы связи. При необходимости может быть изменено.
  • Включение индикатора под клавишей пульта в режим мигания.  Для программирования выхода на абонентские линии и идентификации входящих внутренних вызовов используют «мягкие» клавиши СТА. Каждая такая клавиша снабжена светодиодным индикатором.
В «сигнальной» части системы палатной сигнализации.
  • Включение коридорной лампы в режим мигания.  Для этого над палатой должна быть установлена коридорная лампа,  а в систему сигнализации должна входить кнопка прису4тствия персонала (КС).  Эта кнопка подключена к палатному коммутатору и управляет режимами работы коридорной лампы.



СОСТАВ СИСТЕМЫ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ (ОБЩИЙ ОБЗОР)

Фото компонентов системы палатной сигнализации Максиком

КВС — кнопка вызова медицинского персонала
КВВ — влагостойкая кнопка вызова персонала
КВЛ — кнопка вызова помощи для лежачих больных
КС — кнопка присутствия персонала в палате
ПК — палатный коммутатор
