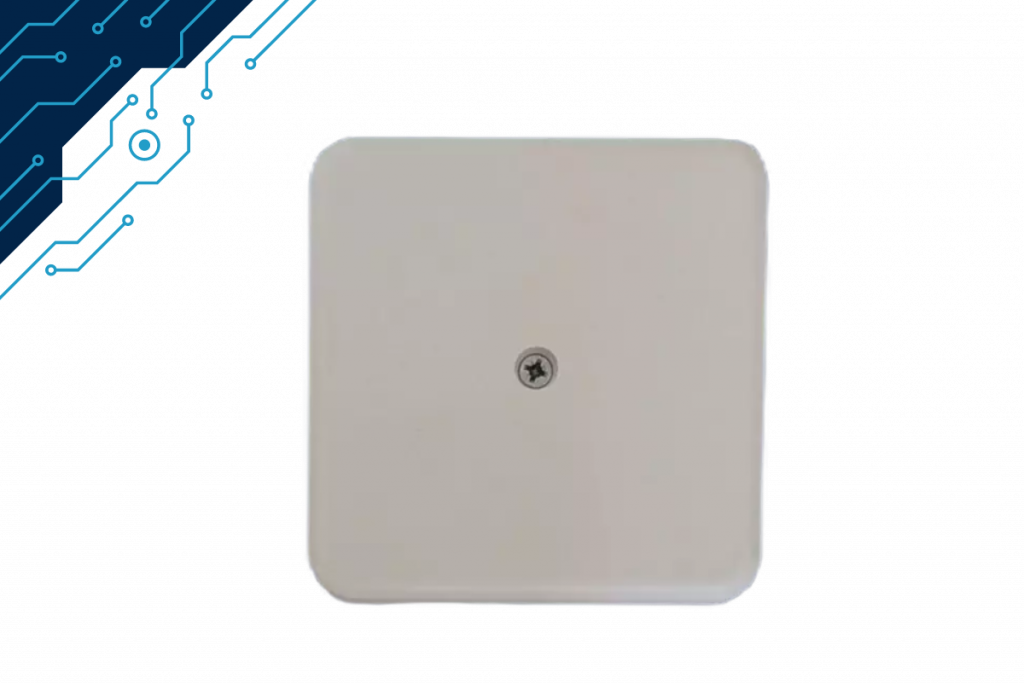

Палатный коммутатор ПЛ-1 - лицевая сторона

Палатный коммутатор ПК-1

Палатный коммутатор ПК-1 - портативный коммутатор, обеспечивающий передачу вызовов с кнопок вызова на АТС по абонентской линии, а также управление коридорной лампой через кнопку присутствия. Изделие пожаро- и электробезопасно.
Кол.
  • Описание

Назначение.

Палатный коммутатор ПК-1  — портативный коммутатор для проводной системы вызова персонала и сигнализации. Одновременно обеспечивает

  • Прием сигнала от кнопки вызова (любой: КВС, КВВ, КВЛ, КТ) и передачу его по абонентской линии на порт АЛ коммутационного блока (учрежденческой АТС).
  • Передачу сигнала на кнопку присутствия, которая управляет режимами работы коридорной лампы.  Таким образом, отправка вызова с кнопки сопровождается включением коридорной лампы в режим мигания.

Характеристики.

Конструктивное исполнение — клеммная коробка с установленной внутри печатной платой собственного производства.

Габариты клеммной коробки — 75ч75х20.

Цвет — белый.

Влагостойкость — IP20.

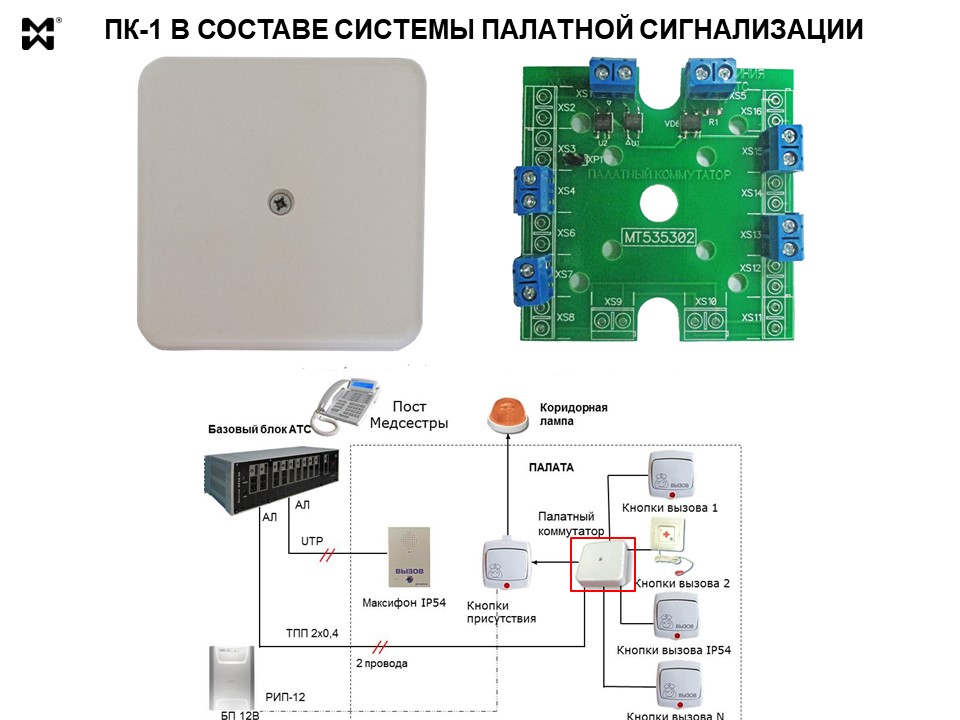

Плата палатного коммутатора ПЛ-1 и общая схема подключения

Печатная плата ПК-1 обеспечивает подключение
  • До 10 кнопок вызова любого типа (КВС, КВВ, КВЛ, КТ) — по двухпроводной линии.
  • Одной абонентской линии УАТС.
  • Одной кнопки присутствия медицинского персонала (КС).



СОСТАВ СИСТЕМЫ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ (ОБЩИЙ ОБЗОР)

Фото компонентов системы палатной сигнализации Максиком

КВС — кнопка вызова медицинского персонала
КВВ — влагостойкая кнопка вызова персонала
КВЛ — кнопка вызова помощи для лежачих больных
КС — кнопка присутствия персонала в палате
ПК — палатный коммутатор

Материалы сайта по тематике палатной сигнализации и связи



Описание отдельных компонентов (кликните по картинке, чтобы перейти на соответствующую страницу Каталога)

Кнопка вызова персонала IP54 - фото кнопки КВВ КВЛ — кнопка вызова медицинского персонала влагостойкая (IP54)
Кнопка вызова медсестры КВС - фото КВС — Кнопка вызова медицинского персонала (IP20)
Кнопка вызова КВЛ для лежачих больных - фото КВЛ — кнопка экстренного вызова для лежачих больных
Тяга экстренного вызова КВТ - фото КВТ — тяга экстренного вызова (для душевых и санузлов)
Кнопка присутствия персонала в палате - внешний вид КС — кнопка присутствия медицинского персонала в палате (управление коридорной лампой)
Табличка для установки кнопки вызова Таблички для установки кнопок вызова
Переговорное устройство громкой связи IP 54, внешний вид Переговорное устройство двухсторонней громкоговорящей связи Максифон MXFvs
Системный телефонный аппарат STA30W Системный телефонный аппарат Максиком (есть четырехпроводные и двухпроводные модели)
Цифровые АТС: IP АТС Максиком МХМ500 Коммутационные блоки для систем вызова персонала: гибридные и цифровые АТС Максиком
