Назначение кнопки вызова помощи КВЛ:
Кнопка КВЛ предназначена для оборудования коек в реанимационных палатах и ПИТ (палатах интенсивной терапии), хосписов, комнат домов престарелых, в которых проживают пожилые люди, не имеющие возможности самостоятельно передвигаться.
Конструкция изделия позволяет вызвать помощь, не приподнимаясь с кровати и не меняя положения тела.
Характеристики кнопки вызова помощи Максиком КВЛ:

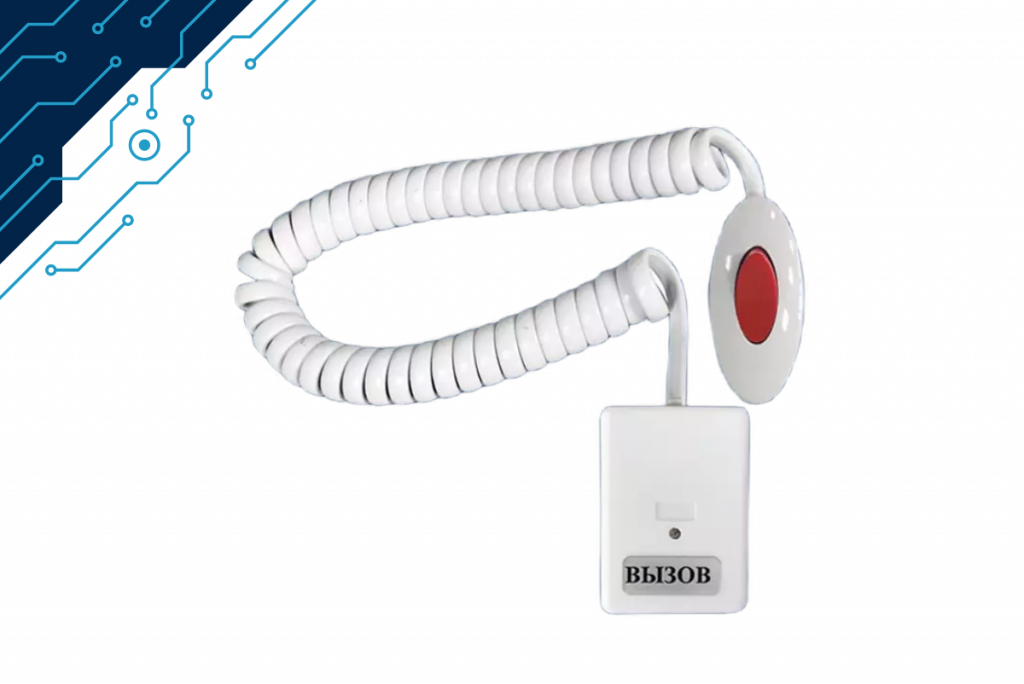

Изделие состоит из трех элементов:
- Переключателя (белый с красной кнопкой), IP20,
- Витого провода длиной до 4.5 м,
- Розетки открытого монтажа с индикатором, габариты 40х55х25 мм.
Подключение к системе сигнализации — через палатный коммутатор, который соединен абонентской линией с портом АЛ коммутационного блока. К одному палатному коммутатору можно подключить до 10 кнопок вызова, в том числе — кнопок КВЛ.
Питание — по абонентской линии коммутатора.
Особенности применения кнопки вызова помощи КВЛ:
- Переключатель вкладывается в руку пациента. Таким образом, для вызова помощи не нужно менять положение тела. Это очень важный момент, т.к. даже если пациент чувствует себя очень плохо, находится в полусне или полубессознательном состоянии, ощущает резкое ухудшение самочувствия, ему хватит сил для того, чтобы вызвать помощь. В то же время, несмотря на минимальность усилия, оно все же является осознанным, таким образом, случайный вызов является маловероятным событием.

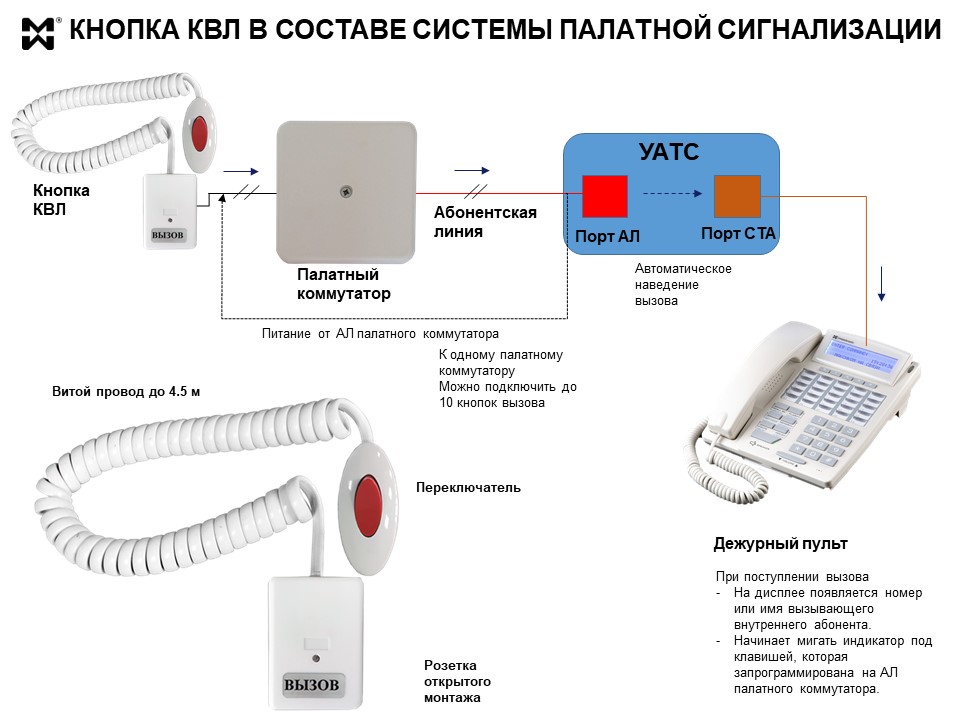

Работа кнопки КВЛ в составе проводной системы палатной сигнализации:
![Кнопка вызова КВЛ в составе палатной сигнализации - схема](https://www.multicom.ru/wp-content/uploads/2022/01/knopka-kvl.png)
При нажатии клавиши переключателя происходит замыкание цепи. Электрический сигнал проходит по витому проводу к телефонной розетке (включается индикатор) и далее — на палатный коммутатор.
(!) Индикатор продолжает гореть до тех пор, пока персонал не прибудет в палату. Поэтому даже ночью и при выключенном свете очень легко определить, от какого именно пациента поступил вызов.
По абонентской линии, которая соединяет ПК с портом АЛ телефонной станции, сигнал поступает на порт АЛ. Далее — в соответствии с запрограммированным при настройке АТС алгоритмом наведения — на порт системного аппарата (пульта дежурного поста).
Грамотное применение таблиц наведения позволяет автоматически перевести вызов с кнопки на другие телефонные аппараты, если пульт дежурного поста занят или не отвечает.
Поступление вызова от КВЛ на пульт инициирует следующие события:
- Звонковый сигнал,
- Появление на дисплее системного аппарата внутреннего номера (номера АЛ палатного коммутатора) или имени. Под именем подразумевается комбинация букв. символов и цифр, которая вводится в память УАТС. Присвоение имен внутренним абонентам (точнее, их АЛ) возможно только в том случае. если в качестве АТС используется цифровая АТС МАКСИКОМ MXM500P,
- Включение индикатора под соответствующей клавишей пульта в режим мигания. Для того чтобы поступление вызова сопровождалось миганием индикатора, одну из клавишей необходимо запрограммировать на АЛ палатного коммутатора.
Если кнопки КВЛ включены в состав палатной сигнализации, использующей коридорные лампы, нажатие на переключатель инициирует не только поступление вызова на пульт с описанными выше событиями, но и включение коридорной лампы в режим мигания. Это становится возможным благодаря наличию специальной кнопки присутствия КС, которая управляет режимом работы коридорной лампы. Кнопка КС подключена к палатному коммутатору.
Таким образом, кнопка КВЛ является очень простым в использовании средством вызова помощи. В то же время за счет использования возможностей АТС-телефонии, вызов помощи не только мгновенно передается на пульт, но и сопровождается рядом событий, которые резко увеличивают его «заметность» и обеспечивают оперативную реакцию персонала.
Состав системы палатной связи и сигнализации
![Состав системы палатной связи и сигнализации](https://www.multicom.ru/wp-content/uploads/2022/01/knopka-kvv-sostav.png)
Материалы по тематике палатной сигнализации и связи
Описание отдельных компонентов (кликните по картинке, чтобы перейти на соответствующую страницу Каталога)
![Кнопка вызова медсестры КВС - фото](https://www.multicom.ru/wp-content/uploads/2022/01/Knopka-KAS.jpg) |
КВС — Кнопка вызова медицинского персонала (IP20) |
![Кнопка вызова персонала IP54 - фото кнопки КВВ](https://www.multicom.ru/wp-content/uploads/2022/01/Knopka-KVV-vlagostojkaya.jpg) |
КВВ — Кнопка вызова помощи влагостойкая (IP54) |
![Тяга экстренного вызова КВТ - фото](https://www.multicom.ru/wp-content/uploads/2022/01/Tyaga-ekstrennogo-vyzova.jpg) |
КВТ — тяга экстренного вызова (для душевых и санузлов) |
![Кнопка присутствия персонала в палате - внешний вид](https://www.multicom.ru/wp-content/uploads/2022/01/knopka-prisutstviya.jpg) |
КС — кнопка присутствия медицинского персонала в палате (управление коридорной лампой) |
![Палатный коммутатор ПЛ-1 - лицевая сторона](https://www.multicom.ru/wp-content/uploads/2022/01/Palatnyj-kommutator-PK-1.jpg) |
ПК-1 — палатный коммутатор |
![Табличка для установки кнопки вызова](https://www.multicom.ru/wp-content/uploads/2022/01/Informatsionnaya-tablichka-dlya-knopok-vyzova.jpg) |
Таблички для установки кнопок вызова |
![Переговорное устройство громкой связи IP 54, внешний вид](https://www.multicom.ru/wp-content/uploads/2020/04/MXF-vS.png) |
Переговорное устройство двухсторонней громкоговорящей связи Максифон MXFvs |
![Системный телефонный аппарат STA30W](https://www.multicom.ru/wp-content/uploads/2015/11/sta-30w.jpg) |
Системный телефонный аппарат Максиком (есть четырехпроводные и двухпроводные модели) |
![Цифровые АТС: IP АТС Максиком МХМ500](https://www.multicom.ru/wp-content/uploads/2015/11/mxm500.jpg) |
Коммутационные блоки для систем вызова персонала: гибридные и цифровые АТС Максиком |
