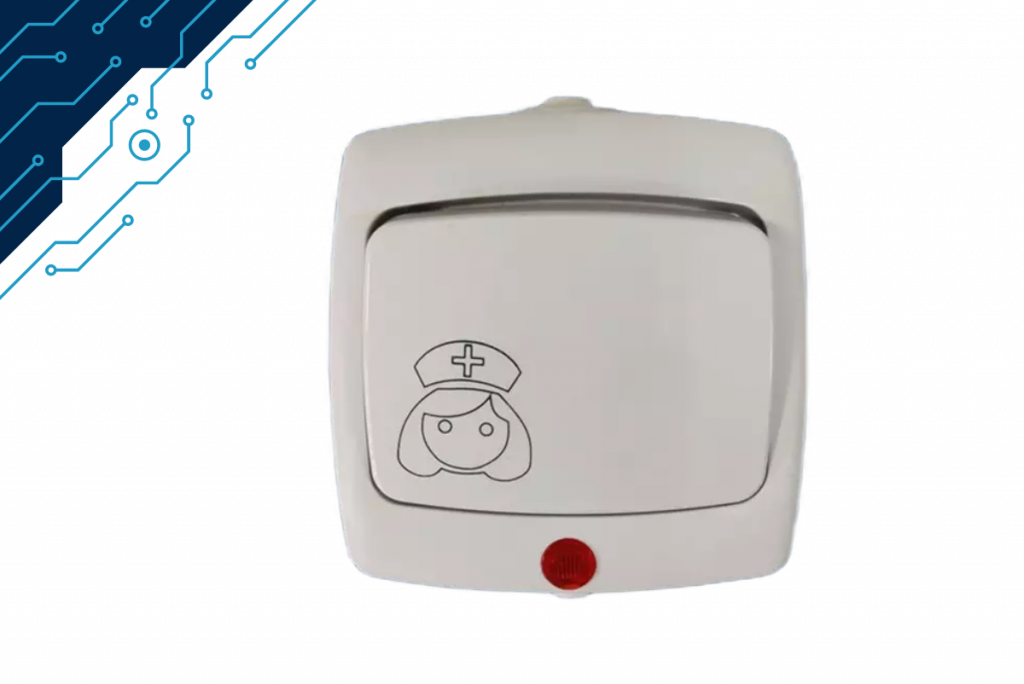

Кнопка присутствия персонала в палате - внешний вид

Кнопка присутствия медсестры КС

Кнопка присутствия КС устанавливается при входе в палату. Управляет режимами работы коридорной лампы. При отсутствии вызова из палаты лампа выключена. При поступлении вызова от кнопок вызова помощи лампа включается в режим мигания. По прибытии в палату персонал нажимает на кнопку, лампа включается в режим постоянного свечения. После того как помощь оказана, персонал при выходе из палаты повторно нажимает на кнопку КС, после чего лампа выключается.
Кол.
  • Описание

Назначение.

Кнопка присутствия КС предназначена для управления коридорной лампой в проводных системах вызова персонала.

В составе системы палатной сигнализации имеет самое широкое применение:

  • Многопрофильные больницы и медицинские центры.
  • Инфекционные больницы и стационары на временной и постоянной основе.
  • Дневные стационары и приемные отделения больниц.
  • Пансионаты, санатории.
  • Дома престарелых.
  • Хосписы.



Характеристики.

  • Конструктивное исполнение — выключатель для наружного монтажа, внутри которого располагается печатная плата собственной разработки.
  • Габариты — 70х66х50 мм
  • Материал корпуса — термопластик, соответствующий требованиям пожарной безопасности.
  • Питание — от источника 12в. Питание коридорной лампы осуществляется через кнопку присутствия.
  • Подключение к системе вызова — через палатный коммутатор (разъем XS1 на палатном коммутаторе).



Применение в проводной системе вызова помощи;  в частности, в системе палатной сигнализации.

Коридорная лампа — средство визуального информирования о наличии/ отсутствии нештатной ситуации в палате. А при наличии таковой — о статусе оказания помощи.

Лампа не горит — из данной палаты не поступали новые вызовы медицинского персонала.

Лампа включилась в режим мигания — из палаты поступил вызов, но медицинский персонал еще не прибыл.

Лампа горит в режиме постоянного свечения — в палате присутствует медицинский персонал. Помощь оказывается.



Управление описанными выше режимами работы коридорной лампы осуществляется через кнопку присутствия КС.

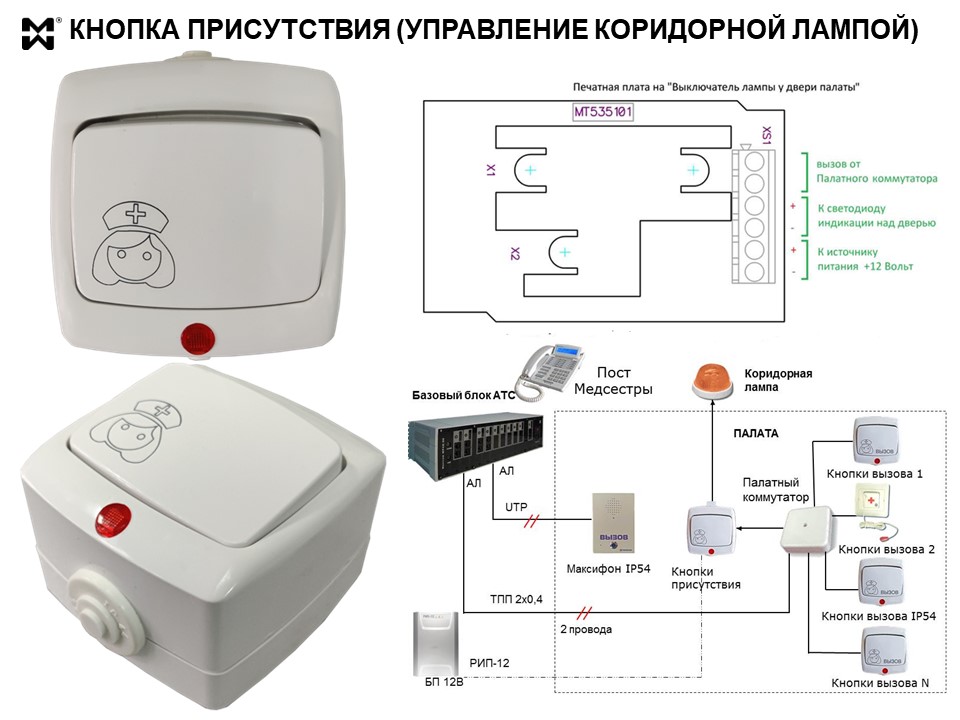

Схема платы и подключения кнопки управления коридорной лампой

Печатная плата кнопки присутствия содержит разъемы для подключения
— палатного коммутатора
— коридорной лампы
— электропитания 12В
Питание коридорной лампы осуществляется через кнопку присутствия.
К БП12 (блоку питания 12 В) можно подключить до 20 кнопок присутствия и. соответственно, до 20 коридорных ламп.
Линия электропитания одна. подключение КС — параллельное.


Отправка вызова и включение коридорной лампы.

При отправке вызова с кнопки (любого типа: КВС, КВВ,  КТ, КВЛ) электрический сигнал поступает на палатный коммутатор. Далее — по абонентской линии палатного коммутатора — вызов поступает на абонентский порт АЛ и передается на пульт в соответствии со схемой наведения.

Одновременно сигнал поступает от палатного коммутатора на кнопку присутствия и через нее — на коридорную лампу, включая ее в режим мигания.

По прибытии в палату дежурная медсестра нажимает на клавишу кнопки, после чего коридорная лампа переходит в режим непрерывного свечения.

Покидая палату. медсестра вновь нажимает на клавишу, переводя систему световой сигнализации в исходное состояние (лампа выключена).



СОСТАВ СИСТЕМЫ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ (ОБЩИЙ ОБЗОР)

Фото компонентов системы палатной сигнализации Максиком

КВС — кнопка вызова медицинского персонала
КВВ — влагостойкая кнопка вызова персонала
КВЛ — кнопка вызова помощи для лежачих больных
КС — кнопка присутствия персонала в палате
ПК — палатный коммутатор
