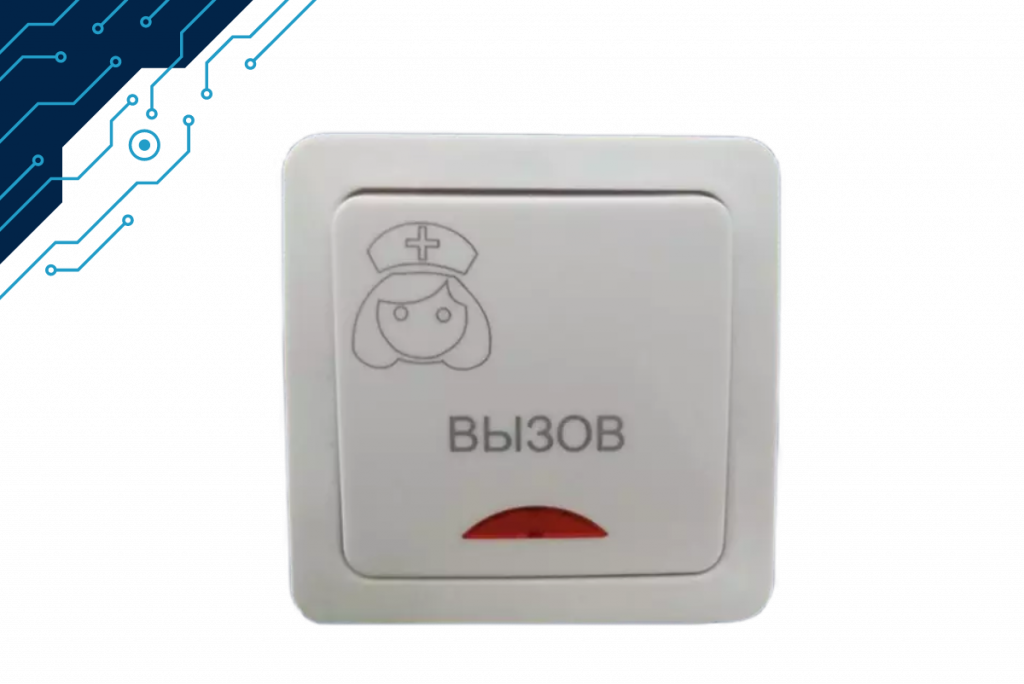

Кнопка вызова персонала IP54 - фото кнопки КВВ

Кнопка вызова КВВ влагостойкая IP54

Кнопка вызова персонала для проводной системы сигнализации. Влагостойкая, IP54. Изготовлена из электро- и пожаробезопасного термопластика. Рекомендуется для оборудования палат в инфекционных больницах, приемных боксов, санузлов.
Кол.
  • Описание

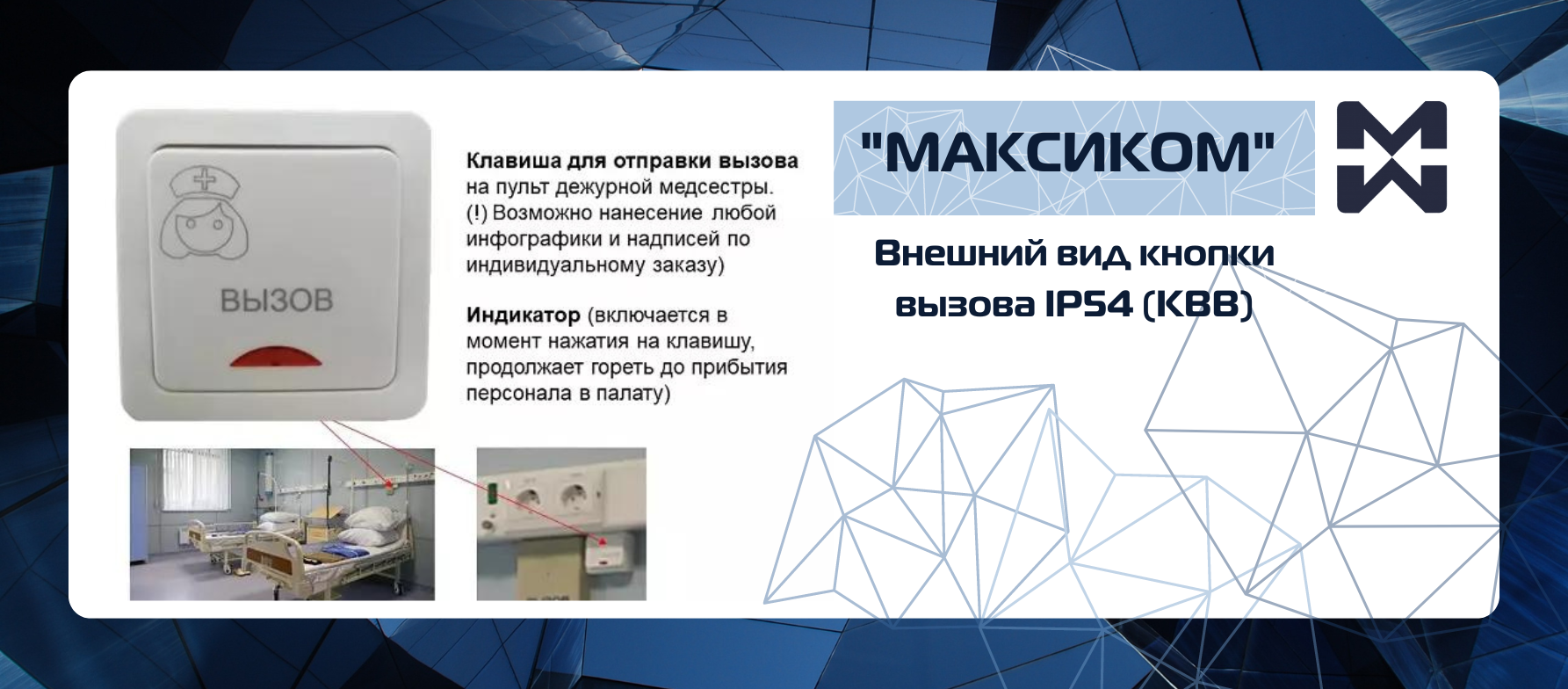

Кнопка вызова персонала IP54 - внешний вид и размещение

Кнопки КВВ рекомендуется размещать у изголовья кровати (чуть выше) рядом с блоком розеток. Там же следует размещать и переговорное устройство, если таковое включено в комплектацию системы сигнализации и связи (рекомендуется!).
С одной стороны, обеспечивается легкая доступность кнопки, т.к. для вызова помощи не нужно вставать с кровати. С другой стороны, отправка вызова требует пусть и минимальных, но все же усилий. Поэтому является осознанным и неслучайным действием.



Назначение.

Влагостойкая кнопка вызова персонала КВВ является компонентом проводной системы вызова персонала, которая имеет широкий спектр применения:

  • Палатная сигнализация для инфекционных больниц и госпиталей, мельцеровских боксов.
  • Вызов помощи из санузлов в больницах, клиниках. стационарах, пансионатах.
  • Экстренный вызов персонала — система для маломобильных групп населения в аэропортах, крупных торговых центрах, спортивно-развлекательных и культурных учреждениях.



Характеристики.

  • Тип — выключатель одноклавишный с индикацией  для открытого монтажа.
  • Материал корпуса — термопластик.
  • Габаритные размеры — 70х70х50 мм
  • Влагозащита — IP54
  • Подключение — через палатный коммутатор.  ПК подключается к УАТС по абонентской линии.
  • Соединения с палатным коммутатором — по двухпроводной линии.
  • Количество кнопок КВВ, которые можно подключить к одному палатному коммутатору — до 10.
  • Питание — от УАТС по абонентской линии палатного коммутатора.



Размещение.

В палатах, требующих регулярных санитарных обработок, кнопки КВВ рекомендуется устанавливать у изголовья каждой кровати (вместо кнопок КВС).

Кроме того, КВВ необходимо устанавливать в санузлах и душевых кабинах.



Принцип действия.

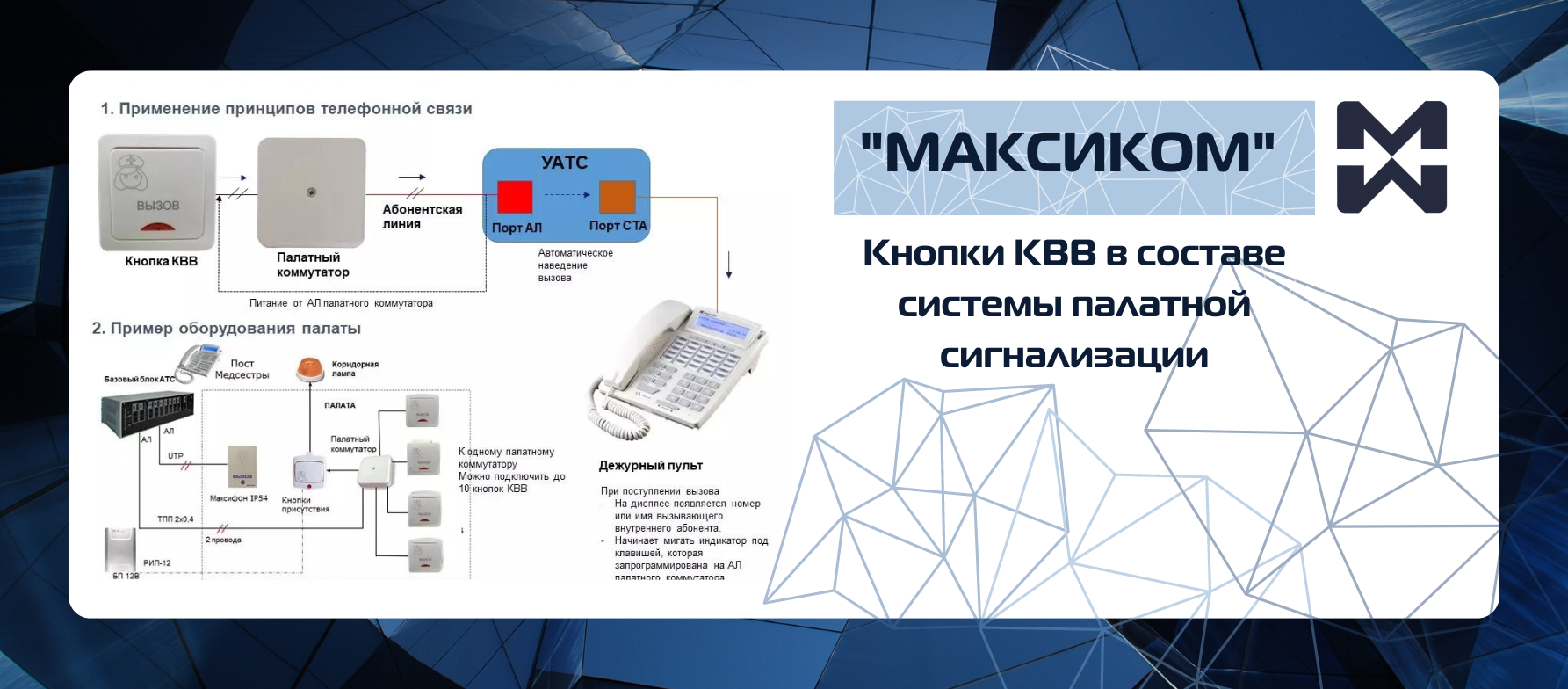

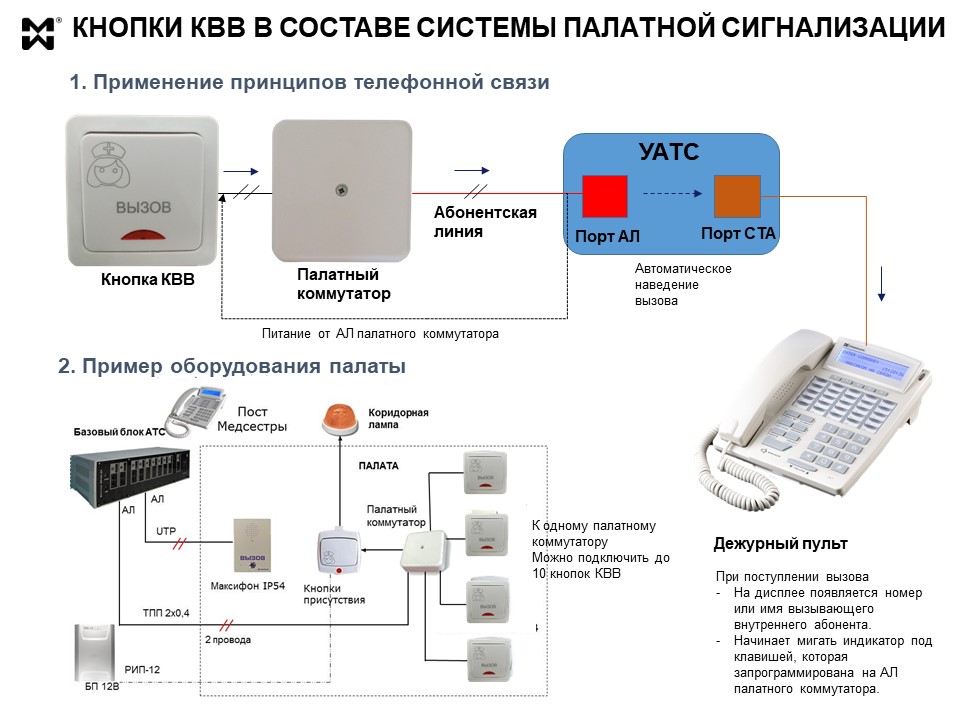

Кнопки вызова IP54 в системе палатной сигнализации - схема

Кнопка вызова персонала IP54 входит в состав проводной системы сигнализации.
Минимальная комплектация предполагает, помимо кнопок вызова, наличие палатного коммутатора, общей коммутационной платформы (учрежденческой АТС) и пульта дежурного поста.
В качестве такового можно использовать любой телефонный аппарат. подключенный к УАТС. Однако, самое эффективное решение — использование в качестве пульта системного телефонного аппарата с программируемыми клавишами.
Эффективность системы значительно увеличивается. если дополнить ее кнопкой присутствия и коридорной лампой. В этом случае нажатие на кнопку вызова также инициирует включение коридорной лампы в режим мигания.
Также для достижения максимальной эффективности работы персонала . оперативности и качества оказания помощи крайне рекомендуется включить в систему переговорные устройства двухсторонней громкой связи (на рисунке показан пример оборудования палаты; в данном случае в палате установлено одно переговорное устройство).


Поступление сигнала.

Нажатие на клавишу индуцирует электрический сигнал. который поступает на палатный коммутатор.  Далее сигнал, интерпретированный как телефонный вызов, поступает по абонентской линии на порт АЛ учрежденческой станции. В соответствии со схемой наведения, которая программируется при настройке УАТС, вызов наводится на линию дежурного пульта. В качестве дежурного пульта очень эффективен системный телефонный аппарат  Максиком STA30.



Идентификация вызова

При поступлении вызова по линии палатного коммутатора одновременно происходят следующие события:

  • Звучит звонковый сигнал.
  • На дисплее системного аппарата высвечивается  внутренний номер АЛ . Если система вызова построена на цифровой АТС МАКСИКОМ M[M500p, можно присвоить любому внутреннему абоненту имя — уникальную комбинацию цифр, букв и символов. Например, линия палатного коммутатора, установленного в палате №11, может иметь имя «Палата №11». В таком случае. при  нажатии любой из кнопок КВВ. подключенных к данному палатному коммутатору, на дисплее появится имя «Палата № 11».
  • Под клавишей пульта, запрограммированной на данную АЛ, начнет мигать светодиодный индикатор.
Дополнительная идентификация.
  • Коридорная лампа, установленная у дверей палаты. включается в режим частого мигания.  Управление коридорной лампой осуществляется через кнопку присутствия персонала, которая также подключается к палатному коммутатору.
  • При нажатии на кнопку КВВ индикатор на ней также включается . Таким образом, даже ночью при выключенном свете всегда видно. кто именно из пациентов вызывал дежурную медсестру.



Таким образом. влагостойкая кнопка вызова персонала в составе системы сигнализации обеспечивает
  • Предельную простоту осуществления вызова. Кнопка крупная, хорошо заметная, эргономичная.  Клавиша занимает практически всю лицевую сторону.  В стандартном исполнении на клавише располагаются иконка с изображением медсестры и крупная надпись «Вызов». По индивидуальному заказу кнопка может быть окрашена в любые цвета RAL  с нанесением инфографики и надписи по желанию заказчика.  Кроме того. для увеличения заметности рекомендуется установка кнопки в специальную табличку.
  • Рациональный алгоритм работы системы вызова.   Нажатие кнопки вызова является осознанным действием. Случайное нажатие — крайне маловероятное событие. Поэтому нет необходимости в специальном решении. которое позволяет отменить случайный вызов.



СОСТАВ СИСТЕМЫ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ (ОБЩИЙ ОБЗОР)

Фото компонентов системы палатной сигнализации Максиком

КВС — кнопка вызова медицинского персонала
КВВ — влагостойкая кнопка вызова персонала
КВЛ — кнопка вызова помощи для лежачих больных
КС — кнопка присутствия персонала в палате
ПК — палатный коммутатор

Материалы сайта по тематике палатной сигнализации и связи



Описание отдельных компонентов (кликните по картинке, чтобы перейти на соответствующую страницу Каталога)

Кнопка вызова медсестры КВС - фото КВС — Кнопка вызова медицинского персонала (IP20)
Кнопка вызова КВЛ для лежачих больных - фото КВЛ — кнопка экстренного вызова для лежачих больных
Тяга экстренного вызова КВТ - фото КВТ — тяга экстренного вызова (для душевых и санузлов)
Кнопка присутствия персонала в палате - внешний вид КС — кнопка присутствия медицинского персонала в палате (управление коридорной лампой)
Палатный коммутатор ПЛ-1 - лицевая сторона ПК-1 — палатный коммутатор
Табличка для установки кнопки вызова Таблички для установки кнопок вызова
Переговорное устройство громкой связи IP 54, внешний вид Переговорное устройство двухсторонней громкоговорящей связи Максифон MXFvs
Системный телефонный аппарат STA30W Системный телефонный аппарат Максиком (есть четырехпроводные и двухпроводные модели)
Цифровые АТС: IP АТС Максиком МХМ500 Коммутационные блоки для систем вызова персонала: гибридные и цифровые АТС Максиком
