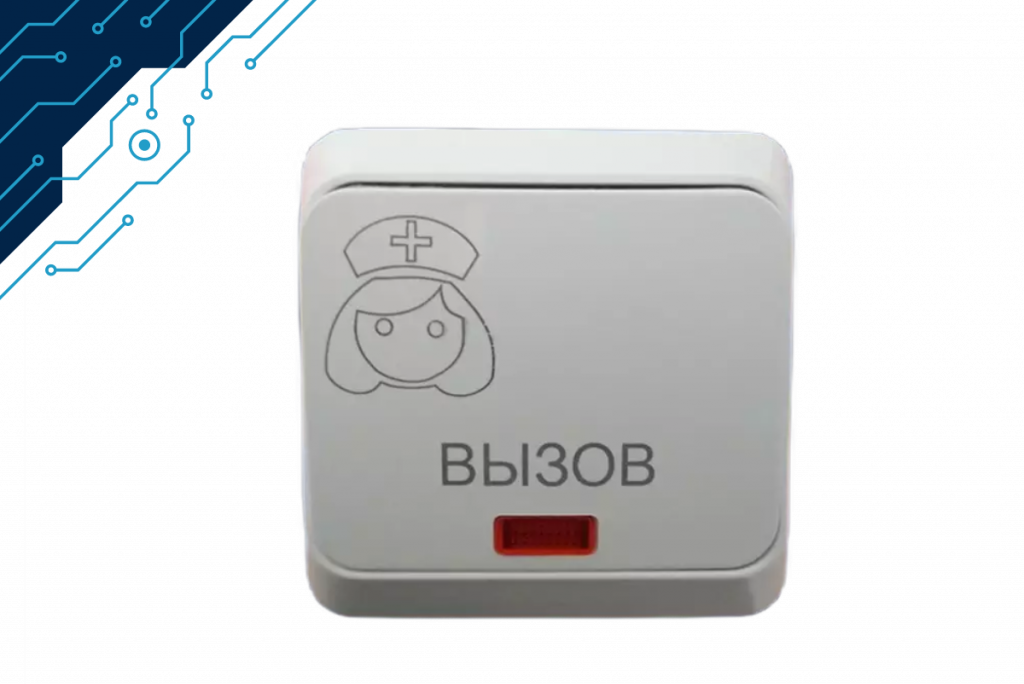

Кнопка вызова медсестры КВС - фото

Кнопка вызова медсестры КВС

Наружный выключатель с индикацией. Изготовлен из электро- и пожаробезопасного термопластика.
Кол.
  • Описание

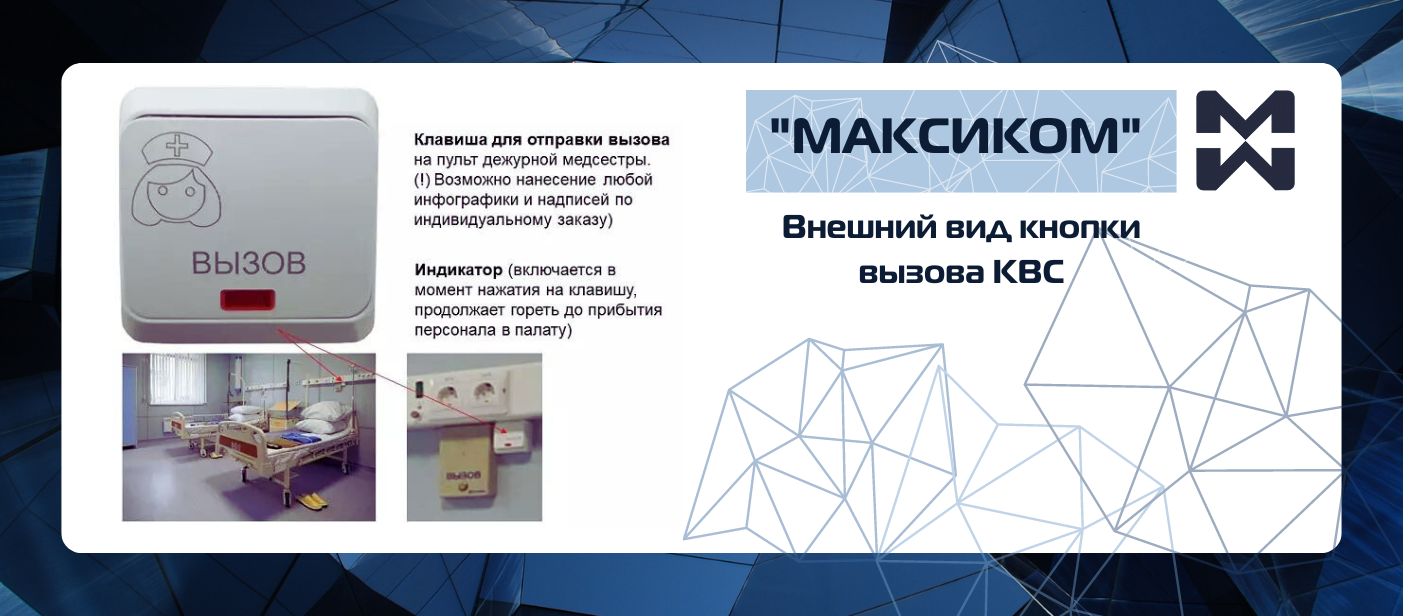

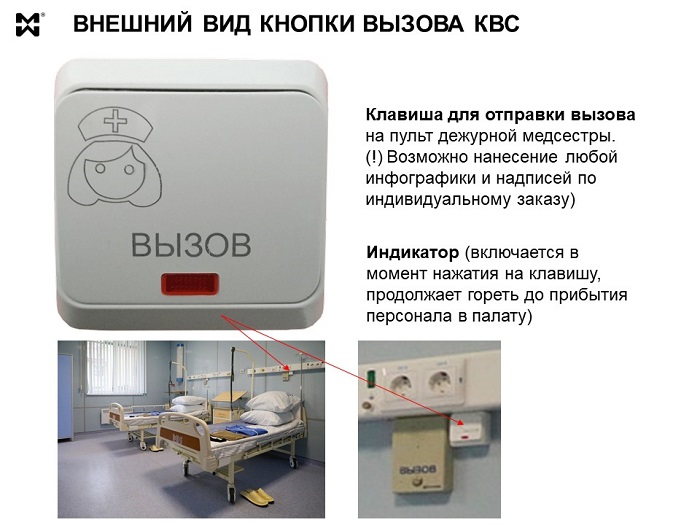

Внешний вид и размещение кнопки КВС - фото

Дизайн индикатора может незначительно различаться с сохранением габаритных размеров и функциональности.

Назначение.

Кнопка вызова медсестры используется для экстренного вызова помощи из больничных палат.  Предназначена для оборудования палат, в которых находятся пациенты, не относящиеся к категории тяжелобольных.

Входит в состав системы проводной палатной сигнализации.

Рекомендуется для оборудования палат
  • Общих и специализированных отделений многопрофильных больниц и госпиталей.
  • Дневных стационаров.
  • Реабилитационных центров.
  • Пансионатов и санаториев.
  • Домов престарелых и хосписов.

Основные характеристики.

  • Габаритные размеры: 60х60х35 мм
  • Материал корпуса — термопластик.
  • Питание — от АТС по абонентской линии палатного коммутатора.
  • Подключение к палатному коммутатору — двухпроводное.  Полярность не имеет значения.
  • Количество кнопок КВС, которые можно подключить к одному палатному коммутатору — до 10.
  • Диапазон рабочих температур — от -5 до +50 С.
  • Влагозащита — IP20. В тех случаях, когда для оборудования палат требуются кнопки вызова IP54, вместо КВС используются кнопки КВВ.

Размещение.

Кнопку рекомендуется размещать   таким образом, чтобы пациент мог нажать на нее не вставая с кровати.



Принцип действия.

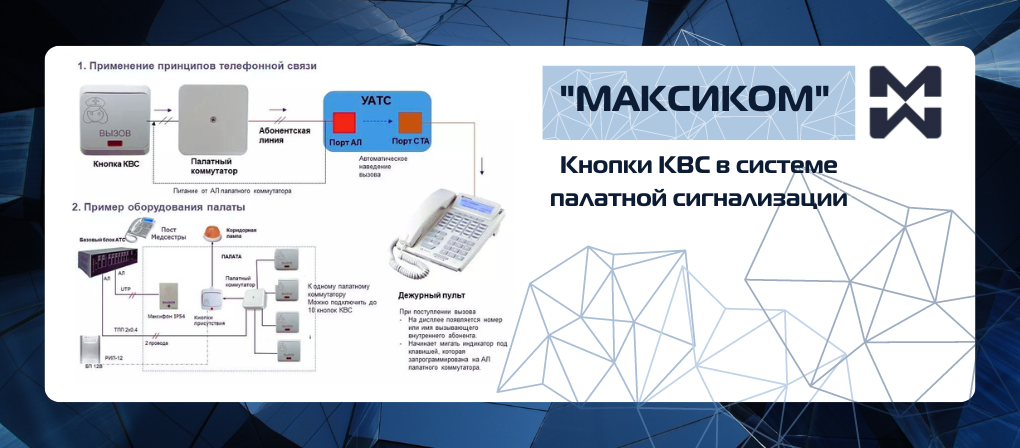

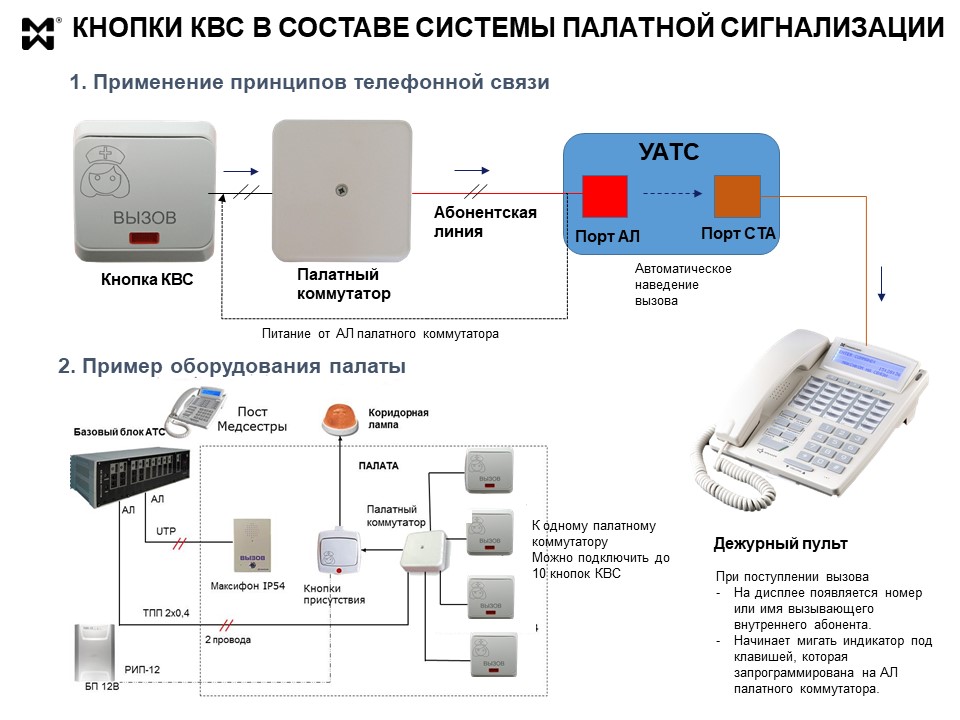

Принцип действия кнопки вызова медсестры - схема

Кнопка КВС реализует принцип телефонии применительно к палатной сигнализации и в целом — к системам вызова персонала.
В простейшем случае для функционирования системы понадобится палатный коммутатор, УАТС и системный аппарат АТС. К одному палатному коммутатору можно подключить до 10 кнопок КВС.
В такой комплектации система может использоваться не только в медицинских учреждениях, но и везде, где организуется система приема и оказания помощи — в частности, маломобильным группам населения.
Для того чтобы в медицинских учреждениях система сигнализации работала максимально эффективно. ее крайне желательно дополнить для каждой палаты кнопкой присутствия и коридорной лампой. Кроме того, рекомендуется установить в палате хотя бы одно переговорное устройство двухсторонней громкой связи Максифон MXFvs.

Кнопка КВС соединена с палатным коммутатором ПК1, который подключается к АТС по абонентской линии.  Также палатный коммутатор соединен и с кнопкой присутствия КС, управляющей коридорной лампой.

При нажатии на клавишу выключателя инициируется сигнал, который поступает на палатный коммутатор, что одновременно приводит к следующим событиям.

  • Поступление телефонного сигнала по абонентской линии ПК1 на АТС и наведение вызова на пульт дежурной медсестры.  При этом на пульте (системном аппарате) осуществляется двойная идентификация входящего вызова. Во-первых, на дисплее отображается внутренний номер АЛ или имя вызывающего абонента. Последнее возможно при использовании в качестве коммутатора цифровой АТС МАКСИКОМ MXM500P.   В качестве имени может быть использован номер палаты, номер койки и в принципе любое сочетание цифр , букв и символов, которые позволяют дежурной медсестре однозначно идентифицировать вызов.  Во-вторых, индикатор под клавишей пульта, которая запрограммирована на данную АЛ, начнет мигать.
  • Поступление сигнала на кнопку присутствия и, как результат, включение коридорной лампы. Лампа включается в режим мигания, что свидетельствует о том. что вызов из данной палаты отправлен на дежурный пост, но медицинский персонал еще не прибыл в палату.
  • Включение индикатора на самой кнопке. Индикатор продолжает гореть до прибытия медицинского персонала. В том случае, если все кнопки вызова КВС в палате подключены к одному палатному коммутатору, на дежурном пульте вызов идентифицируется с точностью до палаты.  После прибытия в палату персонал даже в ночное время сразу определит, какой именно пациент вызывал помощь, по светящемуся индикатору.
Конструктив  и функционал кнопки  КВС  обеспечивает
  • Удобство использования. Клавиша выключателя крупная, эргономичная, поэтому даже в темноте пациент сможет найти и нажать ее без усилий.
  • Осознанность действия по вызову помощи.  Размещение кнопки и принцип выключателя делают случайное и немотивированное нажатие крайне маловероятным событием.  Поэтому нет необходимости в отмене вызова.



СОСТАВ СИСТЕМЫ ПАЛАТНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ (ОБЩИЙ ОБЗОР)

Фото компонентов системы палатной сигнализации Максиком

КВС — кнопка вызова медицинского персонала
КВВ — влагостойкая кнопка вызова персонала
КВЛ — кнопка вызова помощи для лежачих больных
КС — кнопка присутствия персонала в палате
ПК — палатный коммутатор
