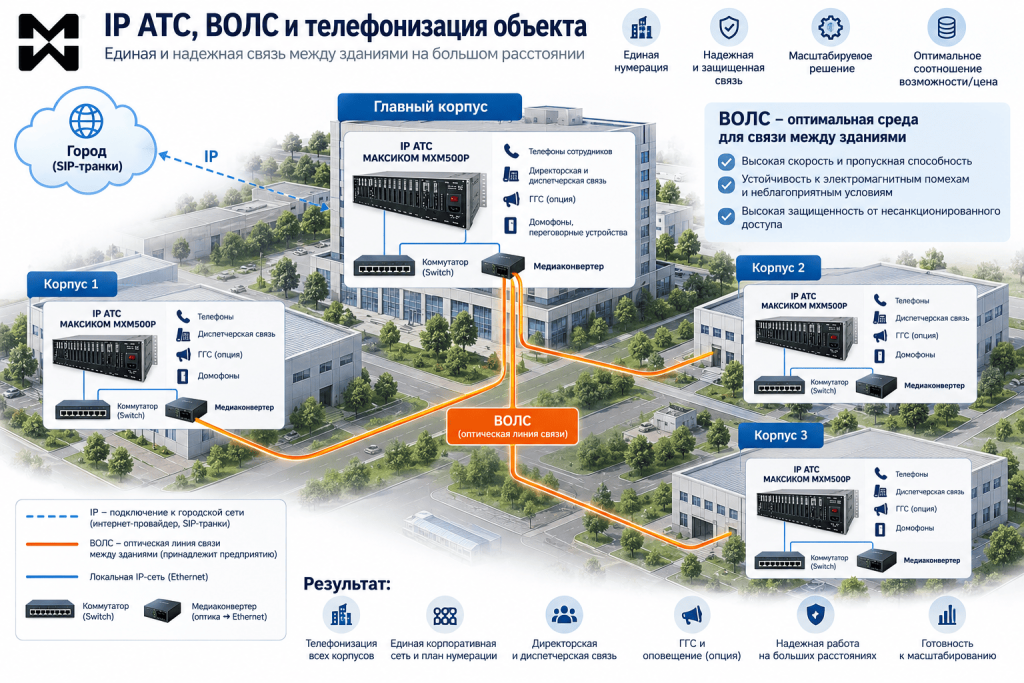

IP АТС, ВОЛС и телефонизация объекта

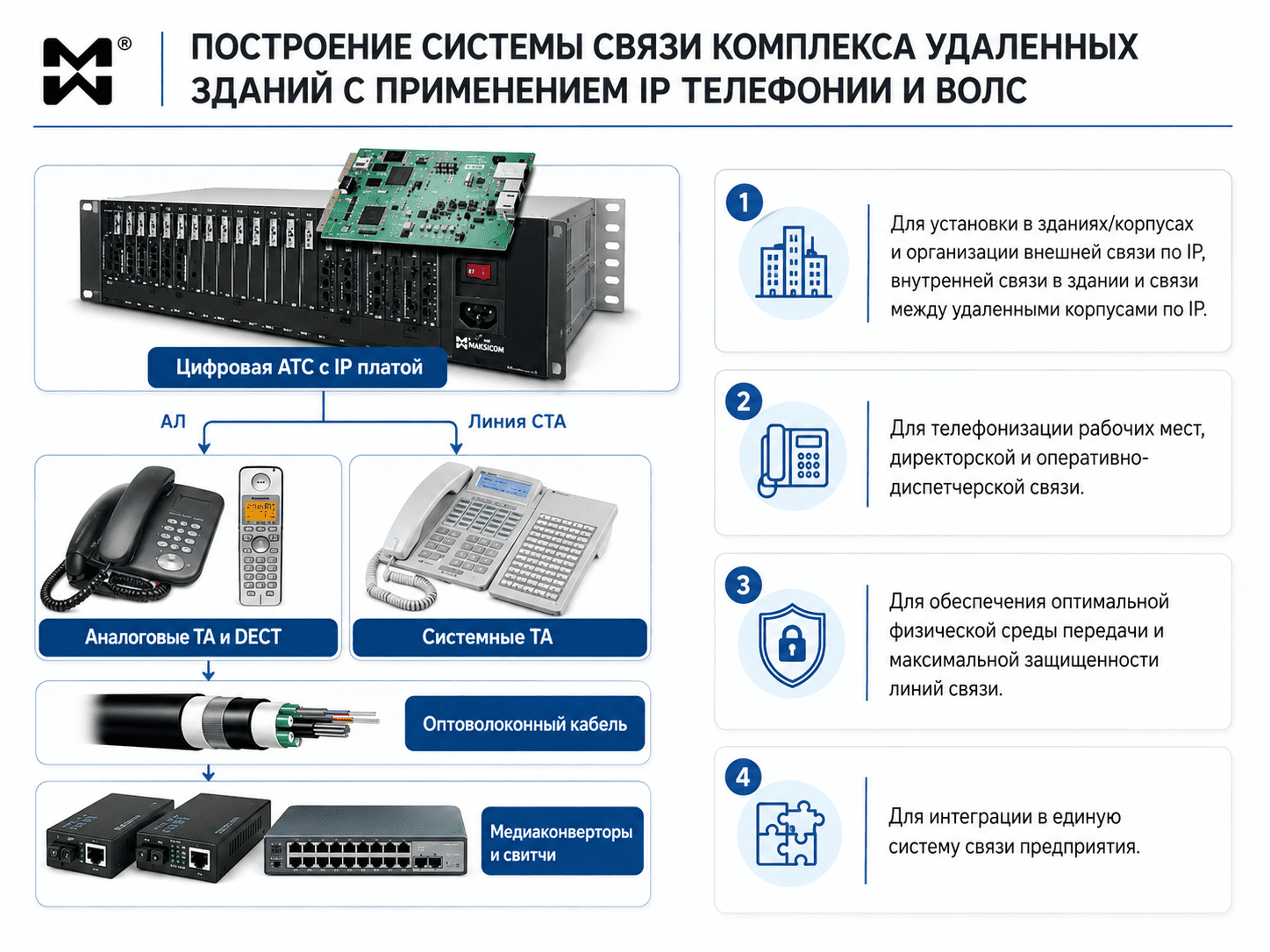

Телефонизация объекта, включающего несколько зданий, с применением IP АТС и волоконно-оптической линии связи

Телефонизация объекта с установкой более чем одной мини-АТС, особенно с применением ВОЛС, — масштабное решение. Поскольку оно требует соответствующих затрат, необходимо определить круг условий и задач. Для каждого элемента корпоративной сети следует выбрать оборудование связи, которое обеспечивает оптимальное соотношение «возможности/цена».

Задачи для телефонизации объекта с помощью IP АТС и ВОЛС:

• Телефонизация корпусов  с организацией внутренней телефонной связи на несколько десятков абонентов в каждом здании,
• Обеспечение сервиса директорской и диспетчерской связи телефонной в зданиях,
• Организация ГГС связи и двусторонней диспетчерской ГГС (опция),
• Подключение предприятия к каналам внешней связи,
• Отображение в структуре корпоративной сети организационных особенностей предприятия (главный корпус и организационно подчиненные ему корпуса).

Условия для организации IP телефонии на предприятии с помощью АТС и ВОЛС

• Расстояние между зданиями/корпусами не менее 3000 м,
• На территории предприятия или поблизости располагаются источники сильных ЭМ полей,
• Предприятие расположено в зоне влажного климата с вероятностью частых и сильных осадков,
• Почвы плохо дренированы, высока вероятность весенних затоплений.

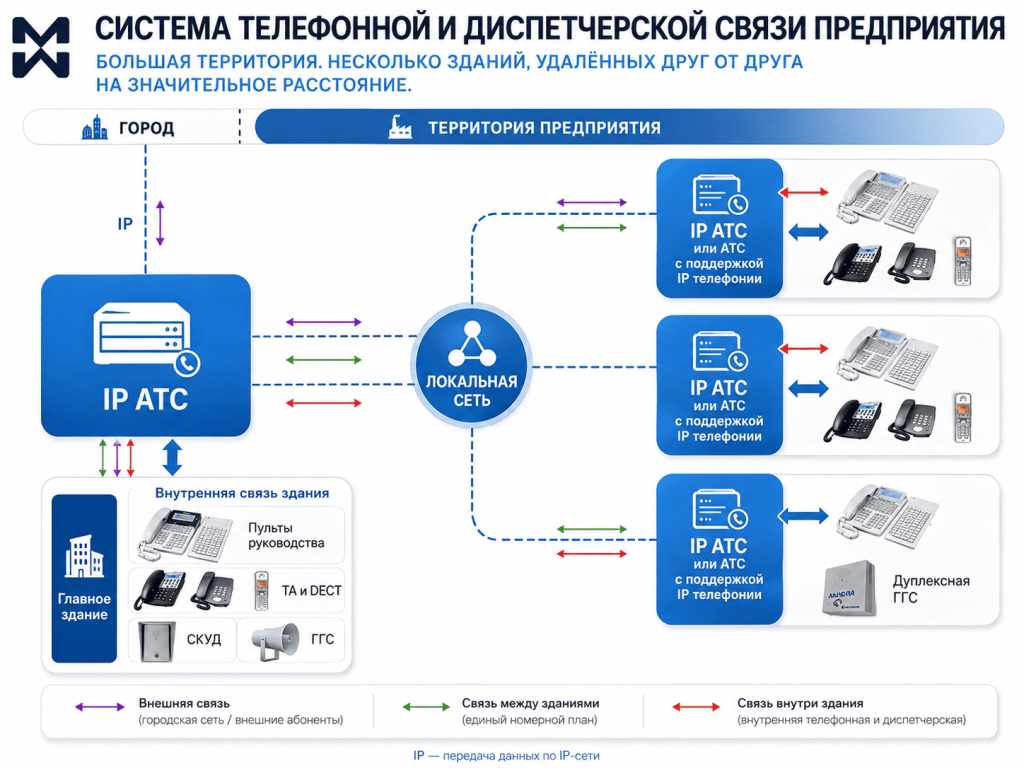

Решение для телефонизации предприятия на базе IP АТС Максиком и ВОЛС

Телефонизация объекта при данном комплексе задач и условий включает:

• Установка АТС в каждом здании.
  Все АТС должны иметь встроенный сервис директорской и диспетчерской связи. Кроме того, желательно, чтобы станция обеспечивала подключение каналов громкоговорящей связи и дуплексной ГГС. Для оптимальной реализации диспетчерского сервиса АТС должны быть гибридными. В данном случае термин «гибридный» применяется в том значении, которое использовалось Panasonic: гибридная мини-АТС обеспечивает подключение системных аппаратов.
• Подключение АТС главного корпуса к «городу» по IP.
  При этом возможно дополнительное подключение по аналоговым СЛ, если это технически возможно и по той или иной причине требуется заказчику.
• Интеграция АТС корпусов в единую корпоративную сеть с общим планом внутренней нумерации.
• Внедрение IP-телефонии как способа организации связи между корпусами.
  Поскольку расстояние между зданиями большое, а «город» подключается исключительно или преимущественно по IP, применение IP-телефонии является как минимум логичным. При этом каналы внутренней IP-связи между зданиями должны принадлежать предприятию, а не стороннему провайдеру. Кроме того, эту составляющую внутренней связи необходимо максимально защитить от попыток вмешательства и нарушения работы.
• Применение волоконно-оптических линий связи (ВОЛС) в качестве физической среды для организации телефонии между зданиями.
  Топология корпоративной сети — «звезда с иерархией».

Оборудование и архитектура телефонной сети предприятия

Рекомендуемая модель АТС (мини АТС)

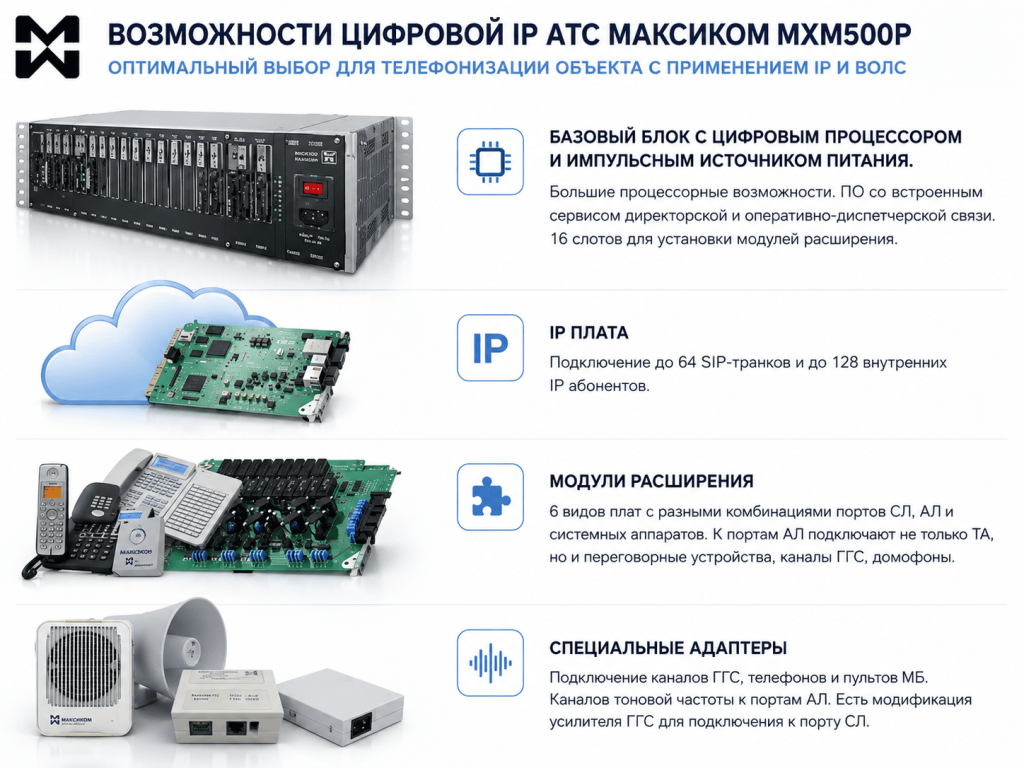

Для обеспечения комплекса требований рекомендуется цифровая АТС МАКСИКОМ MXM500P. Для установки в каждом здании, как правило, достаточно одного блока станции. При необходимости можно установить комплексы из двух и даже трех блоков.

Обоснование выбора этой модели мини АТС:

• Внедрение IP-телефонии обеспечивается платой IP 500P. После ее установки станция становится IP-АТС, которая позволяет подключить до 64 SIP-транков и до 128 внутренних IP-абонентов. Между АТС зданий организуются внутренние SIP-транки. Помимо этого, АТС главного здания подключается к городской телефонной сети по IP через ту же IP-плату. Таким образом, АТС главного корпуса выполняет роль как транзитной — через нее обеспечиваются входящие звонки из города и исходящие звонки в город для АТС других зданий, — так и оконечной. Во втором случае речь идет о входящей и исходящей связи непосредственно для главного корпуса. Остальные АТС являются оконечными.
• Сервис директорско-диспетчерской связи изначально встроен в данную цифровую АТС.

• Данная модель мини-АТС обеспечивает подключение как цифровых, так и четырехпроводных системных аппаратов «Максиком». Эти системные телефоны АТС являются многофункциональными пультами связи и одновременно телефонными аппаратами повышенной комфортности.
• Станция совместима с очень широким спектром моделей аналоговых телефонных аппаратов. Несмотря на то, что идеальным пультом связи является системный телефонный аппарат, большинство сервисных функций станции доступно с любого аналогового телефона.
• Мини-АТС этой модели обеспечивает подключение до 10 каналов громкоговорящей связи, а также каналов двусторонней ГГС, количество которых ограничено только числом свободных портов АЛ. Более того, для систем связи «Максиком» разработаны и серийно выпускаются антивандальные переговорные устройства, домофоны, а также специальные адаптеры. Благодаря этому систему связи здания можно оборудовать или оперативно дооснастить громким оповещением и двусторонней ГГС. С точки зрения емкости для этого необходимо только наличие свободных портов АЛ.

ВОЛС

Обоснование выбора волоконно-оптической линии связи между зданиями

• Скорость и пропускная способность. Локальная сеть между зданиями на основе ВОЛС обеспечивает очень высокую скорость передачи сигнала. Для ВОЛС в принципе характерна чрезвычайно высокая пропускная способность. Поэтому помимо корпоративной телефонии ВОЛС можно использовать как основу локальной компьютерной сети.
• Устойчивость к неблагоприятным воздействиям. Оптоволоконная сеть невосприимчива к колебаниям электромагнитного поля. Кроме того, оптоволокно не боится влаги и не окисляется.
• Высокая защищенность от потенциальных вмешательств. Во-первых, локальная сеть предприятия принадлежит самому предприятию, а не провайдеру. Следовательно, никто извне не может изменить тарифы или условия ее использования. Во-вторых, к оптоволокну гораздо труднее подключиться, чем к медному кабелю. Поэтому несанкционированный перехват переговоров между корпусами существенно затруднен.

Разумеется, нужно принимать в расчет, что ВОЛС при огромных плюсах имеют и минусы

• Высокая стоимость монтажа и соединения оптоволокна. Для выполнения таких работ требуются не только специализированные и достаточно дорогостоящие устройства и инструменты, но и высокая квалификация монтажников. Кроме того, необходимо правильно рассчитывать запас оптоволокна на участках изгиба линии связи, особенно при значительном изменении направления трассы.
• Меньшая, чем у медного кабеля, устойчивость к резким перепадам температур. Поэтому, если предприятие расположено в условиях экстремальных температур или значительных температурных скачков, могут потребоваться дополнительные меры по защите кабеля. Не будет лишней и дополнительная герметизация оптических муфт. Несмотря на то, что оптоволокно гораздо устойчивее медного кабеля к воздействию влаги и окислению, проникновение воды может привести к так называемой водородной коррозии. Этот процесс развивается медленно, но имеет необратимый характер.

Тем не менее, ощутимые преимущества ВОЛС перевешивают недостатки. При профессиональном монтаже большинство минусов можно если не устранить полностью — стоимость оборудования и работ никуда не исчезает, — то существенно минимизировать.

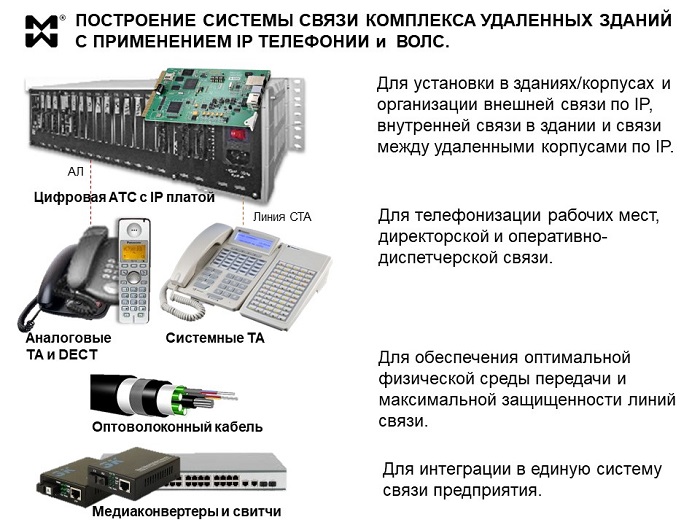

Оборудование для системной интеграции

Для внедрения IP-телефонии, которая обеспечит связь между АТС корпусов, и использования оптоволокна в качестве основной физической среды передачи потребуется дополнительное оборудование.

• Свитчи (сетевые коммутаторы),
• Медиаконвертеры с Ethernet портами и каналами ввода оптического кабеля.  Если сетевые коммутаторы имеют встроенные SFP порты, медиаконвертеры не потребуются.

Телефонизация объекта в данном случае основана на следующей принципиальной архитектуре:

• АТС “подчиненного” здания подключается к сетевому коммутатору через IP плату,
• К сетевому коммутатору подключают медиаконвертер, в “оптический”  канал которого входит оптический кабель,
• На стороне АТС главного корпуса также располагается медиаконвертер со входом для оптоволокна. Медиаконвертер подключен к сетевому коммутатору. К последнему,  свою очередь, подключается IP АТС главного здания,
• Подключение главной АТС к “городу” по IP осуществляют через сетевой коммутатор.

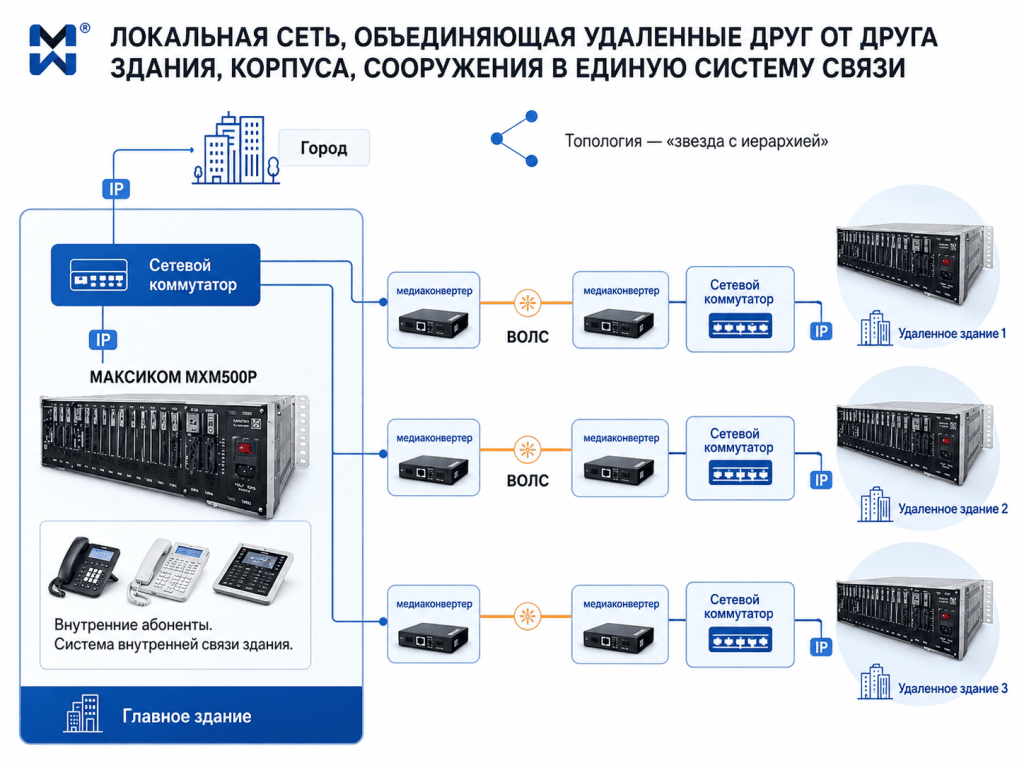

В самом общем случае для построения локальной сети с топологией «звезда» и участием нескольких АТС потребуется:

• N свитчей, где N — количество мини АТС, интегрированных в корпоративную сеть.
• 2N1 медиаконвертеров, где  N1 — количество АТС в “подчиненных” зданиях.

(!) Данное решение построено с участием достаточно простых коммутаторов. которые часто уже имеются в распоряжении предприятия. Поэтому в построении сети участвуют медиаконвертеры. Как уже говорилось выше, при наличии модулей с SFP схема упрощается.

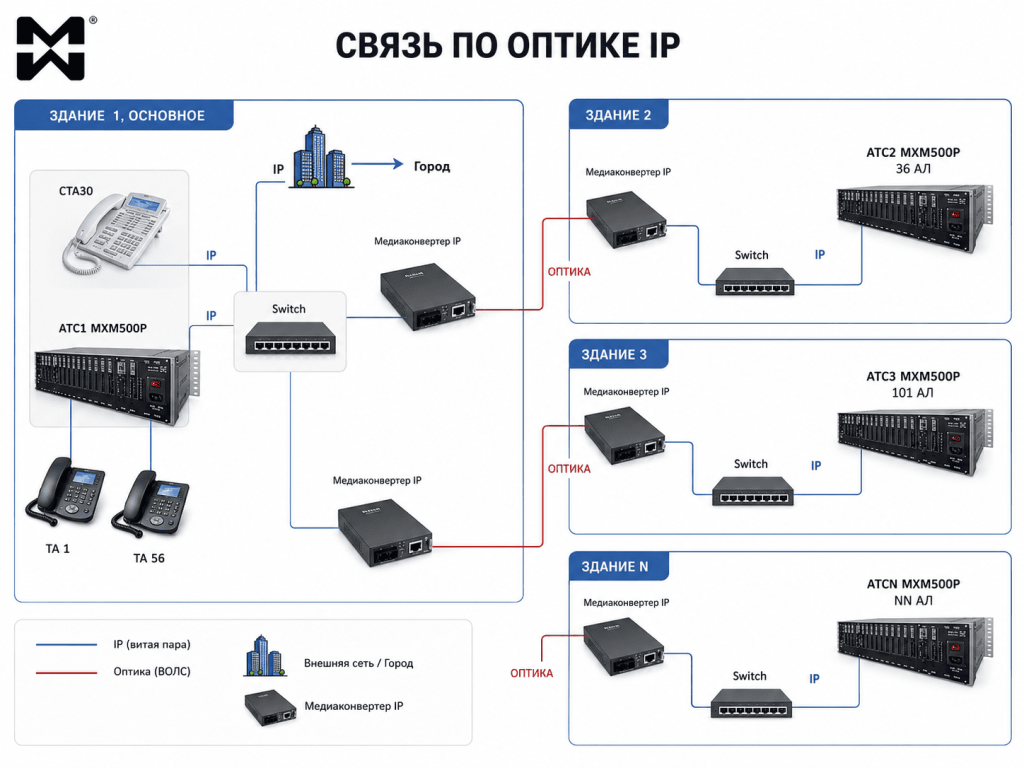

Телефонизация объекта из трех удаленных зданий с внедрением IP телефонии и ВОЛС

Пример конкретного решения  с указанием количества обычных и системных телефонных аппаратов и их распределению по зданиям представлен в отдельном материале.

Телефонизация объекта с применением IP и ВОЛС:  стоимость решения

Опыт внедрения масштабных проектов на основе оборудования “Максиком” показывает, что выгода по сравнению с решениями такой же функциональности, но на базе других АТС составляет до 40%.

Стоимость конкретного комплекта оборудования для вашего проекта можно будет назвать только после того, как мы определим  нужную конфигурацию. Всю подготовительную работу, в том числе, подготовку технической документации на оборудование, описаний, пояснений  и т.п., мы берем на себя. Более того, сделаем это бесплатно.

Коммерческое предложение на системы связи “Максиком ”содержит ВСЕ необходимое оборудование, в том числе, оборудование других производителей (например, сетевые коммутаторы и медиаконвертеры, плинты, монтажные рейки и т.п.). Указывается вид, количество оборудования и стоимость.
