Корабельная АТС для рыболовных судов

Корабельная АТС для рыболовных судов. От 40 внутренних абонентов.

Корабельная АТС для рыболовных судов. Примеры конфигураций.

Российская корабельная АТС для рыболовных судов — решение, которое обеспечивает необходимый функционал, соответствие требованиям Морского Регистра и оптимальное соотношение “возможности/затраты”.

Система корабельной связи “КАТС МАКСИКОМ” предоставляет необходимые и достаточные технические и организационные возможности телефонной и громкоговорящей связи

  • Для  командного состава и команды судов рыбопромыслового флота.
  • Для поддержания порядка на судне, контроля производственных операций и действий экипажа в штатных и нештатных ситуациях.

В качестве базовых моделей  для построения системы связи используются

  • Гибридная АТС МАКСИКОМ MP80 (до 80 внутренних абонентов)
  • Цифровая IP АТС МАКСИКОМ MXM500P (до 480 в системе из трех блоков АТС)

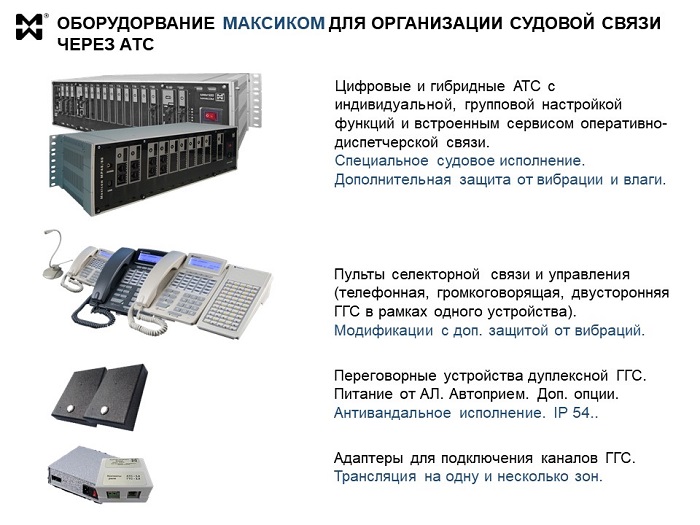

Корабельная АТС для рыболовных судов. Фото оборудования.

Корабельная АТС для рыболовных судов: возможности системы.

Общим для всех решений является:

  • Специальное судовое исполнение.

    Данное исполнение включает обработку всех плат защитным лаком, применение герметичных шкафов IP65 c герметизированными кабельными вводами, корабельных амортизаторов. Эффективность решения подтверждена на практике. Корабельные АТС “Максиком” установлены на пяти ледоколах Атомфлота и имеют хорошие отзывы.

  • Широкий спектр подключаемых аналоговых телефонных аппаратов и DECT.
  • Системные телефоны АТС.

    Все АТС МАКСИКОМ имеют встроенный сервис пультов оперативно-диспетчерской связи. Наиболее удобный способ реализации функционала — системный телефон АТС. Одно и то же устройство совмещает свойства ТА повышенной комфортности и пульта диспетчерской телефонной и громкоговорящей связи.

  • Возможность использования телефонов и пультов системы МБ.

    Эту возможность обеспечивают адаптеры, которые, как и другие аксессуары “Максиком”, выпускаются серийно.

  • Подключение факсов и факс-модемов.
  • Громкоговорящая связь и пейджинговая ГГС через АТС.
  • Включение в состав корабельной АТС переговорных устройств двусторонней громкоговорящей связи.

    Переговорные устройства “Максифон” имеют антивандальное исполнение, режим автоприема и дополнительные опции () в т.ч., управление светозвуковым оповещателем)

  • Подключение шлюзов и роутеров.
  • Сервисные функции,

    АТС в судовом исполнении обеспечивает срочный вызов занятого абонента, переадресацию, ведение двух разговоров одновременно, конференц-связь и другие функции, необходимые для обеспечения внешней и внутренней служебной связи.



ПРИМЕРЫ РЕШЕНИЙ КОРАБЕЛЬНОЙ СВЯЗИ

КОРАБЕЛЬНАЯ АТС ДЛЯ РЫБОЛОВНЫХ СУДОВ  4х44 + 4СТА



Станция в данной конфигурации обеспечивает

Внешнюю связь по 4-м СЛ при нахождении судна в порту. Режим DISA на внешних линиях.

Служебную связь в соответствии требованиями

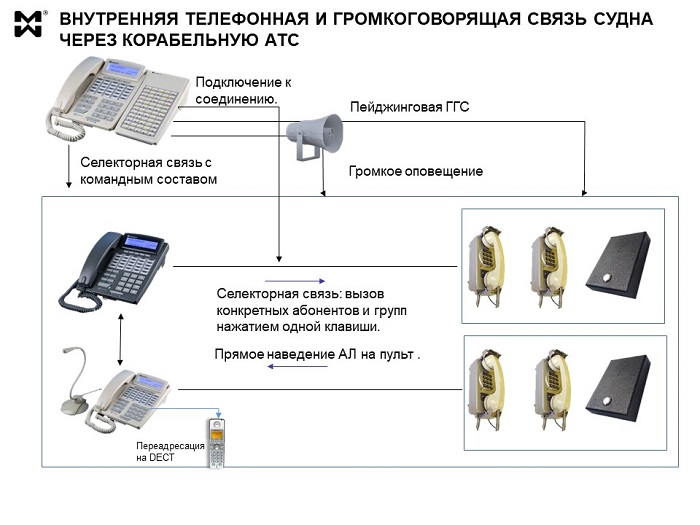

Схема служебной связи на судне через КАТС.

  • Селекторную связь

    c применением многофункциональных пультов STA30.

  • Выделенные линии.

    При программировании станции настраивается наведение вызовов с пультов на конкретные АЛ как по нажатию запрограммированной клавиши пульта, так и прямое наведение при поднятии трубки. Для АЛ постов организуют прямое наведение на пульт.

  • Систему приоритетов для абонентских линий

    и возможность подключения к соединению в соответствии с приоритетом.

  • Переадресацию

    со стационарных пультов на трубки DECT.

  • Подключение устройств записи переговоров

    без занятия портов АЛ. Регистрация и тарификация телефонных переговоров.

  • Индивидуальную настройку функций

    для каждого абонента и группы абонентов.

  • Удобный интерфейс программирования

    и удаленное администрирование станции.



Конфигурация строится на базовом блоке МАКСИКОМ MP80.

Станция поступает Заказчику в собранном виде.

Все платы АТС проходят индивидуальный контроль качества. После сборки изделие подвергается дополнительной проверке.

После установки плат в базовом блоке остается 3 свободных слота, общий потенциал масштабирования составляет 24 условных порта.



Корабельная АТС для рыболовных судов в данной конфигурации обеспечивает следующие дополнительные возможности.

Использование свободных слотов:
  • Увеличение количества соединительных линий до 10 и абонентских линий до 62

    (свободные слоты занимаются платами KSA26P)

  • Увеличение количества СЛ до 7 и АЛ до 65

    (свободные слоты занимаются платами KSA17P)

  • Подключение 12 дополнительных пультов.
  • Наращивание абонентской емкости до 68 АЛ без увеличения числа СЛ.
Использование свободных портов АЛ:
  • Организация каналов громкоговорящей связи

    (до 2). В зависимости от задач, используют выносной усилитель ГГС или адаптер линейного выхода. Оба устройства являются аксессуарами к АТС МАКСИКОМ и выпускаются серийно.

  • Подключение диспетчерской двусторонней громкоговорящей связи

    Для этой задачи используют антивандальные переговорные устройства дуплексной ГГС МАКСИФОН MXFvsu. Устройство получает питание от АЛ станции. Количество подключаемых переговорных устройств ограничено только количеством свободных портов АЛ. Переговорные устройства являются такими же абонентами корабельной АТС, как и телефонные аппараты.

  • Включение в систему связи интеллектуального автосекретаря

    для оптимального распределения входящих звонков при нахождении судна в порту.

  • СКУД

    с применением универсальных домофонов DMFu

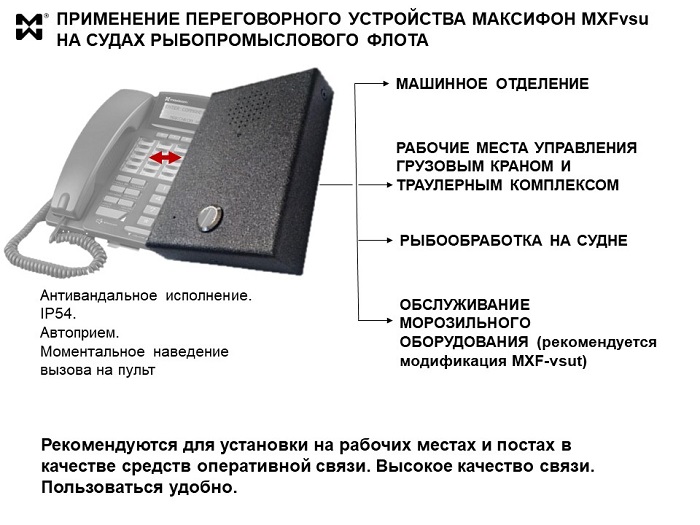

Переговорное устройство MXFvsu и его применение на судне.

Использование свободных портов СЛ:
  • Подключение VOIP — шлюзов

    для организации IP телефонии.

  • Организация GSM-канала

    (каналов) через подключение GSM-шлюзов.



КОРАБЕЛЬНАЯ АТС ДЛЯ РЫБОЛОВНЫХ СУДОВ: СОСТАВ И СТОИМОСТЬ ПОСТАВКИ.



В комплект поставки входят:

  • Базовый блок
  • Процессор
  • Импульсный источник питания
  • Комплект для программирования АТС с ПК.
  • Платы расширения для обеспечения конфигурации 2х44 +4 СТА
  • 2 системных телефона АТС STA30 с фиксацией телефонной трубки для защиты от вибраций.
  • Монтажный комплект для установки в стойку 19’’
  • Панель световой и звуковой сигнализации.
  • Герметичный шкаф IP65
  • Плинты, монтажный хомут, шнуры для подключения кросса
  • Инвертор 24В 200Вт режим байпаса
  • Блок управления инвертором
  • ЗМП (импульсный источник питания, плата на 8 АЛ)

Общая сумма поставки составляет около 210000 руб.

Для ввода АТС в эксплуатацию не требуются ключи активации. Для расширения не нужны дополнительные лицензии.



ПРИМЕНЕНИЕ ЦИФРОВОЙ IP АТС НА СУДАХ РЫБОПРОМЫСЛОВОГО ФЛОТА.

Корабельная АТС для рыболовных судов также строится на основе цифровой АТС МАКСИКОМ MXM500P.

Пример решения —  корабельная АТС 4х44 +6СТА, 10 свободных слотов в базовом блоке.

Данная конфигурация АТС может быть дополнена

  • Одной или двумя платами IP500P. Система связи рыболовного судна получает до 128 SIP-транков и возможность подключения внутренних IP абонентов (IP телефонов и IP-софтфонов). Максимальное количество внутренних IP — 256.
  • Платой подключения цифрового потока Е1. Наличие этой платы резко увеличивает возможности внешней связи во время стоянки в порту — в том случае, если имеется возможность подключения цифровых внешних линий ТФОП.

Платы IP и Е1 занимают по одному слоту. Таким образом, остается очень большой потенциал масштабирования станции в рамках одного базового блока.



ВАЖНЫЕ ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ МАКСИКОМ MXM500P ДЛЯ ОРГАНИЗАЦИИ ВНУТРЕННЕЙ СВЯЗИ НА СУДНЕ.

  • Расширенные возможности конференц-связи: до 63 участников одной конференции, до 32 одновременных конференций . В состав конференции могут входить не только внутренние, но и внешние абоненты, что весьма актуально при стоянке судна в порту.
  • Уникальный сервис селекторных совещаний.  При установке на судне АТС МАКСИКОМ MXM500P капитан получает возможность проводить настоящие селекторные совещания и управлять правами участников по ходу совещания.



Пример конфигурации КАТС для крупного судна на базе цифровой IP АТС:

цифровая система судовой связи

Конечно, сохраняются и все возможности подключения дополнительных устройств, описанные выше для МАКСИКОМ MP80.



Таким образом, корабельные АТС МАКСИКОМ можно эффективно использовать как для организации связи на новых судах, так и для замены судовых станций KT-40, KT-48  в связи с окончанием срока их службы.

(!) Окажем техническую и консультационную поддержку для включения АТС МАКСИКОМ в проекты. Бесплатно подготовим необходимую документацию.
