IP система оперативной связи

IP система оперативной связи для периметра предприятия.

Оперативная связь с обратным вызовом по локальной сети с применением IP вызывных панелей.

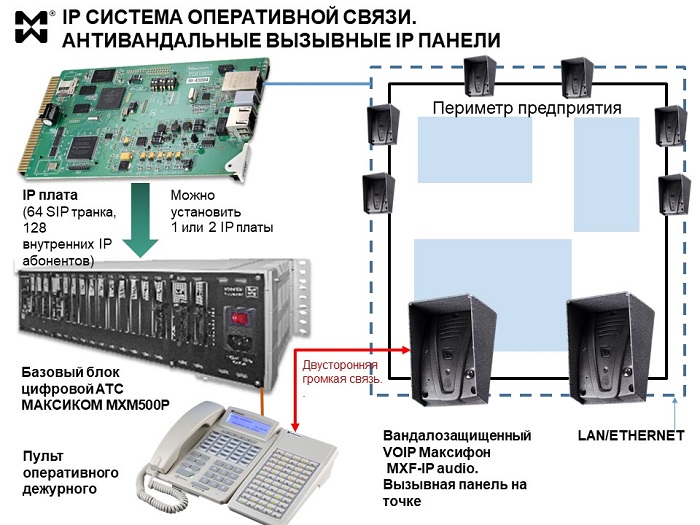

IPP система оперативной связи - схема подключения пульта и устройств

IP система оперативной связи: краткое описание и конкретная конфигурация.

Предназначение.

Оперативная связь для периметра предприятия.

Требования заказчика.

Оснастить периметр предприятия оперативной связью с обратным вызовом, на основе IP-вызывных аудиопанелей в количестве 35шт.

Состав.

1 базовый блок цифровой АТС МАКСИКОМ MXM500P, 1 плата IP 500P, 1 пульт оперативной связи в составе STA30W + консоль расширения KSTA60, 35 IP -Максифонов (MXF-IP audio). Конфигурация содержит 6 портов АЛ и 2 порта СТА для подключения системного аппарата и консоли. . В базовом блоке остаются свободными 14 слотов.

Функционал.

Двусторонняя громкоговорящая связь с точками на периметре.
Прямая связь “пульт — точка” (вызывная панель — в режиме автоприема).
Обратная связь “точка — пульт” (инициируется нажатием кнопки вызова на вызывной панели).
Связь “пульт — многоточка” (в режиме телефонной конференции). Также может использоваться для одновременного оповещения в нескольких точках или на всех точках.
Усиление громкой связи на отдельных или всех точках (опция: специальная модификация MXF-IPaudio LO)
Громкое оповещение на периметре через отдельные каналы громкоговорящей связи (опция — подключение канала/каналов ГГС к портам АЛ).
Видеонаблюдение (опция: вместо MXF-IPaudio подключается MXF-IP video).
Подключение через MXM500P к системе связи предприятия. Организация единого управления, в том числе, с применением классических проводных решений.

Потребности в оперативной связи можно обеспечить средствами не только IP, но и “классики”. Более того, при определенных условиях система оперативной связи без применения IP будет не менее функциональна, но более экономична. Есть примеры.

Тем не менее, в данном случае потребовалась именно IP система оперативной связи.

И вот почему.

IP система оперативной связи: для чего это нужно.

Важнейшим моментом, который определяет применение IP связи в подобных решениях, являются расстояния.

Если расстояние между пультом и точкой исчисляется в километрах, прокладка обычного телефонного кабеля превращается в весьма недешевую затею. Кроме того, могут понадобиться дополнительные затраты на защиту оборудования, поддержание устойчивости и качества телефонной связи. А уж если речь зашла о десятках и даже сотнях километров, то “классика” становится астрономически дорогой. Тут только IP.

Впрочем, если речь идет о периметре предприятия, то вряд ли расстояние между пультом и точками окажется настолько большим. Значит, дело не в расстоянии, а в наличии локальной сети.

Большинство предприятий со сложной структурой имеют такие сети, в том числе, для организации видеонаблюдения на периметре с применением IP камер. . Если расстояние между отдельными объектами превышает 2000 м, экономически целесообразно применение технологий PON (оптоволокно). Кстати, пример организации связи с применением PON тоже есть.

В любом случае локальная сеть LAN/Ethernet является отличной базой для организации внутренней связи по IP. В том числе, и оперативной связи. Более того, внутренняя IP связь по локальной сети имеет высокий уровень защиты от внешних вторжений и не зависит от внешних провайдеров.

Остальное — технические особенности конкретных устройств и решений.

Конечно же, вопрос не только в цене, но прежде всего — в функциональности и, следовательно, в эффективности.

Организация оперативной связи по IP с применением оборудования Максиком и Максифон.

Оперативная, экстренная, громкоговорящая связь, связь “оперативный дежурный —точка”, “оперативный дежурный — многоточка” — термины, которые постоянно встречаются при описании систем оперативной связи. Каждый из них относится к определенному типу задачи. Однако, система оперативной связи на то и система, чтобы решать все эти задачи в комплексе.

Типовая архитектура системы оперативной связи включает следующие элементы:

Средства оперативной связи на точках. Необходимы для организации обратной связи между точкой и оперативным дежурным. Как правило, вид связи — двусторонняя громкоговорящая. Поскольку вызов может поступить как со стороны дежурного, так и со стороны “точки”, данные средства связи часто называют вызывными панелями. Крайне желательно, чтобы вызывные панели могли работать и в режиме “дежурный — многоточка”. Это значит, что дежурный может одновременно вызывать несколько устройств.
Средства громкого оповещения на точках. Вид связи — симплексная (односторонняя). громкоговорящая. Оповещение производится с пульта дежурного или иным способом.
Пульты оперативных дежурных.
Коммутационные блоки/коммутационные платформы.

Применение оборудования Максифон и Максиком для организации оперативной связи по IP.

Цифровая АТС МАКСИКОМ MXM500P.

Модель представляет собой универсальный коммутатор со встроенным сервисом диспетчерской связи. Устанавливаем IP плату — получаем аппаратную IP АТС с возможностями подключения цифровых и четырехпроводных пультов, аналоговых ТА и DECT, факсов, каналов ГГС и другими опциями. В представленной выше конфигурации к АТС можно подключить 64 SIP транка и 128 внутренних IP абонентов. В составе системы уже есть пульт с расширенным полем кнопок прямого вызова и 6 портов АЛ. А еще есть 14 свободных слотов — огромный потенциал для расширения системы связи.
Системные аппараты и консоли Максиком.

Многофункциональные пульты оперативной связи, через которые реализуется диспетчерский сервис АТС Максиком. Кстати, двойная идентификация (на дисплее и светодиодный индикатор под соответствующей кнопкой) исключает ошибку в определении вызывающей панели. Кнопки прямого вызова — удобный способ максимально быстрого выхода на связь с конкретной точкой. А еще есть записная книжка для быстрого выбора нужных номеров и другие опции.
IP переговорные устройства громкой связи Максифон MXF-IP audio.

Устройства объединяют возможности двусторонней голосовой связи и средств громкого оповещения на точках. Динамик имеет достаточную громкость. Есть специальная модификация устройства с линейным выходом для подключения дополнительного усилителя и мощного громкоговорителя. Таким образом, все задачи оперативной связи, в т.ч. экстренной, а также задачи оповещения решаются через одни и те же вызывные панели. Данные антивандальные IP переговорные устройства полностью приспособлены к наружному размещению, т.к. имеют антивандальный стальной корпус и оснащаются дополнительным защитным козырьком. Кстати, IP Максифоны могут работать и без подключения к IP АТС. Пример такого использования — в этом материале.

Цена вопроса.

Конечно, IP система оперативной связи с уличным размещением вызывных панелей — не самое дешевое удовольствие. В частности, система с 35 IP переговорными устройствами имеет ориентировочную стоимость в 661000 руб. (цены февраля 2021 г., без скидок).

В стоимость, разумеется, входит все: и базовый блок, и процессор, и источник питания, и IP ппата, и специальные комплекты согласования на процессор и программирования АТС. Кроме того, туда же вошли стоимость системного аппарата и консоли расширения, корда, монтажный комплект.

Однако, бОльшую часть стоимости составляют именно антивандальные IP вызывные панели.

Но так ли это дорого на самом деле? Действительно, пластмассовые переговорные устройства, которые можно подключать по IP, стоят существенно меньше. Но и функционал у них беднее, и на улице такие устройства размещать бессмысленно. Особенно на периметре — там они долго не проживут, даже в отсутствие попыток их испортить. Но как только речь заходит о реально вандалоустойчивых IP панелях, порядок цен совсем иной. Ниже 10000 руб. за устройство вы вряд ли найдете. А уж если говорить о возможностях, степени защиты и других потребительских качествах, то IP-Максифоны MXF IPaudio покажутся (и окажутся!) далеко не самыми дорогими. Они располагаются примерно в нижней трети соответствующего ценового диапазона.

Таким образом, IP система оперативной связи Максиком имеет оптимальное соотношение “возможности/цена”.

Впрочем, лучше убедиться в этом на примере решения собственной задачи.

Поэтому предлагаем выслать ее описание ( в любой форме!) на электронный адрес отдела продаж

manager@multicom.ru

Звоните:

+7 800 511-15-40

+ 7 812 325-15-40

Как только получим Ваши пожелания, подберем решение (а их у нас много!), вышлем развернутое коммерческое предложение и ответим на все вопросы.
