Организация единого контура безопасности и связи для охраны периметра промышленных и стратегических объектов: от КПП до удалённых постов, от аналоговых линий до IP-технологий

Охрана современного предприятия, такого как нефтебаза, крупный завод, логистический терминал или объект энергетики — никогда не заканчивается на установке забора, датчиков движения и камер видеонаблюдения.

Даже самая «умная» периметральная сигнализация способна лишь зафиксировать тревогу. Но остановить нарушителя, заблокировать проезд, проверить подозрительный участок или локализовать ЧП могут только люди — сотрудники службы безопасности, караул и дежурные смены.

В ситуации, когда счет идет на секунды: если при сработке датчика на дальнем рубеже начальник охраны не может мгновенно связаться с патрульным, передать команду на КПП или включить громкое оповещение в нужном секторе — вся дорогостоящая система безопасности теряет смысл. Именно поэтому фундаментом защиты любого сложного периметра является безотказная система оперативно-диспетчерской и постовой связи (СОДС и СОПС).

При этом эффективная система — не значит неоправданно дорогая или требующая полной перекладки всех кабелей на предприятии. Грамотно спроектированная связь работает как конструктор: объединяет в единый контур уже существующие на объекте телефонные линии, современные IP-технологии, громкоговорящую связь (ГГС) и системы контроля доступа (СКУД).

В этой статье мы рассмотрим:

1. Почему рации и мобильные телефоны подводят — разбираем главные уязвимости беспроводной связи на сложных промышленных территориях (помехи, «мертвые зоны», мороз и человеческий фактор)
2. Для каких объектов стационарная и комбинированная связь — необходимость — от предприятий ТЭК и заводов со сложной системой шлюзов до крупных складских комплексов и транспортных узлов
3. Как устроена архитектура безопасности по рубежам — какие задачи решает связь на внешнем периметре, маршрутах патрулирования, автомобильных и ж/д КПП, складах и в центре управления (на пульте начальника караула)
4. Принцип модульности на базе оборудования «Максиком» — как с помощью гибридной УАТС МАКСИКОМ MXM500P, системных пультов и антивандальных переговорных устройств «Максифон» подружить «цифру», IP и старую добрую аналоговую связь (включая линии МБ и ТЧ)
5. Как система работает в штатном режиме и при ЧП — наглядные сценарии: от регламентного доклада патрульного с точки на периметре до мгновенного перехвата управления при проникновении на объект
6. Импортозамещение на практике — почему российское производство и статус ТОРП сегодня так важны для оснащения объектов инфраструктуры и прохождения проверок
7. Чек-лист для быстрой оценки проекта — какие 4 параметра нужно знать, чтобы подобрать точную конфигурацию связи под ваш объект

Почему раций и мобильных телефонов недостаточно для охраны периметра?

Первый вопрос, который часто возникает при проектировании или модернизации системы безопасности: «Зачем тянуть линии и ставить стационарные переговорные устройства, если можно просто раздать охране рации или корпоративные смартфоны?»

Беспроводная связь действительно удобна как вспомогательный инструмент. Но делать её единственным каналом связи на стратегическом или крупном промышленном объекте — огромный риск. В реальных условиях эксплуатации мобильники и радиостанции регулярно пасуют перед физикой, климатом и человеческим фактором:

• «Мертвые зоны» и промышленные помехи. Железобетонные корпуса цехов, металлические ангары, эстакады, подземные тоннели и сложный рельеф местности экранируют радиосигнал. Добавьте к этому мощное электромагнитное излучение от трансформаторных подстанций, ЛЭП или тяжелых станков — и в самый нужный момент вместо четкого доклада в эфире остаются только треск и шипение,
• Капризы погоды и разряд батарей на морозе. Российская зима беспощадна к аккумуляторам. При температурах -20…-35 °C (а на многих объектах Сибири и Севера — и до -50 °C) батарея радиостанции или телефона на открытом воздухе теряет заряд за считанные часы. Стационарные же точки постовой связи и антивандальные переговорные устройства получают питание по линии или от гарантированной сети и работают 24/7 в любую стужу,
• Уязвимость радиоэфира. Сотовая сеть может запросто выйти из строя из-за перегрузки или аварии у оператора, а стандартные радиоканалы подвержены прослушиванию и намеренному глушению (РЭБ) злоумышленниками. Проводная линия связи внутри защищенного периметра полностью закрыта от внешнего вмешательства,
• Человеческий фактор и контроль патрулирования. Когда у охранника в кармане рация, он может доложить: «На участке №4 всё спокойно», даже не выходя из теплой бытовки. Стационарные точки связи вдоль периметра задают жесткий маршрут и дисциплину: патрульный обязан лично подойти к переговорному устройству или телефонному аппарату в конкретной точке в строго отведенное время и нажать кнопку вызова. На пульте начальника караула сразу высветится, с какого именно поста идет доклад,
• Экстремальная эргономика. В нештатной ситуации, ночью, под проливным дождем или в толстых зимних перчатках разблокировать смартфон, искать контакт в списке или настраивать частоту на рации — непозволительная роскошь. На стационарном посту всё решается одним действием: нажал крупную антивандальную кнопку (или просто снял трубку с рычага) — и ты уже на прямой связи с начальником смены.

Где особенно важна специализированная периметральная связь?

Изначально жесткие стандарты постовой и периметральной связи (СОПС) формировались для спецобъектов высшей категории секретности — например, для комбинатов Росрезерва и военных баз. Однако сегодня точно такие же задачи по координации охраны, контролю доступа и защите территории стоят перед десятками коммерческих и инфраструктурных предприятий.

Разберем 5 типов объектов, где стационарная и комбинированная связь по периметру окупает себя на 100%.

1. Объекты ТЭК и энергетики (НПЗ, нефтебазы, ТЭЦ, ГЭС, подстанции)

Специфика: километровые периметры, обилие металлических резервуаров и трубопроводов, жесткие требования закона к антитеррористической защищенности (ФЗ-256) и обязательное использование отечественного оборудования со статусом ТОРП,

Зачем нужна система: надежная связь с удаленными постами охраны, мгновенное голосовое оповещение (ГГС) по секторам в случае нештатной ситуации и полная независимость от внешних операторов связи.

2. Крупные промышленные предприятия и заводы (металлургия, химия, машиностроение)

Специфика: огромная территория со сложной логистикой, несколько автомобильных и железнодорожных КПП, досмотровые шлюзы, высокий уровень производственного шума и старые кабельные трассы, проложенные еще десятилетия назад,

Зачем нужна система: объединение проходных, весовых, постов охраны и диспетчерских в единую сеть без затрат на полную замену старого медного кабеля на оптику.

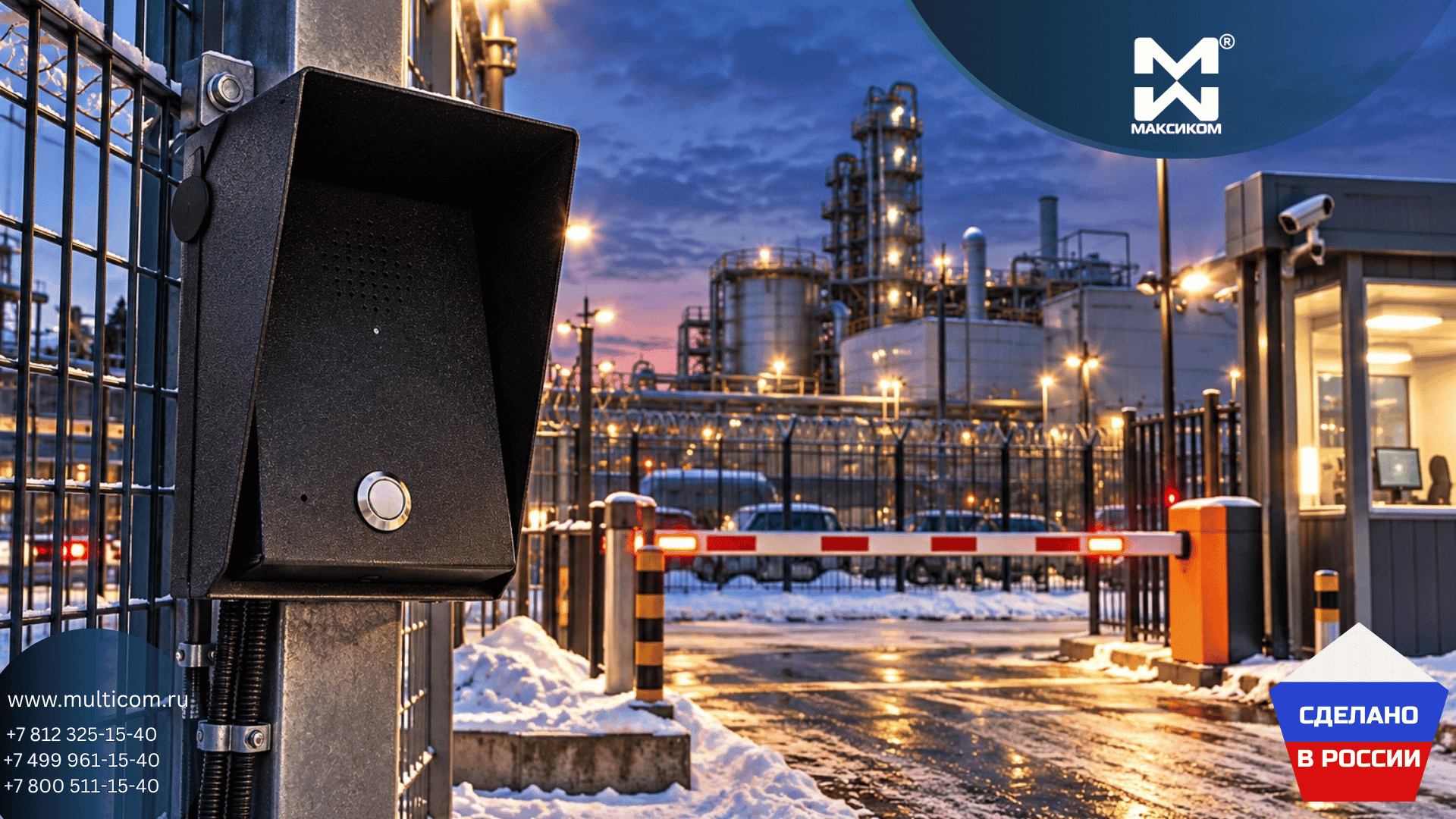

3. Логистические комплексы, склады класса А/B+ и грузовые терминалы

Специфика: непрерывный поток большегрузов, десятки ворот, доков и шлагбаумов, необходимость быстрой проверки документов и координации между охраной на въезде и диспетчерами склада,

Зачем нужна система: установка антивандальных переговорных устройств (в том числе с видеокамерами) на шлагбаумах и КПП, чтобы водитель мог связаться с охраной не выходя из кабины, а начальник смены — контролировать периметр и зоны погрузки.

4. Транспортная инфраструктура и объекты жизнеобеспечения (водоканалы, гидроузлы, мосты, тоннели, депо)

Специфика: особо охраняемые зоны с повышенной влажностью, ветровыми нагрузками и перепадами температур, где посты охраны разнесены на большие расстояния,

Зачем нужна система: прямая связь «точка — пульт» без номеронабирателя (снял трубку — сразу идет вызов дежурному), подключение специальных двух- и четырехпроводных каналов тональной частоты (ТЧ) и аппаратов местной батареи (МБ) для работы на длинных линиях.

5. Агрохолдинги, элеваторы и лесопромышленные комплексы

Специфика: огромные площади хранения техники, ГСМ и сырья, которые часто расположены вдали от крупных городов — там, где сотовая связь ловит с перебоями или отсутствует вовсе,

Зачем нужна система: защита от хищений и несанкционированного проникновения за счет круглосуточной проводной и громкоговорящей связи между центральной диспетчерской, КПП и дальними рубежами.

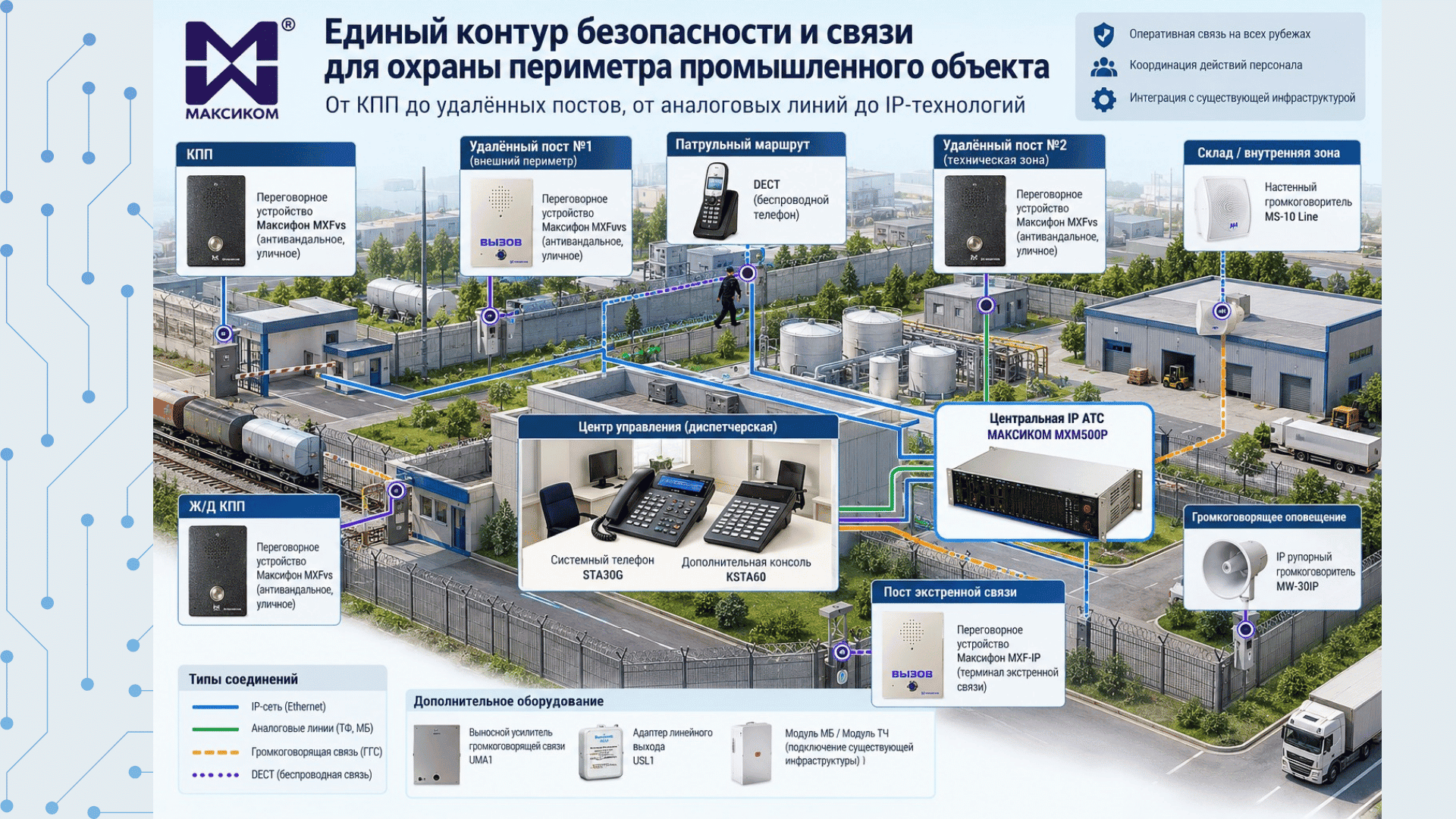

Архитектура безопасности: какие рубежи и задачи закрывает система связи

Эффективная связь для охраны периметра — многоуровневая система предприятия, которая в точности повторяет его организационную структуру, штатное расписание и должностные инструкции службы безопасности.

Чтобы на объекте не оставалось «слепых» и «глухих» зон, система строится по четырем ключевым рубежам.

1. Внешний периметр и маршруты патрулирования

Первая линия обороны — ограждение, эстакады, подземные тоннели и удаленные участки территории,

Как работает: вдоль маршрута движения наряда или стрелка-охранника размещаются стационарные точки связи. Патрульный передвигается от точки к точке по жесткому графику и докладывает обстановку,

Главные требования: мгновенное соединение с начальником караула одним нажатием кнопки (или простым снятием трубки), идеальная разборчивость речи даже при сильном ветре, абсолютная защита от влаги, пыли, мороза и ударов.

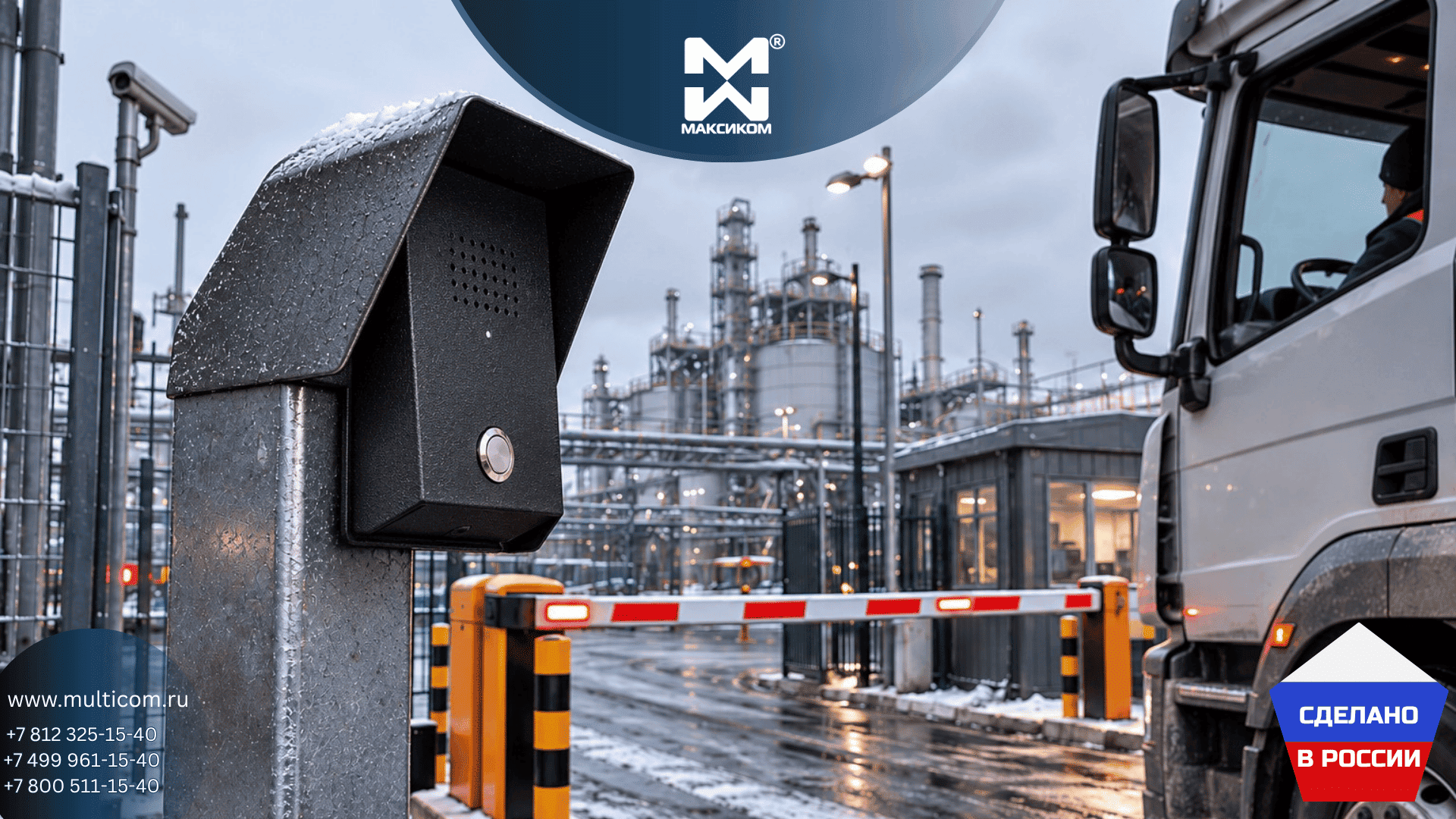

2. КПП, проходные, авто- и ж/д шлюзы, досмотровые зоны

Точки легального входа и въезда — самое нагруженное место любого завода или логистического центра,

Как работает: здесь дуплексная связь интегрируется с системой контроля и управления доступом (СКУД) и видеонаблюдением. Посетитель или водитель фуры нажимает кнопку вызова на стойке перед шлагбаумом, сотрудник охраны видит его по камере, проверяет данные по громкой связи и дистанционно открывает проезд (через переговорно-замковое устройство),

Главные требования: высокая скорость обработки потока, дуплексный режим (свободный разговор без удержания кнопок) и координация между несколькими постами досмотра.

3. Внутренняя территория: склады, цеха, терминалы и парковые зоны

Охрана отвечает не только за внешний забор, но и за порядок внутри периметра — особенно на особо важных участках, складах ГСМ, погрузочных рампах и ж/д узлах,

Как работает: наряду с двухсторонней связью между внутренними постами здесь активно используется громкоговорящее оповещение (ГГС),

Главные требования: мощный звук, перекрывающий гул техники, и возможность транслировать команды как на всю территорию сразу, так и в конкретный сектор (например, только в зону разгрузки или на участок №3).

4. Центр управления: пульт начальника караула (смены охраны) и диспетчера

Мозговой центр всей системы, куда стекается информация со всех рубежей,

Как работает: перед начальником смены находится специализированный пульт. Он не набирает номера вручную по бумажному справочнику — каждой точке периметра, КПП или складу соответствует своя подписанная клавиша со световым индикатором,

Главные требования: наглядность (сразу видно, какой именно пост вызывает или где линия занята), система приоритетов вызовов, возможность экстренно вмешаться в любой разговор, собрать селекторное совещание или включить запись переговоров.

Техническая реализация на базе оборудования «Максиком»: модульный принцип

Одно из главных преимуществ российского оборудования «Максиком» — модульный подход. Систему не нужно «подгонять» под объект или переплачивать за лишние функции: она собирается как конструктор из серийно выпускаемых блоков, которые на 100% совместимы между собой и легко интегрируются с любыми системами охранной сигнализации.

Разберем основные элементы системы связи для охраны периметра «Максиком».

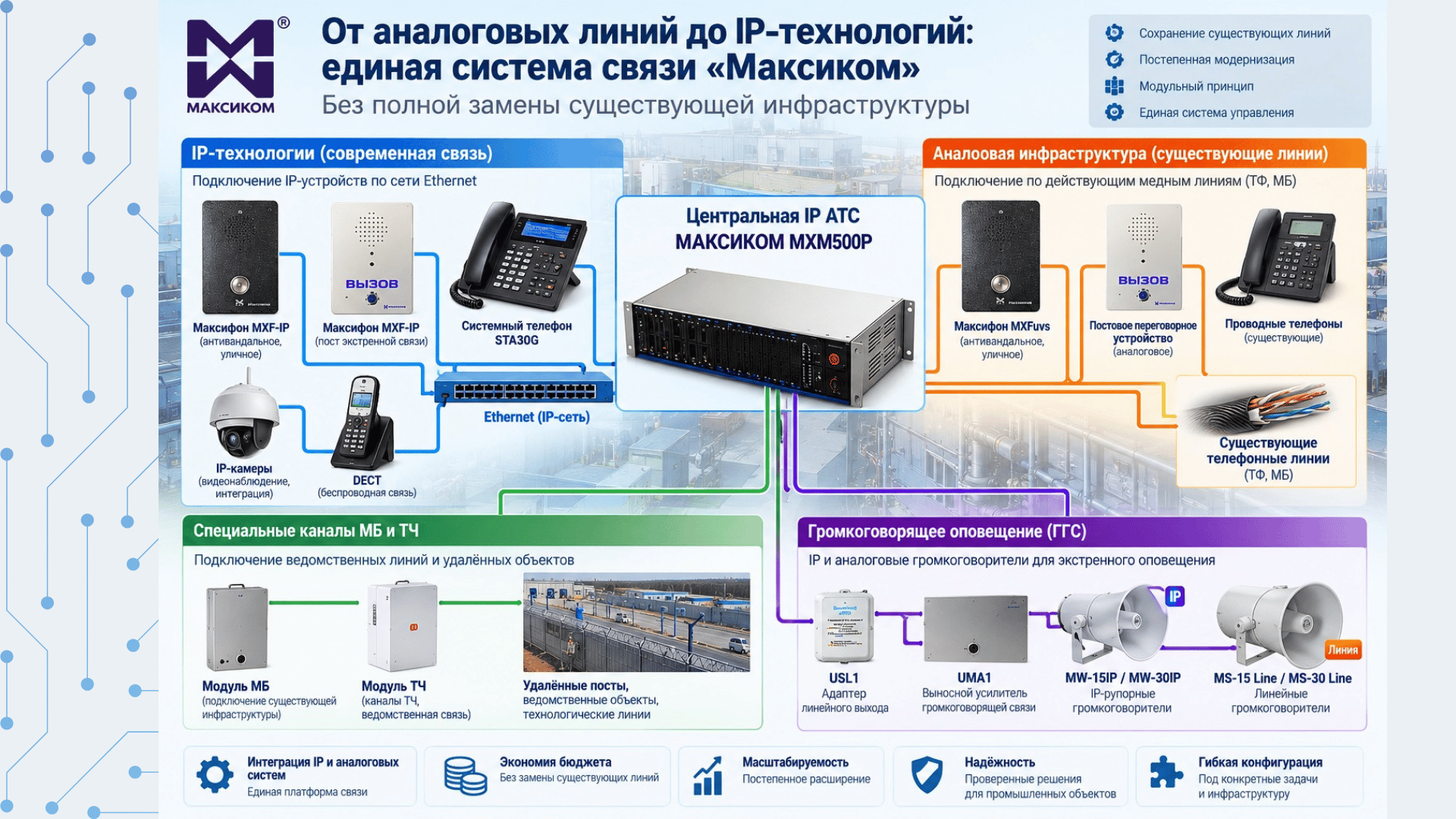

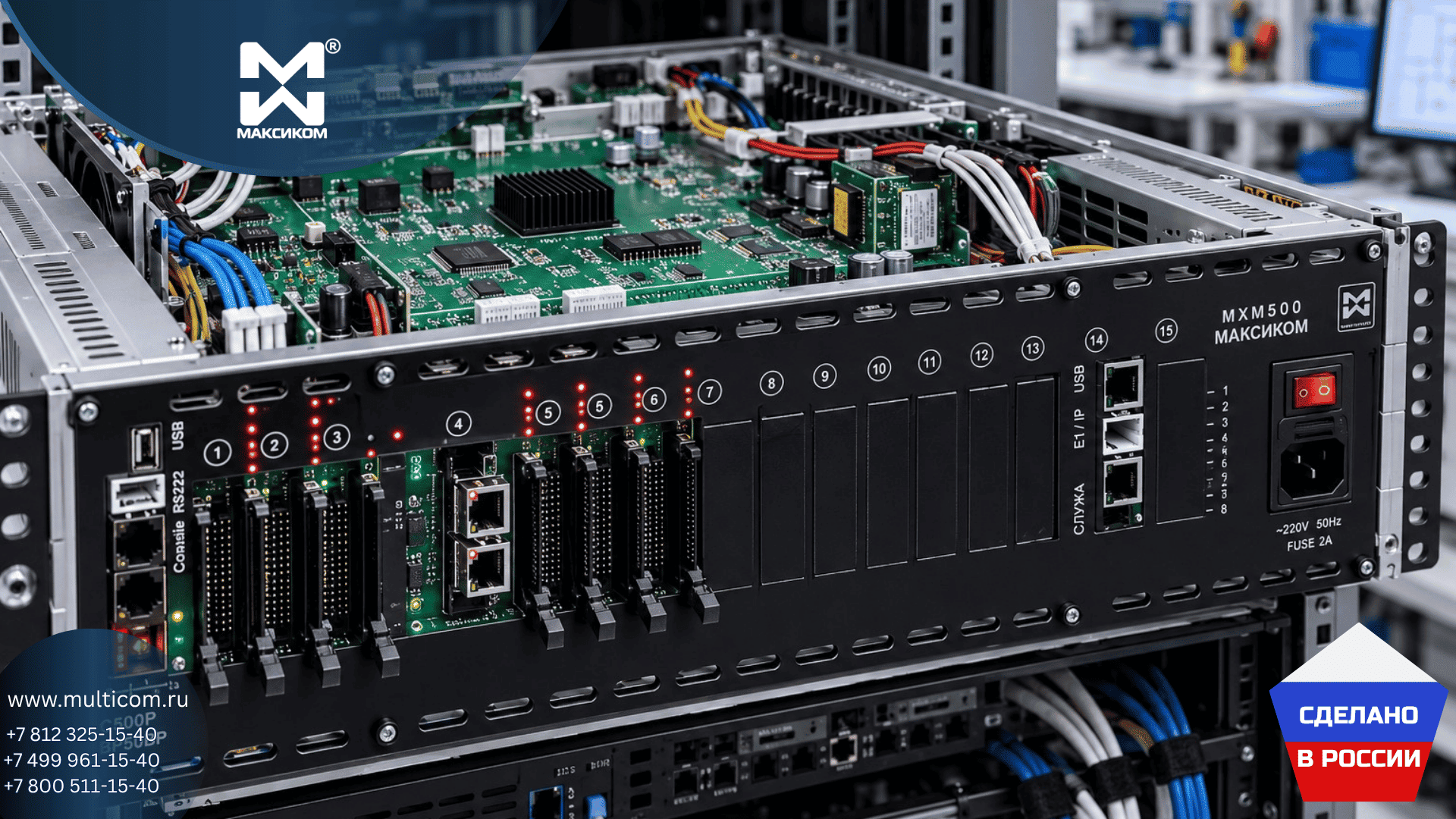

1. Главный элемент системы — гибридная цифровая IP-АТС (на примере МАКСИКОМ MXM500P)

В качестве коммутационной платформы выступает учрежденческая АТС соответствующей емкости. Для крупных и средних периметров эталонным решением является цифровая IP-АТС МАКСИКОМ MXM500P.

Почему именно аппаратная УАТС, а не просто виртуальная облачная телефония?

Гибридность, которая экономит миллионы рублей. На многих предприятиях вдоль периметра и между корпусами уже проложены километры обычного медного кабеля. Полностью менять их на оптику ради IP-связи — колоссальные затраты на земляные и монтажные работы. Установка IP-платы превращает MXM500P в мощную гибридную станцию, которая одновременно поддерживает IP-телефонию, цифровые потоки и классические аналоговые линии. Вы ставите IP-переговорные устройства там, где есть локальная сеть, и оставляете аналоговые аппараты там, где уже лежит «медь»!

Поддержка специальных и сверхдальних каналов связи. Если периметр растянут на многие километры или интегрирован в ведомственные сети, к станции через специальные серийные модули подключаются:

• Аппараты МБ (местной батареи) и двухпроводные линии — через специальный адаптер МБ,
• Четырехпроводные каналы ТЧ (тональной частоты) — через модуль ТЧ. Это позволяет включать АТС «Максиком» в масштабные спецрешения с мультиплексорами и радиорелейными станциями (РРС).

Умная логика безопасности. Станция программируется строго под регламент вашей охраны: жесткие приоритеты вызовов, перехват, автодозвон, наведение вызова на резервный пульт (если дежурный отошел) и поддержка десятков одновременных соединений без задержек.

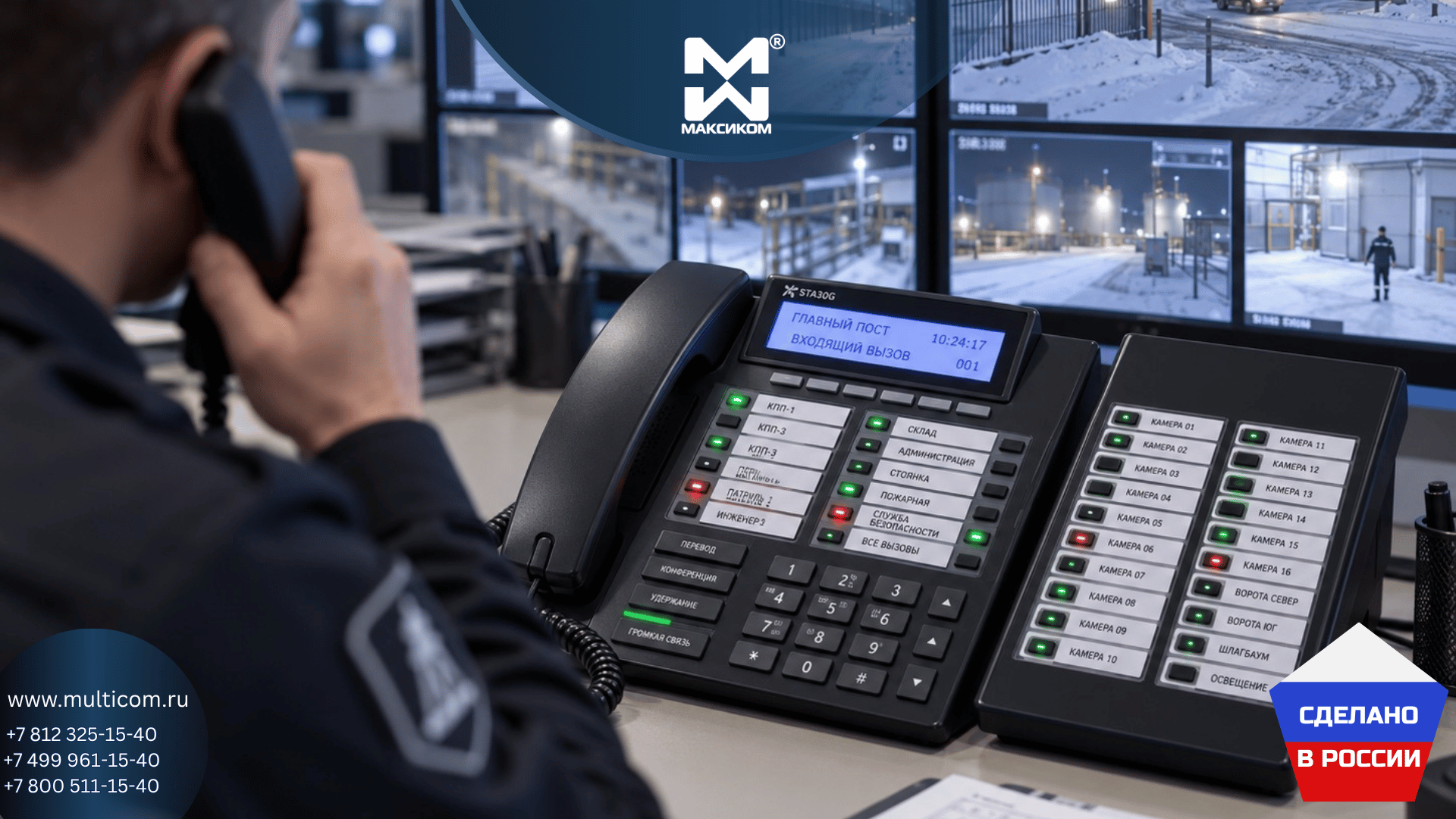

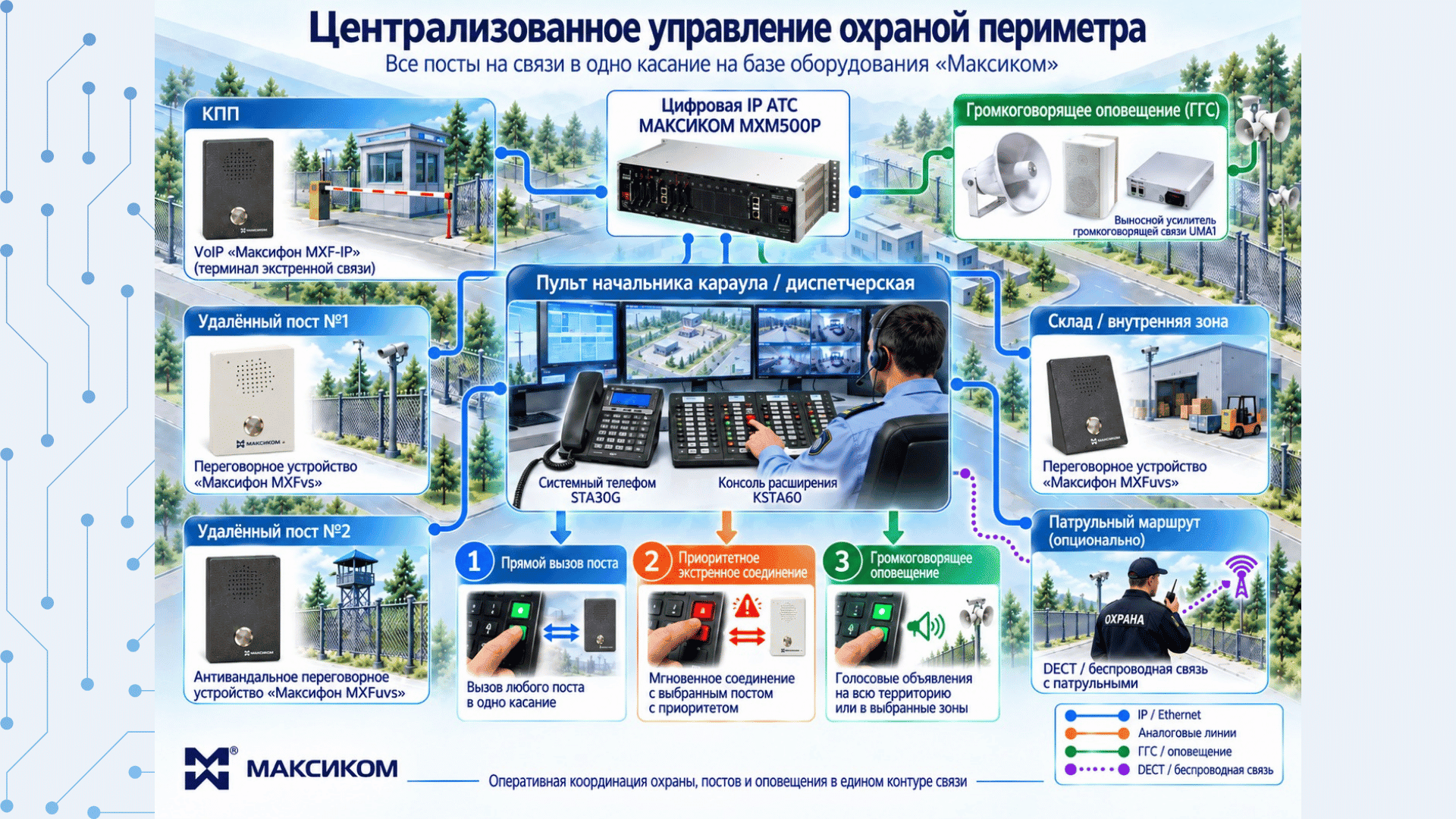

2. Пульт начальника караула и оперативного дежурного

Роль пульта управления выполняют системные телефонные аппараты (СТА) «Максиком», которые при большом количестве постов дополняются консолями расширения:

• Связь в одно касание: кнопки прямого вызова программируются под конкретные точки (Пост №1, КПП-Север, Склад ГСМ, Начальник СБ),
• Световая индикация в реальном времени: дежурный мгновенно видит, с какого поста поступил вызов или на каком участке снята трубка,
• Абсолютный приоритет: начальник караула может принудительно подключиться к занятой линии, передать экстренное сообщение или одной кнопкой вывести свой голос на уличные рупоры ГГС.

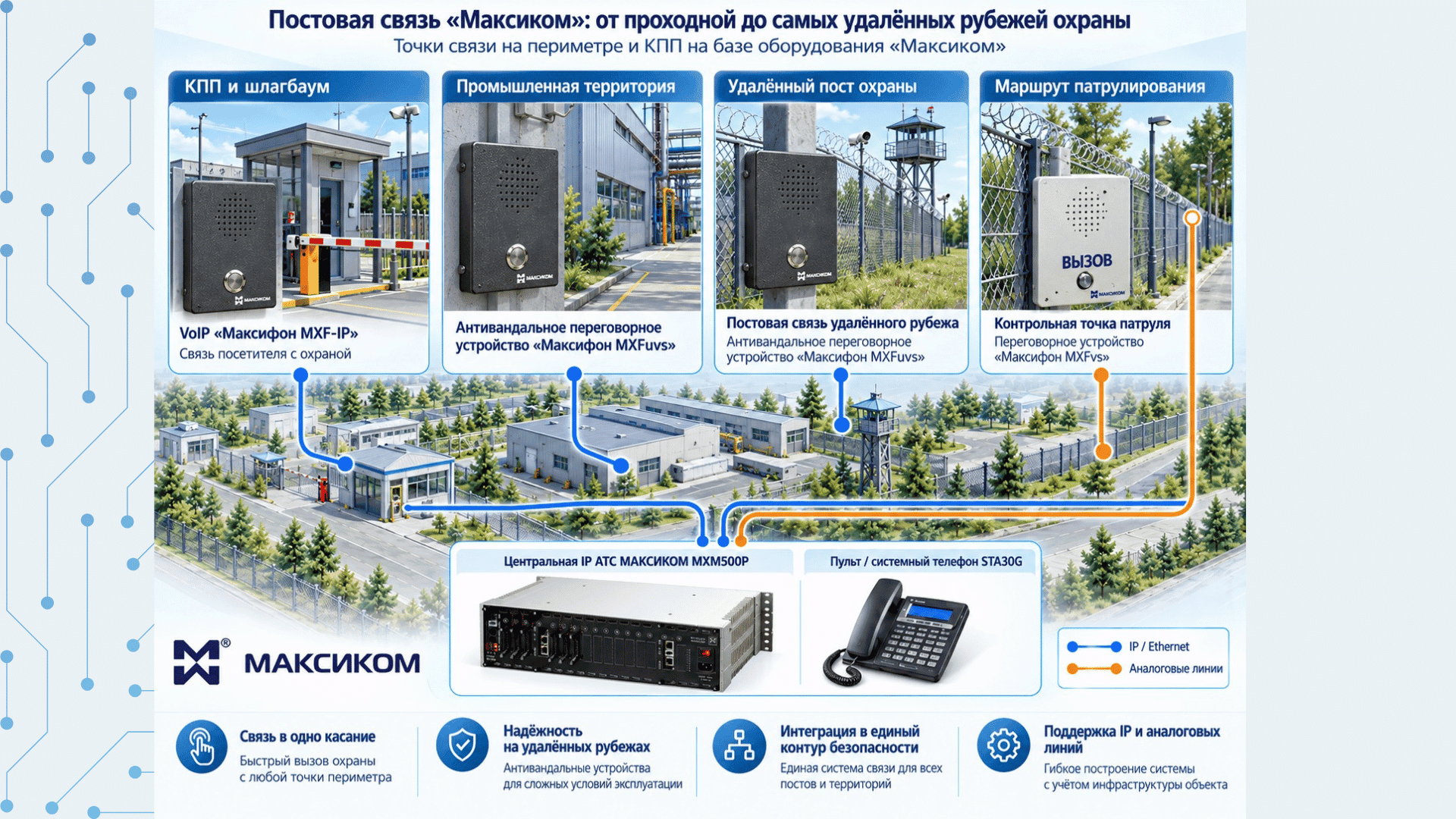

3. Точки связи на периметре и КПП: «Максифоны» и спецтелефоны

В зависимости от задачи, климата и доступных линий связи на рубежах устанавливаются:

• Антивандальные переговорные устройства «Максифон» (серии MXF vs, MXF uvs, MXF IP). Настоящие «броневики» дуплексной связи! Выпускаются в прочных металлических корпусах (накладного или врезного монтажа), защищены от пыли, ливней и попыток взлома, уверенно работают в экстремальном диапазоне температур (вплоть до -40…-50 °C и до +50 °C). Для КПП и шлюзов доступны IP-модификации со встроенной видеокамерой и реле управления замками/шлагбаумами,
• Телефонные аппараты ЦБ («прямые» без номеронабирателя). Идеальное решение для стационарных постов: на аппарате вообще нет кнопок с цифрами. Охранник просто снимает трубку — и станция автоматически направляет вызов на пульт начальника караула. Никаких ошибок при наборе в стрессовой ситуации,
• Телефонные аппараты МБ (местной батареи). Незаменимы для самых удаленных уголков периметра и полевых условий, где требуется максимальная дальность связи по физическим линиям.

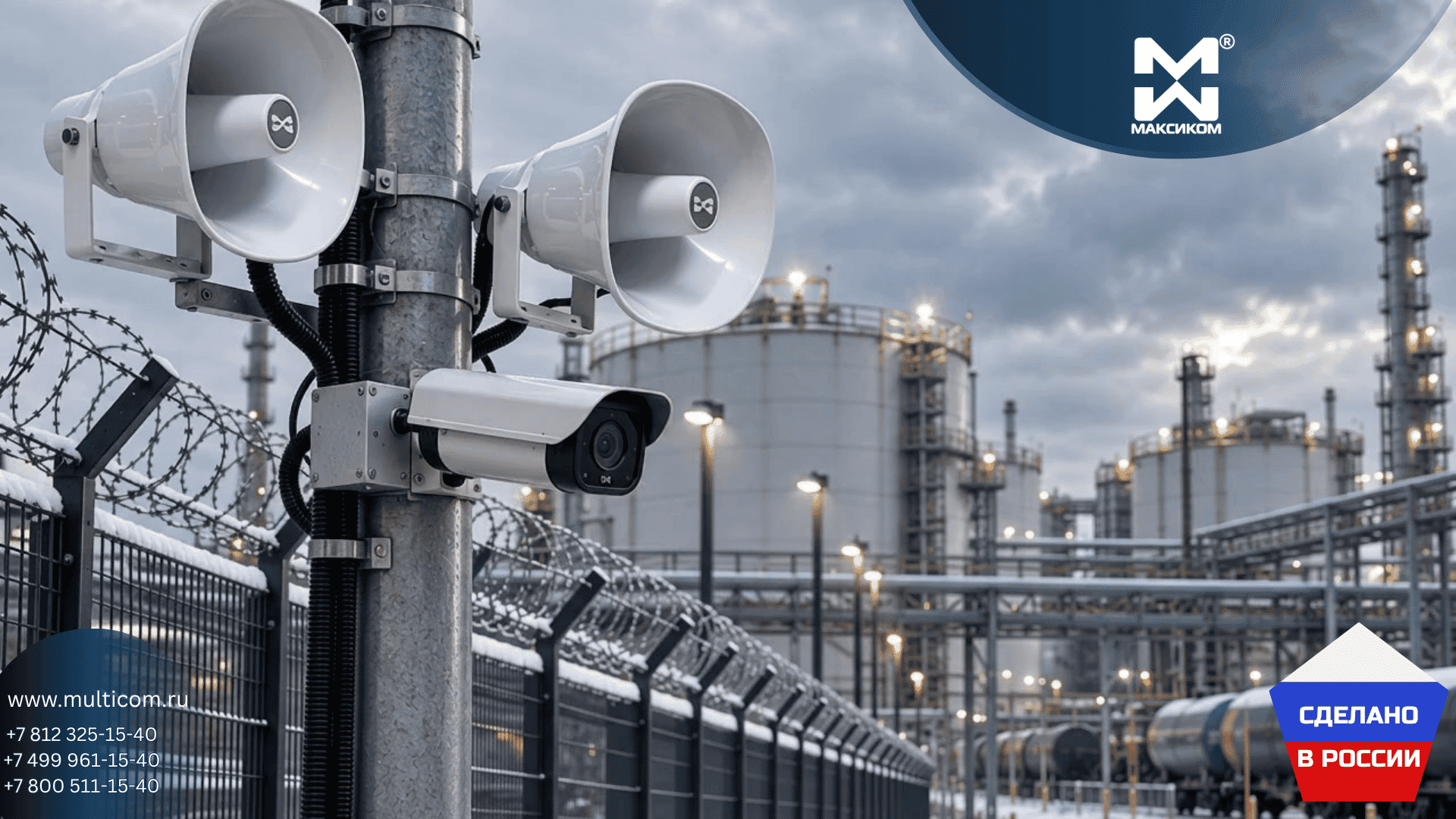

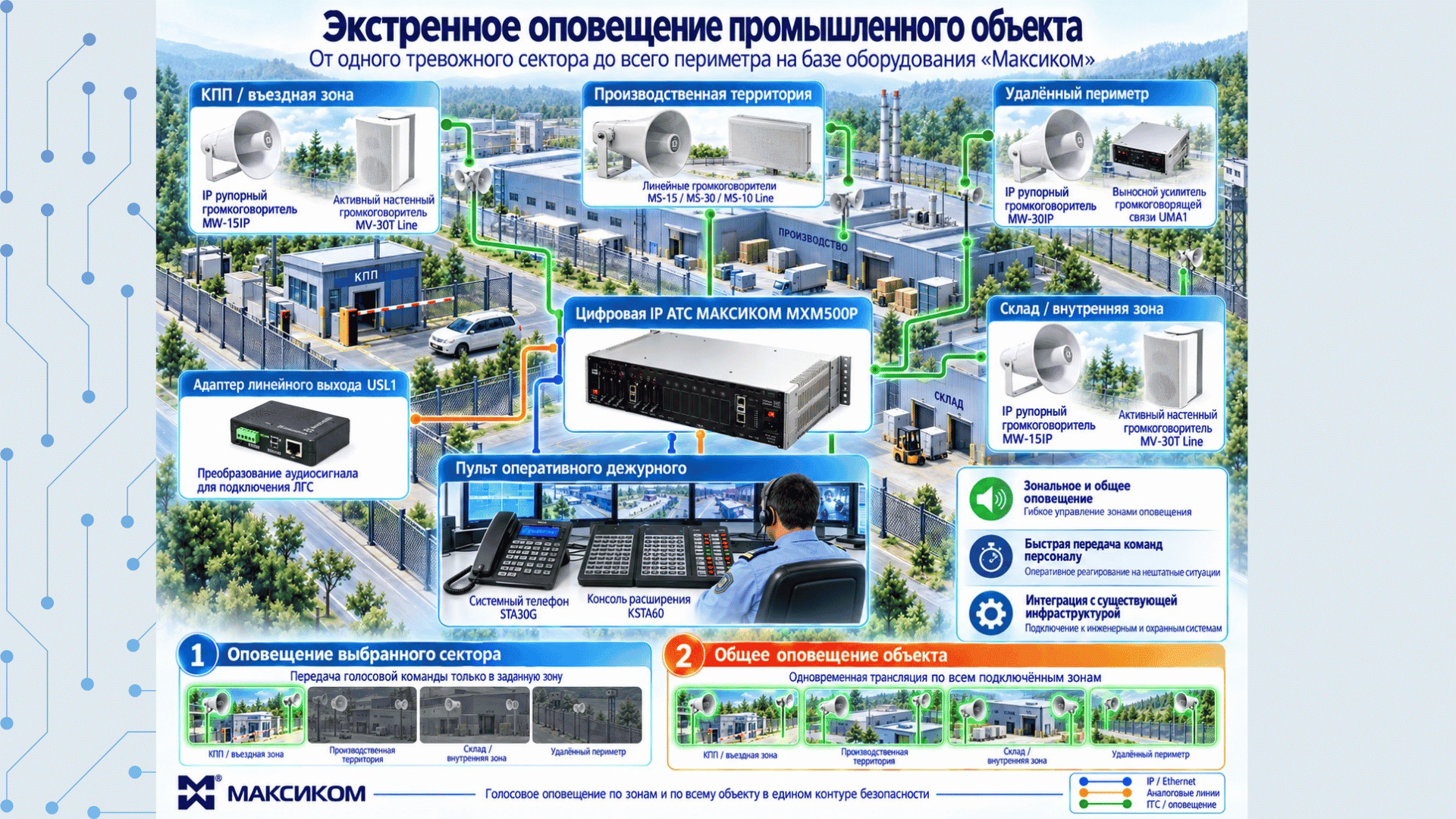

4. Система громкоговорящего оповещения (ГГС)

К АТС «Максиком» через адаптеры линейного выхода и выносные усилители подключаются всепогодные рупорные громкоговорители, размещенные по периметру и на территории.

Заметили подозрительное движение по камерам у забора? Дежурный включает трансляцию именно в этот сектор и голосом предупреждает нарушителя: «Внимание! Вы находитесь в охраняемой зоне, к вам направлена группа задержания!» Психологический эффект такого обращения в 90% случаев пресекает попытку проникновения еще до подхода патруля.

Сценарии работы системы: как всё действует в штатном режиме и при ЧП

Теория и характеристики оборудования — это отлично, но как система постовой и периметральной связи «Максиком» ведет себя в реальной жизни? Разберем два типичных сценария из практики службы безопасности.

Сценарий 1: Штатное патрулирование по регламенту

Ночная смена на крупном промышленном предприятии или складе. Охранник обходит многокилометровый периметр по строго утвержденному маршруту и графику,

• Выход на контрольную точку: ровно в 02:15 патрульный подходит к стационарной точке связи №4 на дальнем углу ограждения,
• Вызов в одно касание: не снимая толстых зимних перчаток, он нажимает крупную кнопку на антивандальном переговорном устройстве «Максифон» (или просто снимает трубку с телефонного аппарата без номеронабирателя),
• Идентификация на пульте: в дежурной части на системном аппарате начальника караула мгновенно загорается световой индикатор, подписанный как «Пост №4», и звучит вызывной сигнал. Дежурный точно знает: охранник находится именно в этой географической точке, а не сидит в бытовке,
• Доклад и контроль: следует короткий четкий доклад по дуплексной связи, начальник смены делает отметку в журнале, и патрульный двигается к следующему рубежу.

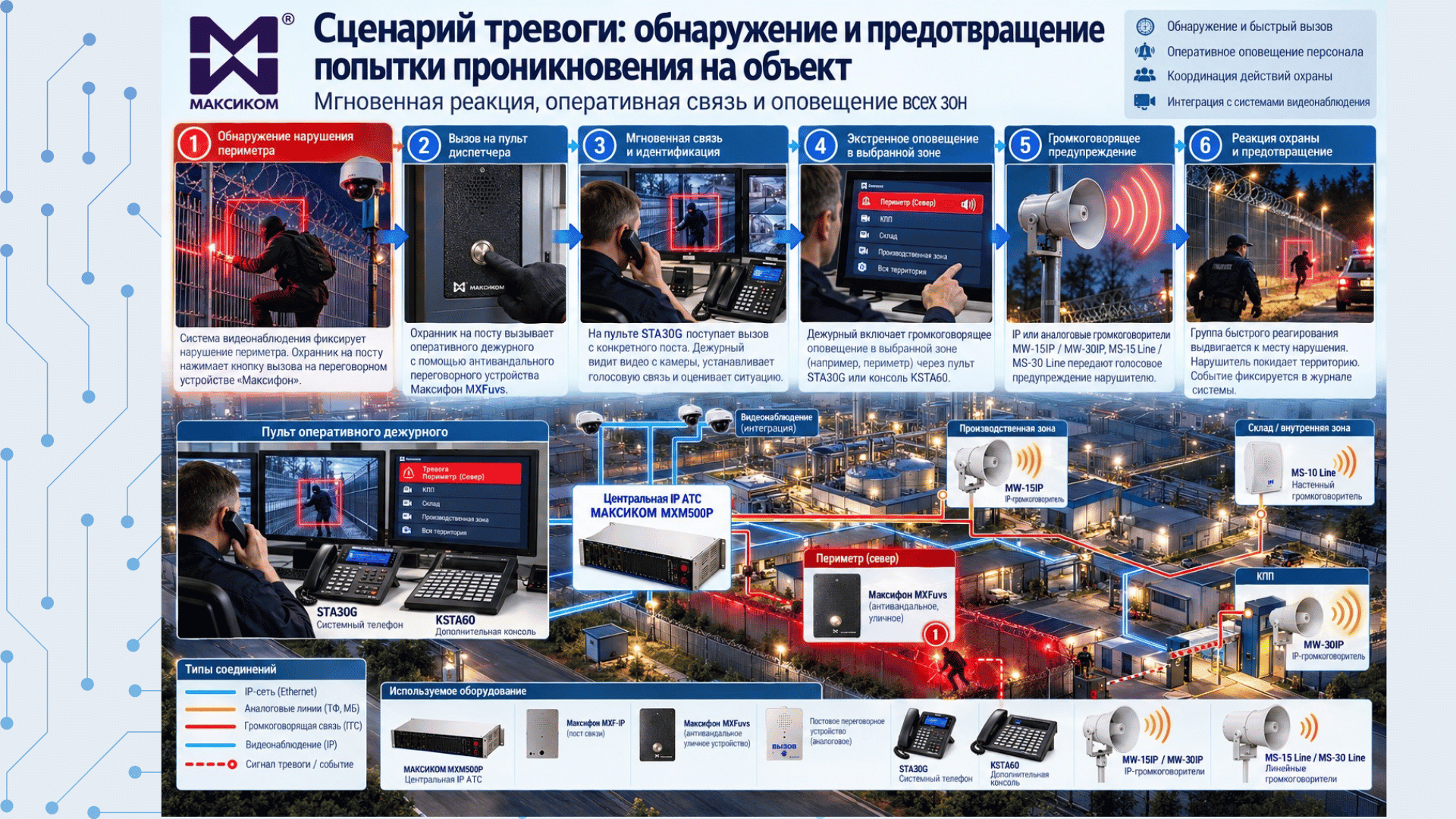

Сценарий 2: Сработка сигнализации и попытка проникновения

На участке периметра между Постом №6 и железнодорожным КПП срабатывает датчик движения (или оператор замечает нарушителя по тепловизору). Счет идет на секунды,

• Мгновенная связь с ближайшим постом: начальник караула не тратит время на вспоминание номеров — он нажимает одну клавишу на консоли расширения своего пульта и тут же соединяется с постовым на участке №6, направляя его к месту прорыва,
• Психологическая атака и оповещение (ГГС): второй кнопкой дежурный включает уличные рупорные громкоговорители в тревожном секторе. Над забором разносится мощная голосовая команда: «Внимание! Нарушение периметра в секторе Б! Группа задержания на выезде!» В большинстве случаев злоумышленники ретируются в ту же секунду,
• Блокировка выездов и координация: параллельно начальник смены одним нажатием собирает конференц-связь (селектор) для всех автомобильных и ж/д КПП, отдавая приказ заблокировать шлюзы и никого не выпускать с территории,
• Доклад руководству: если линия директора по безопасности в этот момент занята обычным разговором, система позволяет дежурному воспользоваться функцией приоритетного вторжения в разговор для передачи экстренной сводки. Все переговоры при этом автоматически фиксируются системой записи.

Почему российское производство и статус ТОРП сегодня — первостепенное требование

При оснащении предприятий ТЭК, транспортных узлов, заводов, объектов жизнеобеспечения и госсектора вопрос происхождения оборудования стоит на первом месте. Внедрение зарубежных систем связи сегодня несет прямые риски: от внезапного прекращения техподдержки и блокировки лицензий до невозможности пройти проверку контролирующих органов.

Решения от компании «Мультиком» полностью закрывают вопросы импортозамещения и информационной безопасности:

• Официальный статус ТОРП. Учрежденческим АТС «Максиком» присвоен статус телекоммуникационного оборудования российского происхождения (реестр Минпромторга РФ) с высокой степенью локализации. Это зеленый свет при закупках по 44-ФЗ и 223-ФЗ, а также при оснащении объектов критической информационной инфраструктуры (КИИ) и выполнении требований по антитеррористической защищенности (ФЗ-256),
• Технологический суверенитет и безопасность. В оборудовании и программном обеспечении гарантированно отсутствуют недекларированные возможности («закладки»), система не зависит от зарубежных облачных серверов и работает полностью автономно внутри закрытого контура предприятия,
• Создано специально под российские реалии. В отличие от капризной импортной электроники, оборудование «Максиком» и переговорные устройства «Максифон» изначально спроектированы под суровый климат (перепады от -40…-50 °C до +50 °C), нестабильные электросети и отечественные стандарты связи — включая старые медные линии, аппараты МБ и каналы ТЧ,
• Полная сервисная поддержка и доступность. Серийное производство находится в России: все платы, адаптеры, пульты и переговорные устройства всегда доступны к заказу, имеют официальную гарантию и высокий ресурс ремонтопригодности без многомесячного ожидания поставок из-за рубежа.

Чек-лист: какие 4 параметра нужны для расчета системы связи под ваш периметр

Каждое предприятие уникально: где-то нужно связать три проходные и десяток постов вокруг компактного склада, а где-то — объединить многокилометровый периметр завода со сложной сетью тоннелей, эстакад и диспетчерских.

Чтобы подобрать оптимальную конфигурацию системы связи для охраны периметра «Максиком» и не переплачивать за избыточную емкость, достаточно определиться с четырьмя базовыми параметрами.

Точки связи (Где и что устанавливаем?):

Сколько всего абонентских точек нужно разместить на внешнем периметре, на автомобильных и ж/д КПП, в досмотровых зонах, на складах и в караульном помещении.

Структура и логика связи (Кто, кому и когда звонит?):

Сколько требуется пультов оперативного управления (начальник караула, диспетчер, директор СБ), какие посты должны выходить на связь прямым вызовом без набора номера, какие нужны приоритеты и требуется ли громкоговорящее оповещение (ГГС) по зонам.

Технологии и существующие линии (Что уже проложено на объекте?):

Какая кабельная инфраструктура уже есть на территории (витая пара / локальная сеть, оптика, старый медный телефонный кабель) и нужно ли задействовать специальные каналы связи на больших расстояниях (линии МБ, двух- и четырехпроводные каналы ТЧ, радиорелейные станции).

Условия эксплуатации и спецтребования:

Где будут стоять приборы (отапливаемое помещение или открытая улица), какие температурные рекорды бывают в вашем регионе, нужен ли антивандальный корпус, защита от экстремального шума или встроенные IP-видеокамеры на точках прохода.

Готовы обсудить проект или нужна помощь в расчете?

Вам не нужно самостоятельно разбираться в платах расширения, адаптерах и тонкостях коммутации — эту работу возьмут на себя профильные инженеры.

Пришлите нам краткое описание задачи, план территории или проектное ТЗ. Специалисты компании «Мультиком»:

• БЕСПЛАТНО разработают структурную схему постовой и периметральной связи под специфику вашего объекта,
• Подберут комплектацию на базе УАТС «Максиком» и переговорных устройств «Максифон» с учетом уже имеющихся у вас кабельных линий (чтобы сэкономить ваш бюджет на монтаже),
• Подготовят точный коммерческий расчет и документацию для тендера или согласования с руководством.

Камеры фиксируют угрозу, датчики подают сигнал тревоги, но именно связь превращает предупреждение в оперативные и слаженные действия. Не ждите первой тревоги, чтобы проверить, услышит ли вас каждый пост. Безопасность начинается там, где связь не подводит!
