АТС для кампуса

АТС для кампуса на 10 зданий и на 700 абонентов.



Решение АТС для кампуса — блочное, в данном случае потребуются 5 блоков АТС МАКСИКОМ MXM500P. В этом решении есть и аналоговые, и цифровые, и IP компоненты, потому что таково было пожелание заказчика. Собственно, с этих пожеланий и начнем.



Внешние подключения

• Аналоговое (10 СЛ).
• Цифровое (цифровой поток Е1)

Внутренняя связь.

• Аналоговые абоненты.
• IP/SIP абоненты.
• Пульты диспетчерской связи.

Независимо от способа организации АТС для кампуса, система внутренней связи должна быть единой.  Вот как это можно сделать.

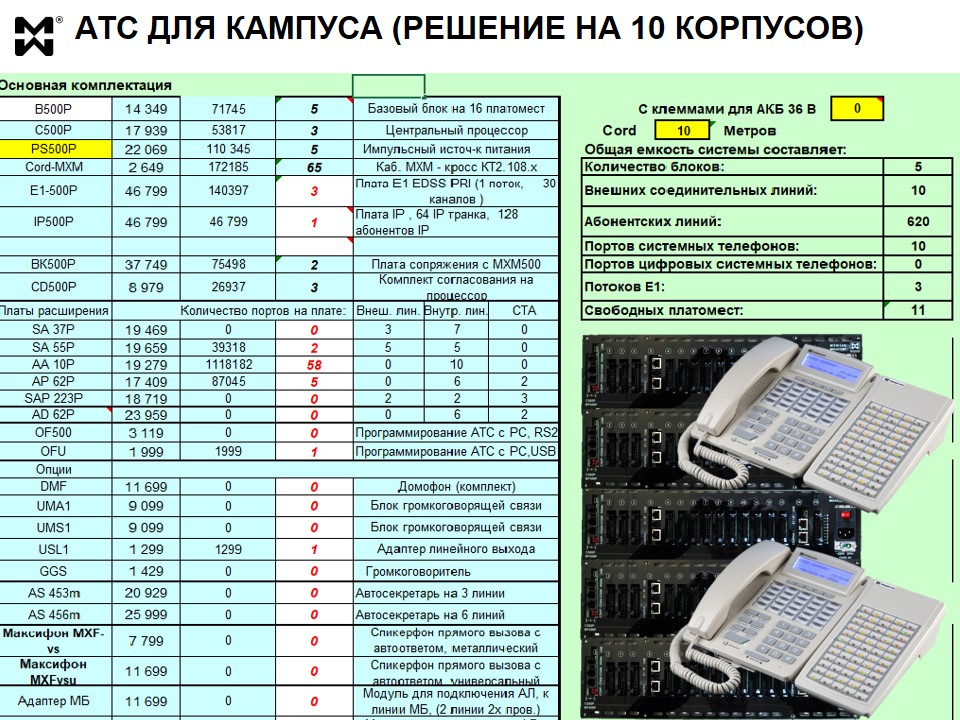

Решение ЦСС МАКСИКОМ 10 х 620  + 128 IP + 10 СТА.

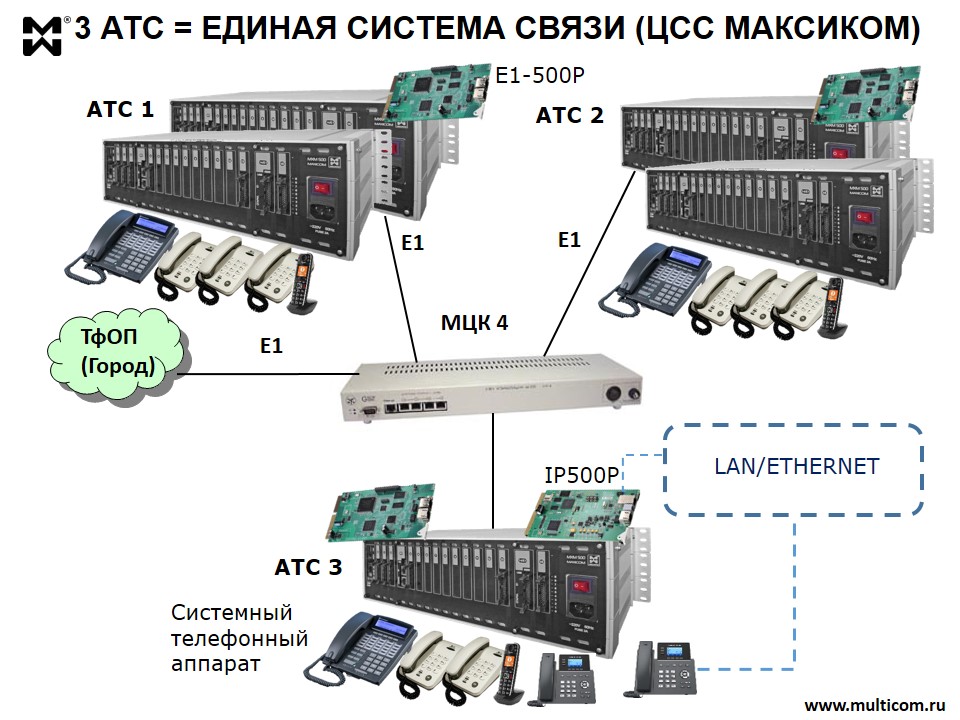

3 АТС, единая система связи.

Итак, имеем 5 блоков АТС МАКСИКОМ MXM500P.  Формально их можно разделить на 3 АТС

• 2 АТС из 2-х блоков каждая (АТС1-2)
• 1 АТС из одного блока (АТС3).

То, что это как бы 3 АТС,  вовсе не означает, что система связи будет состоять из трех независимых компонентов. Нет, это будет единая система связи. Зато три АТС можно разместить в одном шкафу, а можно и распределить по трем точкам — как удобнее. На функциональность и качество связи это не повлияет никак, но, возможно, удастся сэкономить на кабелях.

В ведущие корзины АТС 1 и АТС 2 устанавливаем платы Е1-500P (платы цифрового потока). В эти же корзины нужно установить и платы с портами системных телефонов, а также платы с портами СЛ. Кстати,  поскольку это платы SA55P,  помимо портов СЛ на них есть и порты АЛ. Конечно, не обязательно все эти платы устанавливать именно в ведущие блоки АТС 1  и АТС 2. Вполне можно оставить часть таких плат и для АТС3.

В остальные слоты ведущей и ведомой корзин устанавливаем  платы с портами абонентских линий.

В АТС 3 устанавливаем плату IP 500P и плату E1-500P,  Оставшиеся свободные слоты заполняем платами абонентских линий.  При этом в рамках решения в системе останутся полностью свободными 11 слотов. То есть, в перспективе можно подключить, например, еще 110 внутренних аналоговых абонентов.

Как объединить АТС в единую систему.

Для объединения АТС в единую систему понадобится модуль МЦК (модуль цифровой коммутации). В данном случае — МЦК на 4 потока Е1 с портом управления.  Три АТС подключаются через платы E1-500P к трем  портам МЦК. Еще один порт используем для внешнего подключения по цифровому потоку.



Как подключить внутренних IP абонентов.

Внутренних IP абонентов подключаем к плате IP500P. Таким образом, в состав АТС для кампуса войдет аппаратная IP АТС.  К IP плате можно подключи до 128 внутренних IP абонентов.



Диспетчерская телефонная связь.

Системный аппарат Максиком СТА30 — практически идеальный пульт оперативной телефонной связи (ПОТС). В рамках АТС для кампуса эти аппараты чрезвычайно удобно использовать как пульт директора и (или) пульт дежурного.  Системные аппараты становятся главными узлами  управления входящим телефонным трафиком.  С этих устройств можно перенаправить вызов на любого внутреннего аналогового или IP абонента. Конечно, использование системных аппаратов не исключает возможности внутренней связи между абонентами АТС по внутренним коротким номерам.

Вообще говоря, все нюансы внутренней инфрастр3уктуры можно (и нужно!) отразить в программных настройках внешних и внутренних линий. И тогда система связи полностью настроится на конкретные условия, требования и пожелания.

В этом смысле ПО МАКСИКОМ MXM500P предоставляет все необходимы возможности, а также удобный интерфейс программирования.



---
