Переговорная связь для КПП

Переговорная связь для КПП с применением антивандальных всепогодных Максифонов.

Переговорная связь для КПП является частью комплексной системы безопасности  контролльно-пропускного пункта. В зависимости от типа КПП, его ведомственной принадлежности, количества и типа шлюзов, а также ряда других факторов возможны разные решения. Ниже предлагаем решения для КПП, оборудованных однозонными шлюзами для пропуска персонала. Предложенные решения построена на основе реальных ТЗ, чем и объясняется указанное количество шлюзов и способы управления переговорной связью.

Требования к оборудованию контрольно-пропускных пунктов



Система «инспектор -посетитель» на контрольно-пропускном пункте с 4 однозонными шлюзами для пропуска людей.



Объекты

Структуры УИС и других специальных ведомств.

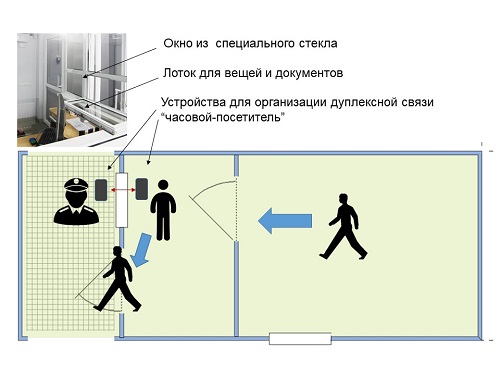

Особенности работы КПП с однозонными шлюзами.

В однозонном шлюзе одновременно может находиться только один человек.  Проходящий через шлюз посетитель проходит необходимую проверку (уровень допуска. наличие запрещенных к проносу предметов и веществ и т.п.). Для передачи дежурному инспектору КПП (или часовому) документов, а также для проверки содержимого карманов и (или) портфелей, сумок используется специальный выдвижной лоток. В большинстве КПП окно часового (дежурного инспектора) выполнено из специального  стекла.  Переговорная связь «посетитель — часовой» должна обеспечивать двустороннюю (дуплексную) связь между посетителем и часовым в процессе досмотра.

Условия эксплуатации.

Переговорные устройства, размещенные со стороны посетителей, должны иметь антивандальное исполнение. Если учреждение, для которого проектируется или устанавливается переговорная связь на КПП, находится в зоне неблагоприятного климата, а проходные коридоры и шлюзы не имеют крыши и не утеплены, переговорные устройства должны иметь достаточный уровень защиты от влаги и пыли. А также поддерживать устойчивую работоспособность при экстремально низких или высоких температурах.



Решение на базе малой УАТС МАКСИКОМ MP48 со встроенным сервисом оперативно-диспетчерской связи.

Способ организации переговорной связи.

Переговорная связь «часовой — посетитель»  организуется  на основе телефонных аппаратов (для часовых) и переговорных устройств.  И ТА, и ПУ, подключают к портам абонен6тских линий УАТС. которая коммутирует каналы в соответствии со схемой наведения.  Наличие коммутационной платформы позволяет организовать не только переговорную связь для каждого шлюза, но и  включить ее в систему связи как самого КПП, так и в систему связи учреждения.

Состав системы и ее работа.

Переговорные устройства на шлюзах  КПП.

Всепогодные антивандальные ударопрочные Максифоны MXFvsut. Технические характеристики и компонентный состав обеспечивают устойчивую работу в указанных диапазонах температур.  Кроме того, базовую защиту от влаги и пыли IP54 можно повысить следующими способами:

• Оборудовать устройство защитным козырьком. Это позволяет дополнительно защитить корпус от осадков. в том числе, от косого дождя.
• Обработать печатную плату и внутренние компоненты специальными защитными составами.

При использовании этих двух способов одновременно суммарная степень защиты достигает IP65.



Пульт дежурного инспектора или часового.

В качестве пульта может быть использован любой телефонный аппарат.  Для вызова переговорного устройства требуется набрать его внутренний номер, и это можно сделать даже с ТА, имеющего дисковый номеронабиратель.

Также для разговора с посетителем можно использовать и ТА без номеронабирателя. Вызов ПУ осуществляется по подъему трубки.

При любом способе вызов поступает на УАТС и направляется на АЛ соответствующего переговорного устройства, которое находится в режиме автоприема.

Для удобства часовой может включить на своем телефоне режим громкой связи, если таковой имеется.  Посетитель в шлюзе в любом случае ведет разговор в режиме громкой связи (говорит в микрофон, слышит через динамик переговорного устройства).

Однако, наиболее удобным устройством является системный телефонный аппарат  Максиком STA30 с программируемыми клавишами.  Одну из  них программируют на АЛ переговорного устройства. Таким образом, для того чтобы вызвать ПУ, достаточно одного нажатия клавиши.

Системный аппарат особенно удобен в тех случаях, когда его используют как многофункциональный пульт дежурного. В частности, если на КПП, помимо часовых, имеется оперативный дежурный, его рабочее место крайне желательно оборудовать системным аппаратом.

Используя программируемые клавиши, ОД может связаться с любым часовым (а часовой может оперативно вызвать дежурного со своего аппарата), а при необходимости выйти на другие подразделения.



УАТС МАКСИКОМ MP48.

Мини АТС со встроенным сервисом оперативно-диспетчерской связи. В рамках данного решения является коммутационной платформой системы переговорной связи. В этом качестве реализует следующие возможности:

• Наведение вызовов с переговорных устройств на пульт.
• Обеспечение соединения «пульт — переговорное устройство»
• Электропитание переговорных устройств по абонентским линиям.
• Моментальный выход с пульта на линии переговорных устройств.
• Интеграцию системы переговорной связи КПП в СТГС учреждения (если есть такая необходимость).
• Возможность ведения двух разговоров одновременно с переключением между соединениями и другие сервисные функции.



Таким образом, система с четырьмя однозонными шлюзами может быть организована на базе УАТС следующими способами:

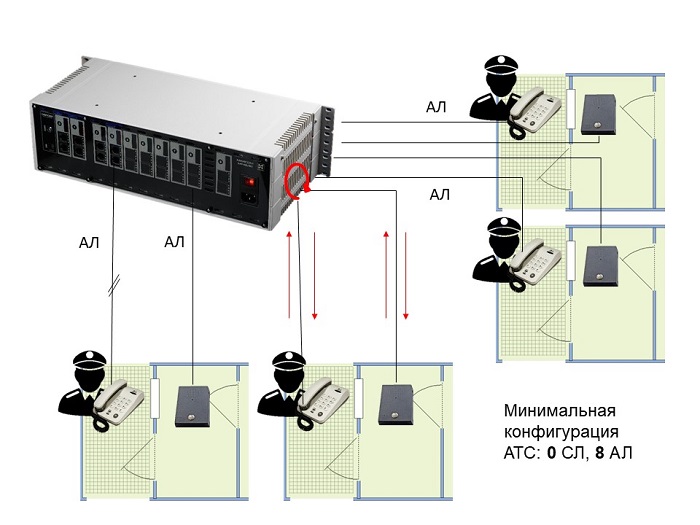

Первый способ. Средства связи часовых — телефонные аппараты с номеронабирателями. Система без центрального пульта оперативного дежурного.

Конфигурация УАТС:

1 плата АА08P ( на 8 абонентских линий).  4 порта служат для подключения телефонных аппаратов часовых, 4 порта — для подключения переговорных устройств.

В базовом блоке АТС остаются свободными 5 из 6 слотов. Таким образом. система имеет потенциал масштабирования в 40 портов.

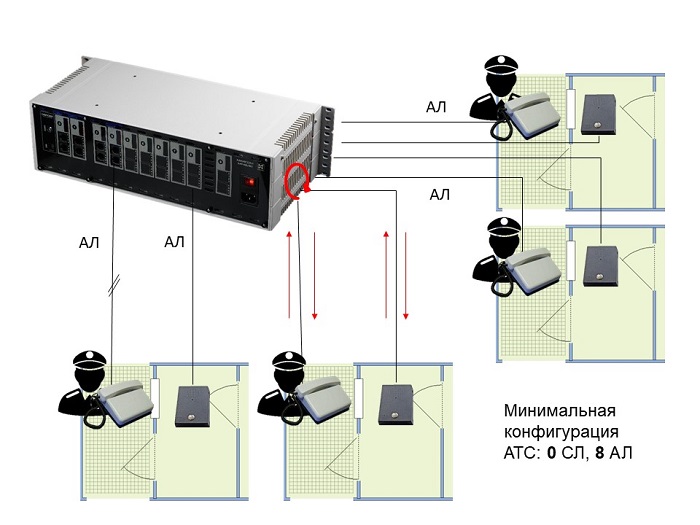

Второй способ. Средства связи часовых — телефонные аппараты без номеронабирателя. Система без центрального пульта оперативного дежурного.

Конфигурация УАТС аналогична предыдущей.

Третий способ. Средства связи часовых — системные телефонные аппараты. Система без центрального пульта оперативного дежурного.

Конфигурация УАТС

1 плата АА08Р.

1 плата АР04Р.

После подключения всех устройств останется резерв в 4 порта АЛ и 4 свободных слота в базовом блоке (24 порта)

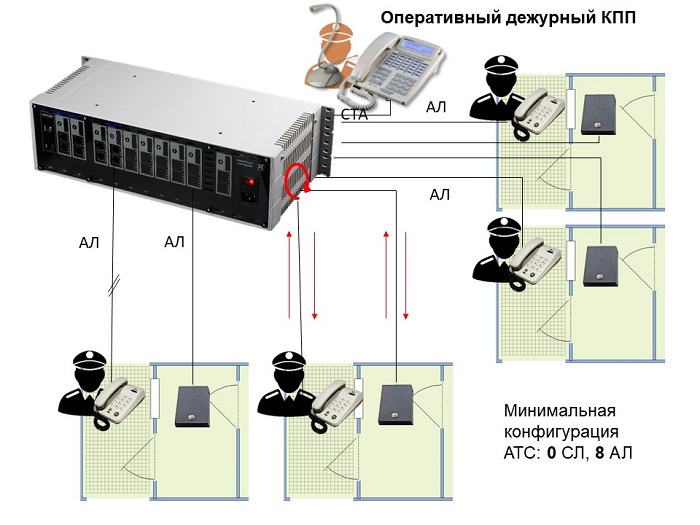

Четвертый способ. Средства связи часовых — обычные телефонные аппараты. Система с пультом оперативного  дежурного.

Конфигурация УАТС

1 плата АА08Р.

1 плата АР04Р.

После подключения всех устройств останется резерв в 4 порта АЛ, 3 порта СТА и 4  свободных слота в базовом блоке (24 порта)



Последний вариант наиболее перспективен с точки зрения интеграции переговорной связи «часовой-посетитель» в единую систему связи КПП и (или0 в систему более высокого уровня. Для стыковки коммутатора MP48 с АТС учреждения в свободный слот потребуется установить плату хотя бы с одним портом СЛ.

Преимущества решения на базе УАТС.

Переговорная связь для КПП, построенная на основе УАТС, имеет ряд важных преимуществ.

• Возможность интеграции переговорной связи КПП в систему телефонной и громкоговорящей связи учреждения. Системный аппарат является также и пультом телефонной связи с другими подразделениями. А при необходимости — еще и пультом громкого оповещения.
• Масштабирование и развитие системы связи КПП. Конфигурация содержит резерв свободных портов и слотов. Помимо переговорных устройств, к УАТС можно подключить антивандальные домофоны и дополнительные телефонные аппараты.
• Одной из опций Максифона MXF-vsu является режим скрытого аудиомониторинга прилегающей территории.
• К линии СТА можно подключить устройства записи переговоров, не занимая при этом порты станции.





Решение с применением переговорной системы «точка-точка»

Переговорная связь обеспечивается системой «точка-точка» Максифон MXF-KK.

Абонентская панель имеет антивандальное, ударопрочное исполнение и базовый уровень защиты IP54. Как и в случае MXFvsut, суммарную степень защиты можно довести до IP65.

Устройство сохраняет устойчивую работоспособность в диапазоне от — 40 до +50 по Цельсию, что позволяет эксплуатировать его в условиях экстремального климата.

Панель часового также имеет антивандальное исполнение.

Система обеспечивает качественную дуплексную связь и управление вызовом со стороны часового

Акустические характеристики Максифона MXF-KK позволяют размещать панель часового даже на стене. Однако, по желанию заказчика может быть установлена модификация пульта часового с выносным микрофоном. Длина «шеи» составляет 33 см. Гнущаяся конструкция позволяет регулировать высоту и угол наклона микрофона.

Чувствительность микрофона и громкость динамика также регулируются. причем это можно сделать однократно — перед началом эксплуатации.



Преимущества решения.

Переговорная связь для КПП, построенная на системе «точка-точка», имеет свои преимущества:

• Бюджетность. Суммарная стоимость комплектов Максифон MXF-KK на любое количество шлюзов меньше, чем система на базе АТС на такое же количество переговорных устройств.
• Удобный, быстрый и несложный монтаж. Систему можно смонтировать в любой момент, в том числе, на уже построенном и готовом к эксплуатации объекте.

При этом наиболее важные технические характеристики переговорного комплекта (антивандальность. степень защиты от влаги и пыли, диапазон рабочих температур. материал корпуса) у MXFvsut и MXF-КК идентичны.



Таким образом, переговорная связь на КПП имеет варианты решения — каждый со своими преимуществами. Неизменным остается только качество связи и надежное исполнение панелей, характерные для все линейки устройств «Максифон.»

---
