Плинт LSA-PROFIL размыкаемый купить

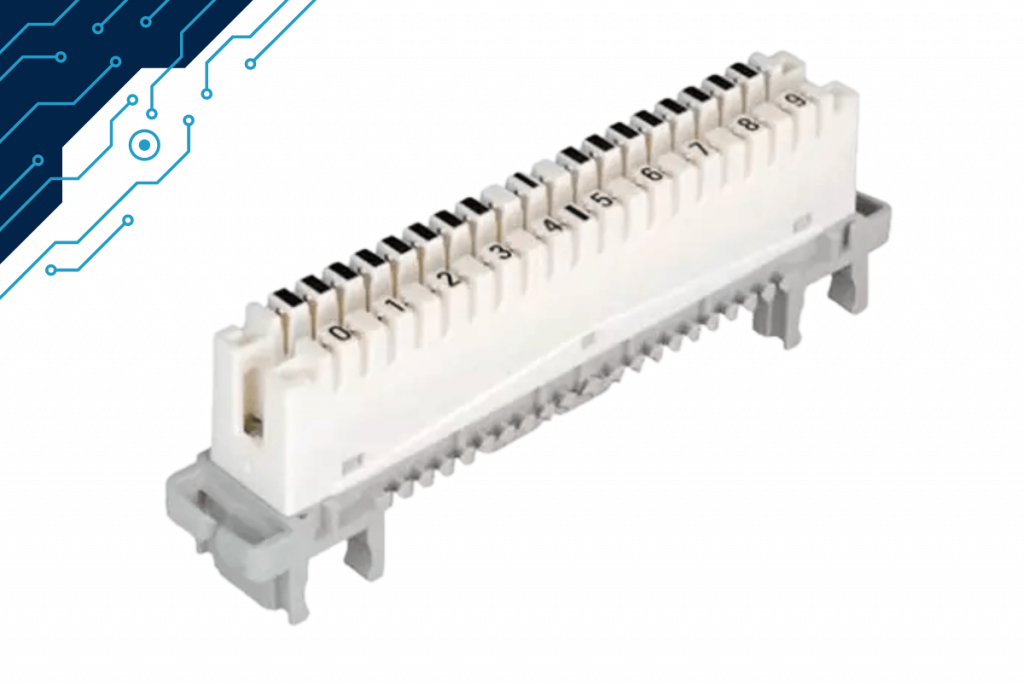

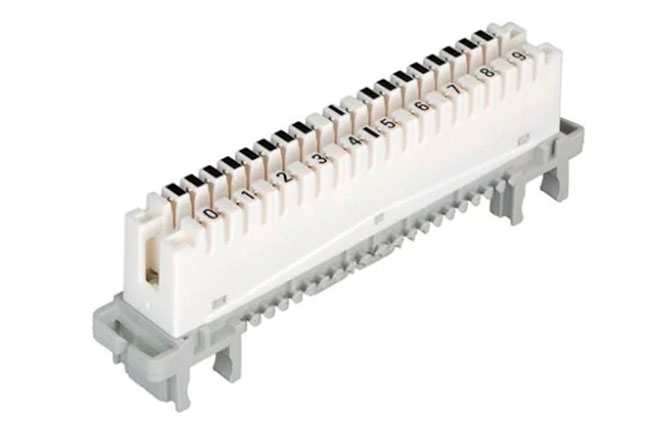

LSA-PROFIL размыкаемый

Плинт с нормально замкнутыми (размыкаемыми контактами)
2/10, нумерация пар: 0...9 или 1...10.
Цвет - белый.
Крепление - на монтажный хомут или монтажную рейку.
Кол.
  • Описание

Плинт является главной коммутационной единицей телефонного кросса и используется для коммутации абонентских или соединительных линий. Плинт — независимо от типа — представляет собой составную часть оконечного кабельного устройства. Плинты устанавливаются в телефонных боксах, коробках и шкафах (например, в таком. Крепеж плинтов типа Profile производится на монтажные хомуты или штанги.

Установка плинта (схема)

Варианты установки плинта

Размыкаемый плинт (плинт с нормально замкнутыми (размыкаемыми) контактами) служит для подключения и защиты низкочастотных телефонных кабелей. Соединение кабелей производится с внешней стороны плинта с помощью инструмента. Распределение телефонных пар по номерам абонентов производится с внутренней стороны плинта. Разделка плинта осуществляется с помощью специального сенсорного инструмента.

Фото сенсорного монтажного инструмента

Сенсорный монтажный инструмент

Как обеспечивается контакт? Технология, реализованная в плинтах Krone, обеспечивает идеальное соединение. Контакты в плинте расположены под углом 45 градусов по отношению к оси медной жилы, которая вводится в контактный зазор. Кромки контактов пружинят, отгибаются с одновременным поворотом, прорезают изоляцию проводника и врезаются в материал жилы с двух сторон. В результате образуются две стационарные газонепроницаемые контактные поверхности. Кроме того, жила при подключении зажимается между пластмассовыми выступами, фиксируется, в результате чего обеспечивается дополнительная защита от контактных поверхностей от вибрации и тяговых усилий.

Как обеспечивается контакт в плинтах типа Krone (c[tvf)

Идеальный контакт!

После запрессовки проводника ножницы, являющиеся частью монтажного инструмента, отрезают излишнюю длину проводника. Если потребовалось переключение проводника, он извлекается из контакта плинта с помощью специального крючка, который также является частью монтажного инструмента.   Зачем нужен размыкающий штекер? Особенность размыкаемого плинта заключается в том, что коммутируемая цепь может быть временно разорвана — для этого устанавливается размыкающий штекер. Это может быть размыкатель на одну пару или на 10 пар:

Фото размыкателя на одну пару

Размыкатель на 1 пару

Фото размыкателя на 19 пар

Размыкатель на 10 пар

  Разрыв коммутируемой цепи может понадобиться в следующих случаях:

  • Отключение абонента
  • Установка 5-точечной защиты
  • Испытания в обоих направлениях.

Испытания, среди прочего, могут понадобиться в том случае, когда необходимо определить, какая из сторон: провайдер ТФОП или компания — ответственны за неработающую телефонную линию. Если прозвон линии, идущей до плинта со стороны провайдера, показывает отсутствие неполадок, то дальнейшую проверку нужно проводить на уровне мини-АТС, а если и в этом случае не обнаружатся неполадки, то необходимо проверить линию, идущую от мини-АТС к конкретному абоненту.   Для тестирования линий используются тестовые и соединительные шнуры.

Фото соединительного шнура

Соединительный шнур

Подключение мини-АТС “Максиком” к ТФОП

Серия MP11/MP35. Для подключения к ТФОП Мини-АТС “Максиком” серий MP11/35 требуется Корд RJ-11, Кабель «МР11/35 — кросс », L-0,6 м (1 пара)

Фото корда для подключения

Корд для подключения

Подключение мини-АТС серий MP11/35 возможно в двух вариантах:

  • Напрямую. Количество кордов соответствует количеству подключаемых телефонных линий.
  • Через плинт.  (рекомендуется!) Со стороны оператора ТФОП — кабели, со стороны АТС — корды по количеству подключаемых линий.

Подключение мини-АТС “Максиком” других серий однозначно рекомендуется подключение через плинт. Со стороны АТС подключение осуществляется кордами. Серия MP48/MP80 Для подключения к ТФОП мини-АТС серий MP48/MP80 используется корд RJ-45. Корд RJ-45 состоит из кабеля витая пара и одной вилки RJ-45.

Фото Корд для подключения MP48/80  к ТФОП

Корд для подключения MP48/80 к ТФОП

Для подключения к одной плате расширения понадобится два корда RJ-45, по 4 пары. Количество кордов определяется количеством плат расширения х 2, которыми комплектуется мини-АТС в конкретной конфигурации.   Цифровая IP АТС MXM500P Для подключения к ТФОП цифровой АТС MXM500 используется кабель кроссовый MXM, на 10 пар.

Фото Кроссовый кабель для подключения MXM500-P к ТФОП

Кроссовый кабель для подключения MXM500-P к ТФОП

К одной плате расширения подключается 1 кабель кроссовый. Таким образом, общее количество кабелей для конкретного решения определяется количеством плат расширения, которыми комплектуется телефонная станция.
