Распределенный вузовский кампус: связываем учебные корпуса, общежития и лаборатории в единую сеть связи

В этом материале мы расскажем:

1. Как правильно связать удаленные объекты вуза в единую защищенную цифровую сеть, используя гибрид из оптоволокна (ВОЛС) и IP-решений
2. Где можно и нужно сэкономить, а где экономия приведет к аварии: разберем разницу между распределенной и централизованной архитектурой связи
3. Какое оборудование линейки «Максиком» и «Максифон» оптимально закроет специфические задачи ректората, студенческих общежитий, лабораторий и постов охраны
4. Как грамотно рассчитать емкость АТС с запасом на будущее развитие вуза и безболезненно интегрировать в новую сеть уже имеющиеся аналоговые телефоны
5. Почему технологический суверенитет и отечественное оборудование сегодня — единственная гарантия безопасности для государственного образовательного учреждения

Кампус как мегаполис: почему старая связь вытягивает бюджет из вуза?

Современный крупный университет — настоящий мини-мегаполис со своей сложной, разветвленной и часто хаотичной инфраструктурой. Сюда входят огромные многоэтажные учебные корпуса, научно-исследовательские лаборатории с чувствительным и дорогим оборудованием, студенческие городки и общежития на тысячи мест, собственные спортивные арены, столовые, хозблоки и отдаленные контрольно-пропускные пункты (КПП).

И вся эта гигантская экосистема должна работать как единый, четко слаженный механизм. Но на практике ИТ-директора и проректоры по АХЧ ежедневно сталкиваются с настоящим коммуникационным кошмаром.

Что превращает управление связью в вузе в постоянную борьбу с ветряными мельницами:

• Лоскутное одеяло вместо единой сети. В главном корпусе стоит импортная АТС десятилетней давности, в новом здании на другом конце города — простенькая китайская коробочка, а в общежитии — аналоговый раритет. Все эти аппараты не дружат друг с другом, их невозможно администрировать из одной точки, а на обслуживание уходят все силы ИТ-отдела,
• Огромные счета за городские линии. Когда декан юридического факультета хочет связаться с коллегой с физмата (который сидит в здании через две улицы), звонок идет через внешние городские сети. Вузы буквально выбрасывают сотни тысяч рублей в год на оплату межкорпусных разговоров, хотя вся внутренняя связь по определению должна быть бесплатной,
• Дыры в безопасности и оповещении. В случае ЧС или банальной необходимости сделать объявление на весь университет выясняется, что единой системы громкоговорящей связи (ГГС) просто нет. До общежитий сигнал не доходит, на стадионе ничего не слышно, а в лабораториях гудит вентиляция, напрочь заглушая слабые динамики.

Пора прекратить тратить бюджетные средства на поддержание устаревших технологий и ручное управление. Современный кампус требует умного, гибкого и экономически оправданного подхода к телефонизации.

АТС для большого вуза: единая связь между корпусами, общежитиями и лабораториями (гибридный подход «Мультиком» ВОЛС + IP)

Когда речь заходит о телефонизации вуза, пытаться решить все проблемы одним шаблонным методом — путь к неоправданному раздуванию бюджета. Кампус неоднороден: с одной стороны у нас огромный главный корпус на сотни кабинетов, с другой — одинокая будка охраны у дальних ворот или спортивный манеж.

Инженеры компании «Мультиком» предлагают изящное и максимально рентабельное решение — гибридную архитектуру. Она сочетает в себе мощь распределенных узлов связи и гибкость современных IP-технологий. Давайте разберем, как это работает на практике.

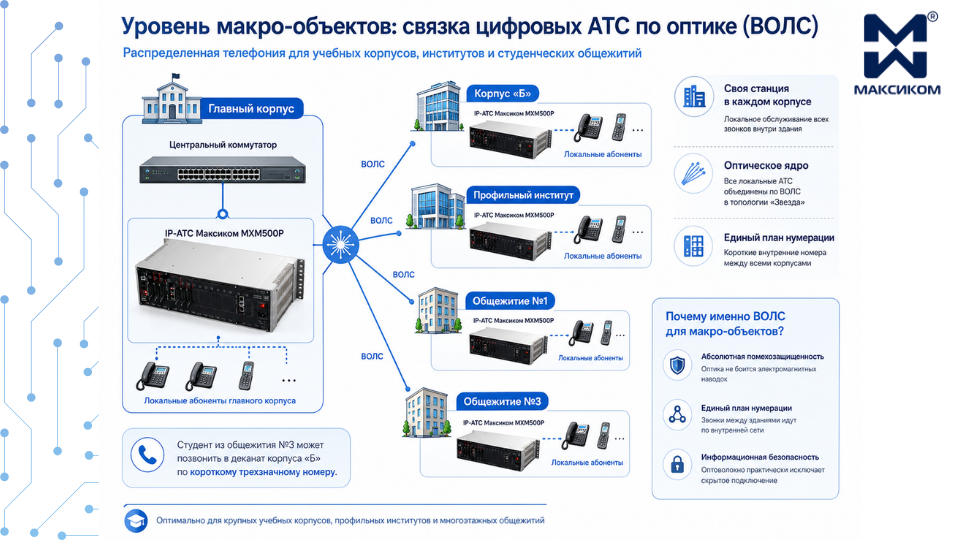

1. Уровень макро-объектов: связка цифровых АТС по оптике (ВОЛС)

Для крупных зданий — главных учебных корпусов, профильных институтов и многоэтажных студенческих общежитий, где концентрация абонентов исчисляется сотнями. Тянуть телефонный кабель от каждого аппарата в общежитии к центральной АТС в главном корпусе — безумие. Вместо этого применяется распределенная схема:

• Своя станция в каждом корпусе. В ключевых зданиях устанавливаются надежные цифровые IP-АТС Максиком MXM500P. Они локально обслуживают все звонки внутри своего корпуса,
• Оптическое ядро. Все локальные станции объединяются в единую сеть с помощью волоконно-оптических линий связи (ВОЛС). Оптимальная топология здесь — «Звезда», где все лучи сходятся к центральному коммутатору главного корпуса.

Почему именно ВОЛС для макро-объектов?

Абсолютная помехозащищенность. Оптика не боится электромагнитных наводок, что важно для научных корпусов, где работают мощные установки (синхротроны, томографы, серверные), способные давать наводки на обычный медный кабель.

Единый план нумерации. Разрозненные АТС сливаются в один виртуальный организм. Студент из общежития №3 может позвонить в деканат корпуса «Б» по короткому трехзначному номеру. Трафик идет по вашей внутренней оптике, а значит, счета за межгород и звонки по городу сокращаются до нуля.

Информационная безопасность. К оптоволоконному кабелю практически невозможно подключиться незаметно для прослушивания переговоров.

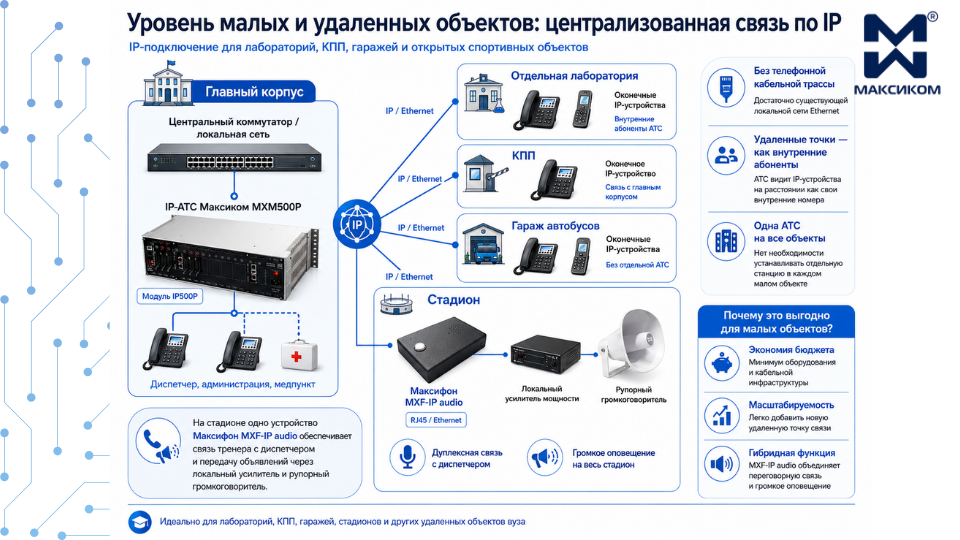

2. Уровень малых и удаленных объектов: централизованная связь по IP

Но что делать с объектами, где нужно всего несколько точек связи? Отдельно стоящая лаборатория, дальний пропускной пункт (КПП), гараж для автобусов вуза или открытый стадион.

Решение: в главную АТС (например, в ту же MXM500P) устанавливается специальная плата IP-расширения (модуль IP500P). А дальше происходит магия:

• В удаленное здание не нужно тянуть телефонные провода — достаточно уже существующей компьютерной локальной сети (Ethernet),
• На месте устанавливаются оконечные IP-устройства, которые главная АТС видит как своих внутренних абонентов, несмотря на километры расстояния.

Пример идеального инженерного решения: Максифон MXF-IP audio на стадионе

• Представьте вузовский стадион. Нам нужно организовать там связь тренера с администрацией и возможность громкого оповещения во время соревнований или ЧС,
• Вместо горы оборудования мы ставим всего одно антивандальное переговорное устройство Максифон MXF-IP audio. Оно подключается в обычный порт локальной сети (RJ45).

• Во-первых, это полноценный дуплексный интерком: тренер нажимает кнопку и мгновенно связывается с диспетчером или медпунктом,
• Во-вторых, Максифон имеет линейный аудиовыход. К нему напрямую подключается локальный усилитель мощности и уличные рупорные громкоговорители. Теперь диспетчер из главного корпуса может не только поговорить с тренером, но и сделать громкое объявление на весь стадион через это же устройство.

Именно такой гибридный подход позволяет ИТ-департаменту вуза создать бесперебойную систему связи, где ни один рубль из бюджета не потрачен впустую.

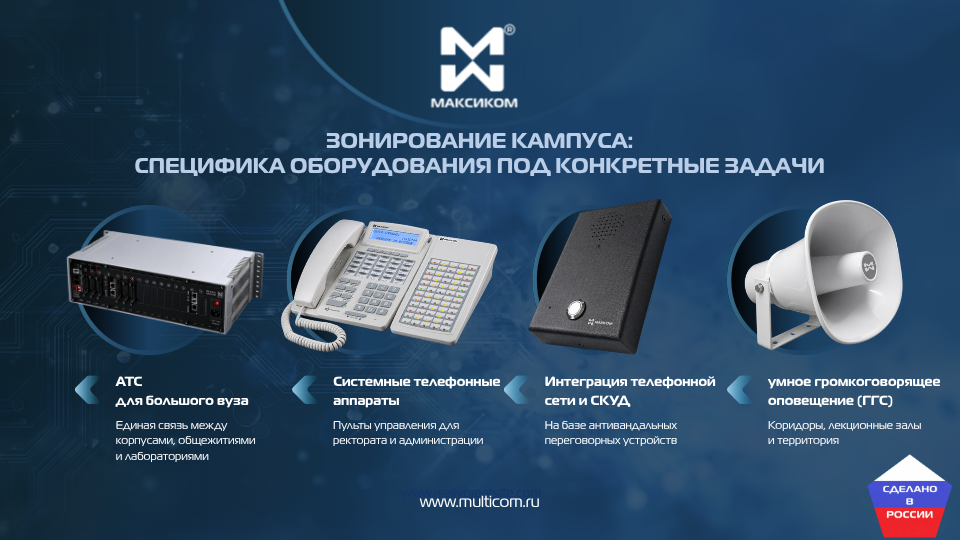

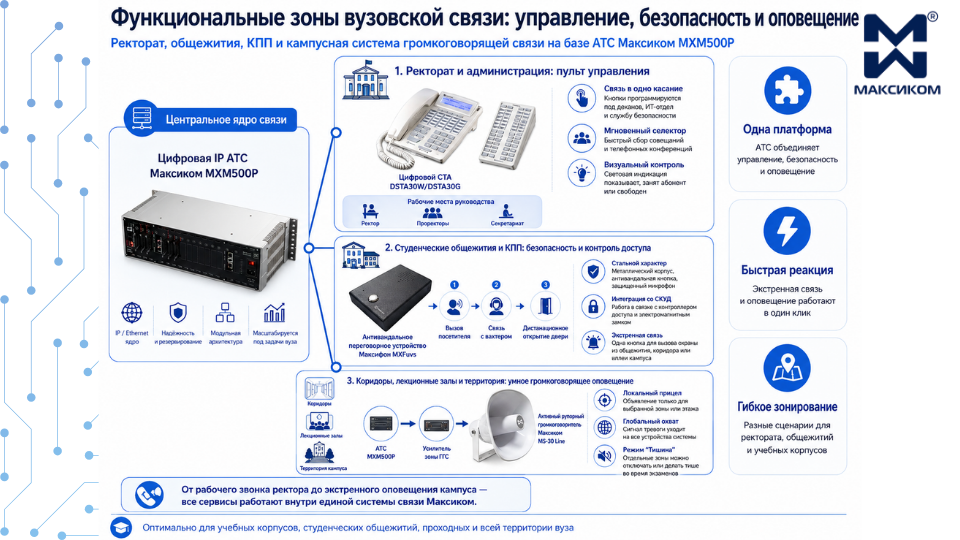

Зонирование кампуса: специфика оборудования под конкретные задачи

Попытка установить во всех помещениях университета одинаковые телефонные аппараты — огромная стратегическая ошибка. У каждого сектора кампуса свой ритм жизни, свои угрозы и свои требования к коммуникации.

Инженеры «Мультиком» предлагают делить территорию вуза на функциональные зоны и оснащать каждую из них строго специализированным оборудованием линейки «Максиком» и «Максифон».

1. Ректорат и администрация: пульт управления

Для высшего руководства вуза телефон — главный инструмент оперативного управления. Проректору или ректору некогда выискивать длинные номера деканов в справочниках, особенно в горячую пору приемной кампании, сессий или проверок Минобрнауки.

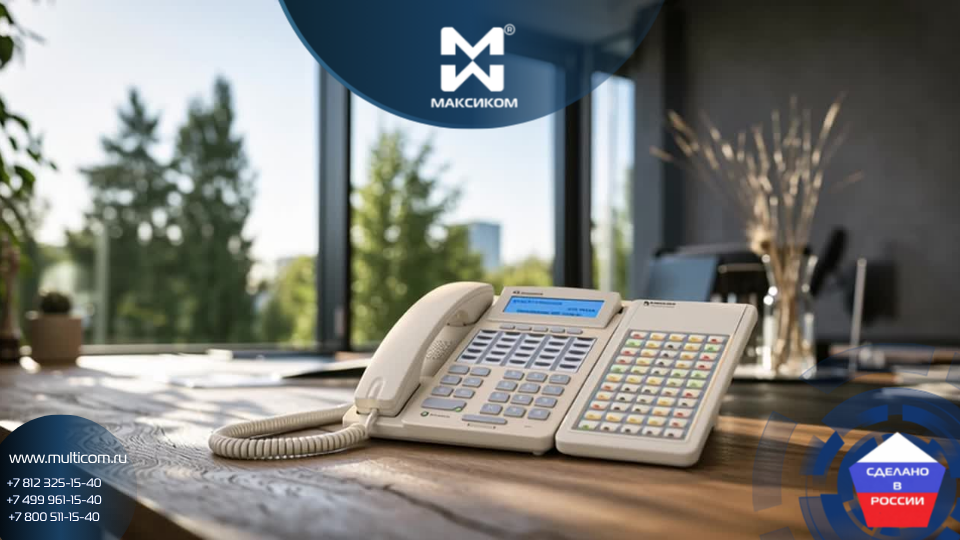

Поэтому рабочие места топ-менеджмента вуза оснащаются системными телефонными аппаратами (СТА) с подключаемыми консолями расширения.

Что это дает на практике?

Связь в одно касание: каждая кнопка на консоли программируется под конкретного сотрудника (декана, начальника ИТ-отдела, руководителя службы безопасности). Один клик — и пошел вызов.

Мгновенный селектор: возможность за секунды собрать экстренное совещание или телефонную конференцию со всеми ключевыми сотрудниками, даже если они сидят в корпусах на разных концах города.

Визуальный контроль: светодиодная индикация на кнопках СТА сразу показывает статус абонента. Ректор видит, занят сейчас декан нужного факультета или свободен, не совершая лишних звонков.

2. Студенческие общежития и КПП: безопасность и контроль доступа (СКУД)

Студенческий городок — зона повышенной ответственности. Сюда не должны проникать посторонние, а связь между жилыми блоками, дежурным комендантом и главным постом охраны должна работать безупречно, 24/7.

Обычные пластиковые телефоны в коридорах общежитий долго не живут — студенческая жизнь бывает весьма бурной. Решение от «Мультиком» — интеграция телефонной сети со СКУД на базе антивандальных переговорных устройств серии «Максифон».

Что это дает на практике?

Стальной характер: «Максифоны» выпускаются в прочных металлических корпусах, снабжены антивандальными кнопками и защищенными микрофонами. Их невозможно разбить, расковырять или незаметно вырвать с корнем.

Интеграция с замками: устройства работают в связке с контроллерами доступа. Посетитель нажимает кнопку вызова на входе в общежитие связывается с вахтером вахтер нажимает кнопку на своем телефоне и дистанционно открывает электромагнитный замок двери.

Точки экстренной связи: размещение «Максифонов» в коридорах общежитий, цокольных этажах и на темных аллеях кампуса позволяет студенту в случае опасности мгновенно вызвать охрану одной кнопкой.

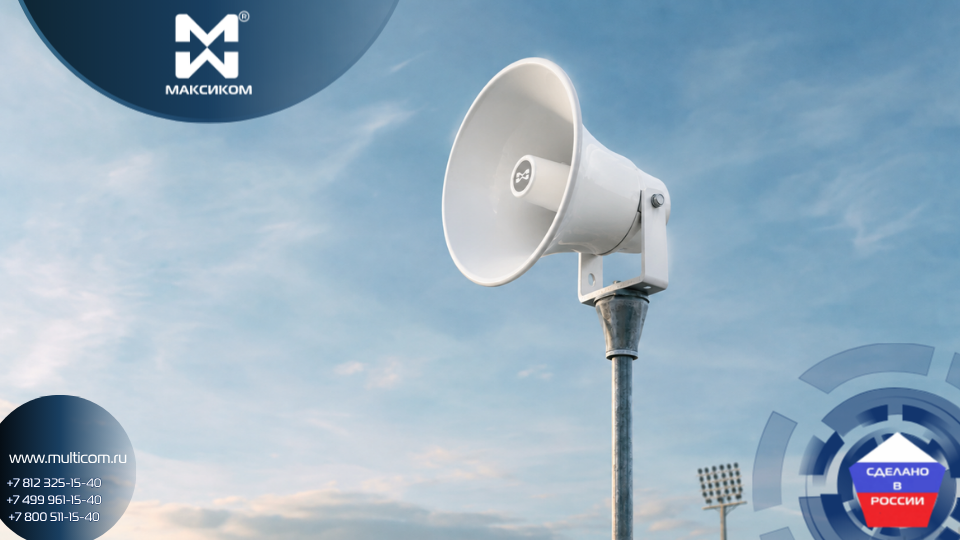

3. Коридоры, лекционные залы и территория: умное громкоговорящее оповещение (ГГС)

В обычном режиме ГГС в вузе нужна для рабочих объявлений («Студентам такой-то группы срочно явиться в деканат»), трансляции сигналов начала и окончания пар или трансляции гимна на праздниках. В экстренном режиме — это главная артерия системы оповещения о чрезвычайных ситуациях (ГОЧС).

Главное преимущество АТС Максиком MXM500P — возможность многоуровневого гибкого зонирования звука:

• Локальный прицел — диспетчер или секретарь факультета может сделать объявление только для конкретной зоны (например, только на 3-м этаже корпуса гуманитарных наук, абсолютно не отвлекая физиков или химиков в соседних крыльях),
• Глобальный охват — в случае ЧС сигнал тревоги в один клик уходит на абсолютно все устройства системы — потолочные динамики в коридорах, настенные колонки в огромных потоковых аудиториях и мощные уличные рупоры на территории кампуса,
• Режим «Тишина» — возможность программно отключать или делать тише громкую связь в зонах проведения экзаменов, защиты дипломов или научных советов, чтобы не нарушать учебный процесс.

Подводные камни проектирования и расчета

Ошибка в спецификации на этапе тендера может обернуться тем, что посреди учебного года ИТ-директору придется судорожно искать бюджет на дозакупку оборудования, а проректору — объяснять проверяющим органам, почему система не взлетела.

Давайте разберем три главных подводных камня, о которые чаще всего спотыкаются при расчете систем связи для крупных образовательных учреждений, и то, как инженеры «Мультиком» помогают их обойти.

Камень 1. Проектирование без учета расширения

Вуз можно рассматривать как живой, постоянно растущий организм. Сегодня вы открываете новую ИТ-лабораторию, завтра — строите новый кампус или объединяетесь с другим институтом.

Типичная ошибка: рассчитать емкость АТС ровно под текущее количество сотрудников и кабинетов. Как только штатное расписание расширяется хотя бы на 10–15 новых абонентов, выясняется, что свободные порты на станции закончились, и нужно покупать новую АТС.

Решение от «Мультиком»: при расчете спецификации наши инженеры всегда закладывают резервную емкость не менее 20–30% по абонентским и соединительным линиям. Благодаря блочно-модульной архитектуре флагманской цифровой АТС Максиком MXM500P, вам не нужно сразу оплачивать лишнее оборудование. Вы получаете платформу, потенциал которой можно наращивать годами. Станция растет вместе с вашим вузом!

Камень 2. Монолитная архитектура вместо модульной

Многие зарубежные и некоторые отечественные бренды предлагают монолитные решения: «Вот вам коробка на 100 номеров, если нужно 105 — покупайте вторую коробку и пытайтесь их связать». Для распределенного вуза это финансовая катастрофа.

Решение от «Мультиком»: архитектура Максиком MXM500P построена по принципу конструктора. Станция имеет слоты для установки универсальных плат расширения.

Что нужно сделать?

• Добавилась новая кафедра на 20 телефонов?
• Как это решается в МАКСИКОМ MXM500P?
• Просто вставляем плату абонентских линий (АЛ) в свободный слот.

Что нужно сделать?

• Решили подключить удаленное общежитие по IP?
• Как это решается в МАКСИКОМ MXM500P?
• Добавляем плату IP-модуля (IP500P).

Что нужно сделать?

• Нужно провести громкую связь в новый корпус?
• Как это решается в МАКСИКОМ MXM500P?
• Устанавливаем плату адаптера громкоговорящей связи.

Никакого демонтажа системы, никакой замены базового блока. Модернизация занимает минимум времени и требует копеечных (по меркам ИТ-бюджетов вуза) вложений.

Камень 3. «Выбросить старое, купить новое» (расточительство бюджета)

Когда вуз решает перейти на современную цифровую или IP-связь, некоторые интеграторы ставят жесткое условие: «Всю старую инфраструктуру — на свалку! Покупайте у нас 1500 новых IP-телефонов». Для государственного учреждения с жестким бюджетом это звучит как приговор. Ведь на балансе вуза могут стоять тысячи абсолютно рабочих, надежных аналоговых аппаратов.

Решение от «Мультиком»:

Мы придерживаемся принципа бережной модернизации и сохранения прошлых инвестиций заказчика. АТС линейки «Максиком» уникальны своей гибридностью и всеядностью:

• Они великолепно работают в связке с новейшими IP-технологиями и цифровыми системными аппаратами ректората,
• При этом они бесшовно интегрируют старый парк аналоговых телефонов вуза. Вы можете оставить привычные дисковые или кнопочные аппараты на кафедрах, в библиотеках и хозблоках. Они будут исправно выполнять свои функции, а вуз сэкономит миллионы рублей на закупке оконечных устройств.

Технологический суверенитет и реальный экономический эффект

Подводя итог, стоит признать: модернизация связи в масштабах целого распределенного вуза — масштабный и ответственный шаг. Но в современных реалиях уже не просто косметический ремонт ИТ-инфраструктуры, а стратегическая необходимость, которая закрывает сразу два важнейших вопроса: безопасность и жесткую экономию бюджета.

1. Экономика проекта: когда инвестиции возвращаются

Цифровизация кампуса на базе решений «Мультиком» окупает себя гораздо быстрее, чем кажется на первый взгляд. Оптимизация расходов происходит сразу по нескольким направлениям:

• Ноль рублей за внутренний трафик — все звонки между корпусами, общежитиями, удаленными лабораториями и спортивными объектами полностью уходят из сетей городских операторов в вашу внутреннюю сеть (ВОЛС и/или IP),
• Сокращение затрат на обслуживание — вместо целого штата инженеров, которые раньше вручную настраивали «разношерстные» АТС в каждом здании, вы получаете единую централизованную точку администрирования. Один ИТ-специалист может управлять всей сетью кампуса прямо из своего кабинета,
• Бережное отношение к ресурсам — возможность сохранить и подключить тысячи уже имеющихся у вуза аналоговых аппаратов позволяет сберечь до 40% бюджета на модернизацию по сравнению с полной заменой сети на дорогостоящие зарубежные IP-телефоны.

2. Технологический суверенитет: безопасность без компромиссов

Для государственных, ведомственных и национальных исследовательских университетов вопрос происхождения оборудования давно перестал быть просто строчкой в тендерной документации. В текущих реалиях — это фундамент безопасности.

Аппаратные и программные решения линейки «Максиком» и «Максифон» разработаны и производятся на территории России. Это полностью отечественный продукт, имеющий все необходимые сертификаты соответствия для использования в образовательных учреждениях.

Что это дает вузу на практике?

• Защита от санкционных рисков: Вашу АТС никто удаленно не заблокирует, не лишит лицензии и не отключит от обновлений по прихоти зарубежного вендора,
• Гарантия сервиса и запчастей: никакого параллельного импорта, ожидания деталей месяцами и переплат. Все платы расширения, переговорные устройства и комплектующие всегда в наличии на складе производителя,
• Прямая техподдержка: Вы общаетесь напрямую с инженерами-разработчиками, которые знают каждую микросхему в АТС и помогут адаптировать систему под любые нестандартные задачи вашего кампуса.

Время действовать: сделайте первый шаг к умному кампусу!

Проектирование связи для распределенного учебного заведения —задача, в которой нет незначительных деталей. Нужно учесть этажность зданий, толщину стен в лабораториях, количество студентов в общежитиях и уже проложенные кабельные трассы.

Не пытайтесь угадать идеальную спецификацию вслепую! Доверьте эту работу профессионалам. Инженеры компании «Мультиком» готовы провести комплексный бесплатный аудит вашей текущей инфраструктуры связи:

• Мы внимательно изучим план вашего кампуса и техническое задание,
• Рассчитаем оптимальную емкость АТС Максиком MXM500P с учетом резерва на будущее развитие,
• Подберем гибридную схему, которая решит задачи ректората, общежитий и безопасности, сэкономив ваши деньги,
• Предоставим готовую, прозрачную и обоснованную спецификацию оборудования для согласования или подготовки к тендеру.

Давайте вместе построим надежную, безопасную и экономную цифровую среду для вашего университета.

«Мультиком» — российский разработчик систем связи с 1989 года.
