Единая система связи образовательного кластера: объединяем корпуса школы и решаем 5 задач, с которыми не справляются сотовая связь и мегафоны

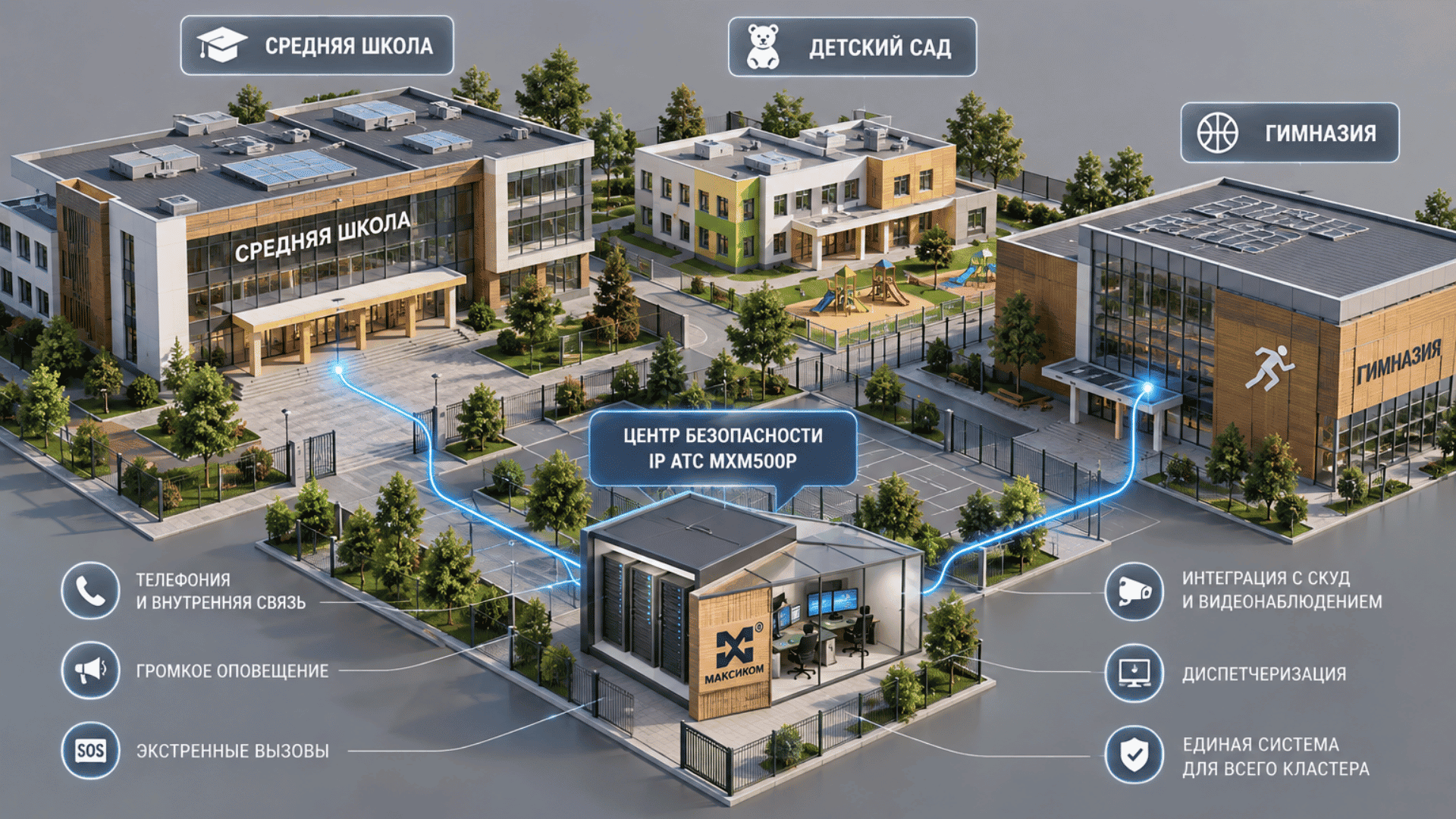

Безопасность современного образовательного комплекса
Современная школа давно переросла формат одного типового трехэтажного здания. Сегодня образовательное учреждение — это нередко масштабный кластер или объединенный образовательный центр (ОЦ), где под одним юридическим лицом и общим руководством работают:
- корпус старшей и средней школы;
- отдельный корпус начальных классов;
- два или три отдельно стоящих детских сада (ДОУ);
- физкультурно-оздоровительный или спортивный комплекс со стадионом;
- мастерские, лаборатории и хозяйственные постройки.
Площадки такого кластера могут находиться как на единой огороженной территории, так и на удалении в несколько сотен метров или даже километров друг от друга. При этом требования к безопасности, антитеррористической защищенности и оперативности управления остаются строгими и персональными для директора и службы охраны.
В случае нештатной ситуации счет идет на секунды. Но на практике большинство руководителей и специалистов по безопасности сталкиваются с опасной иллюзией защищенности, полагаясь на привычные каналы:
- Мобильная связь и мессенджеры подводят первыми. При возникновении серьезного инцидента городские базовые станции моментально перегружаются звонками напуганных детей и родителей. Педагог в стрессе теряет драгоценное время на разблокировку смартфона и поиск номеров в телефонной книге. Кроме того, на уроках и особенно во время сдачи ОГЭ/ЕГЭ личные телефоны часто убраны или сданы,
- Классические сирены и общешкольные мегафоны провоцируют панику. Громкий недифференцированный сигнал общей тревоги нередко вызывает давку на выходах и лестницах — именно то, чего в ряде экстренных ситуаций (например, при угрозе нападения) нужно избегать любой ценой,
- Главный дефицит — отсутствие адресной обратной связи. Стандартное громкоговорящее оповещение работает только в одну сторону. Руководитель или начальник охраны объявляет сообщение в пустоту, не зная, что происходит в заблокированном кабинете химии на 3-м этаже, слышат ли их дети и требуется ли кому-то экстренная помощь прямо сейчас.
Чтобы распределенный образовательный кластер функционировал как единый слаженный организм, необходим конвергентный контур связи и безопасности школы. Он должен объединять классическую телефонию, пульты оперативной связи для школ, громкоговорящее вещание для школ, СКУД на калитках и — самое главное — антивандальные устройства двусторонней дуплексной связи в каждом классе и группе.
О чем мы расскажем в этой статье:
- Архитектура единого кластера: как объединить удаленные корпуса, детские сады и спорткомплексы через цифровые IP АТС и гибридные станции в защищенную сеть с единым номерным планом
- 5 сценариев в жизни образовательного учреждения,
- Внештатная угроза проникновения (нападение/агрессор): директивный тихий ввод инструкций в классы, скрытый вызов охраны и акустический мониторинг звукового фона в кабинете без демаскирующих сигналов
- Острое медицинское ЧП на уроке или в детском саду: вызов дежурного медика нажатием одной кнопки без набора номера и автоматическая переадресация при его занятости
- Поэтапная зонная эвакуация при задымлении: разделение здания на независимые зоны оповещения для предотвращения давки на лестницах и прямая координация заблокированных классов
- Общешкольные трансляции, озвучивание открытых территорий и защита от телефонного терроризма
- Координация потоков (карантинные меры и регламенты ОГЭ/ЕГЭ): бесконтактное управление перемещениями без использования мобильных телефонов
- Экономика и надежность: гибридная топология против чистого IP: почему медная двухпроводная абонентская линия в учебные классы надежнее, дешевле и устойчивее к обесточиванию, чем установка сотен дорогих сетевых интеркомов с PoE-коммутаторами
- Пошаговый план внедрения для директора и проектировщика: от аудита существующей кабельной инфраструктуры до программирования приоритетов вызовов на пультах оперативной связи
Архитектура единого контура: как связать распределенный кластер
Главная инженерная сложность образовательного кластера — объединить объекты разного назначения и возраста постройки в единую, централизованно управляемую систему связи и безопасности.
Учебные корпуса, удаленные детские сады, спортивные площадки и контрольно-пропускные пункты должны обладать как полной локальной автономностью, так и сквозным подчинением единому диспетчерскому центру.

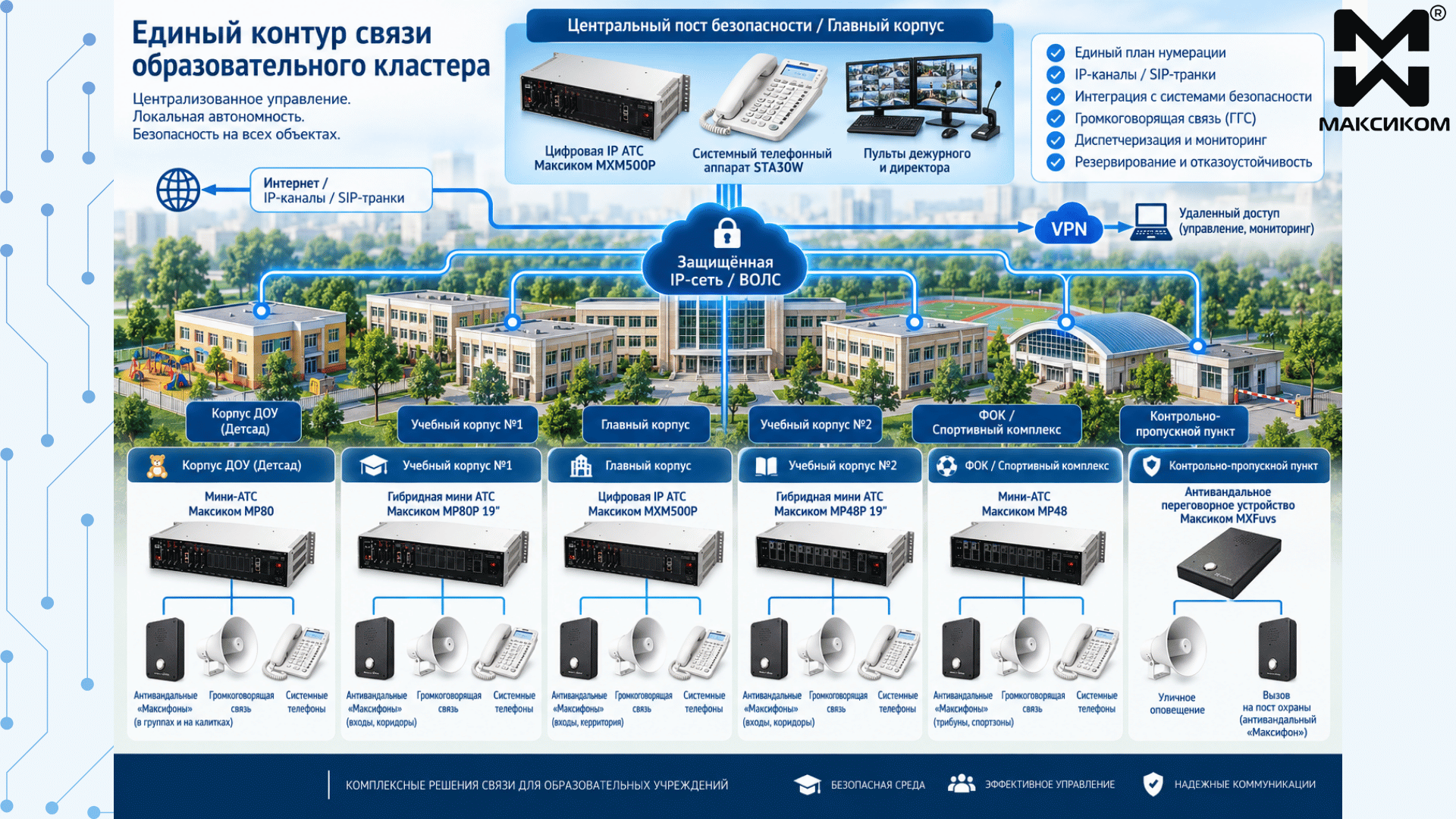

Топология сети: центральное ядро и удаленные площадки
Для распределенного кластера оптимальна радиально-узловая архитектура (звезда), где ключевые узлы объединяются по защищенным цифровым и IP-каналам, а внутри каждого здания разворачивается надежная проводная абонентская сеть.

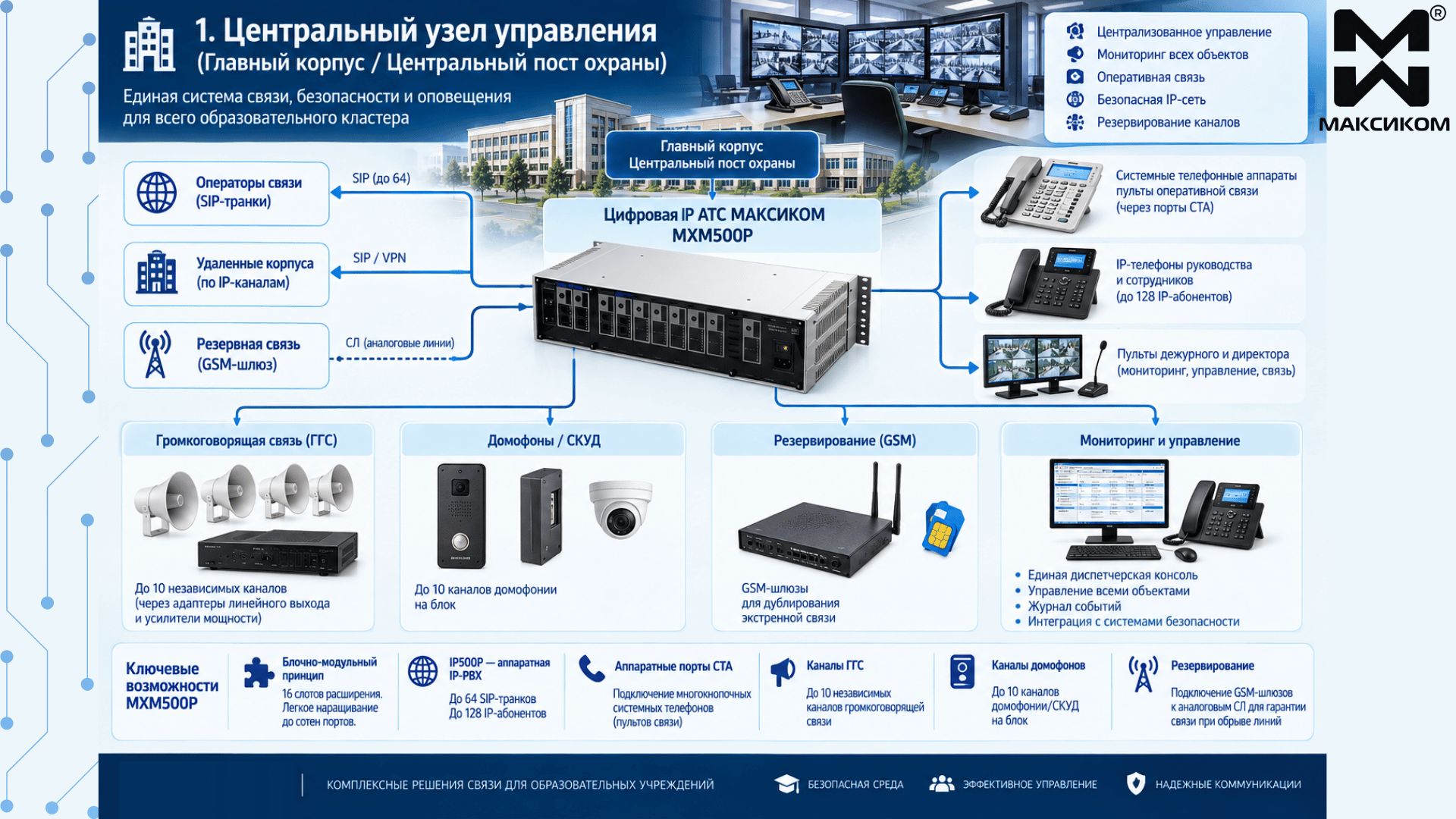

1. Центральный узел управления (Главный корпус / Центральный пост охраны)
Ядром комплекса выступает цифровая IP АТС:
- Блочно-модульный принцип — базовый блок станции имеет 16 слотов расширения. При росте потребностей кластера блоки легко объединяются в единый комплекс, наращивая емкость до сотен портов без замены базовой инфраструктуры,
- Плата IP500P — превращает станцию в мощную аппаратную IP-PBX. Плата обеспечивает подключение до 64 SIP-транков (для связи с операторами телефонии и удаленными корпусами) и до 128 внутренних IP-абонентов (IP-телефоны руководства, программные SIP-клиенты),
- Аппаратные порты СТА — выделенные интерфейсы для подключения многокнопочных системных телефонных аппаратов (пультов оперативной связи),
- Каналы ГГС: к одному блоку АТС можно подключить до 10 независимых каналов громкоговорящей связи через адаптеры линейного выхода и усилители мощности для зонированного вещания,
- Каналы домофонов — поддержка прямого подключения до 10 каналов домофонии/переговорных устройств СКУД на блок,
- Резервирование каналов — возможность подключения GSM-шлюзов к аналоговым соединительным линиям (СЛ) для гарантированного дублирования экстренной связи через сотовые сети при обрыве или саботаже проводных городских линий.

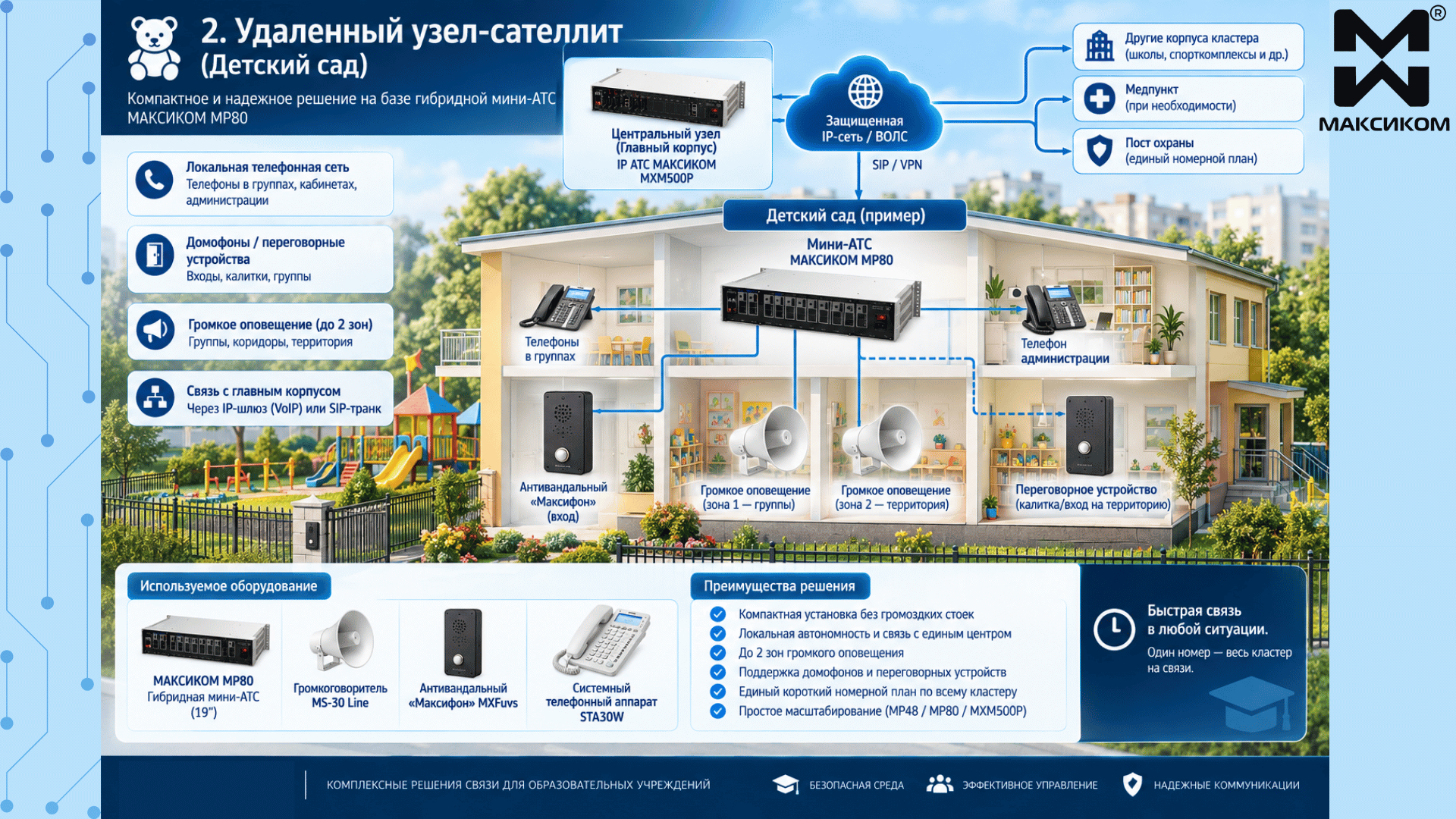

2. Удаленные узлы-сателлиты (детские сады, спорткомплексы, учебные мастерские)
В отдельно стоящих зданиях кластера не требуется устанавливать громоздкие коммутационные стойки. Оптимальное решение — гибридные станции:
- Станции обслуживают локальную телефонную сеть здания, переговорные устройства в группах/залах и до 2 независимых зон громкого оповещения,
- Объединение с центральной АТС главного корпуса выполняется через IP-шлюзы (VoIP) или по SIP-транкам.
В результате весь кластер получает единый короткий номерной план: воспитатель ДОУ или тренер в спортзале набирает двузначный или трехзначный номер и напрямую связывается с центральным постом охраны или медпунктом.
Последняя миля в кабинеты: почему гибридная архитектура надежнее и выгоднее чистого IP
Сегодня при проектировании слаботочных систем школ часто звучит идея: «Давайте сделаем всё на чистом IP — заведем витую пару и поставим SIP-интерком в каждый класс». На практике для образовательного учреждения такой подход несет серьезные скрытые риски и многократное удорожание сметы.

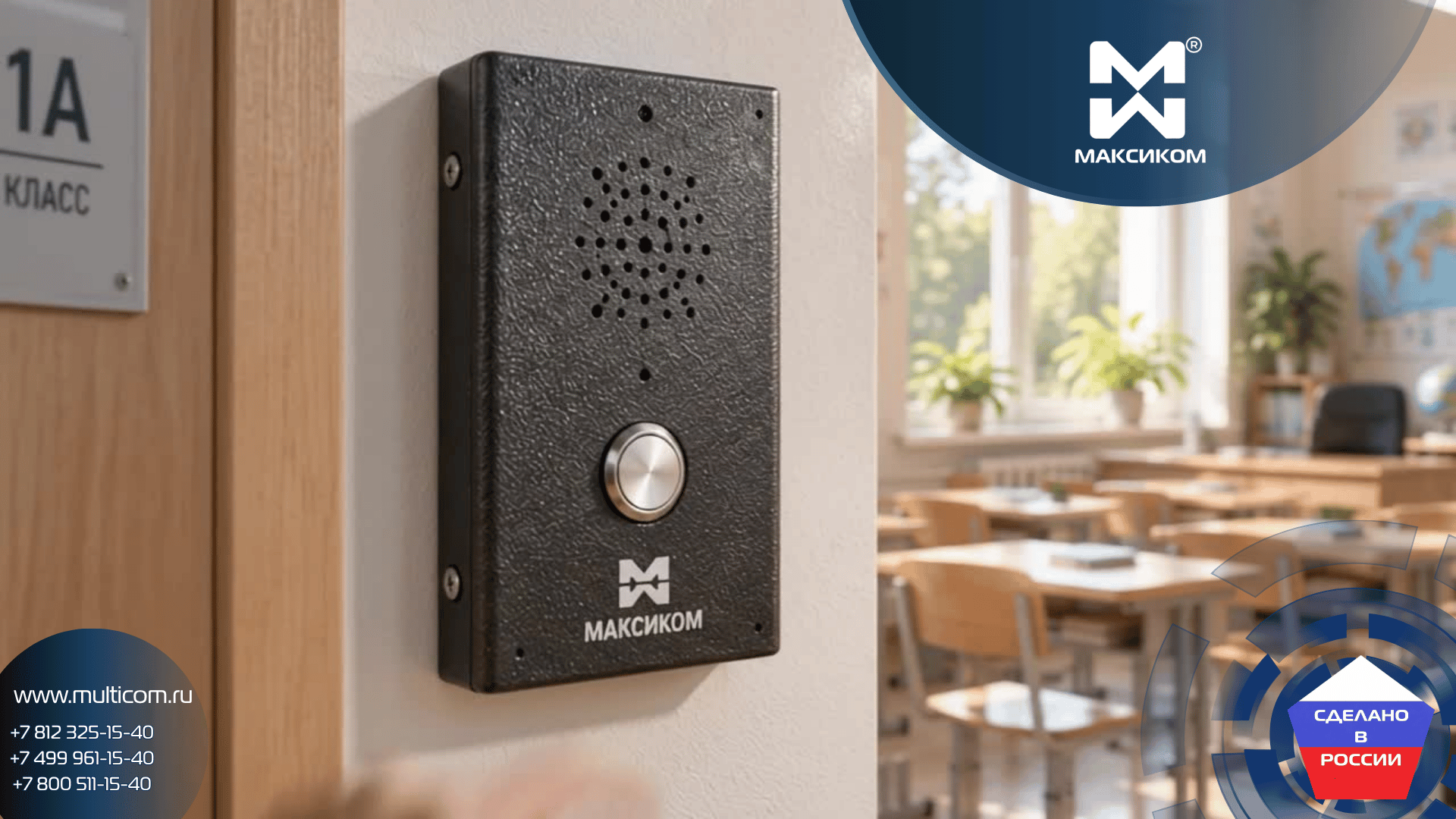

Стоимость кабельной инфраструктуры:
- Чистая IP-сеть (SIP-домофоны в классах): высокая. В каждый кабинет требуется отдельный кабель UTP Cat.5e/6 со строгим ограничением длины сегмента до 100 метров,
- Гибридная топология (АТС + аналоговые абонентские линии): минимальная. Используется стандартный двухпроводный телефонный кабель (ТРП, ТПП или свободные пары витой пары). Дальность устойчивой работы линии достигает 1–2 км.
Сетевое оборудование:
- Чистая IP-сеть: высокие затраты и сложность. Требуются десятки дорогих управляемых PoE-коммутаторов, этажные телекоммуникационные шкафы и оптические аплинки,
- Гибридная топология: дополнительное оборудование не требуется. Все оконечные переговорные устройства питаются напрямую от портов абонентских линий (АЛ) центральной АТС.
Устойчивость к обесточиванию здания:
- Чистая IP-сеть: низкая. При пожаре, аварии или отключении электричества необходимо резервировать собственными аккумуляторами каждый этажный шкаф и каждый PoE-коммутатор,
- Гибридная топология: 100% автономность. Достаточно подключить один централизованный ИБП или комплект аккумуляторных батарей к блоку АТС — вся система связи и оповещения в кабинетах продолжит бесперебойную работу.
Уязвимость к кибератакам и сбоям ЛВС:
- Чистая IP-сеть: высокая. Зависание сетевого коммутатора, широковещательный шторм, вирусная активность или конфликт IP-адресов в локальной сети кластера могут парализовать экстренную связь,
- Гибридная топология: абсолютная надежность. Выделенный физический двухпроводный контур АТС полностью изолирован от общешкольной компьютерной сети, внешних атак и сетевых сбоев.
Использование старых линий (реновация и капремонт):
- Чистая IP-сеть: невозможно. Требуется полный демонтаж старой проводки, штробление стен, укладка кабель-каналов и серьезные строительно-монтажные работы в учебных помещениях,
- Гибридная топология: подходит для быстрой модернизации. Антивандальные переговорные устройства и телефонные аппараты подключаются по уже существующим в здании школы двухпроводным линиям без повреждения ремонта.

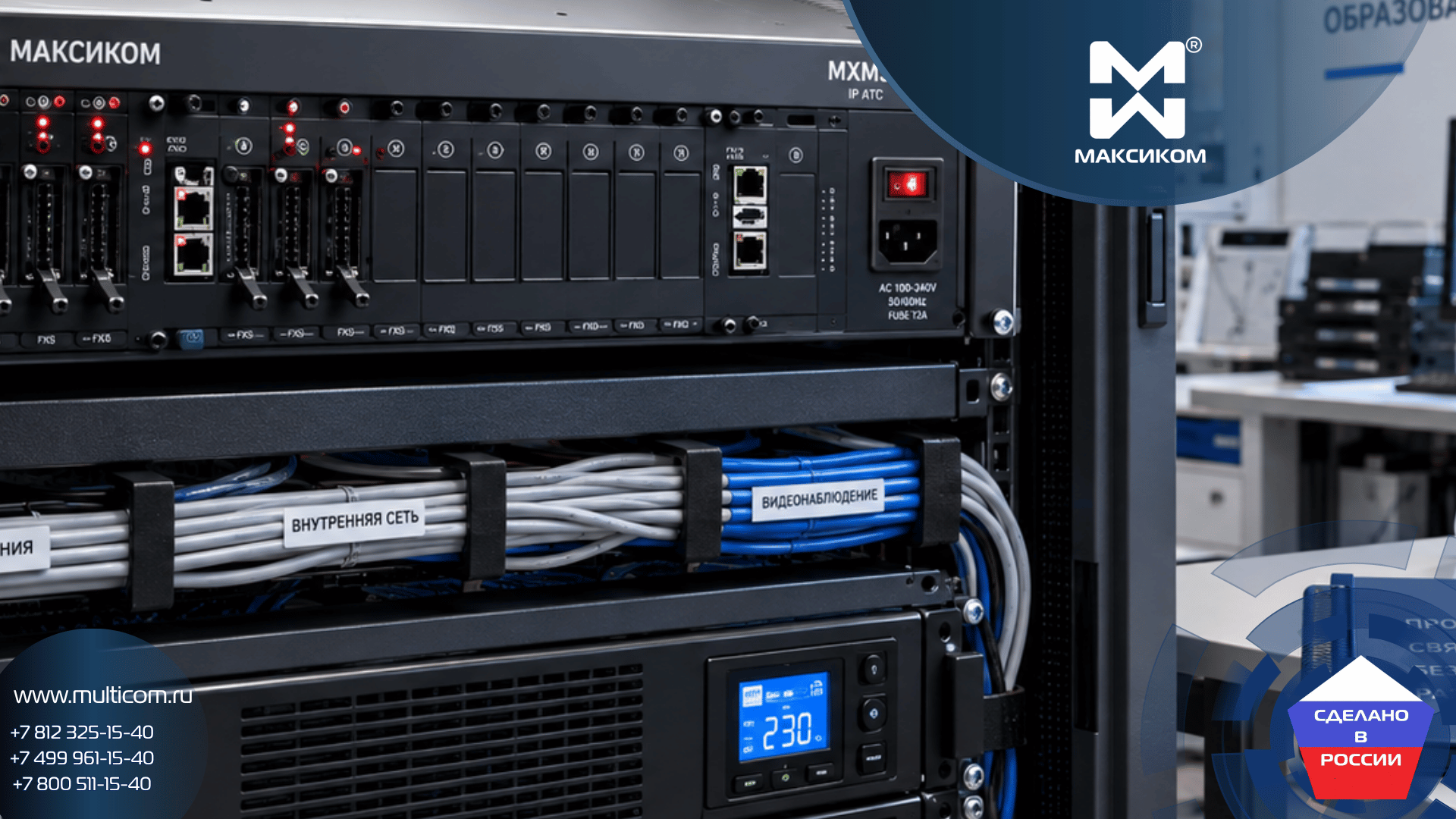

Инженерный вывод: цифровые и IP-технологии в платформе
эффективно используются там, где они дают максимальную гибкость — на уровне ядра системы, связи между корпусами и интеграции с внешними сетями. На уровне же конечных точек (классы, кабинеты, группы) двухпроводная абонентская топология обеспечивает непревзойденную живучесть и колоссальную экономию бюджета.

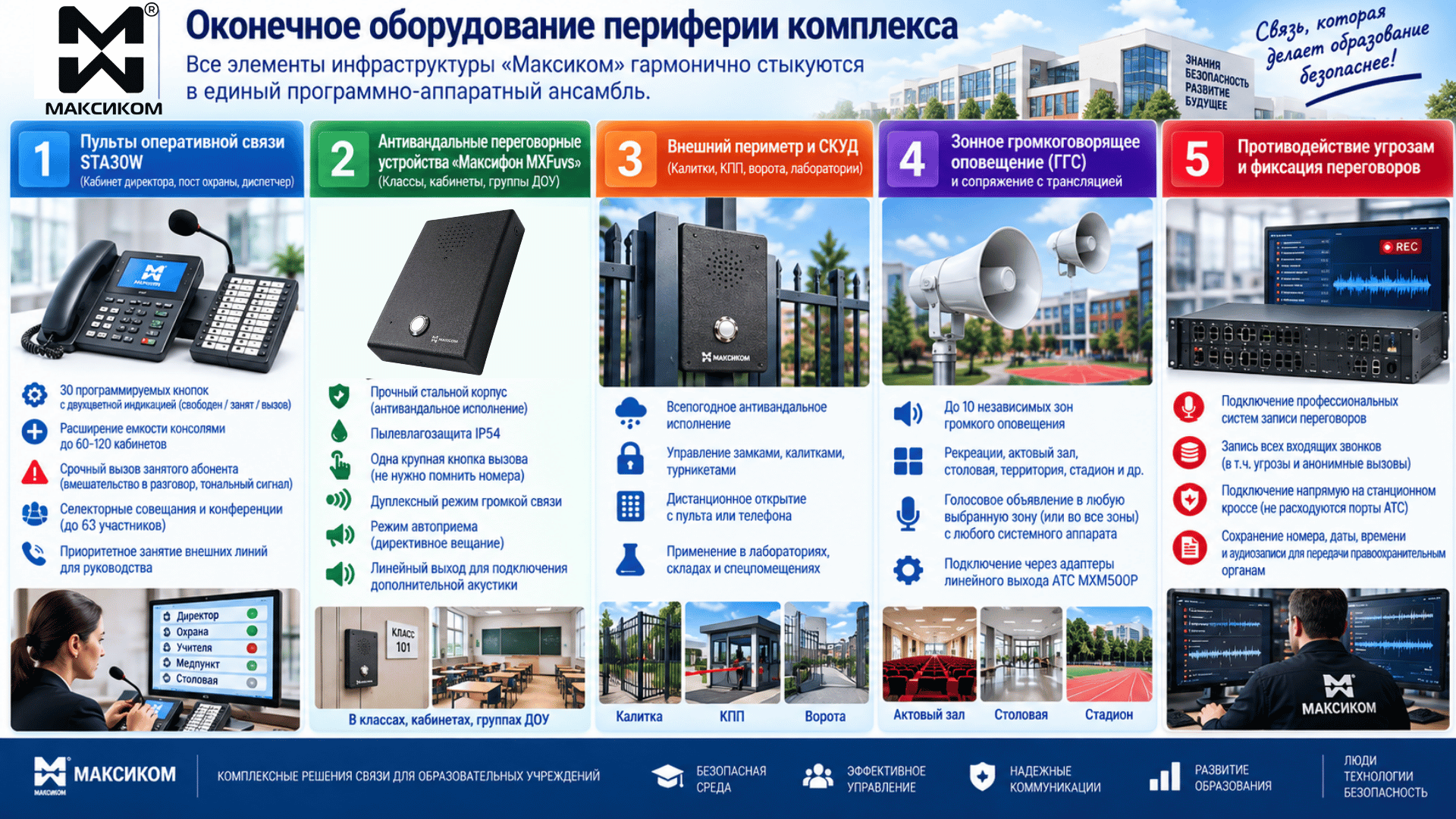

Оконечное оборудование периферии комплекса — все элементы инфраструктуры гармонично стыкуются в единый программно-аппаратный ансамбль.

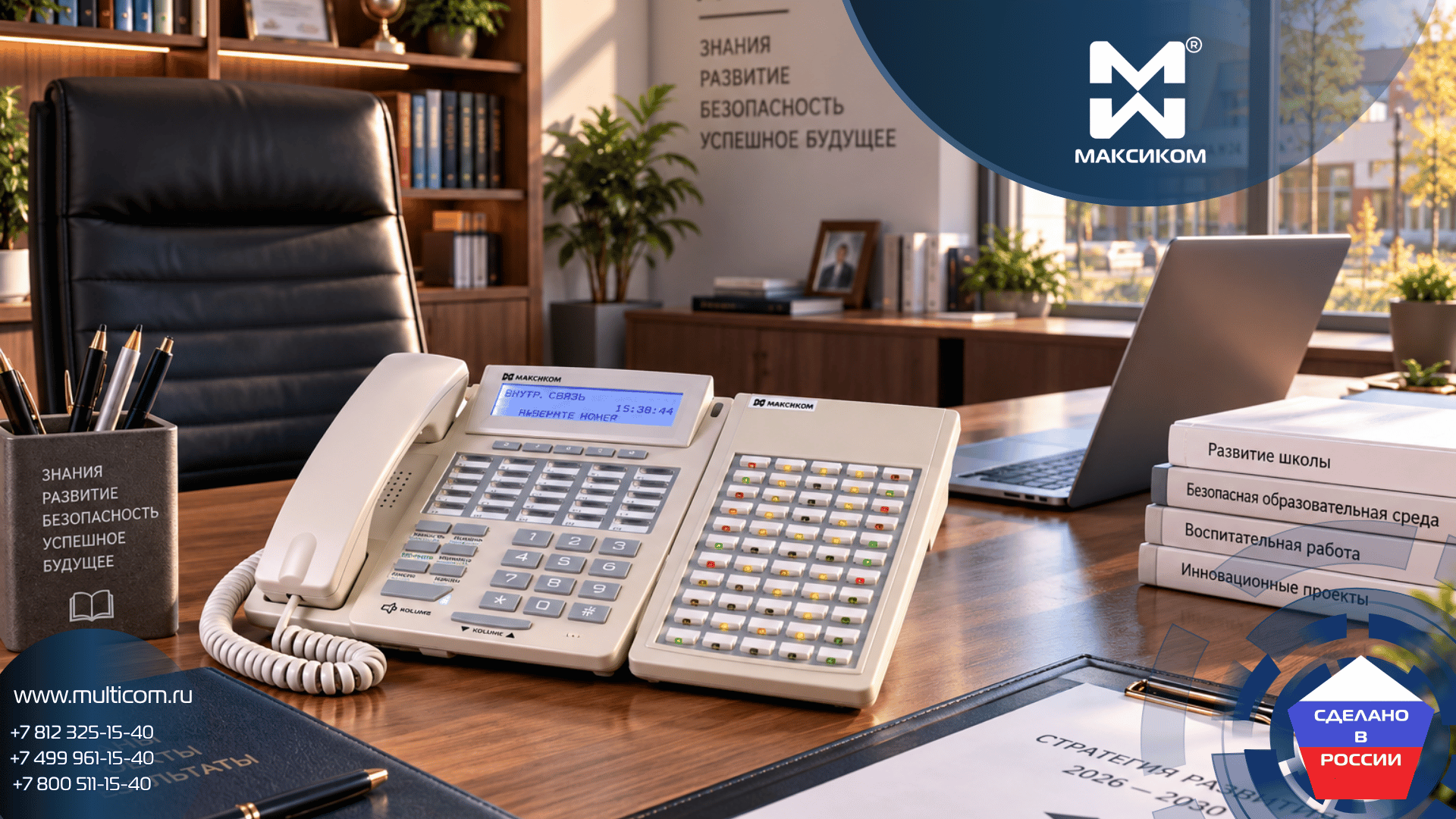

- Пульты оперативной связи (Кабинет директора, пост охраны, диспетчер)
- Антивандальные переговорные устройства (Классы, кабинеты, группы ДОУ)

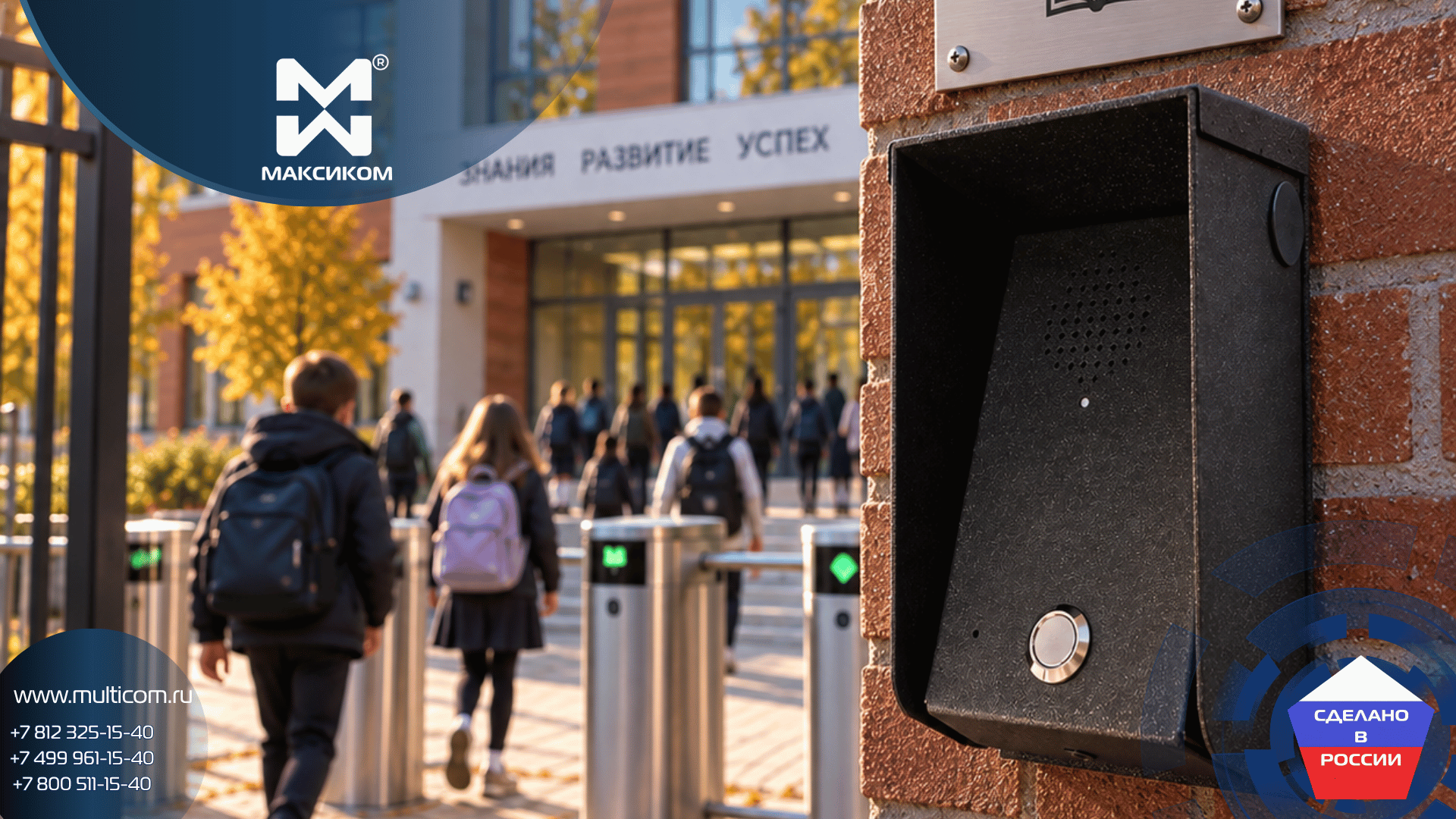

- Внешний периметр и СКУД (Калитки, КПП, ворота, лаборатории)
- Зонное громкоговорящее оповещение (ГГС) и сопряжение с трансляцией
- Противодействие угрозам и фиксация переговоров

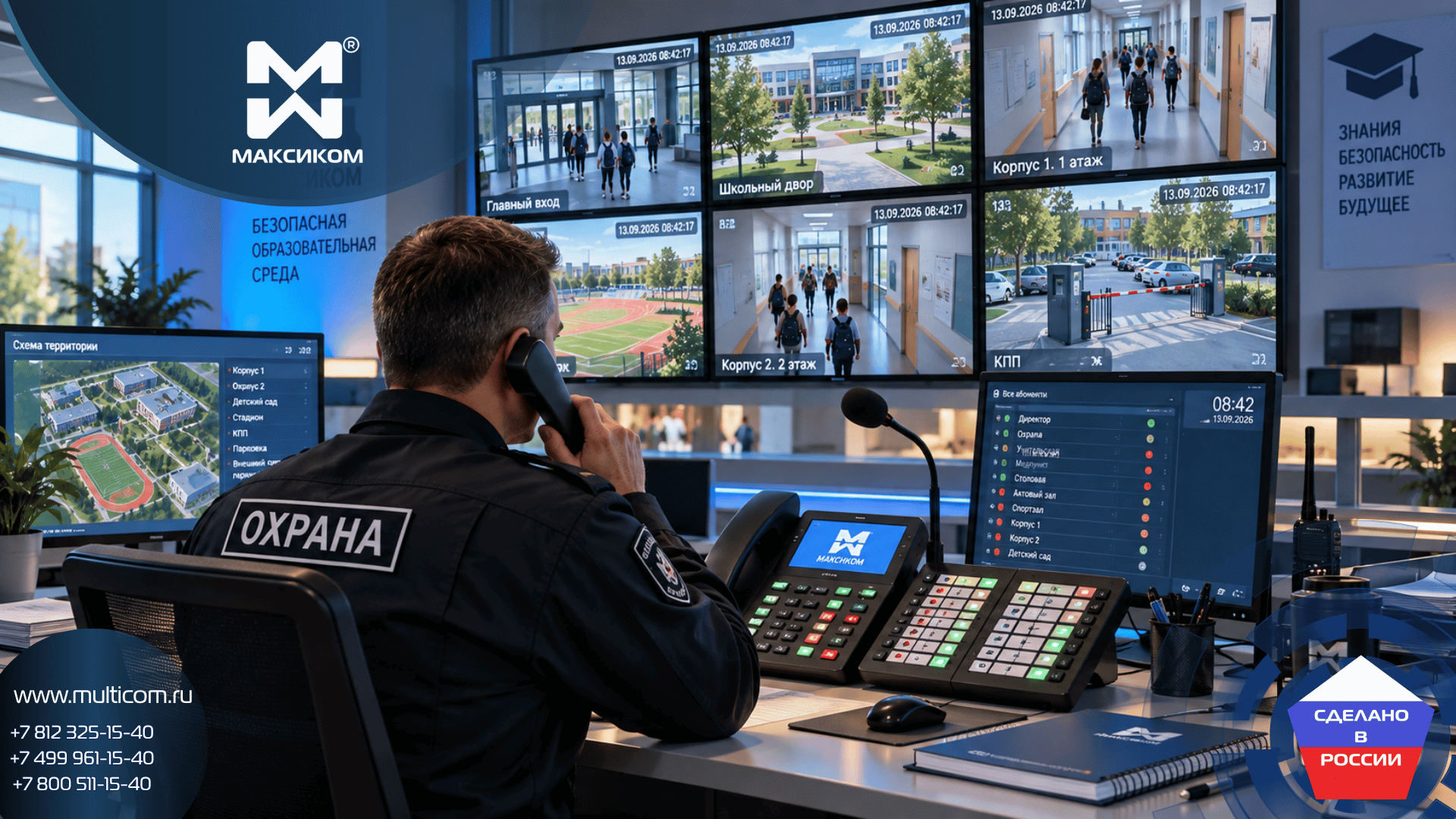

Практикум: 5 сценариев из жизни образовательного кластера и алгоритм работы оборудования
В критической ситуации безопасность образовательного учреждения зависит не от инструкций в папках, а от того, насколько быстро и точно передается команда исполнителю.
Рассмотрим 5 реальных внештатных ситуаций, с которыми сталкиваются руководители многокорпусных комплексов, и разберем пошаговый алгоритм работы оборудования.

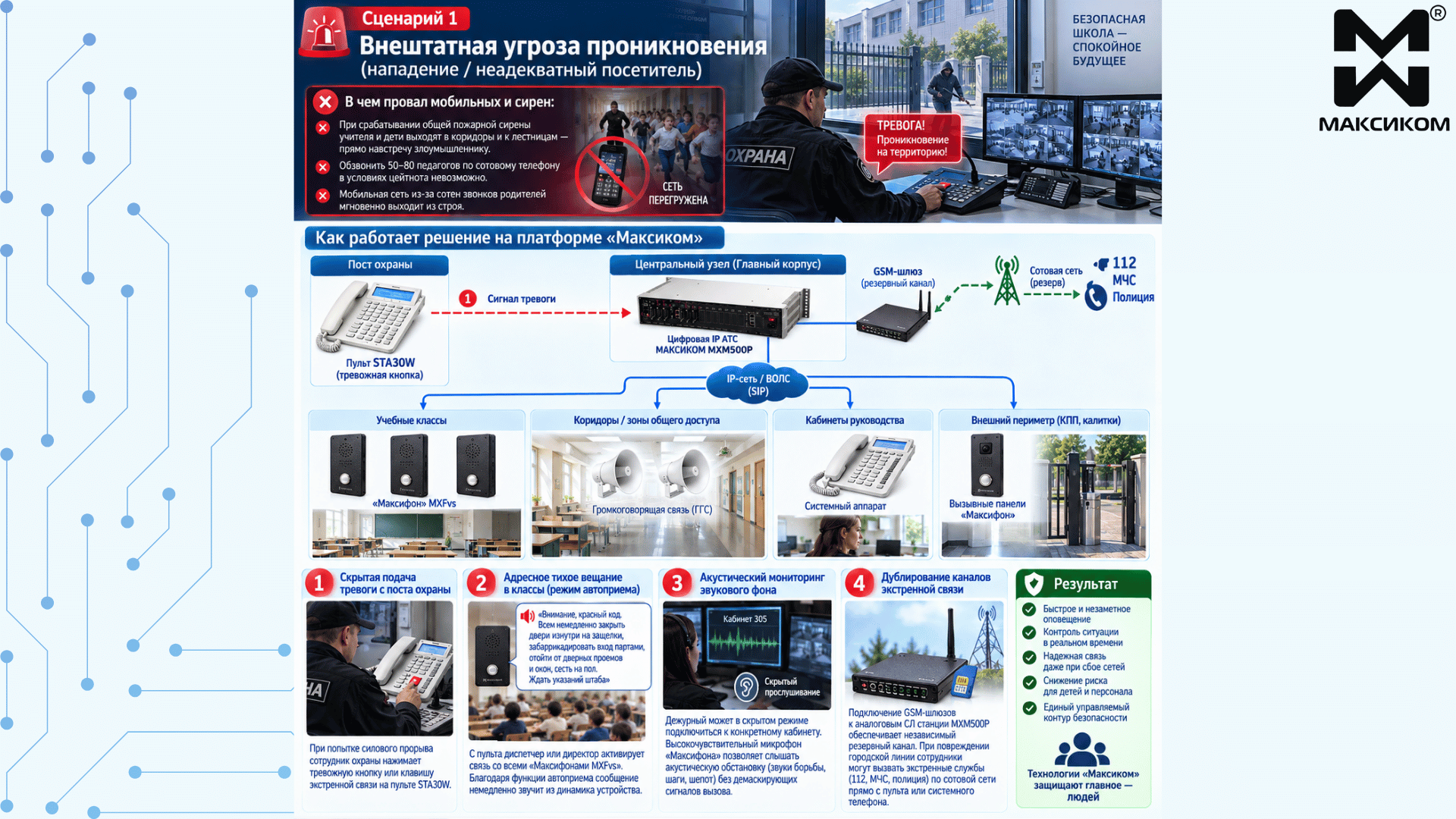

Сценарий 1. Внештатная угроза проникновения (нападение / неадекватный посетитель)
Алгоритм решения:
- Скрытая подача тревоги с поста охраны.
- Адресное тихое вещание в классы (режим автоприема).
- Акустический мониторинг звукового фона.
- Дублирование каналов экстренной связи через сотовые сети.

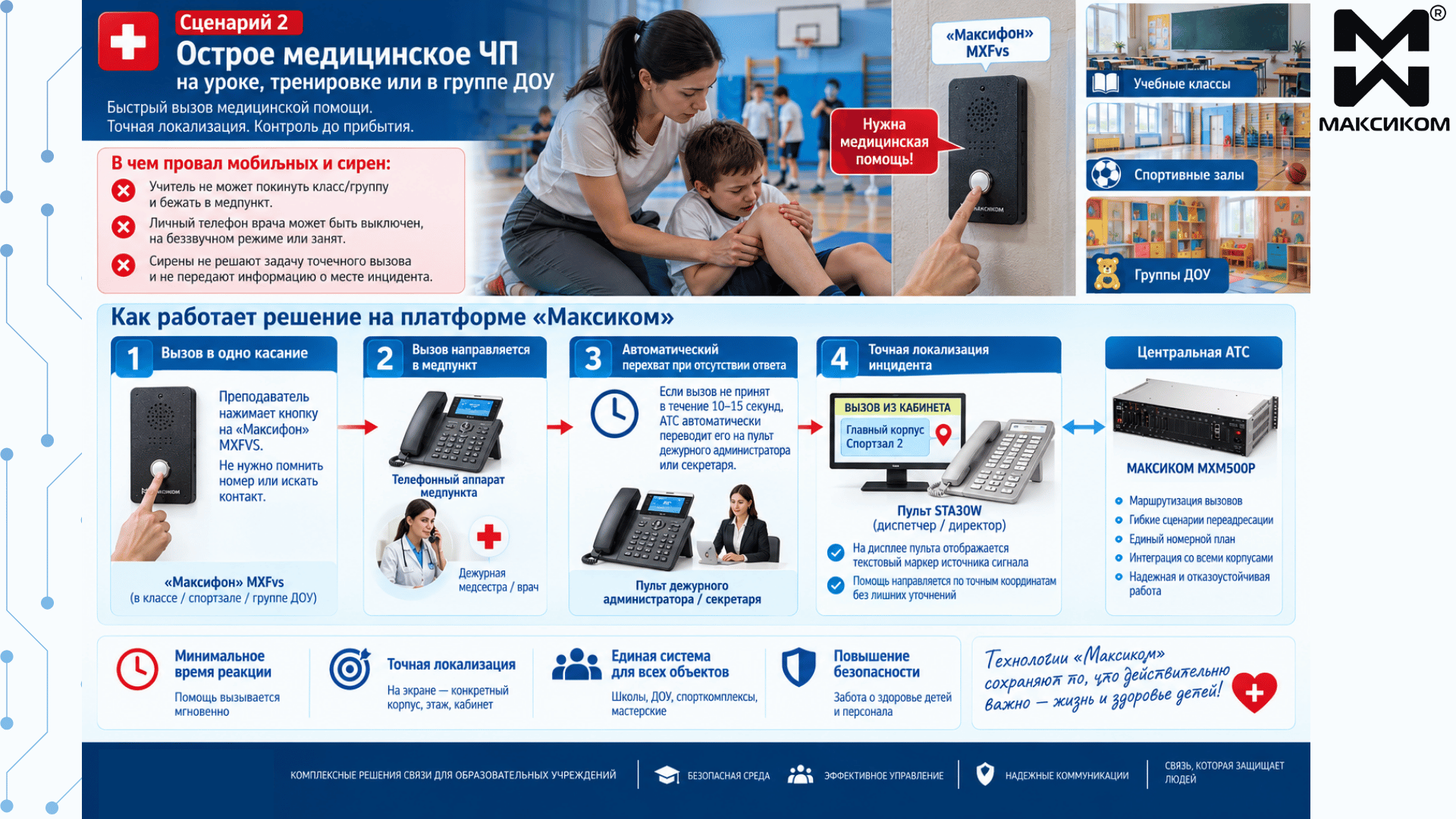

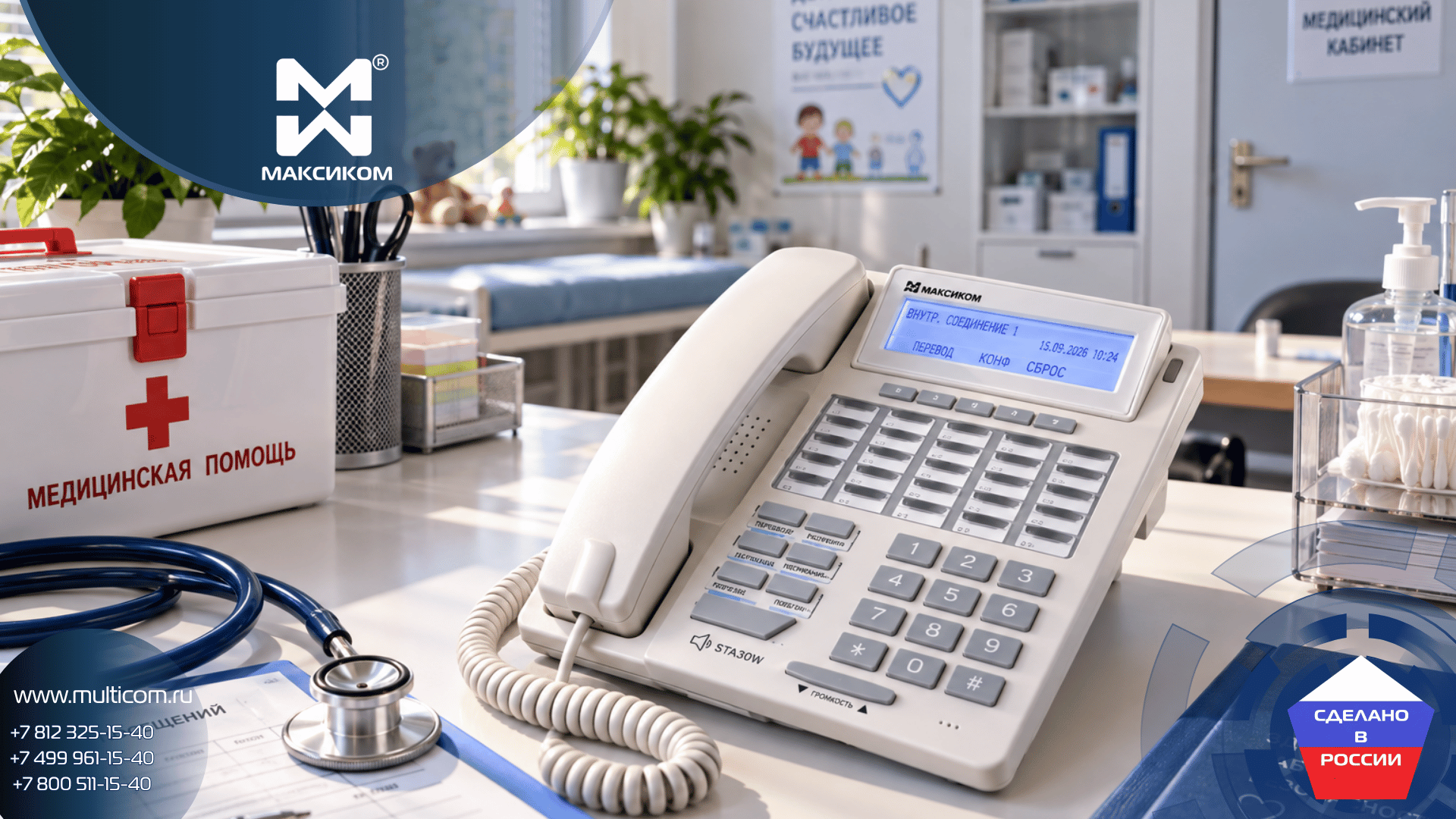

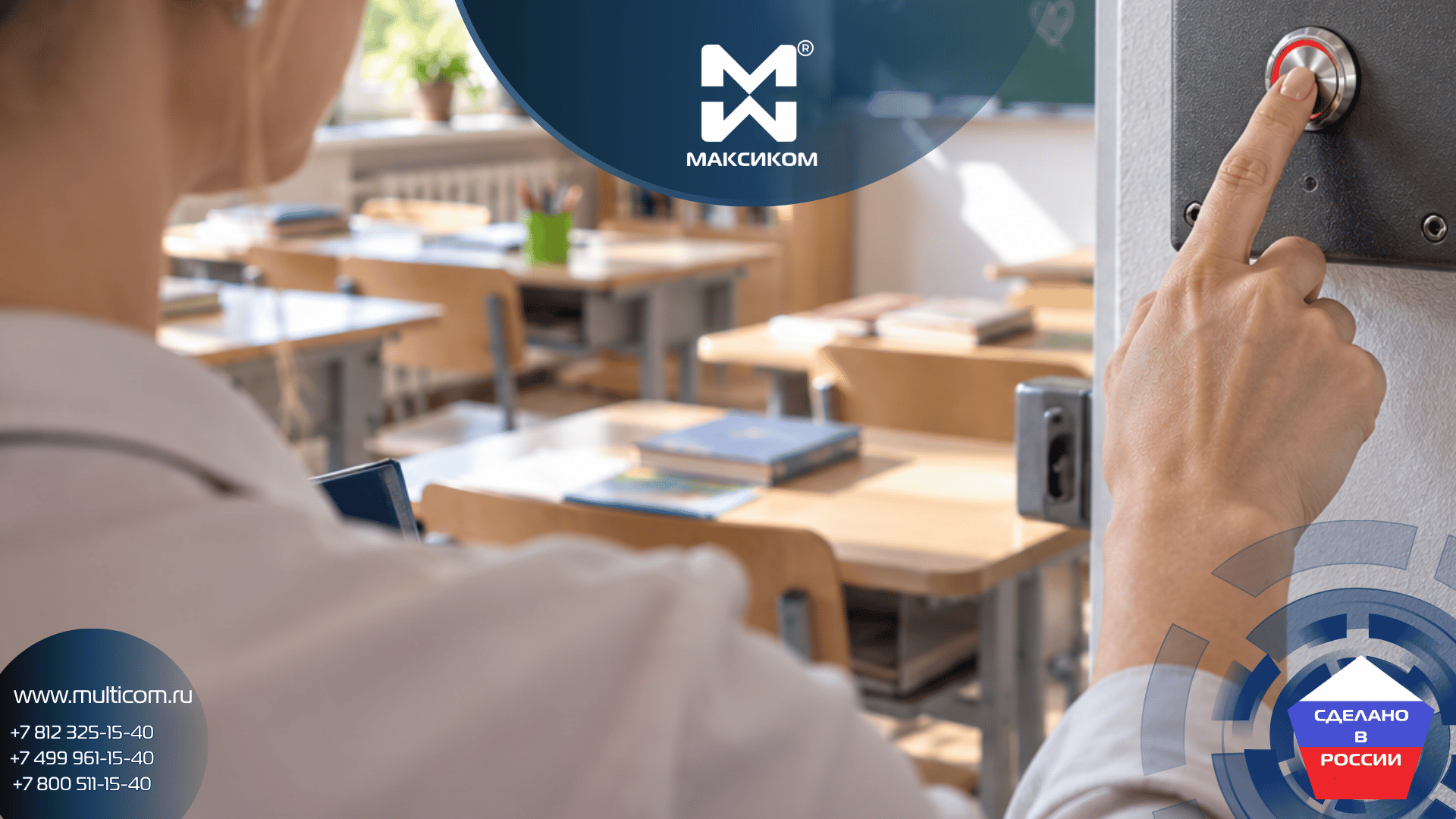

Сценарий 2. Острое медицинское ЧП на уроке, тренировке или в группе ДОУ
Алгоритм решения:
- Вызов в одно касание.
- Прямое наведение на медпункт.
- Автоматический перехват при отсутствии ответа.
- Точная локализация инцидента.

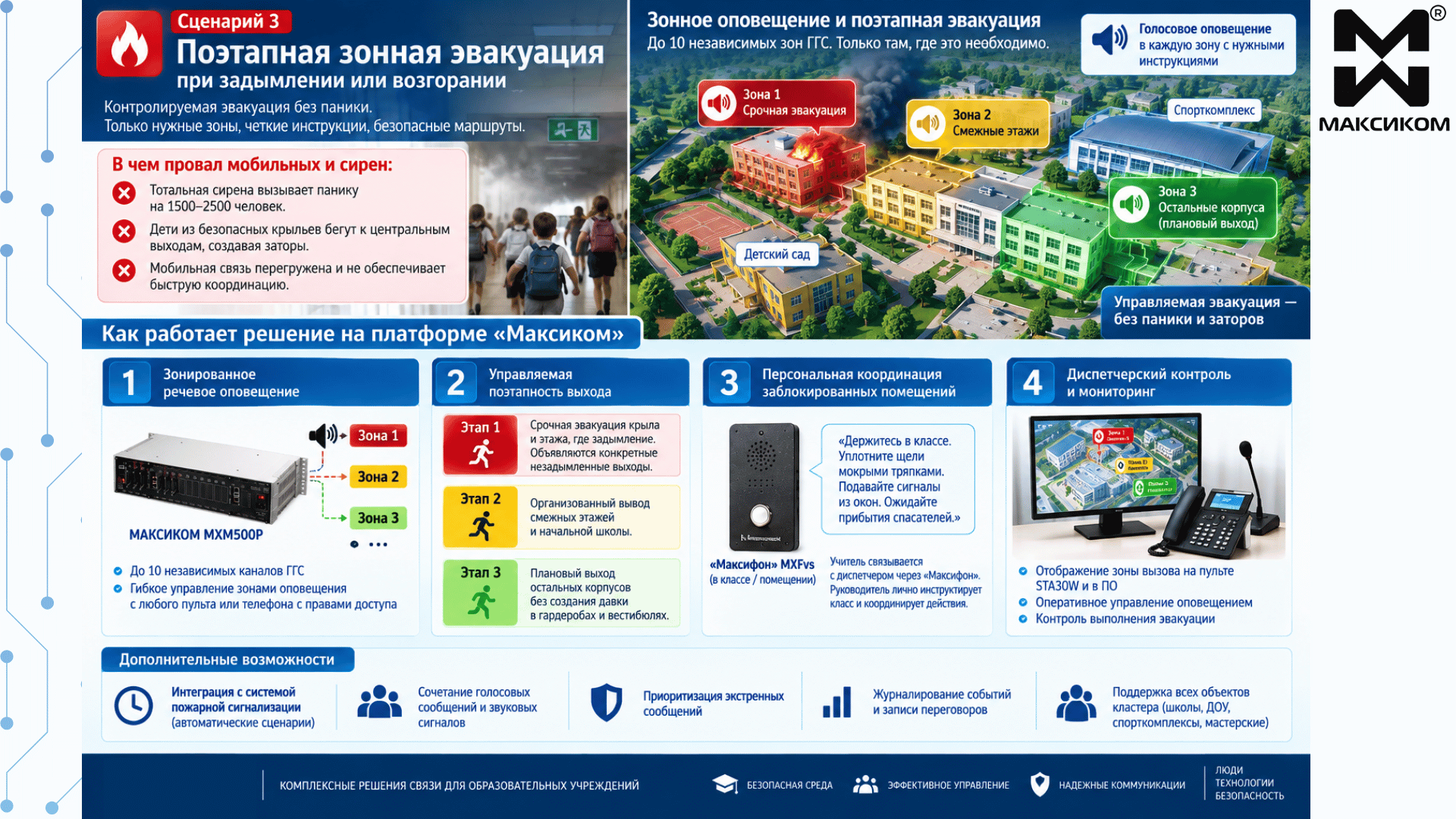

Сценарий 3. Поэтапная зонная эвакуация при задымлении или возгорании
Алгоритм решения:
- Зонированное речевое оповещение.
- Управляемая поэтапность выхода.
- Персональная координация заблокированных помещений.

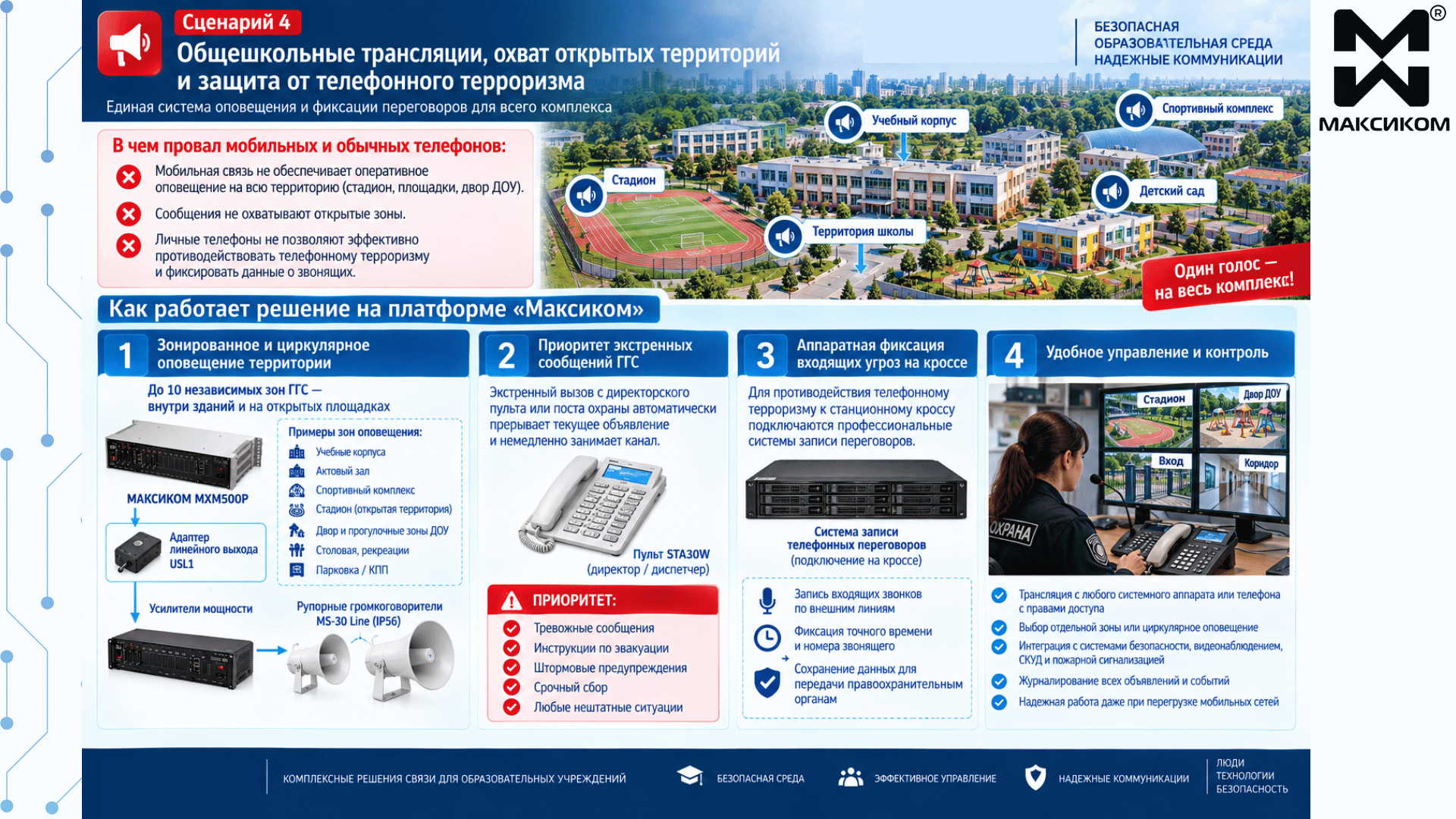

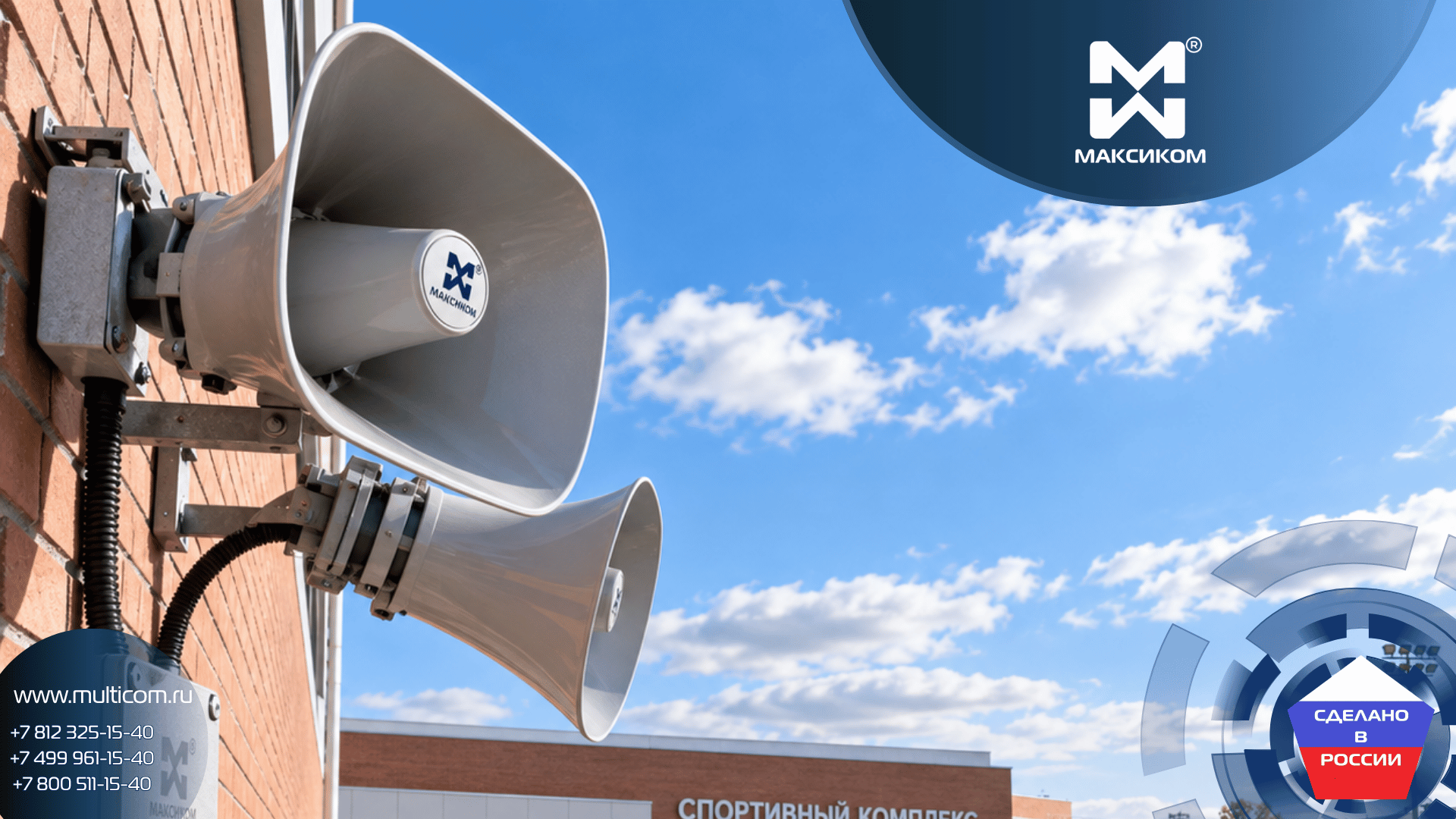

Сценарий 4. Общешкольные трансляции, охват открытых территорий и защита от телефонного терроризма
Алгоритм решения:
- Зонированное и циркулярное оповещение территории.
- Приоритет экстренных сообщений ГГС.
- Аппаратная фиксация входящих угроз на кроссе.

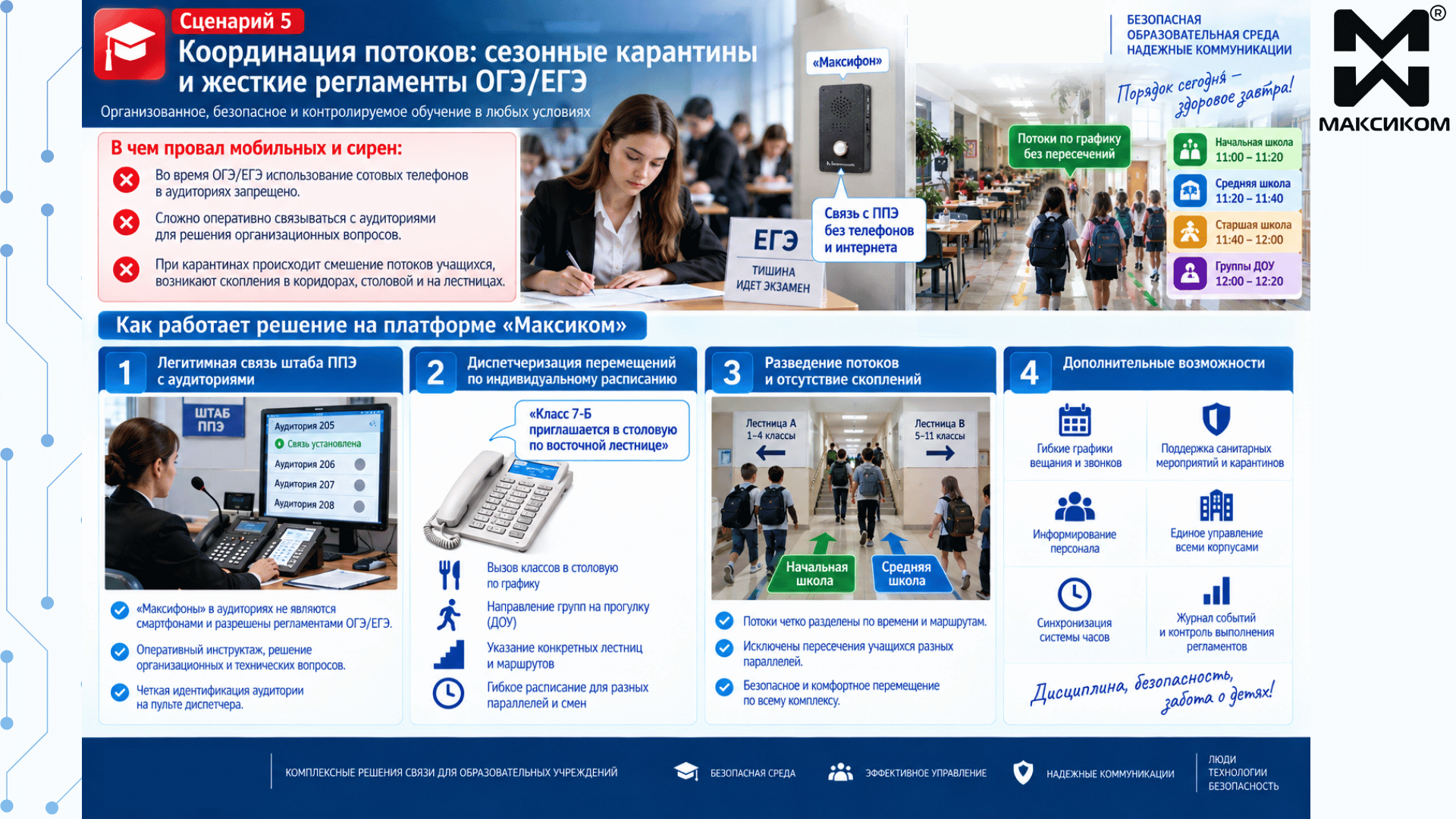

Сценарий 5. Координация потоков: сезонные карантины и жесткие регламенты ОГЭ/ЕГЭ
Алгоритм решения:
- Легитимная связь штаба ППЭ с аудиториями сдачи экзаменов.
- Диспетчеризация перемещений по расписанию.
- Отсутствие скоплений.
Экономика и надежность: гибридная топология против чистого IP
При модернизации или строительстве образовательного комплекса проектировщики и руководство неизбежно сталкиваются с дилеммой: строить систему оповещения и связи исключительно на базе сетевых IP-протоколов (SIP-интеркомы в каждый класс) либо использовать проверенную гибридную архитектуру.
На бумаге концепция всё по витой паре выглядит современно, но при детальном анализе проекта слаботочных сетей (раздел СС) она создает для учреждения критические уязвимости и многократно увеличивает смету.
Разбор для финансовой службы: где скрываются риски чистого IP
Кабельная сеть и ограничение дистанций:
- Стандарт Ethernet на витой паре (UTP Cat.5e) имеет жесткое физическое ограничение — не более 100 метров от коммутатора до оконечного устройства.
- В гибридной архитектуре периферийные устройства подключаются по обычным двухпроводным линиям связи, где устойчивая дальность работы достигает 1–2 км. Один центральный кросс закрывает потребности всего здания.
Проблема гарантированного электропитания (автономность при ЧС):
- Сетевые IP-интеркомы питаются по технологии PoE от коммутаторов.
- В системе с аппаратной IP АТС все оконечные переговорные устройства питаются напрямую от портов абонентских линий АТС. Для резервирования всего здания достаточно подключить один комплект аккумуляторных батарей к импульсному блоку питания центральной станции — связь в классах гарантированно сохранится даже при полном обесточивании корпуса.
Стоимость оконечных точек и лицензирование:
- Специализированная уличная или классная IP/SIP-панель вызова в антивандальном исполнении в 2,5–4 раза дороже аналогового переговорного устройства. Кроме того, многие зарубежные программные IP-АТС требуют покупки платных абонентских лицензий на каждый подключенный SIP-порт.
- Антивандальный переговорный аппарат подключается как классический абонент телефонной сети. Никаких скрытых платежей, подписок или лицензий за порт нет.

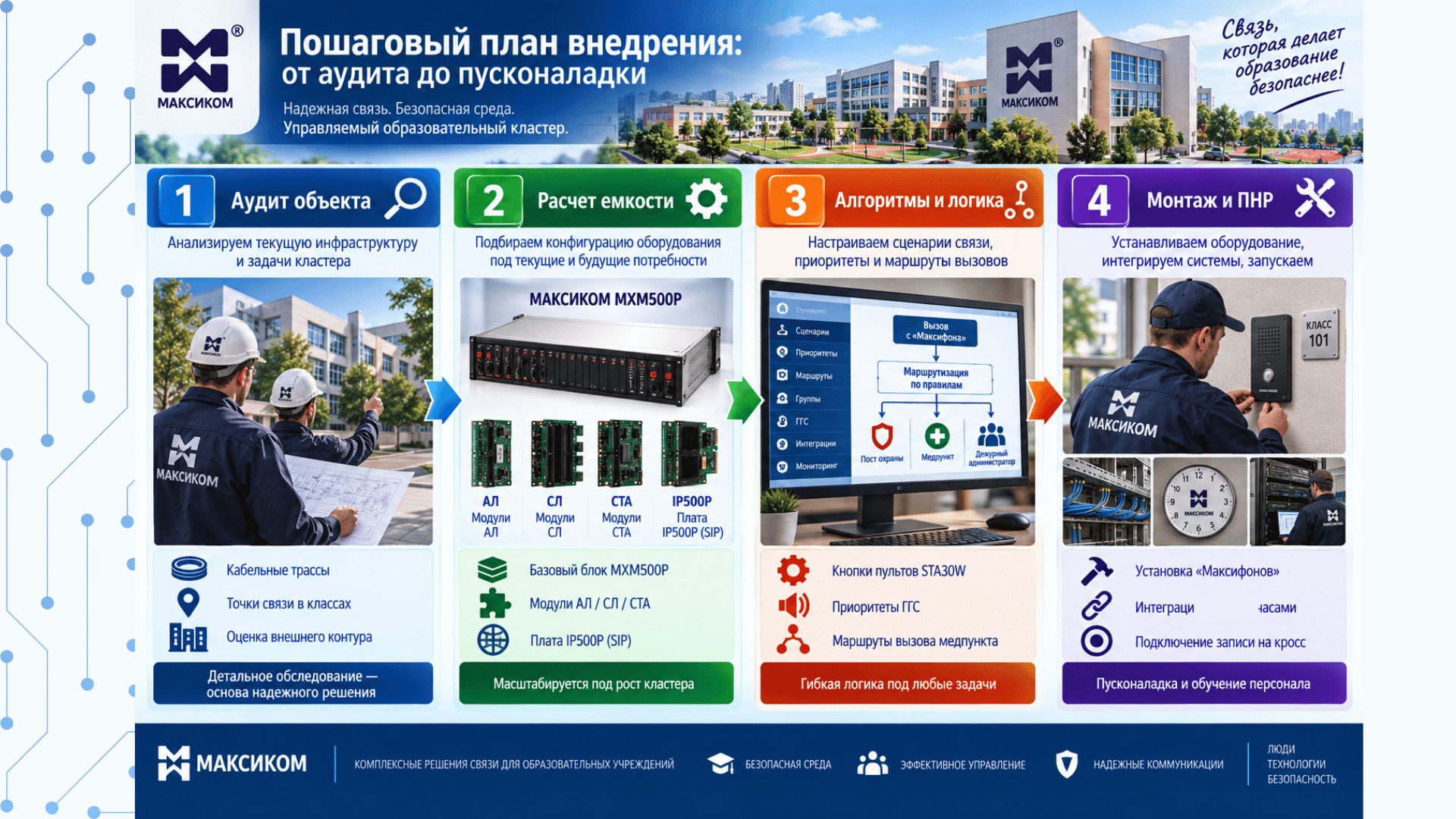

Пошаговый план внедрения: от аудита до пусконаладки
Шаг 1. Аудит инфраструктуры и категорирование помещений
Шаг 2. Расчет емкости оборудования и выбор конфигурации
Шаг 3. Программирование алгоритмов оперативной связи и безопасности
Шаг 4. Монтаж, сопряжение подсистем и тестирование
Чек-лист готовности слаботочного контура образовательного учреждения
Руководителю или инженеру перед приемкой системы связи рекомендуется проверить:
- Адресность связи
- Дуплексный режим
- Автономность при обесточивании
- Защита от вандализма
- Сквозная нумерация
- Резерв внешней связи
Безопасность как единая цифровая экосистема
Безопасность современного образовательного кластера создается не запретами личных смартфонов и не оглушительными сиренами. Она опирается на надежную, скрытую от посторонних глаз командную цепочку, где каждая точка — от ясельной группы детского сада до кабинета физики на четвертом этаже — находится в зоне гарантированной мгновенной связи с диспетчерским центром.
Система связи для образовательных учреждений позволяет учебным заведениям получить законченное, нормативно выверенное и финансово оправданное решение, которое защищает бюджет при проектировании и сохраняет жизни в критической ситуации.
Проектируйте разумно, защищайте надежно. Единая экосистема связи — стандарт эффективности и безопасности современного образования!
