Плата для IP телефонии

Плата для IP телефонии — что это и как использовать.

Плата для IP телефонии — общий термин, под которым могут пониматься платы разного типа.  Хотя, казалось бы. задача-то общая: организовать IP телефонию для предприятия или организации.



Например, в зависимости от задачи, “плата для IP телефонии” может означать

Специальную плату для подключения к персональному компьютеру или серверу.

Часто такие платы называют телефонными VOIP платами. В  этом случае к разъемам платы можно подключить аналоговые телефоны и организовать собственную IP АТС. Такие платы имеют программную поддержку известных производителей (например, используют ПО Asterisk).

Плату расширения для уже имеющейся IP АТС.

В этом случае это может быть и плата процессорного типа, и модуль расширения ресурсов станции (увеличение количества внутренних абонентов и одновременных звонков).

Плату, которая выполняет функции IP pbx в составе цифровой АТС.

К станции уже подключены или могут быть подключены аналоговые внутренние абоненты и системные телефоны (аналоговые и цифровые).

---

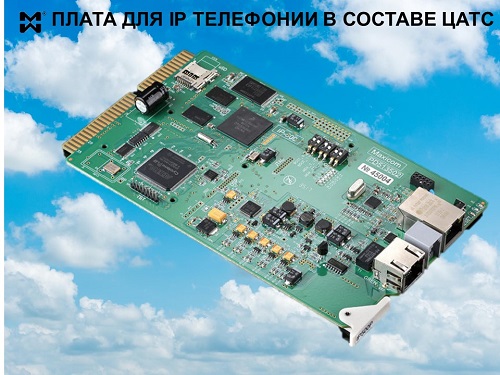

IP плата IP500P относится к третьему типу.

Данная плата для IP телефонии специально разработана для ЦАТС МАКСИКОМ MXM500P.

Подробное описание этой платы смотрите на странице IP-500P. Там же представлены и спецификации, и подробное руководство пользователя, включая особенности программирования



Краткая характеристика IP500P

С точки зрения комплексной организации связи предприятия, решения с IP500P представляют несомненный интерес.

С одной стороны, эта плата — “государство в государстве”. Она полностью обеспечивает внешнюю IP связь (до 64 SIP-транков)  и подключение до 128 внутренних IP абонентов (SIP-телефонов, SIP-клиентов, H.323-клиентов, IAX2-клиентов и другие возможности). Поэтому установка платы в базовый блок ЦАТС МАКСИКОМ действительно превращает станцию в аппаратную IP pbx. То есть, станция  может работать только с IP-каналами. Кроме того, поддерживаются не только голосовые. но и видеозвонки.

Несмотря на высокую степень автономности, IP плата находится в постоянном “диалоге” с процессором станции.

С другой стороны, она отлично уживается со всей аналоговой периферией. Более того — допускает аналоговых абонентов ко всем преимуществам IP телефонии. При этом эта плата для IP телефонии никак не мешает системе связи, включающей самых разных аналоговых (и не только аналоговых) абонентов): Речь идет об обычных и специализированных телефонных аппаратах, многофункциональных пультах связи, переговорных устройствах.

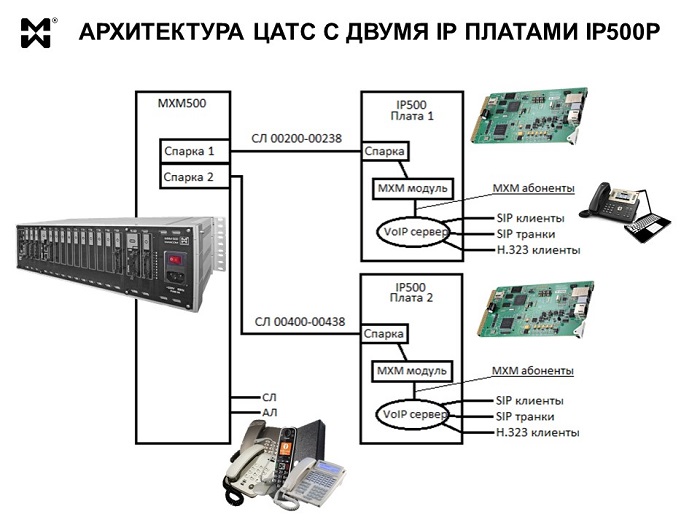

Логическая организация IP телефонии с применением IP платы

VOIP сервер.

Этот сервер размещен непосредственно на плате. на этом сервере регистрируются как SIP-транки, так и внутренние IP абоненты. Последним при регистрации на сервере “прописывают” права (например, некоторым IP абонентам можно только принимать звонки, а другим разрешено и то, и другое). Детали системы связи программируют, создавая для абонентов  входящие и исходящие номерные планы.



Модуль MXM-абонентов.и виртуальные соединительные линии.

Основная часть цифровой станции “видит” IP плату как 20 виртуальных соединительных линий.  И если у внутренних IP абонентов станции есть свой собственный выход в “облака” (через локальную сеть предприятия. которая сопряжена с глобальной сетью Интернет), то у остальных абонентов  есть эти самые виртуальные СЛ. Их еще называют MXM-транками.

На плате также расположен модуль MXM-абонентов, на котором регистрируют внутренних (не IP) абонентов УАТС. У каждого такого абонента на сервере может быть своя уникальная учетная запись, но также имеется и общая учетная запись MXM-абонентов.

Индивидуальная учетная запись — не только уникальный идентификатор внутреннего абонента, но и индивидуальные настройки входящей и исходящей IP связи. Кстати. это никак не мешает этому же абоненту иметь свои, отдельные групповые и индивидуальные настройки в основной части АТС.

По сути. модуль MXM занимается распределением нагрузки на виртуальные СЛ.

При выходе на MXM-транк через модуль внутренний абонент попадает на VOIP-сервер под своей учетной записью. А если ее нет — под общей учетной записью.

Таким образом, даже аналоговые абоненты станции получают достаточно гибкую конфигурацию IP связи.



Программирование IP платы.

Конфигуратор платы является частью конфигуратора MXM500P.

Интерфейс конфигуратора прост и понятен.

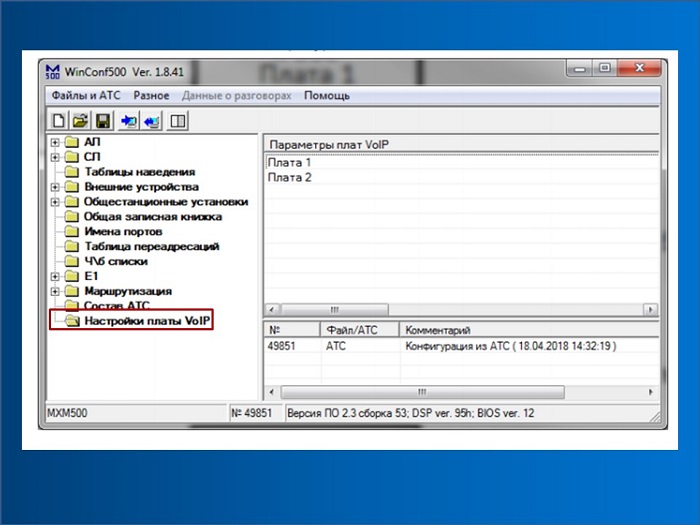

Например, на рисунке ниже видно, что для настройки плат (в один базовый блок можно установить одну или две платы), требуется выбрать папку “Настройки платы VOIP”, а затем — плату 1 или 2.

Общие настройки сети и настройки абонентов

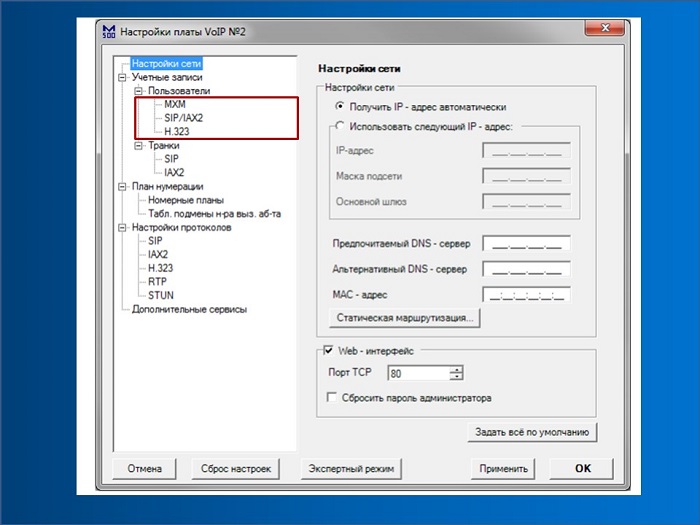

Далее осуществляют  общую настройку сети, после чего переходят к конфигурированию системы связи. Для разных типов клиентов и транков существуют свои подразделы, войдя в которые, нужно произвести соответствующие настройки (см. рисунок ниже)

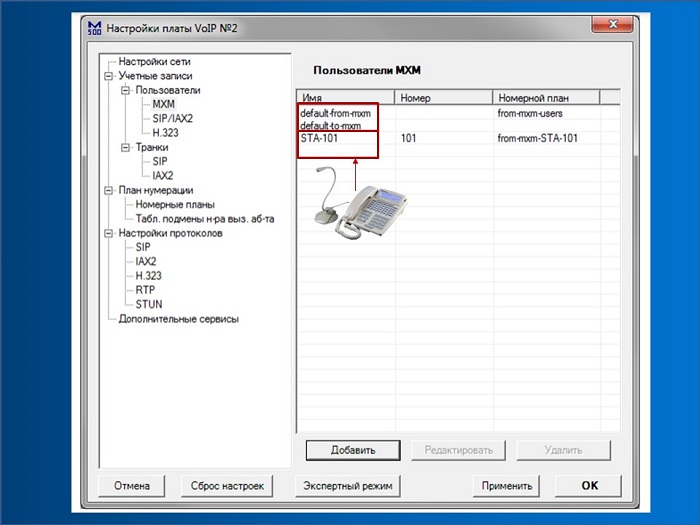

Например, для MXM-пользователей может существовать как общая учетная запись, так и индивидуальная. На рисунке ниже видно, что есть возможность использования общей учетной записи как для входящей. так и для исходящей связи. Однако, ничто не мешает настроить индивидуальные конфигурации IP связи для каждого MXM-пользователя. В данном случае, таким абонентом является системный телефонный аппарат (поэтому используется аббревиатура sta)

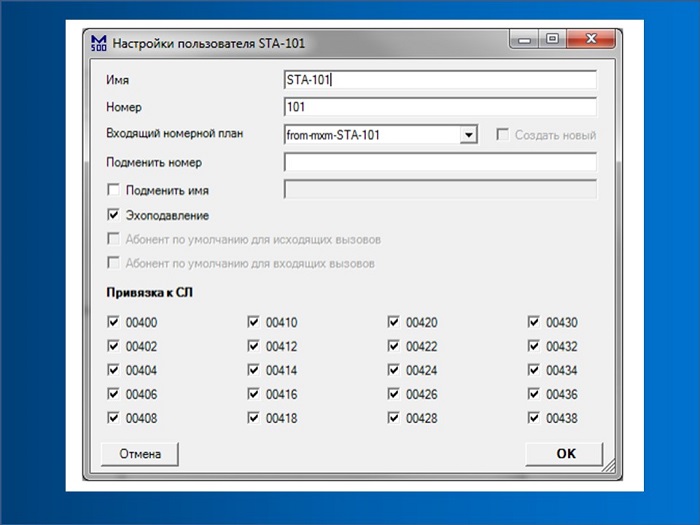

Как видно из рисунка ниже. бОльшая часть настроек для конкретного MXM-пользователя — триггерные, т.е. вопрос решается постановкой “галочки” в соответствующем окне. Однако, есть и информация, которую нужно записать.

Подробная информация о внутреннем MXM-абоненте

Внутреннему абоненту формально можно присвоить любое имя, но удобнее всего отразить в нем тип оконечного устройства и его аппаратный или программный номер.

Довольно часто при совершении исходящих звонков необходимо подменить номер внутреннего абонента. То есть, присвоить ему некий номер, который будет виден адресату телефонного звонка. Например, это может быть единый корпоративный номер. То же самое касается имени. Действительно, какой смысл представляться внешнему абоненту как “sta-101”? Поставив галочку в окне “подменить имя”, активизируем окно для ввода подменного имени. Это имя будет использоваться каждый раз. когда данный абонент будет совершать исходящий IP звонок.

Еще одна возможность — привязать конкретного абонента ко всем или только к части виртуальных СЛ. Если выбирается второй вариант, это значит. что IP связь для данного абонента будет осуществляться только по этим СЛ.

Столь же детальные  настройки существуют для SIP-транков, SIP, H.323 и IAX2 , а также целого ряда других возможностей. Во всех случаях интерфейс настроек интуитивно понятен и удобен.

Краткие выводы

Плата для IP телефонии в сочетании с большими возможностями цифровой АТС и разнообразной аналоговой периферией — комплексное решение для предприятий и организаций с разветвленной инфраструктурой.

Конечно, такое решение вряд ли подойдет для небольшого офиса. В этом случае, возможно, проще организовать IP телефонию через виртуальную АТС, благо таких предложений очень много.

А вот для среднего и крупного бизнеса это очень удобно. Более того, одна плата сразу дает большие возможности подключения. И ведь никто не заставляет пользоваться ими всеми сразу. Можно подключать новые SIP транки и внутренних IP абонентов по мере необходимости. Никаких радикальных перестроек для этого не потребуется
