Телефонизация вахтового поселка

Телефонизация вахтового поселка — система на базе цифровой АТС МАКСИКОМ MXM500-P. Пример решения.

Телефонизация вахтового поселка — один из проектов, для которых оборудование «Максиком» является оптимальным решением.

Об организации внутренней связи вахтового поселка как об общей задаче  мы рассказываем здесь.

В этом материале речь пойдет о конкретном проекте, который разработали для вахтового поселка в Хабаровском крае.  Решение по сути реализует принцип внутренней мини АТС, хотя могут быть добавлены и каналы внешней связи.

---



Задача: сделать систему внутренней связи с возможностью ГГС.

УСЛОВИЕ

Оконечное оборудование:

• Телефонные аппараты проводные стационарные — 67
• Переговорные устройства для связи с диспетчером — 3. Размещаются в помещениях.
• Телефон постовой с рупором — 1
• Канал ГГС на 4 динамика — 1. Динамики размещаются на территории.
• Диспетчерский пульт — 1.
• Непроводное средство связи для удаленного абонента (на расстоянии 15 км от поселка).

Остальные абоненты располагаются на расстоянии от 500м до 4.5 км от АТС.

---

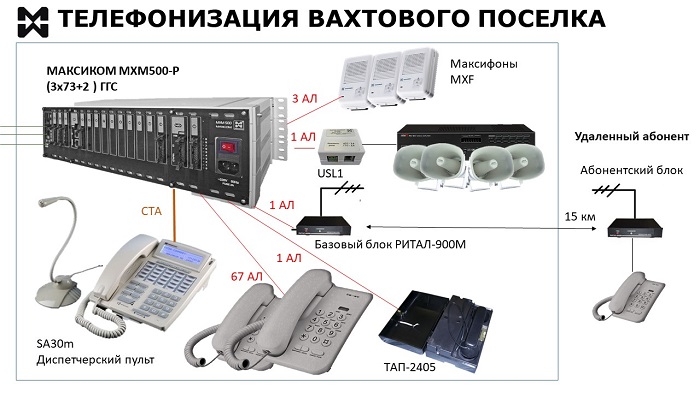

РЕШЕНИЕ

Выбор модели и конфигурации АТС. Почему MXM500-P?

Телефонизация вахтового поселка на основе MXM500-P  имеет важные преимущества.



Во-первых, один блок АТС обеспечивает нужную емкость.

Во-вторых, в рамках блока остаются возможности расширения системы, если потребуется.

В-третьих, сопротивление шлейфа позволяет разместить абонентов на нужном расстоянии от АТС.

В-четвертых, станция имеет очень гибкие возможности обработки вызовов. Следовательно, можно организовать эффективную внутреннюю связь.

В-пятых, при подключении системного телефона к MXM500-P диспетчерская связь становится максимально удобной.

В-шестых, к MXM500-P можно подключить до 10 каналов ГГС. И если в рамках конкретного проекта достаточно одного, то впоследствии может потребоваться больше.

В-седьмых, MXM-500P имеет встроенный сервис селекторной связи. Кстати. это единственная АТС на российском рынке, которая обеспечивает такой сервис.



Конфигурация АТС: (3х73+2 ) ГГС

Платы расширения:

SA 37P — 1 шт.

АА10P— 6 шт.

AP62P- 1 шт.

Данная конфигурация обеспечивает 3 СЛ, 73 АЛ и 2 порта для подключения системных телефонных аппаратов.  В базовом блоке остаются 8 свободных платомест (80 условных портов). Поэтому имеется большой потенциал расширения.

Диспетчерский пульт

Диспетчерский пульт — системный телефон STA30m. 30 программируемых кнопок прямого вызова, русскоязычный дисплей, выносной микрофон. На дисплее отображается имя звонящего абонента. Имена вводят в память АТС при программировании.

Сбор запланированных конференций и селекторов — мгновенный. Достаточно нажать кнопку. которая запрограммирована на сбор нужного совещания.



Канал ГГС включает:

• USL1 (адаптер линейного выхода). Для подключения требуется один порт АЛ.
• Усилитель мощности 60 Вт. Подключение — через USL1.
• громкоговорители рупорные, 15 Вт — 4 шт.

См. Раздел «Звукотехника«.

Переговорные устройства для связи с диспетчером.

Максифон MXF-4 шт.

Устройство обеспечивает качественную двустороннюю громкую связь. Имеется режим автоприема. Если Максифон настроен на этот режим, то для приема вызова с пульта достаточно подойти к устройству и ответить. Кнопку CALL нажимать не нужно.  Схемотехника устройства находится внутри пластмассового корпуса. Степень защиты достаточна для внутреннего размещения.



Подключение постового телефона.

В проекте использовали постовой телефон ТАП-2405. В комплект входит вызывное устройство «Ревун-2».

Для подключения телефонного аппарата требуется 1 порт АЛ. АТС нужно укомплектовать источником питания ИП PS500P (50Hz) с клеммами для АКБ PS500Pb5.  Эта модификация ИП позволяет подключать к системе несколько постовых телефонов с ревунами.



Подключение удаленного абонента

В проекте применили радиоудлинитель телефонных линий РИТАЛ 900M. В комплект входят базовый и абонентский блоки,  антенна с кабелем и сетевой адаптер.

Качественная связь обеспечивается на расстоянии до 20 км (на открытой территории). Характеристики соответствуют конкретной задаче, поскольку удаленный абонент находится на расстоянии 15 км.

Для подключения базового блока нужен один порт АЛ.

---

КРАТКИЕ ВЫВОДЫ.

1. Телефонизация вахтового поселка полностью обеспечивается оборудованием российского производства.
2. Оптимальной моделью АТС для вахтовых поселков и городков является МАКСИКОМ MXM500-P.  Необходимое оконечное оборудование подключается либо непосредственно к портам АЛ, либо через специальные адаптеры. Адаптеры выпускаются серийно.
3. Проект телефонизации вахтового поселка на основе оборудования «Максиком» и «Максифон» полностью соответствует задачам.  Система внутренней связи поселка содержит все необходимые компоненты, монтируется быстро и обладает большими функциональными возможностями.
