Телефонизация многоквартирного дома

Телефонизация многоквартирного дома на основе собственной цифровой АТС.

Телефонизация многоквартирного дома на 3 секции — проект на основе цифровой АТС МАКСИКОМ MXM500P.  Три секции, 345  абонентов — достаточно масштабный проект. Каковы параметры этой системы?  В чем экономическая выгода для жильцов и управляющей компании? Какие дополнительные возможности получают сами жильцы и коммунальные службы?



Структура телефонной сети.

Способ подачи городских номеров.

Подача городских номеров от ГАТС осуществляется по цифровому потоку. Как и в случае проведения телефонной линии в каждую квартиру,  каждый собственник жилья имеет свой собственный городской номер.  Однако, при наличии собственной АТС нет необходимости тянуть отдельную пару на каждую квартиру.  Для подачи всех номеров «из города» достаточно одной витой пары UTP4.

Внутренняя архитектура АТС  дома на 345 квартир (три секции).

Согласно ТЗ, телефонизация многоквартирного дома предполагает установку аппаратов в трех секциях дома.  В каждой секции — разное количество абонентов. На примере конкретного ТЗ: 190, 90 и 65. То есть, в общей сложности телефонизация охватывает 345 квартир.

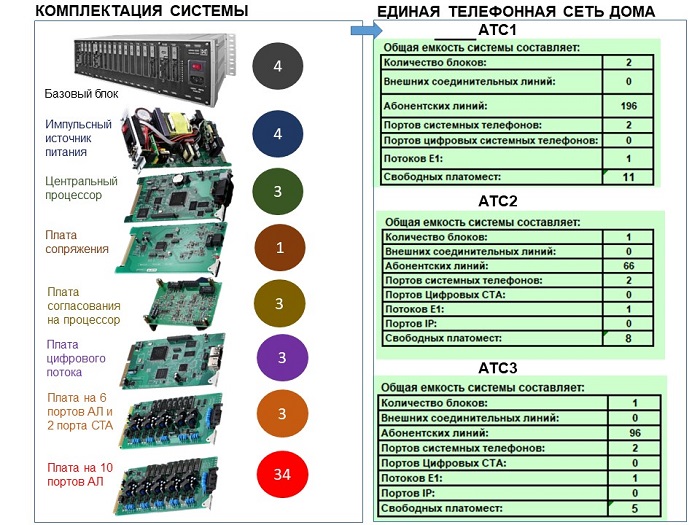

Формальная структура телефонной сети — три АТС.

АТС	Монтируемая емкость	Запас портов АЛ в конфигурации
1	190	116
2	65	81
3	90	56

Как возникает запас портов АЛ.

• Количество портов АЛ сверх необходимого по ТЗ на платах, которые обеспечивают конфигурацию. Например,  платы для АТС 1 содержат 196 портов АЛ.  При этом нужно установить 190 телефонных аппаратов. Следовательно, конфигурация содержит 6 запасных портов АЛ.
• Свободные платоместа в конфигурации.  Плата АА10P содержит 10 портов АЛ.  Общее количество резервных портов, помимо обеспечения текущей конфигурацией, равно 10n, где n — количество свободных платомест. Например, в АТС1 после установки необходимых плат расширения остаются свободными 11 слотов. Следовательно, потенциал расширения по портам АЛ составляет 110 портов.

Из чего состоят отдельные АТС и как обеспечивается единая телефонная сеть.

АТС 1 состоит из двух блоков АТС МАКСИКОМ MXM500P. АТС 2 , как и АТС 3, состоит из одного блока.

В каждую АТС устанавливается плата цифрового потока E1-500P.  При  построении АТС 1 плату необходимо установить в т.н. ведущую корзину станции.

В состав системы телефонной связи также входит модуль цифровой коммутации МЦК4.

Размещение АТС

Несмотря на то, что все три АТС образуют единую телефонную сеть многоквартирного дома, их не обязательно располагать в одном и том же помещении. Хотя. конечно, это легко сделать.  Однако, при необходимости  АТС можно разместить в трех секциях.  С точки зрения качества телефонной связи и функционирования единой системы между первым и вторым вариантом нет никаких различий.

Системные телефонные аппараты.

В каждой АТС предусмотрена возможность подключения двух системных аппаратов или СТА и консоли расширения. О том, как применить эти устройства в системе телефонной связи многоквартирного дома, расскажем ниже.



Преимущества телефонизации многоквартирного дома на базе своей АТС.

Телефонизация многоквартирного дома на базе цифровой АТС имеет ряд ощутимых преимуществ.

Снижение стоимости подключения.

345 отдельных пар или одна витая пара UTP4 — две большие разницы. как говорят в Одессе.  Конечно, стоимость пользования услугами оператора ТСОП для жильцов от этого не зависит.  Но для строительной компании есть явная и очевидная выгода.  Впрочем, не исключено. что более низкая стоимость подключения так или иначе снизит затраты жильцов на телефонную связь.  И. как минимум, есть один вариант.

Бесплатная внутренняя связь.

Конечно, жильцы одного и того же дома не так уж часто звонят друг другу. Кроме того, для таких звонков чаще используют мобильные телефоны или Whats App. Но если уж в многоквартирном доме есть своя АТС. то внутренняя связь будет бесплатной для всех жильцов.  Для того чтобы позвонить в другую квартиру, нужно знать внутренний номер соответствующей абонентской линии.  Поскольку телефонная сеть имеет единую внутреннюю нумерацию, список коротких номеров можно сделать доступным для всех жильцов.  Более того, программные номера могут включать собственно номера квартир.

Диспетчерское управление.

Системные телефонные аппараты АТС — многофункциональные пульты связи.   В нашем примере к каждой из трех АТС можно подключить либо 2 системных аппарата, либо один СТА и функционально связанную с ним консоль расширения.  А это значит,  что в каждой секции дома может быть своя диспетчерская связь. Это очень удобно для управляющей компании, поскольку диспетчеры смогут принимать звонки от жильцов по бесплатной внутренней связи. Болеет того, каждый вызов будет идентифицироваться двумя способами. Во-первых. номер АЛ появится на дисплее. Во-вторых, под соответствующей этой АЛ клавишей пульта начнет мигать индикатор.



Дополнительные возможности АТС многоквартирного дома.

В каждой из АТС есть запас портов АЛ и свободные платоместа. Как их использовать. чтобы сделать жизнь управляющей компании и обитателей дома еще более безопасной и комфортной?

Подключение дополнительных СТА и консолей.

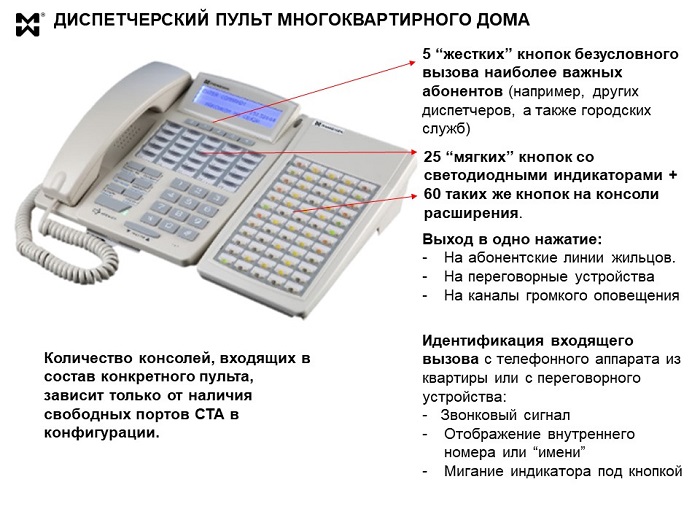

Системный телефон АТС имеет 5 «жестких» клавиш безусловного вызова и 25 «мягких» со светодиодными индикаторами. Консоль расширения — 60 «мягких» . Для связи с жильцами правильнее использовать мягкие клавиши.  Если посмотреть на комплектацию текущей АТС, будет видно, что в ТЗ Заказчика используются не все возможности. Так, например, двух портов СТА достаточно для диспетчерской связи со всеми квартирами в секции 2. Однако для секций 1 и 3 «мягких» клавиш не хватит. Конечно. нужные «недостающие» номера можно быстро набрать на тастатуре СТА. Но как идентифицировать входящие вызовы из этих квартир?

Выход — подключить дополнительные СТА и консоли. В конфигурациях есть более чем достаточный запас платомест.   Например, в АТС 1 можно установить либо плату SA223P, либо 2 платы AP62P. В первом случае имеем 3 дополнительных порта СТА. Один СТА +2 консоли = 195 программируемых «мягких » клавиш.  Во втором случае получаем уже 4 порта СТА.   И еще останутся свободные слоты для других нужд.

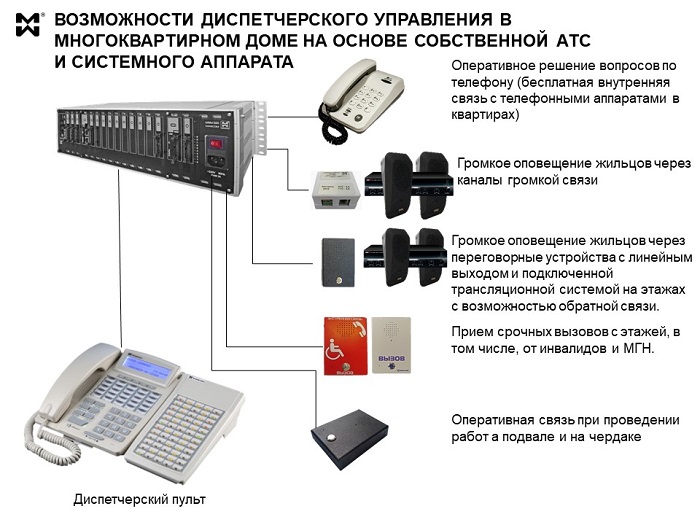

Телефонизация многоквартирного дома и громкое оповещение с обратной связью.

Помимо собственной внутренней телефонной сети, дом может иметь и свою сеть оповещения. Ее можно организовать и на основе каналов ГГС, и через переговорные устройства. Подробнее о том, как это делается. рассказываем в отдельной статье. Самое главное — и каналы ГГС, и переговорные устройства подключают к АТС.

Общая суть в том, что на каждом этаже можно расположить, например, переговорные устройства Максифон с линейным выходом. А к линейному выходу подключить усилитель и громкоговоритель. а то и несколько.  Поэтому диспетчер секции (или центральный диспетчер) сможет и делать оповещения на конкретных этажах, и принимать вызовы с этажей.  Это существенно повышает и уровень комфорта, и уровень безопасности.  Конечно. при необходимости сделать оповещение одновременно на всех этажах, задачу можно решить.  Цифровая АТС в «содружестве» с системным телефонным аппаратом такую возможность обеспечит.



---
