Цифровизация на заправке: организация IP-дуплексной связи и системы громкоговорящего оповещения на автоматических АЗС

В этой статье мы рассмотрим:

1. Архитектуру построения современной системы связи для бесперсональных автозаправочных станций
2. Пошаговые алгоритмы интеграции передового IP и линейного оборудования «Максиком» и «Максифон»
3. Привязку оборудования к реальной планировке здания операторной площадью 12 кв.м.
4. Сквозные сценарии реагирования при нештатных ситуациях

Эра современных технологий в ритейле нефтепродуктов и новые вызовы для систем связи

Современный рынок розничной торговли топливом переживает настоящую технологическую революцию. Автоматизация, роботизация и уход от классических форматов обслуживания — уже не отдаленное будущее, а жесткое требование экономической эффективности здесь и сейчас. На смену привычным АЗС с большим штатом сотрудников приходят автоматические АЗС (ААЗС) — заправочные комплексы, функционирующие полностью без постоянного присутствия обслуживающего персонала.

Автоматизация позволяет владельцам сетей заправочных станций колоссально снизить операционные расходы на содержание штата, отопление и обслуживание масштабных клиентских зон. Однако полная автоматизация выдвигает беспрецедентные требования к безопасности, отказоустойчивости инфраструктуры и качеству клиентского сервиса. Как обеспечить контроль над объектом высокой взрывопожароопасности, если на нем нет ни одного человека? Как помочь водителю, если у него возникли проблемы с оплатой через терминал или заправочным пистолетом?

Ответ прост: физическое присутствие людей заменяется удаленным интеллектуальным контролем. В рамках современных сетевых конфигураций создается связка из двух типов объектов:

1. Автоматическая АЗС (ААЗС). Полностью автономный комплекс. Персонала нет, но на территории присутствует компактное технологическое здание операторной (например, модульного типа площадью всего около 12 кв.м. с техническими зонами),
2. Штабная (управляющая) АЗС. Полноценный комплекс с круглосуточным нахождением дежурного персонала. Именно отсюда операторы и диспетчеры осуществляют удаленный мониторинг, координацию и управление пулом автоматических станций в режиме реального времени.

Ключевым звеном, связывающим удаленного клиента на ААЗС и диспетчера на штабной станции, становится система дуплексной (двусторонней) связи и громкоговорящего оповещения (ГГС). Любой сбой в этом канале — прямой риск финансовых потерь, репутационного ущерба или, что гораздо страшнее, техногенного происшествия.

Именно поэтому классическая аналоговая телефония уступает место высокотехнологичным IP-решениям на магистральном уровне. Вся сеть между станциями строится на базе цифрового IP-протокола через гарантированные интернет-каналы, что позволяет диспетчеру удаленно управлять вызовами и трансляцией из единого центра.

При этом сама оконечная система громкоговорящего оповещения на автоматической АЗС реализуется по максимально надежному гибридному принципу: приходящий по сети цифровой IP-сигнал на станции мгновенно преобразуется специализированным модулем Максифон MXF IP audio-LO в классический аналоговый линейный сигнал для активных громкоговорителей.

Гибридное проектное решение выбрано намеренно: в отличие от чисто сетевых IP-колонок, аналоговые линейные рупоры физически не могут зависнуть из-за программного сбоя или перегрева под прямым солнцем в жаркий летний день. Вся сложная цифровая начинка системы остается в безопасном, сухом технологическом помещении электрощитовой, а на улицу выводятся только сверхнадежные, устойчивые к капризам погоды активные громкоговорители серии MS Line, гарантирующие, что мощный экстренный звук сработает в любую секунду, без задержек, сетевых лагов и акустического эха.

Менеджеры и проектировщики часто отмечают, что концептуально данная схема напоминает организацию громкой связи на складах по IP-технологиям (где также требуется объединить удаленные зоны погрузки, административные корпуса и цеха в единый контур). Но если в складской логистике IP-решения оптимизируют преимущественно внутренние бизнес-процессы, скорость сборки заказов и координацию сотрудников, то на автоматической АЗС они напрямую влияют на промышленную безопасность, предотвращение экологических катастроф и сиюминутный клиентский опыт в условиях жесткого стресса.

В рамках этой статьи мы детально разберем, как с помощью отечественного оборудования — цифровой IP АТС Максиком MXM500P, специализированных антивандальных переговорных устройств Максифон MXF IP и активных громкоговорителей серии MS Line — создать безупречную и долговечную систему связи для автоматической заправки.

Архитектура решения и топология распределенной сети АЗС

Построение надежной системы связи на бесперсональном объекте требует создания монолитной и отказоустойчивой сетевой инфраструктуры. Поскольку физическое расстояние между автоматической и штабной заправками может исчисляться десятками километров, в основу данного проекта заложена прогрессивная IP-топология, превращающая географически удаленные объекты в единое информационное пространство.

Объединение АЗС в единую защищенную сеть

Связующим звеном между двумя станциями выступают высокоскоростные Интернет-каналы. Для обеспечения абсолютной безопасности, защиты от несанкционированного доступа и стабильной передачи голосового трафика без задержек, между автоматической и штабной АЗС организуется гарантированный туннель сетевого уровня, позволяющий устройствам на удаленной АЗС видеть центральную телефонную станцию так, словно они подключены к ней в соседней комнате. Даже при пиковой нагрузке на интернет-канал голос диспетчера и клиента будет транслироваться без прерываний и заиканий.

Центральный узел связи: цифровая IP АТС «Максиком» MXM500P

Главным управляющим элементом всей системы является гибридная цифровая IP АТС Максиком MXM500P, развернутая на территории штабной (управляющей) АЗС.

Почему выбор пал именно на эту станцию?

• Гибридность и универсальность — MXM500P способна одновременно работать как с традиционными аналоговыми и цифровыми системными аппаратами, так и со сложными IP-устройствами,
• Исключительная надежность — станция спроектирована с учетом жестких условий эксплуатации, обладает высокой наработкой на отказ и не зависит от сторонних облачных сервисов. Весь коммутационный функционал автономен и локализован на аппаратном уровне.

АТС MXM500P выступает в роли SIP-сервера, на котором регистрируются все удаленные IP-максифоны и аудиомодули, обеспечивая интеллектуальную маршрутизацию вызовов, ведение логов и возможность мгновенного перехвата соединений.

Локальная коммутация на автоматической АЗС

На самой автоматической АЗС кабельная разводка сводится к минимуму. Все оконечные устройства, включая переговорные панели у колонок или интеркомы внутри помещения — оснащены сетевыми интерфейсами Ethernet. Они подключаются к локальному сетевому коммутатору, установленному в технологическом здании АЗС. Коммутатор объединяет локальные IP-адреса устройств, обеспечивает их питанием по технологии PoE там, где это необходимо, и направляет общий поток данных через роутер в сторону штабной станции.

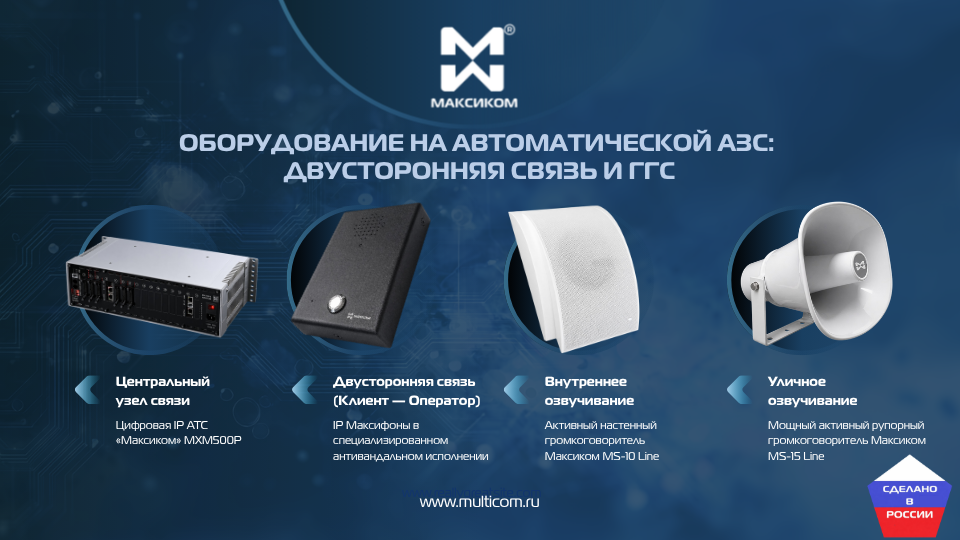

Оборудование на автоматической АЗС: двусторонняя связь и ГГС

Для непосредственного взаимодействия с клиентами и оперативного информирования на автоматической АЗС применяется специализированный комплекс оборудования, разделенный на две функциональные группы: дуплексный интерком и система громкоговорящей связи (ГГС).

Двусторонняя связь (Клиент — Оператор)

Для диалога используются IP Максифоны в специализированном антивандальном исполнении. Их прочные металлические корпуса устойчивы к механическим повреждениям, умышленному вредительству, а также защищены от попадания влаги и пыли, что критически важно для открытых пространств заправочных станций.

Проектом предусмотрено две ключевые точки размещения:

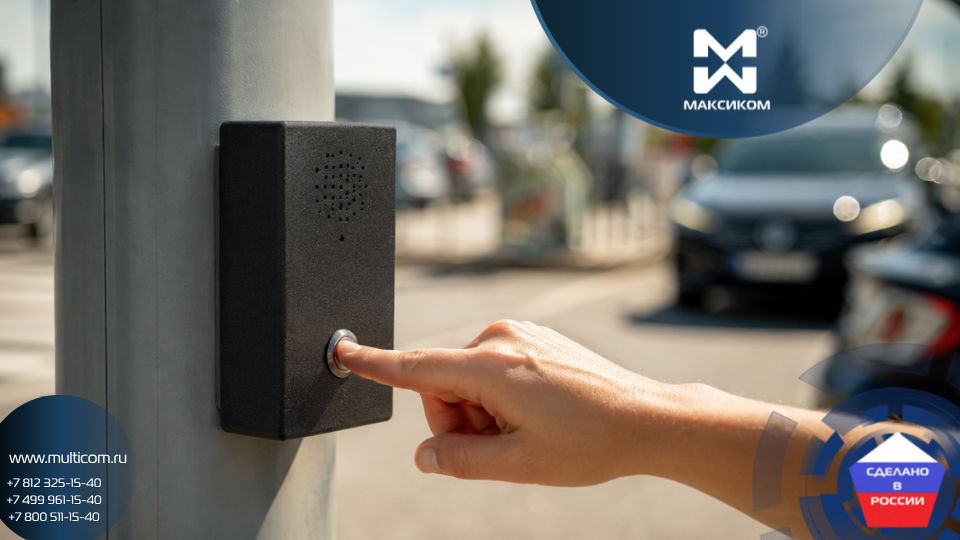

Точка 1 (Снаружи здания): антивандальный IP Максифон устанавливается непосредственно у заправочных островков (вблизи ТРК) или на въездной группе у терминала оплаты. Позволяет водителю, не отходя от машины или платежного автомата, моментально связаться с диспетчером при возникновении проблем с пистолетом, некорректным списанием средств или при случайном проливе топлива,
Точка 2 (Внутри помещения): переговорное устройство монтируется внутри клиентской зоны самообслуживания. Если у посетителя возникнут вопросы по работе кофе-машины, покупке сопутствующих товаров или открытию дверей, он сможет получить голосовую поддержку в одно касание.

Громкоговорящее оповещение (ГГС) и интеграция

Для реализации функции экстренного и технологического оповещения применяется интеллектуальная связка цифровых и аналоговых компонентов от «Мультиком»:

• Аудиомодуль Максифон MXF IP audio-LO — уникальное устройство, выступающее в роли моста между цифровой сетью IP АТС и аналоговыми усилителями. Принимает входящий SIP-вызов от диспетчера, декодирует цифровой аудиопоток и выдает его через свой линейный выход на активные громкоговорители,
• Внутреннее озвучивание — активный настенный громкоговоритель Максиком MS-10 Line (мощность 10 Вт). Обеспечивает мягкое, но отчетливое и разборчивое заполнение звуком закрытого помещения операторной,
• Уличное озвучивание — мощный активный рупорный громкоговоритель Максиком MS-15 Line (мощность 15 Вт). Обладает высокой направленностью звукового луча и повышенным звуковым давлением, что позволяет эффективно пробивать шум работающих автомобильных двигателей и сильные порывы ветра на открытой территории заправки.

Привязка к объекту: подробный анализ планировки здания операторной

Эффективность работы акустического и коммутационного оборудования напрямую зависит от правильности его физического размещения на объекте. Давайте детально проанализируем план технологического здания операторной автоматической АЗС, общая площадь которого составляет всего 12,06 м². Компактное модульное здание, разделенное на три строго функциональные зоны.

Зона 1. Торговый зал / Зона самообслуживания (6,07 м²)

Самое посещаемое место в здании. Здесь развернут полноценный сервис-поинт для водителей: установлена технологичная кофемашина FRANKE A300, специализированный холодильник для молока ICEBOX BC9CN и модули хранения.

Особенности монтажа связи — именно здесь монтируется внутренний антивандальный IP Максифон и настенный громкоговоритель MS-10 Line.

Важное инженерное обоснование: на входе в зал установлена мощная тепловая завеса «ТЕПЛОМАШ» КЭВ-3П1154E, а под потолком работает кондиционер Hisense. Оборудование связи (особенно микрофонные тракты Максифона и динамик громкоговорителя) должно быть жестко удалено от этих приборов. Мощный поток горячего или холодного воздуха, а также вибрация от вентиляторов завесы создают серьезные акустические помехи (низкочастотный гул), способные перебивать дуплексную связь и искажать объявления оператора. Кроме того, постоянный перегрев от тепловой завесы вреден для электронных компонентов устройств. Поэтому приборы ГГС и интеркома размещаются на противоположной от завесы стене, обеспечивая чистый звук.

Зона 2. Электрощитовая (4,34 м²)

Закрытое технологическое помещение, куда закрыт доступ обычным посетителям, которое является идеальным мозговым центром для локальной инфраструктуры связи.

Размещение оборудования: здесь, в специальном настенном слаботочном шкафу, монтируется локальный сетевой коммутатор со встроенными блоками питания, сетевой роутер и сам модуль преобразования звука Максифон MXF IP audio-LO. Помещение защищено от перепадов температур, здесь отсутствует пыль и влага, что гарантирует многолетнюю бесперебойную работу электроники.

Зона 3. Техническое помещение (1,65 м²)

Самый компактный узел здания, где размещается вспомогательное оборудование (например, бак для воды объемом 250 литров).

Роль в системе связи: данная зона используется как транзитный коридор для организации кабельных трасс. Через кабельные каналы и гермовводы в стенах техпомещения слаботочные кабели (витая пара UTP/FTP в уличной изоляции) выводятся из электрощитовой наружу здания — к внешнему рупорному громкоговорителю MS-15 Line и к уличным переговорным устройствам на заправочных островках.

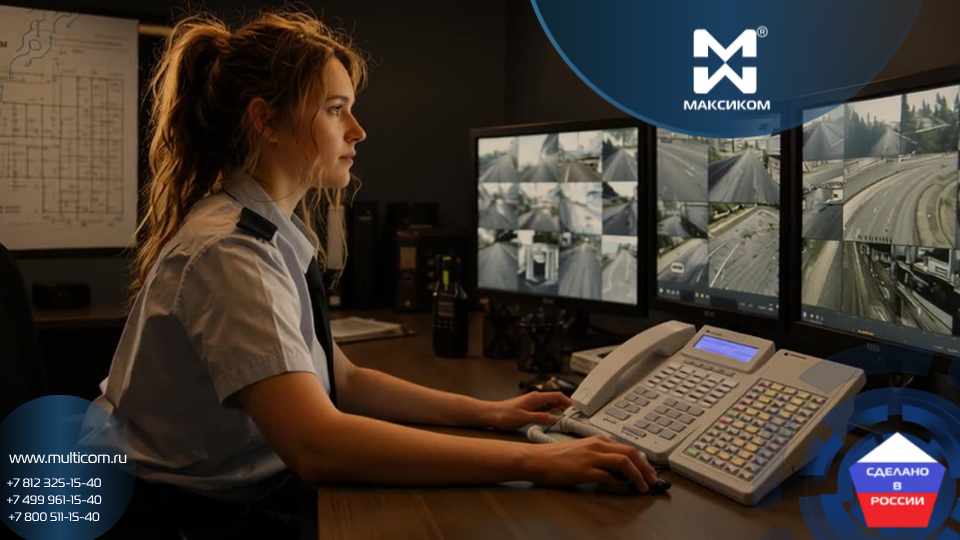

Рабочее место диспетчера на штабной АЗС

Управление всей этой распределенной структурой осуществляется с центрального пульта, расположенного на штабной АЗС. Рабочее место дежурного оператора комплектуется системным телефонным аппаратом (СТА), подключенным напрямую к АТС Максиком MXM500P.

СТА — не просто телефон, а мощный пульт управления селекторной и громкоговорящей связью, оснащенный панелью программируемых кнопок со светодиодной индикацией. Каждая кнопка жестко закрепляется за конкретным удаленным устройством или зоной оповещения на автоматической АЗС.

Алгоритмы и логика работы пульта диспетчера:

• Вызов в одно нажатие — диспетчеру не нужно помнить IP-адреса или добавочные цифровые номера удаленных Максифонов. Чтобы выйти на связь с клиентом у конкретной колонки, достаточно нажать одну именную кнопку на аппарате,
• Мгновенный перехват и приоритет — если на автоматической АЗС клиент нажимает кнопку вызова, на пульте диспетчера начинает мигать соответствующий светодиод и раздается сигнал. Диспетчер может мгновенно перехватить этот вызов, даже если в данный момент он разговаривает по другой линии. Система поддерживает гибкие уровни приоритетов: экстренный вызов от колонки всегда будет в приоритете над текущими внутренними разговорами,
• Сквозное трансляционное объявление -в случае фиксации внештатной ситуации (например, по камерам видеонаблюдения), диспетчер нажимает кнопку общего оповещения. АТС моментально транслирует его голос на модуль MXF IP audio-LO, и объявление одновременно звучит как в торговом зале автоматической АЗС (через MS-10 Line), так и на уличной территории (через рупор MS-15 Line), перекрывая все остальные процессы.

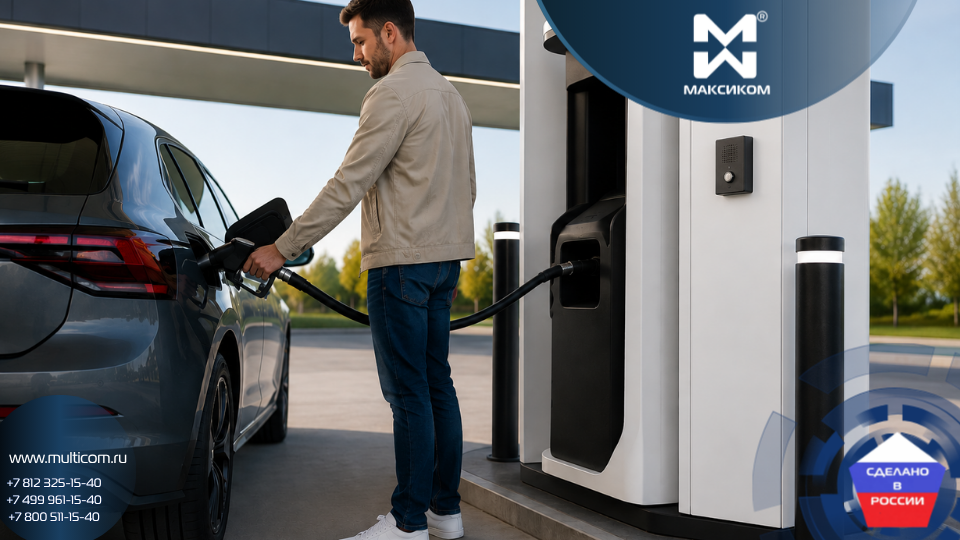

Ситуационные сценарии: дуплексная связь в действии

Теория и технические характеристики из паспортов оборудования — это прекрасно, но как вся эта экосистема «Максиком» ведет себя в условиях реальной, порой стрессовой эксплуатации? Давайте разберем два полярных, но одинаково важных сценария, с которыми ежедневно сталкиваются операторы автоматических АЗС.

Сценарий А — помощь клиенту в штатном режиме («Заблудился в трех кнопках»):

• Контекст. На дворе глубокая ночь, температура -30°C. На автоматическую АЗС заезжает водитель большегруза. Он устал, замерз, а терминал самообслуживания на заправочном островке упорно не принимает его топливную карту. Начинается паника,
• Шаг 1. Инициация связи — водитель видит на корпусе терминала или рядом на стене яркую вывеску «Связь с оператором» и нажимает единственную крупную кнопку на антивандальном переговорном устройстве IP Максифон,
• Шаг 2. Мгновенная коммутация — сигнал по Интернет-каналу мгновенно улетает на штабную АЗС, расположенную в 15 километрах отсюда. На цифровой IP АТС Максиком MXM500P срабатывает жестко запрограммированное правило маршрутизации,
• Шаг 3. Реакция диспетчера — на системном телефонном аппарате (СТА) дежурного оператора загорается и мигает именная кнопка прямого вызова (например, «ААЗС-3 Колонка 2»). Раздается тональный сигнал. Диспетчеру не нужно судорожно набирать внутренние номера — он просто нажимает одну кнопку и мгновенно вступает в диалог,
• Шаг 4. Дуплексный диалог — благодаря полноценной дуплексной связи (в отличие от полудуплекса, где нужно по очереди нажимать кнопку «говорить/слушать»), водитель и диспетчер общаются так, будто стоят лицом к другу. Диспетчер слышит клиента четко, без эффекта эха и шума работающего рядом дизельного двигателя грузовика, благодаря встроенной системе шумоподавления Максифона. Оператор дистанционно перезагружает сессию терминала, подсказывает водителю алгоритм действий, и довольный клиент заправляет полный бак. Конфликт исчерпан, лояльность на высоте!

Сценарий Б — экстренное реагирование при ЧП («Критический пролив топлива»)

• Контекст. Тот же заправочный островок, но ситуация выходит из-под контроля. Из-за неисправности клапана отсекателя на пистолете или халатности водителя происходит масштабный пролив бензина на асфальт. Существует реальная угроза возгорания. Камера видеонаблюдения фиксирует ЧП, на штабной АЗС у диспетчера загорается красная тревога. Действовать нужно секунды,
• Шаг 1. Перехват управления — диспетчер на штабной АЗС мгновенно откладывает текущие дела, берет трубку своего системного телефонного аппарата и нажимает специальную за программированную кнопку «Голосовое оповещение ААЗС-3»,
• Шаг 2. Активация аудио-магистрали — сетевой пакет с голосом диспетчера через коммутатор в электрощитовой ААЗС поступает на специализированный модуль Максифон MXF IP audio-LO. Этот блок мгновенно коммутирует сигнал на внутренние и внешние линии оповещения,
• Шаг 3. Тотальное звуковое покрытие — внутри помещения операторной (в торговом зале площадью 6,07 м², где у кофе-модуля могут находиться другие водители) включается активный настенный громкоговоритель Максиком MS-10 Line. Одновременно с этим на улице, над заправочными островками, оживает мощный активный рупорный громкоговоритель Максиком MS-15 Line, который буквально перекрывает любой гул трассы,
• Шаг 4. Локализация паники — диспетчер стальным, уверенным голосом транслирует экстренную инструкцию: «Внимание всем находящимся на территории АЗС! Заглушить двигатели! Немедленно покинуть зону заправочных островков! Пожарный расчет вызван!» Люди четко слышат каждую фразу, без искажений и хрипов. Водители экстренно эвакуируются, автоматическая система пожаротушения локализует пролив. Благодаря надежной связи, предотвращена катастрофа.

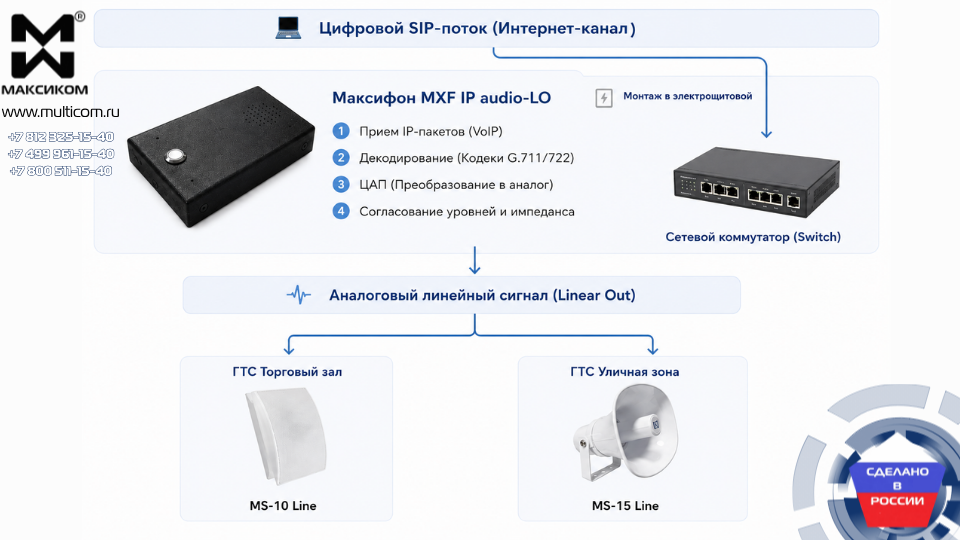

Технические нюансы интеграции: как MXF IP audio-LO преобразует цифру в аналоговый звук

Для инженеров, проектировщиков и IT-специалистов самый интригующий вопрос проекта: как подружить современный цифровой IP-мир с классическим, сверхнадежным аналоговым звуком громкоговорителей на АЗС? Ведь по Ethernet-кабелю передаются цифровые пакеты данных (нули и единицы), а диффузор динамика требует аналогового электрического сигнала переменного тока.

Эту сложнейшую задачу переводчика безупречно решает специализированный аудиомодуль Максифон MXF IP audio-LO.

Давайте разберем пошаговую физику процесса:

• Прием и демодуляция пакетов. Когда диспетчер со своего системного аппарата на штабной АЗС активирует оповещение, его голос оцифровывается и нарезается на IP-пакеты по протоколу SIP. Пакеты летят через сетевой туннель и коммутатор прямо в порт модуля MXF IP audio-LO,
• Декодирование кодеками высокого разрешения — встроенный процессор Максифона принимает этот поток данных. Устройство гарантирует, что человеческий голос сохранит свои естественные частоты и интонацию,
• Согласование через линейный выход — и вот здесь кроется ключевое преимущество модели с индексом audio-LO. Устройство выдает не высоковольтный сигнал для пассивных колонок, а стандартизированный низковольтный линейный сигнал со строго сбалансированным выходным импедансом,
• Питание активных громкоговорителей — линейный сигнал подается на входы активных громкоговорителей Максиком MS-10 Line и MS-15 Line. Поскольку громкоговорители являются активными (то есть каждый из них уже имеет на борту свой собственный, идеально подобранный усилитель мощности и блок питания), им нужен именно чистый линейный сигнал.

Инженерный лайфхак: решение избавляет проектировщика от необходимости ставить в электрощитовой громоздкие, греющиеся стоваттные трансляционные усилители модульного типа. Мы экономим драгоценное место в щитовой (которой на АЗС всего 4,34 м²), минимизируем тепловыделение и защищаем систему от наводок. Каждая колонка усиливает сигнал сама на месте.

Две грани одной надежности: решение, которое работает и на складе, и на АЗС

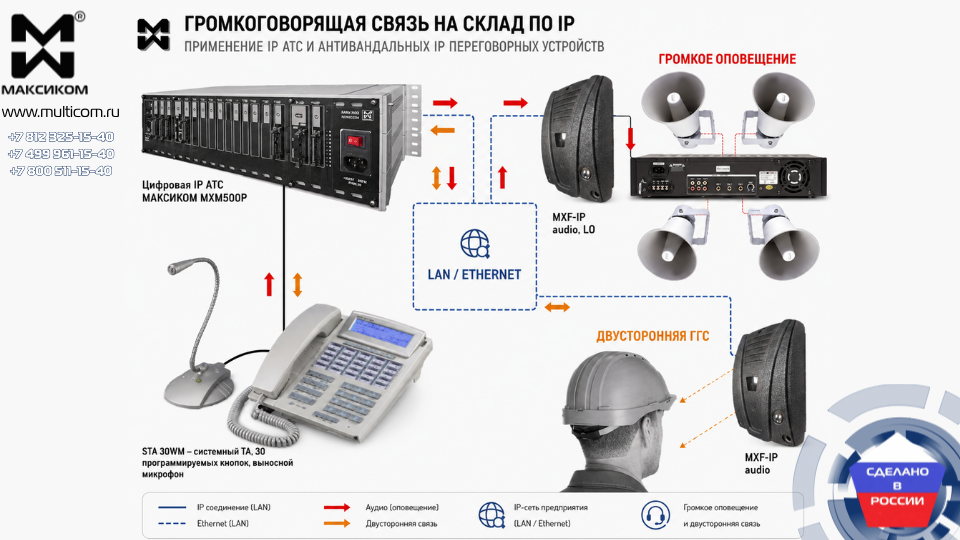

Схема построения связи на АЗС во многом схожа с архитектурой решения «Громкая связь на склад по IP», размещенной на нашем сайте. И там, и там в основе лежат одни и те же кубики: надежная IP АТС Максиком MXM500P в качестве ядра, сетевые коммутаторы, оконечные Максифоны и рупоры серии MS Line. И здесь возникает главный технологический инсайт: аппаратная база едина, но экстремальный запас прочности, заложенный разработчиками «Мультиком», на разных объектах решает принципиально разные задачи.

Вандалозащищенность и прочность корпуса

• На складе — спасает устройство, если его случайно заденет стрелой погрузчик или зацепит тяжелой рохлей с поддоном,
• На АЗС — противостоит преднамеренному вандализму на бесперсональной станции и защищает электронику от случайных ударов заправочным пистолетом

Климатическая стойкость и герметичность

• На складе — защищает компоненты от специфической мелкодисперсной промышленной пыли и сквозняков в неотапливаемых ангарах,
• На АЗС — гарантирует бесперебойную работу под прямыми лучами летнего солнца, в проливные грозы и при резких перепадах температур, когда пары топлива создают агрессивную среду.

Акустические характеристики и шумоподавление

• На складе — мощный рупор MS-15 Line легко пробивает монотонный промышленный гул работающих станков и вентиляции,
• На АЗС — тот же самый рупор MS-15 Line эффективно справляется с динамическим шумом — ревом ускоряющихся фур, свистом открытого ветра и шумом климатических завес

Интеллектуальная IP-маршрутизация АТС MXM500P

• На складе — оптимизирует логистические цепочки, позволяя быстро координировать смены и вызывать сотрудников в зоны погрузки,
• На АЗС — становится фундаментом безопасности — диспетчер удаленно контролирует объект, моментально реагирует на тревожные триггеры и организует экстренное оповещение при ЧП.

Экономический эффект и преимущества IP-решений «Максиком» для сетевого бизнеса

Внедрение распределенной IP-платформы от компании «Мультиком» дает владельцам сетей АЗС мощные стратегические и финансовые преимущества:

• Снижение операционных расходов. Содержание круглосуточного штата операторов (минимум 4 человека для посменной работы на одной станции) — огромная нагрузка на ФОТ, налоги, спецодежду и организацию быта. Перевод заправки в автоматический режим окупает затраты на систему связи «Максиком» уже за первые месяцы эксплуатации,
• Масштабируемость. Базовая емкость цифровой IP АТС Максиком MXM500P позволяет без труда расширять систему. Купив одну станцию на штабную АЗС, вы можете последовательно подключать к ней вторую, третью, пятую и десятую автоматическую заправку по мере роста вашей сети. Достаточно просто добавлять IP-максифоны на местах и регистрировать их на центральном SIP-сервере,
• Централизованный контроль. Весь топ-менеджмент и служба безопасности получают единую точку контроля. Все разговоры диспетчеров с клиентами могут записываться, логироваться и анализироваться для повышения качества сервиса и разбора спорных ситуаций.

Современные задачи требуют современных решений

Автоматизация АЗС — необратимый тренд топливного ритейла. Но убирая человека с заправочной станции, мы обязаны дать клиенту стопроцентное ощущение того, что он не брошен один на один с бездушным автоматом.

Комплексное IP-решение на базе цифровой АТС Максиком MXM500P, антивандальных переговорных устройств Максифон и активных систем громкоговорящего оповещения MS Line гарантирует полную информационную прозрачность, защищенность и управляемость объекта любой сложности. Интеграция передовых цифровых технологий с проверенной временем аппаратной надежностью отечественного оборудования — выбор для построения безопасного, эффективного и высокорентабельного бизнеса будущего!
