Связь на вершине мира и корабельная АТС „Максиком“ на атомном ледоколе „50 лет Победы“: от научных рейсов до экспедиций Конюхова

Бескрайние ледовые поля Арктики, трехметровый паковый лед, штормовые ветра и температуры далеко за минус сорок — здесь нет места компромиссам и техническим сбоям. В таких экстремальных широтах несет свою вахту флагман российского ледокольного флота — атомный ледокол «50 лет Победы» (ФГУП «Атомфлот», Госкорпорация «Росатом»).

Два ядерных реактора мощностью 75 000 лошадиных сил способны крушить самые неприступные торосы, но даже самый мощный атомоход в мире слеп и уязвим без безупречной системы судовой связи. Любая задержка команды с ходового мостика в машинное отделение, на вертолетную площадку или посты управления ядерной установкой здесь приравнивается к нештатной ситуации.

С 2016 года бесперебойную внутреннюю связь на борту гиганта «50 лет Победы» обеспечивает отечественная корабельная автоматическая телефонная станция — КАТС «Максиком». Пройдя сотни тысяч миль сквозь полярные шторма, наша станция стала свидетелем и полноправным участником исторически значимых событий: от амбициозных арктических проектов всемирно известного путешественника Фёдора Конюхова до масштабных научно-исследовательских экспедиций школьников и ученых «Ледокол знаний».

В этом материале мы расскажем:

Легендарный атомоход во льдах: почему судно такого класса требует особого подхода к телефонии и как внутренняя сеть отвечает за безопасность ядерного объекта
Уникальный авторский конструктив КАТС «Максиком»: как устроен герметичный шкаф IP65, корабельные амортизаторы от ударных нагрузок ледокола и защита электроники от соленого морского тумана
Экзамен высокими широтами: как система связи работает во время уникальных полярных стартов Фёдора Конюхова и молодежных научных экспедиций на 90°00′00″ с.ш.
Архитектура и возможности судовой сети: интеграция спутниковых терминалов, громкоговорящей связи (ГГС), взрывозащищенных и системных постов связи в единый комплекс
Стандарты Морского Регистра (РМРС) и опыт «Атомфлота»: почему «Мультиком» доверяют связь сразу пяти флагманских судов ледокольного флота России

Атомный гигант «50 лет Победы»: специфика связи на судне неограниченного района плавания

Атомный ледокол «50 лет Победы» проекта 10521 — одно из самых крупных и мощных ледокольных судов в мировой истории. Спущенный на воду для круглогодичной проводки караванов по Северному морскому пути, он представляет собой сложнейший автономный плавучий город:

Габариты и водоизмещение: длина — 159,6 м, ширина — 30 м, водоизмещение — почти 26 000 тонн,
Энергетическое сердце: два атомных реактора ОК-900А тепловой мощностью по 171 МВт, выдающие на валы суммарно 75 000 лошадиных сил (55 МВт),
Ледопроходимость: уникальная стреловидная носовая оконечность с ложкообразной формой позволяет судну непрерывным ходом преодолевать сплошные ледовые поля толщиной до 2,8–3 метров.
Экипаж и экспедиции: более 100 человек постоянного экипажа плюс до 128 участников научных экспедиций и пассажиров.

Почему обычная телефония бессильна на атомном ледоколе

Архитектура атомохода — это десятки изолированных отсеков, многоярусные бронированные палубы и тысячи тонн высокопрочной стали. В таких условиях использование стандартных беспроводных радиоканалов внутри корпуса наталкивается на физический барьер: металл полностью экранирует сигнал, создавая зоны глухой радиоэкранировки. Поэтому внутренняя кабельная судовая телефонная сеть становится главным каналом управления и безопасности.

При этом к системе связи предъявляются требования наивысшей категории критичности:

Мгновенная координация боевых и ходовых постов — прямая оперативная связь между ходовым мостиком, центральным постом управления (ЦПУ), постом управления ядерной энергетической установкой (ПУЭУ), румпельным отделением и машинными залами,
Обеспечение ледовой разведки и вертолетных операций — согласование взлета и посадки бортового вертолета Ка-32, корректирующего проводку сквозь ледовые торосы,
Разграничение приоритетов и селекторная связь — возможность мгновенного циркулярного оповещения экипажа, перехвата линии капитаном при экстренных маневрах и организация многоточечных селекторных совещаний,
Полная автономность — гарантированная работа при обесточивании основных судовых генераторов.

2016 год: масштабная модернизация и выбор «Атомфлота»

В 2016 году в рамках программы модернизации телекоммуникационной инфраструктуры атомного ледокола «50 лет Победы» штатная система связи была заменена на современную отечественную станцию — КАТС «Максиком».

Выбор в пользу корабельной АТС нашего производства не был случайным. КАТС «Максиком» спроектирована специально под суровые морские стандарты и требования Российского Морского Регистра Судоходства (РМРС).

Семейство ледоколов под защитой «Максиком»

Установка станции на ледокол «50 лет Победы» стала органичным продолжением стратегического сотрудничества с ФГУП «Атомфлот» (Госкорпорация «Росатом»). Надежность оборудования «Мультиком» проверена временем и суровыми широтами сразу на пяти ключевых судах атомного флота России:

Атомный ледокол «50 лет Победы» (флагман) — регулярные рейсы на географический Северный полюс, проводка караванов по трассам Севморпути и форсирование пакового льда толщиной до 3 метров,
Атомный ледокол «Ямал»: высокоширотные экспедиции, проводка крупнотоннажных танкеров и газовозов в тяжелейших ледовых условиях,
Мелкосидящий атомный ледокол «Таймыр» — работа в устьях сибирских рек (Енисей, Обская губа) при экстремальных арктических морозах до −50 °C,
Мелкосидящий атомный ледокол «Вайгач» — обеспечение круглогодичной проводки в мелководных арктических акваториях и шельфовых проектах,
Атомный лихтеровоз-контейнеровоз «Севморпуть»: единственное в мире действующее грузовое судно с ядерной энергетической установкой.

Эксплуатационные службы и связисты «Атомфлота» высоко оценили гибкость конфигурации станций «Максиком», их феноменальную живучесть и ремонтопригодность в автономных походах.

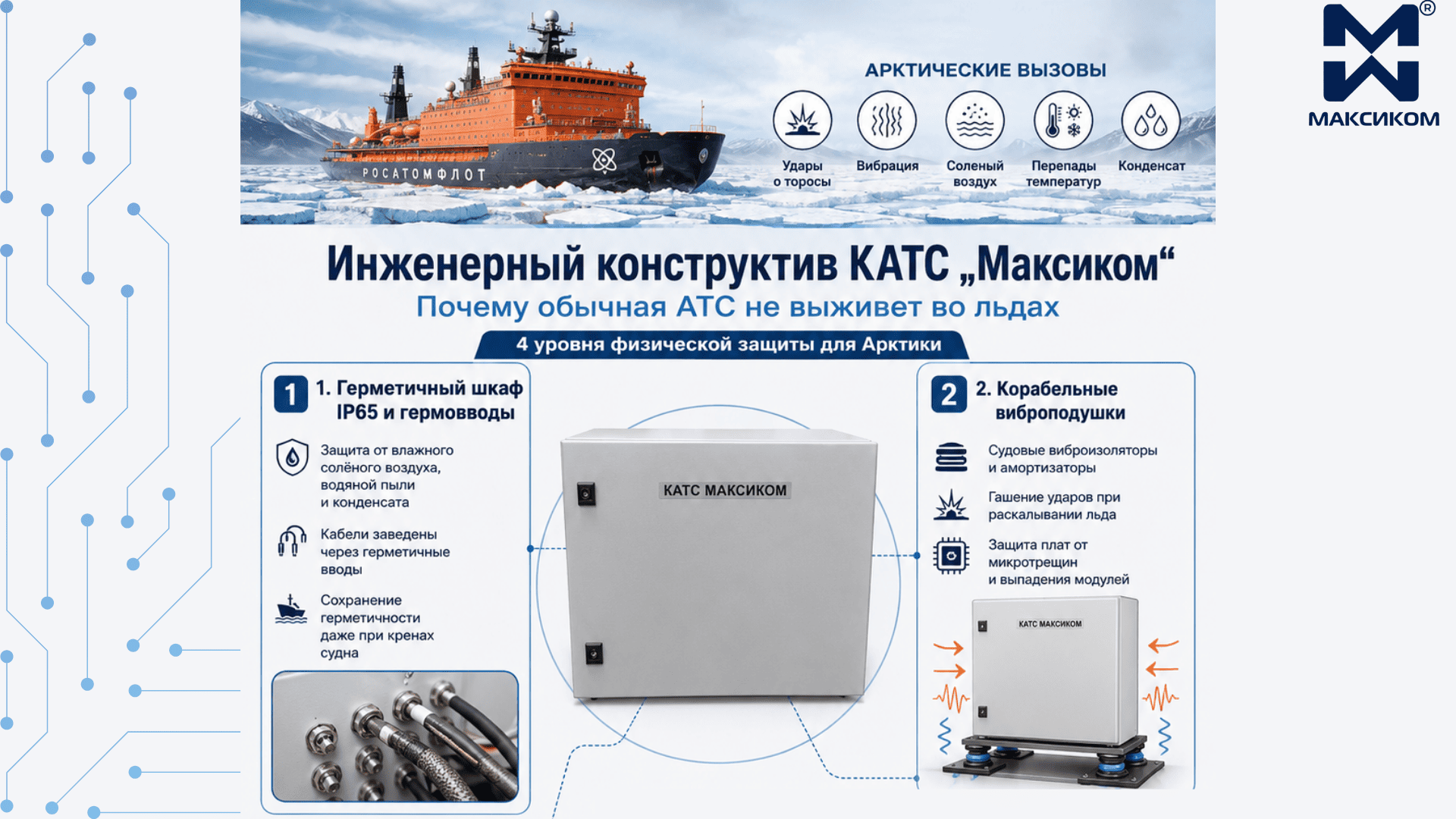

Инженерный конструктив КАТС «Максиком»: почему обычная АТС не выживет во льдах

Обычная офисная или даже промышленная телефонная станция, установленная на ледоколе, выйдет из строя за считанные недели.

Когда ледокол форсирует торосы, он на полном ходу наваливается носовой частью на ледовое поле, подминая и раскалывая многометровые глыбы собственным весом. В этот момент весь стальной корпус судна испытывает колоссальные динамические удары, низкочастотные сотрясения и непрерывную резонансную вибрацию от трех гребных винтов. Добавьте к этому агрессивную морскую среду, перепады температур и риск конденсата — и станет ясно: для Арктики требовался принципиально новый, специализированный конструктив.

Инженеры компании «Мультиком» разработали для КАТС «Максиком» уникальную компоновку и многоуровневую систему физической защиты.

1. Защитный герметичный шкаф IP65 и гермовводы

Главный элемент станции помещен в специальный усиленный металлический шкаф со степенью пылевлагозащиты IP65:

Плотные контуры уплотнения исключают попадание внутрь влажного соленого воздуха, водяной пыли и конденсата,
Все входящие и выходящие кабели заводятся через специализированные герметичные кабельные вводы (гермовводы), обеспечивающие абсолютную герметичность корпуса при любых кренах судна.

2. Корабельные виброподушки (амортизаторы)

Шкаф станции крепится к судовой переборке специальным образом:

В конструкции используются специальные судовые виброизоляторы и амортизационные подушки,
Они эффективно поглощают ударные волны при раскалывании торосов и отсекают постоянную вибрацию машинного отделения, предотвращая микротрещины в пайке плат и самопроизвольное выпадение модулей из разъемов.

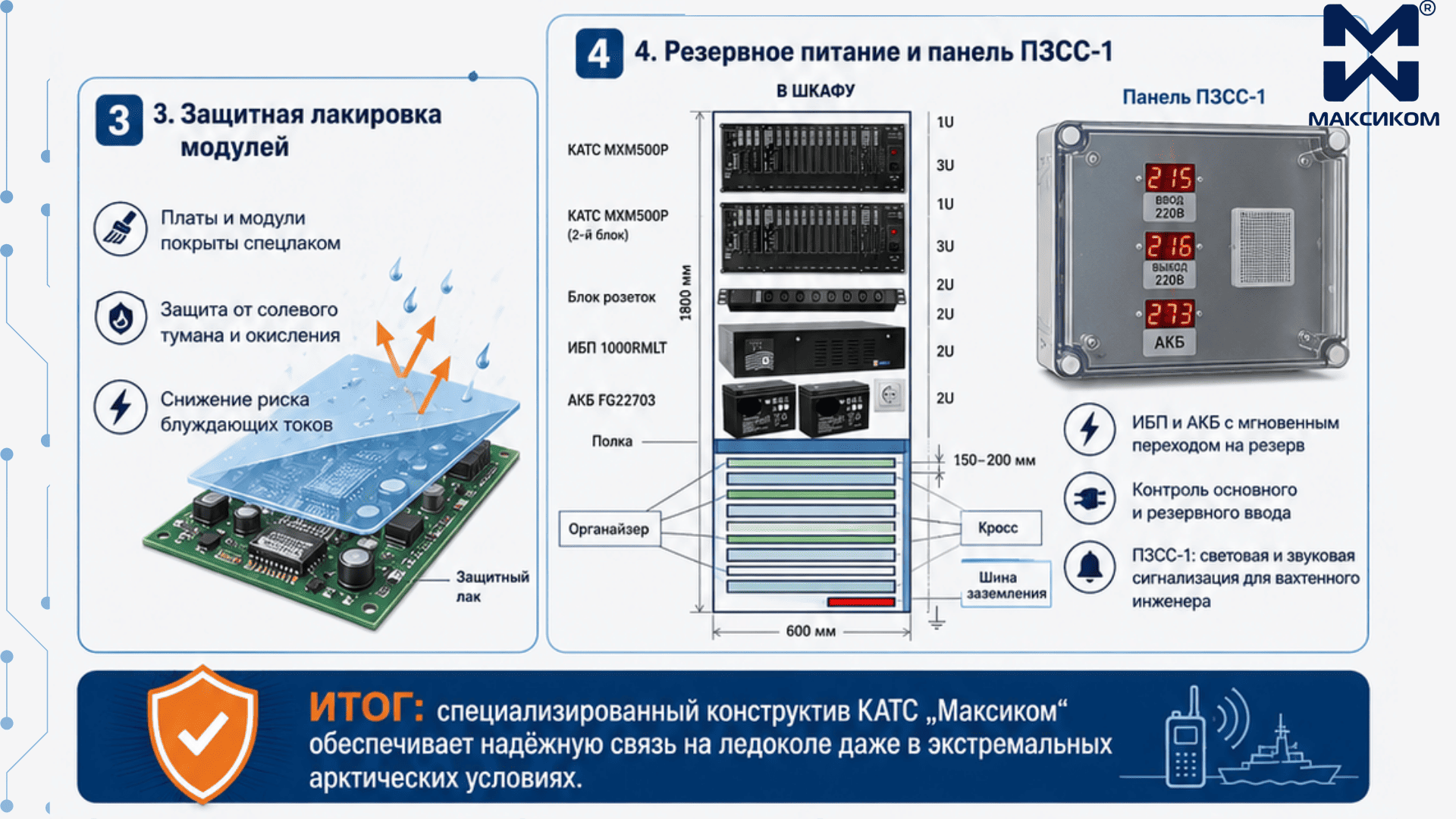

3. Защитная лакировка электронных модулей

Все печатные платы, модули расширения и электронные компоненты покрываются слоем специализированного защитного электротехнического лака,
Компаунд надежно защищает дорожки и микросхемы от солевого тумана, окисления и блуждающих токов даже при длительной автономной работе в полярных морях.

4. Резервирование электропитания и выносная панель ПЗСС-1

Отказ питания для системы связи недопустим:

Станция оснащена интеллектуальной системой бесперебойного электропитания с мгновенным переключением на резервные источники и аккумуляторы (АКБ),
Для непрерывного визуального и звукового контроля параметров в герметичном корпусе выполнена выносная панель свето-звуковой сигнализации ПЗСС-1.
Панель в реальном времени отображает уровень основного напряжения питания, резервного ввода и заряд аккумуляторных батарей. В случае выхода параметров за пределы нормы немедленно включается звуковая сигнализация для вахтенного инженера.

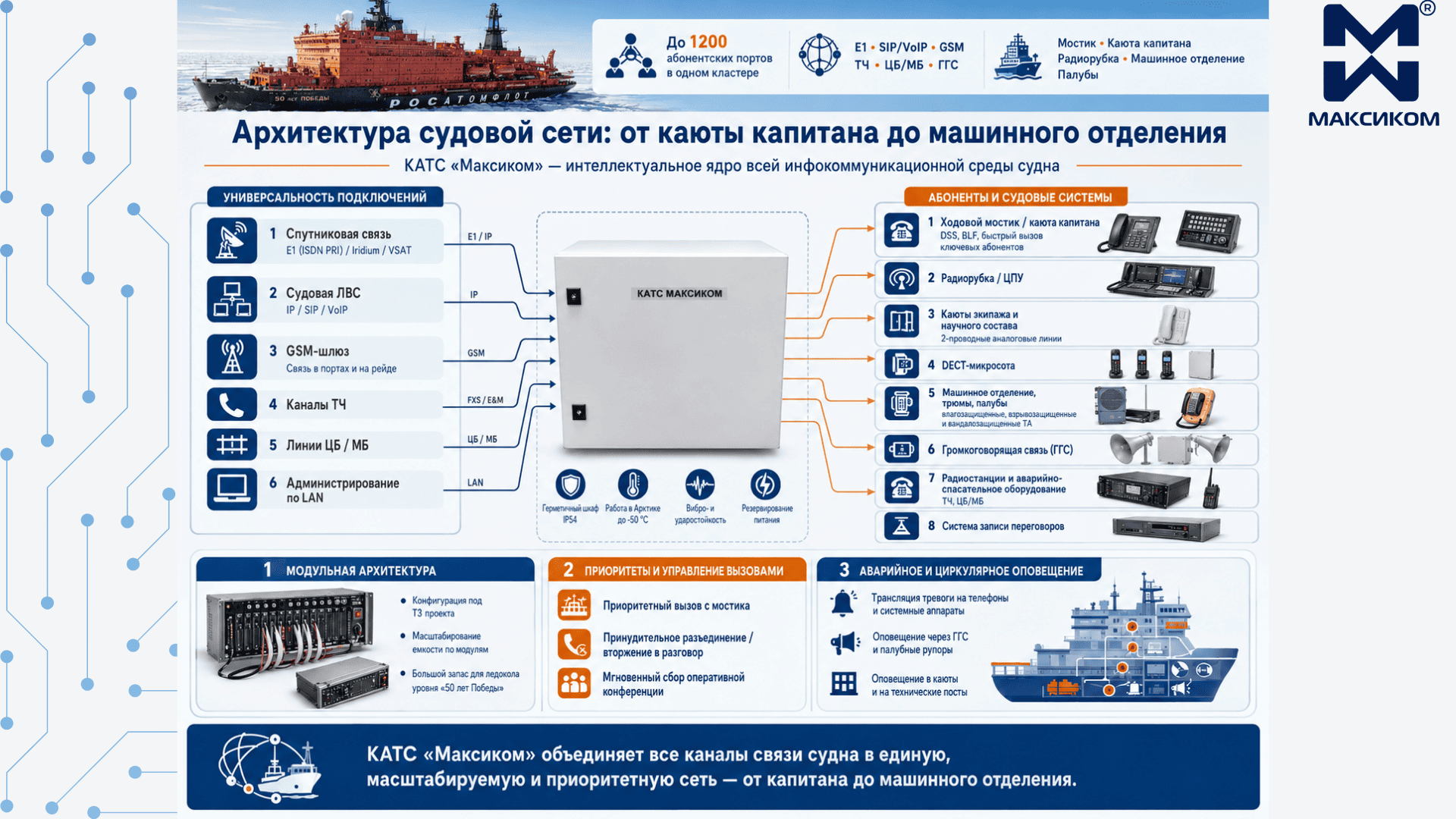

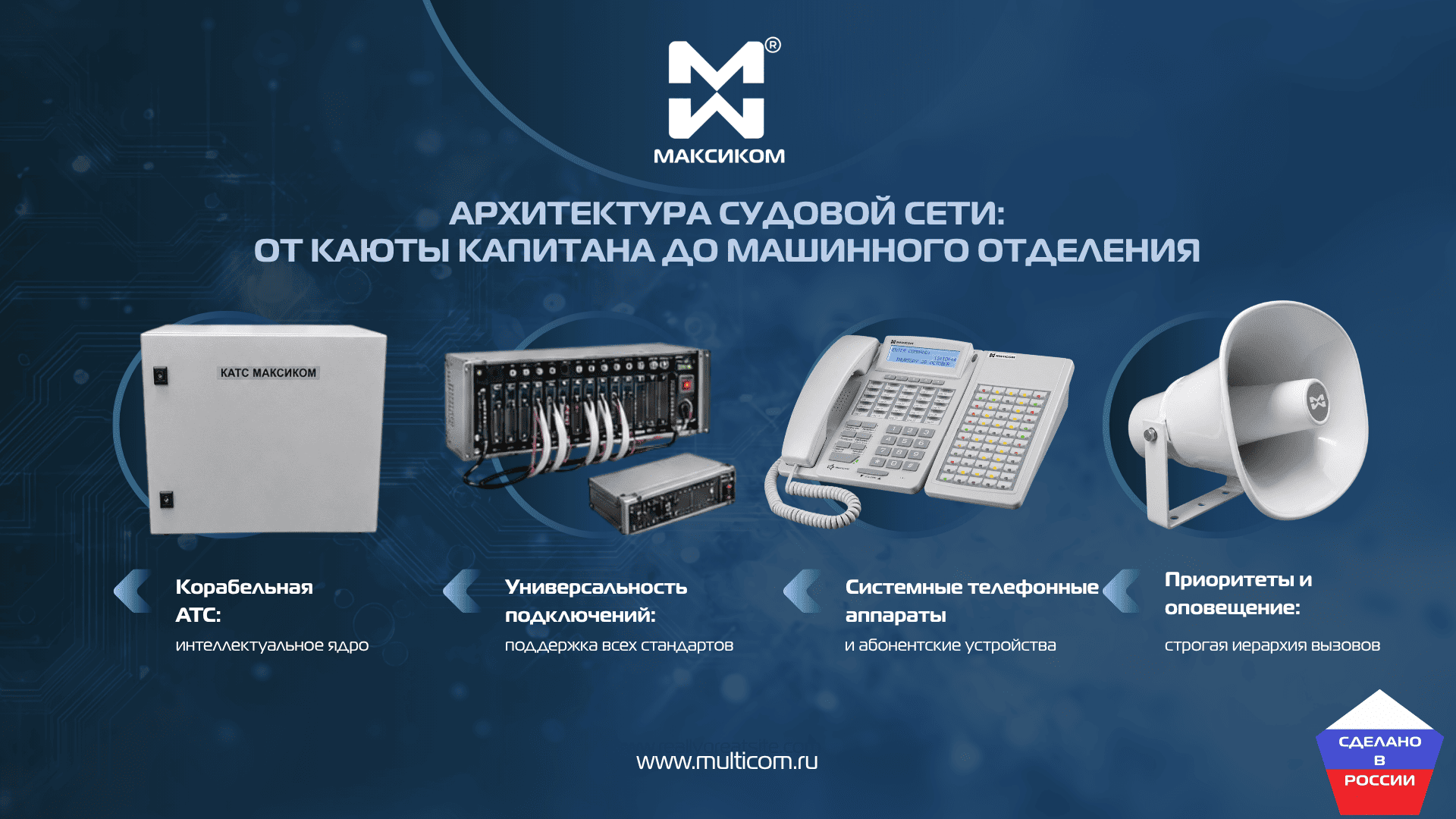

Архитектура судовой сети: от каюты капитана до машинного отделения

КАТС «Максиком» — интеллектуальное ядро всей инфокоммуникационной среды судна. Благодаря модульной архитектуре, конфигурация и емкость станции масштабируются строго под техническое задание и особенности судовой сети конкретного проекта.

Емкость одного кластера связи на базе КАТС «Максиком» может достигать 1200 абонентских портов, чего с огромным запасом хватает даже для такого гиганта, как «50 лет Победы», где требуется обеспечить связью более ста членов экипажа, десятки кают научного состава и многочисленные технические посты.

Универсальность подключений: поддержка всех стандартов

В отличие от узкоспециализированных индустриальных коммутаторов, КАТС «Максиком» поддерживает широчайший спектр интерфейсов и стандартов:

Классическая телефония: 2-проводные аналоговые абонентские линии для кают и бытовых помещений,
Цифровая интеграция: поддержка цифрового потока E1 (ISDN PRI) для сопряжения со спутниковыми терминалами (Iridium, VSAT) и выхода в глобальную телефонную сеть,
IP-телефония: встроенный шлюз VoIP для интеграции в судовую ЛВС (локальную вычислительную сеть) и организации связи по протоколу SIP,
Специфические протоколы связи: подключение каналов ТЧ (тональной частоты) и линий систем ЦБ/МБ (центральной и местной батареи), что необходимо для интеграции с корабельными радиостанциями и аварийно-спасательным оборудованием,
Громкоговорящая связь (ГГС): сопряжение с судовыми трансляционными усилителями для организации общего командного вещания и поисковой связи по палубам,
Мобильная связь: возможность интеграции GSM-шлюзов (для организации связи во время стоянки в портах или на рейдах, где есть покрытие береговых операторов).

Системные аппараты и абонентские устройства

Для конечных абонентов КАТС предоставляет богатый выбор терминалов: от простых аналоговых телефонов в каютах рядового состава до многофункциональных системных консолей:

Системные телефоны (пульты связи): устанавливаются на ходовом мостике, в ЦПУ, радиорубке и каютах капитана и старшего комсостава. Оснащены ЖК-экранами, программируемыми кнопками прямого вызова (DSS) с индикацией занятости линий (BLF) и обеспечивают мгновенный доступ к ключевым абонентам и функциям,
Специализированные ТА: к станции без проблем подключаются влагозащищенные (IP66), взрывозащищенные и индустриальные (вандалозащищенные) аппараты для машинного отделения, румпельной, трюмов и открытых палуб.
Системы записи: поддержка интеграции с регистраторами диспетчерских переговоров для документирования команд.

Приоритеты и циркулярное оповещение

Морская специфика диктует жесткую иерархию вызовов. КАТС «Максиком» аппаратно и программно поддерживает:

Многоуровневую систему приоритетов: вызов с мостика на любой абонентский порт (даже если он занят долгим разговором) пройдет незамедлительно благодаря функции принудительного разъединения или вторжения в разговор,
Мгновенные конференции: сбор оперативного совещания (например, начальников вахт, руководителя экспедиции, ледового разведчика и механиков) нажатием одной кнопки,
Аварийное оповещение: трансляция тревожного сигнала или голосового сообщения на системные аппараты, палубные рупоры громкой связи и в каюты.

Экзамен высокими широтами: экспедиции в лицах

За годы службы на борту «50 лет Победы» КАТС «Максиком» доказала свою эффективность не только в рутинной работе по проводке караванов, но и при обеспечении уникальных экспедиционных проектов.

Сложность организации связи в таких рейсах возрастает многократно: на борту одновременно находятся более ста экспедиционеров (помимо экипажа), работают научные лаборатории, разворачиваются мобильные штабы, а вертолетная служба работает в усиленном режиме. В этих условиях судовая АТС становится главным коммуникационным хабом.

Проект 1: Фёдор Конюхов на борту ледокола

Летом 2019 года ледокол «50 лет Победы» доставил на Северный полюс знаменитого российского путешественника Фёдора Конюхова. Целью экспедиции была оценка возможности запуска теплового аэростата с точки 90°00′00″ с.ш. в сторону побережья России. Полет через Северный Ледовитый океан был запланирован на следующий год.

Кроме подготовки к уникальному перелету, Конюхов, будучи художником, работал на палубе над серией арктических пейзажей, пользуясь условиями полярного дня.

Роль судовой связи в проекте:

Организация взаимодействия экспедиционного штаба на борту с капитаном и экипажем,
Координация операций по выгрузке оборудования (корзины, горелок, оболочки аэростата) на дрейфующий лед,
Обеспечение безопасности во время тестовых надувов оболочки аэростата и тренировочных запусков, требующих четкой и мгновенной связи с ходовым мостиком и вахтенной службой.

Проект 2: Научно-просветительские экспедиции «Ледокол знаний»

Начиная с 2021 года «50 лет Победы» регулярно становится площадкой для экспедиций «Ледокол знаний», организуемых Росатомом. В рейсах к Северному полюсу принимают участие десятки одаренных школьников со всей России — победители научных олимпиад и интеллектуальных конкурсов.

Во время таких рейсов ледокол превращается в плавучий научно-исследовательский институт. Ребята слушают лекции ведущих ученых, проводят собственные эксперименты, наблюдают за арктической фауной и участвуют в уникальных запусках. Например, в экспедиции 2026 года школьники принимали участие в тестировании первой в мире возвратной стратосферной платформы в районе Земли Франца-Иосифа.

Роль судовой связи в проекте:

Организация трансляций лекций и мастер-классов по судовой сети громкоговорящей связи (ГГС),
Взаимодействие научных лабораторий с мостиком для координации запуска исследовательского оборудования (например, стратосферных зондов),
Координация работы вертолетной службы, задействованной в научных программах и ледовой разведке,
Обеспечение связи между кураторами групп и школьниками, разбросанными по разным палубам и отсекам ледокола.

Связь без права на ошибку — выбор в пользу российских технологий

Десятилетний опыт эксплуатации КАТС «Максиком» на борту атомного ледокола «50 лет Победы» и других судах «Атомфлота» доказывает: отечественные разработки в области телекоммуникаций не просто не уступают импортным аналогам, но и превосходят их в условиях экстремальных нагрузок.

Арктика не прощает ошибок проектирования. Хрупкий пластик, стандартные защелки, незащищенные контакты — все это рассыпается в пыль от вибрации трехметровых льдов и солевого тумана. Конструктив «Мультикома» — с виброподушками, шкафами IP65, защитной лакировкой и резервированием питания — создавался специально под жесткие морские реалии.

Почему проектировщики и судовладельцы выбирают КАТС «Максиком»:

Сертификация РМРС — оборудование имеет Свидетельство о типовом одобрении Российского Морского Регистра Судоходства (РМРС), что подтверждает его соответствие высочайшим стандартам безопасности и надежности на море,
Универсальность и масштабируемость — КАТС «Максиком» это конструктор. Емкость от 8 до 1200 портов и поддержка всех типов линий (аналоговые, цифровые E1, VoIP, линии ГГС и спецсвязи) позволяют телефонизировать судно любого класса,
Полная импортонезависимость и техподдержка — «Мультиком» является российским производителем полного цикла, что гарантирует отсутствие проблем с санкциями, наличие ЗИП (запасных частей и принадлежностей), оперативный ремонт и прямую техническую поддержку инженеров-разработчиков,
Опыт реальной эксплуатации — станции работают на атомных ледоколах, танкерах, буксирах и сухогрузах. Они проверены Северным полюсом, штормами и годами непрерывной службы.

Безопасность экипажа, эффективность управления и способность судна выполнять сложнейшие задачи в суровых широтах напрямую зависят от надежности судовой АТС.

Если перед вами стоит задача спроектировать надежную систему связи для строящегося судна или модернизировать телефонию на действующем борту — обратитесь к инженерам компании «Мультиком».

Специалисты компании готовы:

Провести аудит текущей системы связи,
Разработать проектное решение под ваши задачи и требования РМРС,
Подобрать оптимальную конфигурацию станции и оконечного оборудования (влаго- и взрывозащищенные телефоны, системные пульты, оборудование ГГС).

Доверьте связь профессионалам, чье оборудование выбирает ледокольный флот России!

«Мультиком» — российский разработчик систем связи с 1989 года.
