Телефонизация и диспетчеризация апарт-отеля на 1000 номеров: как объединить 4 здания на базе АТС Максиком МХМ500Р и МЦК-4

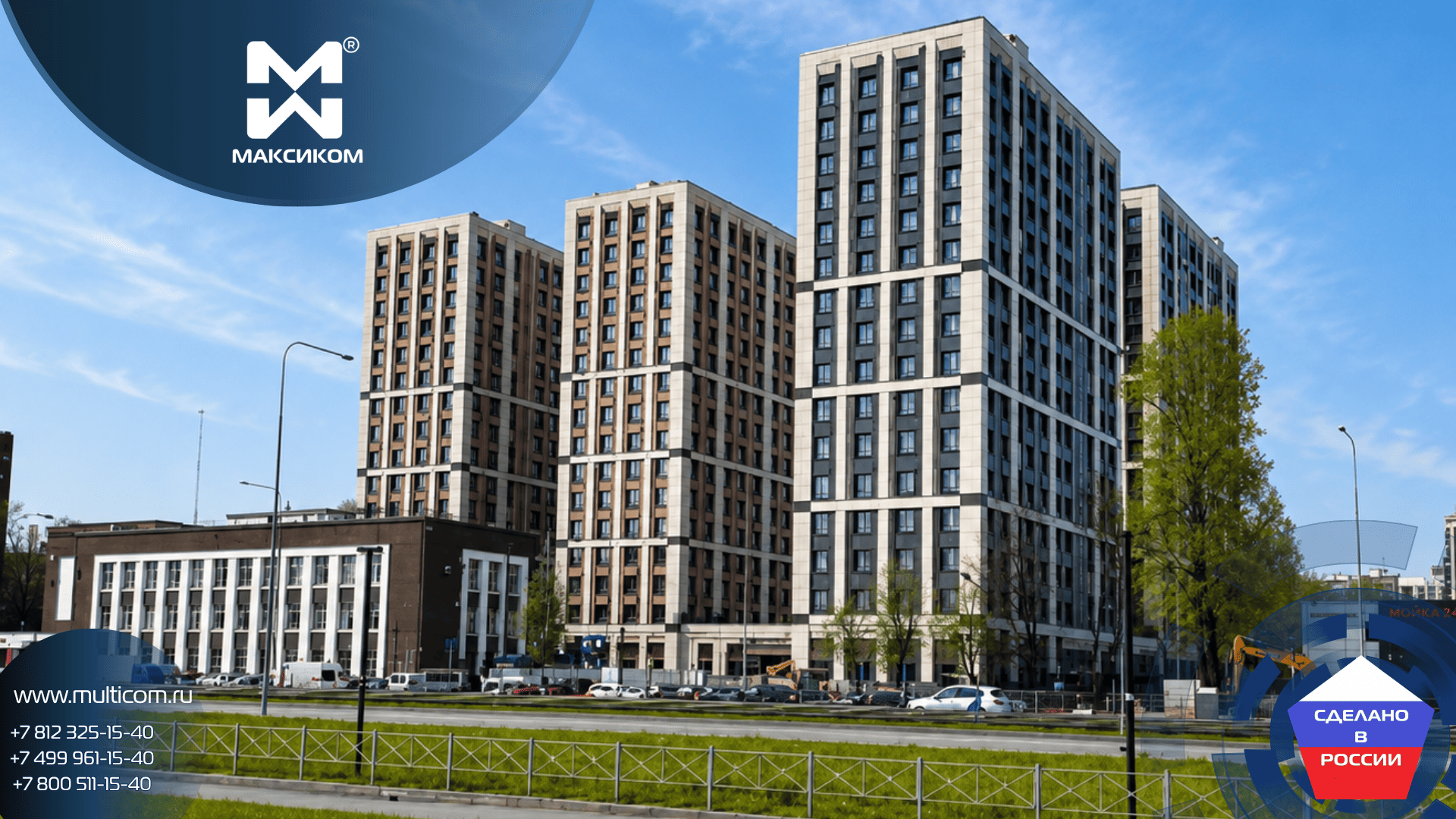

Представьте себе масштаб: современный апарт-комплекс «Авеню Апарт Пулково» (на Московском шоссе), проект крупного федерального девелопера Etalon Group. Это не один большой дом, а сразу четыре отдельно стоящих, архитектурно идентичных корпуса. Перед командой «Мультиком» встала конкретная и весьма амбициозная задача от заказчика: обеспечить тотальную диспетчеризацию комплекса.

Требовалось не просто поставить оборудование, а завести отдельный телефонный номер от АТС в каждый из 1000 апартаментов комплекса — ровно по 250 номеров в каждом из четырех зданий. При этом вся эта огромная сеть должна работать как единая система связи.

Как связать четыре независимых многоэтажных корпуса в единый, бесперебойно работающий цифровой организм? И как сделать так, чтобы для диспетчера и управляющей компании управление связью было максимально удобным и простым?

В этой статье мы шаг за шагом рассмотрим:

1. Архитектуру нетривиального решения: почему мы выбрали именно 4 цифровые АТС Максиком МХМ500Р
2. Магию объединения: как Модуль Цифровой коммутации (МЦК-4) связал все корпуса цифровыми потоками Е1
3. Единую систему координат: как реализован общий план нумерации на 1000 независимых апартаментов
4. Центр управления: как организовано рабочее место главного диспетчера с помощью системных телефонов СТА30
5. Бесперебойность оборудования: почему подобные связки на базе российского оборудования надежно работают десятилетиями

Проект в цифрах и фактах:

• 4 корпуса — архитектурно идентичные здания современного апарт-комплекса,
• 1 000 апартаментов — тотальная диспетчеризация (ровно по 250 абонентских номеров на каждый корпус),
• 4 цифровые IP АТС МХМ500Р — по одной автономной станции в каждом здании,
• 8 базовых блоков — двухблочная компоновка каждой АТС для обеспечения необходимой абонентской ёмкости,
• 1 модуль МЦК-4 — центральный цифровой коммутатор, объединивший всю инфраструктуру в единый контур,
• Цифровые потоки E1 — скоростные межстанционные тракты с поддержкой современных протоколов сигнализации без потерь качества,
• 2 пульта СТА30 — системные телефонные аппараты на главном посту диспетчера для оперативного контроля всех 1 000 номеров.

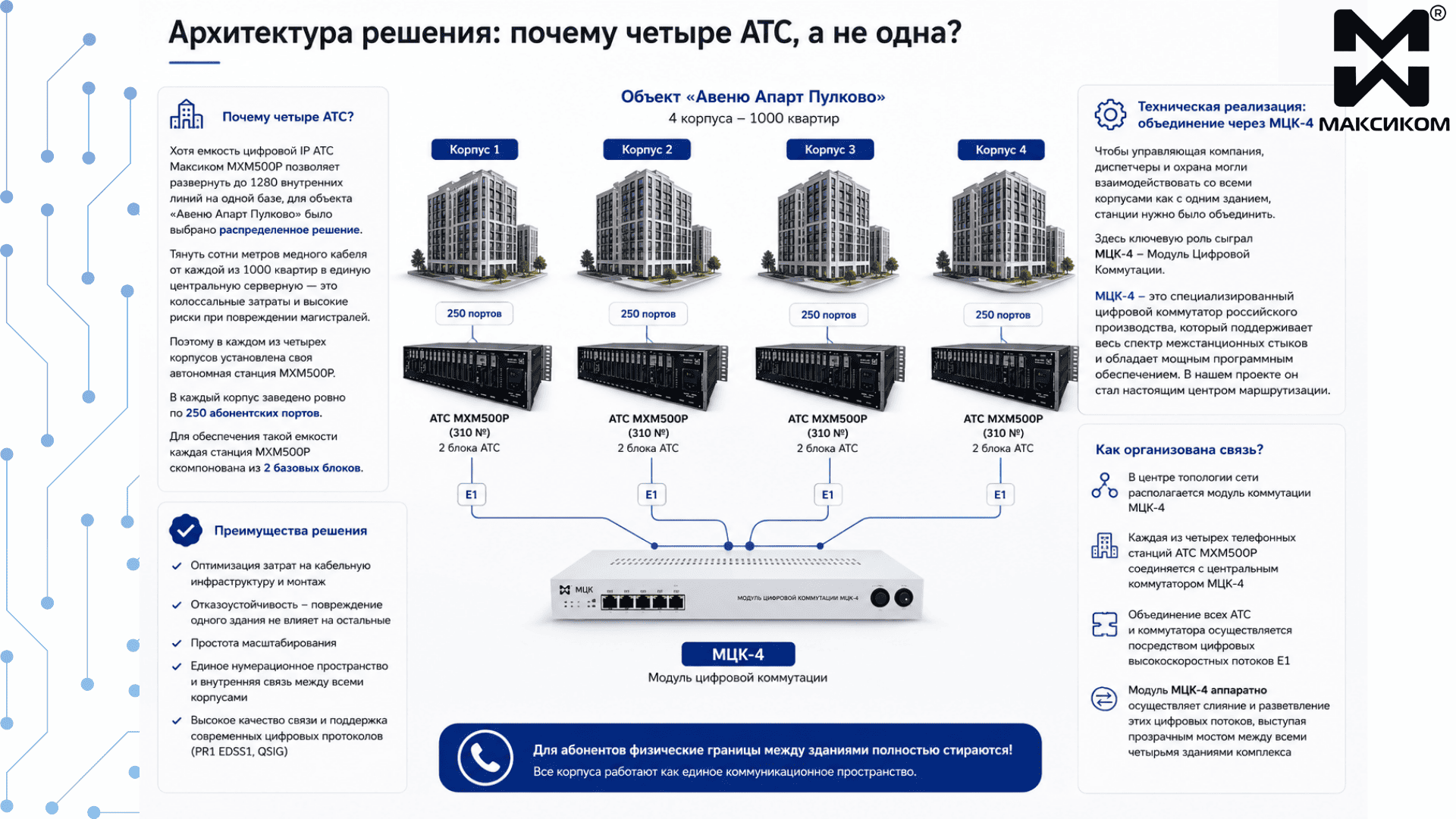

Архитектура решения: почему четыре АТС, а не одна?

Казалось бы, зачем ставить четыре отдельные телефонные станции, если емкость цифровой IP АТС Максиком МХМ500Р позволяет развернуть до 1280 внутренних линий на одной базе?

Ответ кроется в архитектуре самого объекта «Авеню Апарт Пулково» и экономической целесообразности. Тянуть сотни метров медного кабеля от каждой из 1000 квартир в единую центральную серверную — колоссальные затраты на кабельную продукцию, лотки, работу монтажников, а также высокие риски при повреждении магистралей.

Поэтому мы применили классическое, надежное и элегантное распределенное решение: в каждом из четырех корпусов была установлена своя автономная станция МХМ500Р. В каждый корпус мы завели ровно по 250 абонентских портов. Для обеспечения такой емкости каждая станция МХМ500Р компонуется из 2 базовых блоков.

Но разрозненные станции в разных зданиях — это еще не сеть. Их нужно было объединить в единый слаженный механизм.

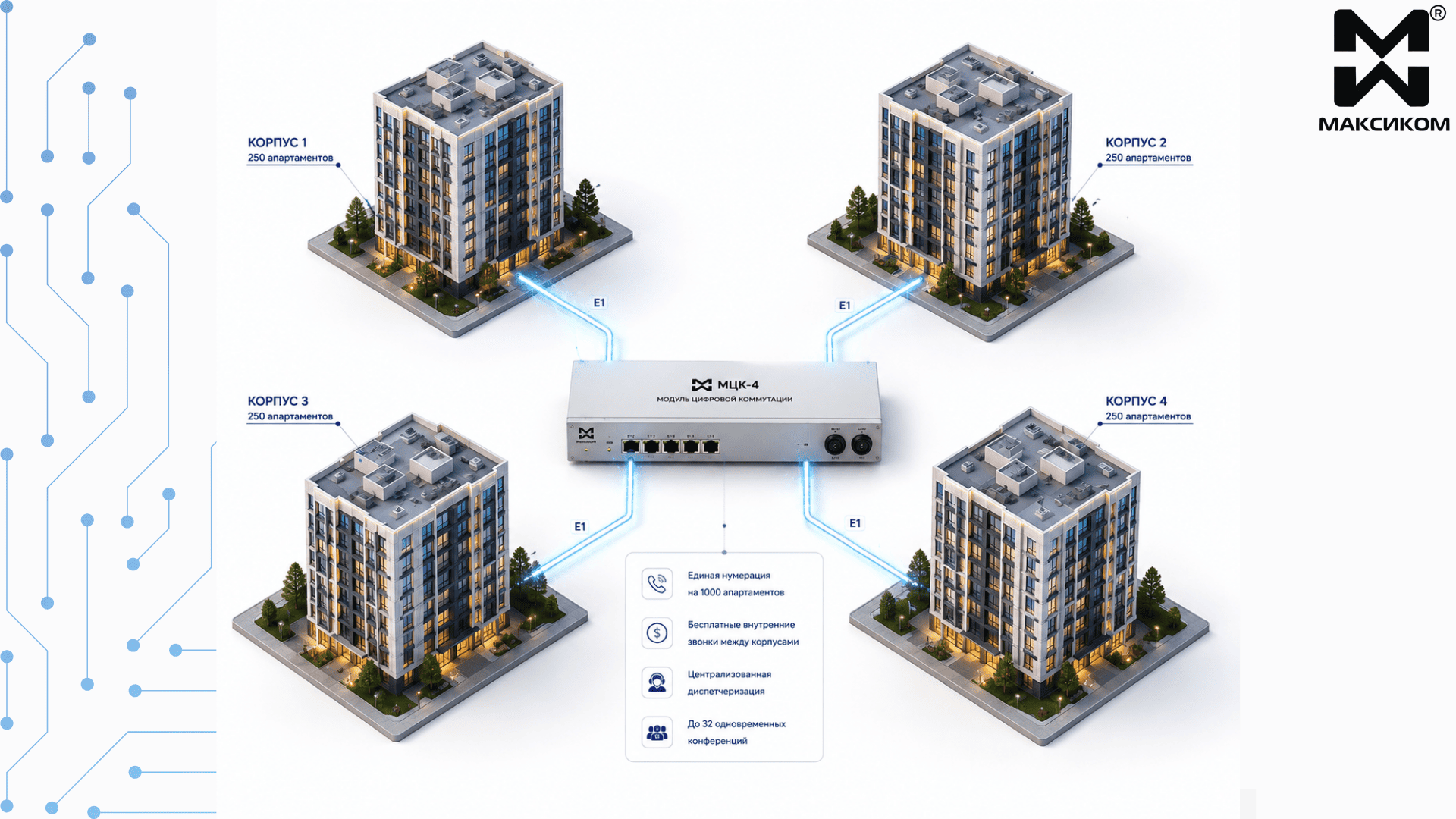

Техническая реализация: объединение через МЦК-4

Чтобы управляющая компания, диспетчеры и охрана могли взаимодействовать со всеми корпусами так, будто это одно здание, станции нужно было подружить. И здесь ключевую роль сыграл МЦК-4 — Модуль Цифровой Коммутации.

МЦК — это специализированный цифровой коммутатор российского производства, который поддерживает весь спектр межстанционных стыков и обладает мощным программным обеспечением. В нашем проекте он стал настоящим центром маршрутизации.

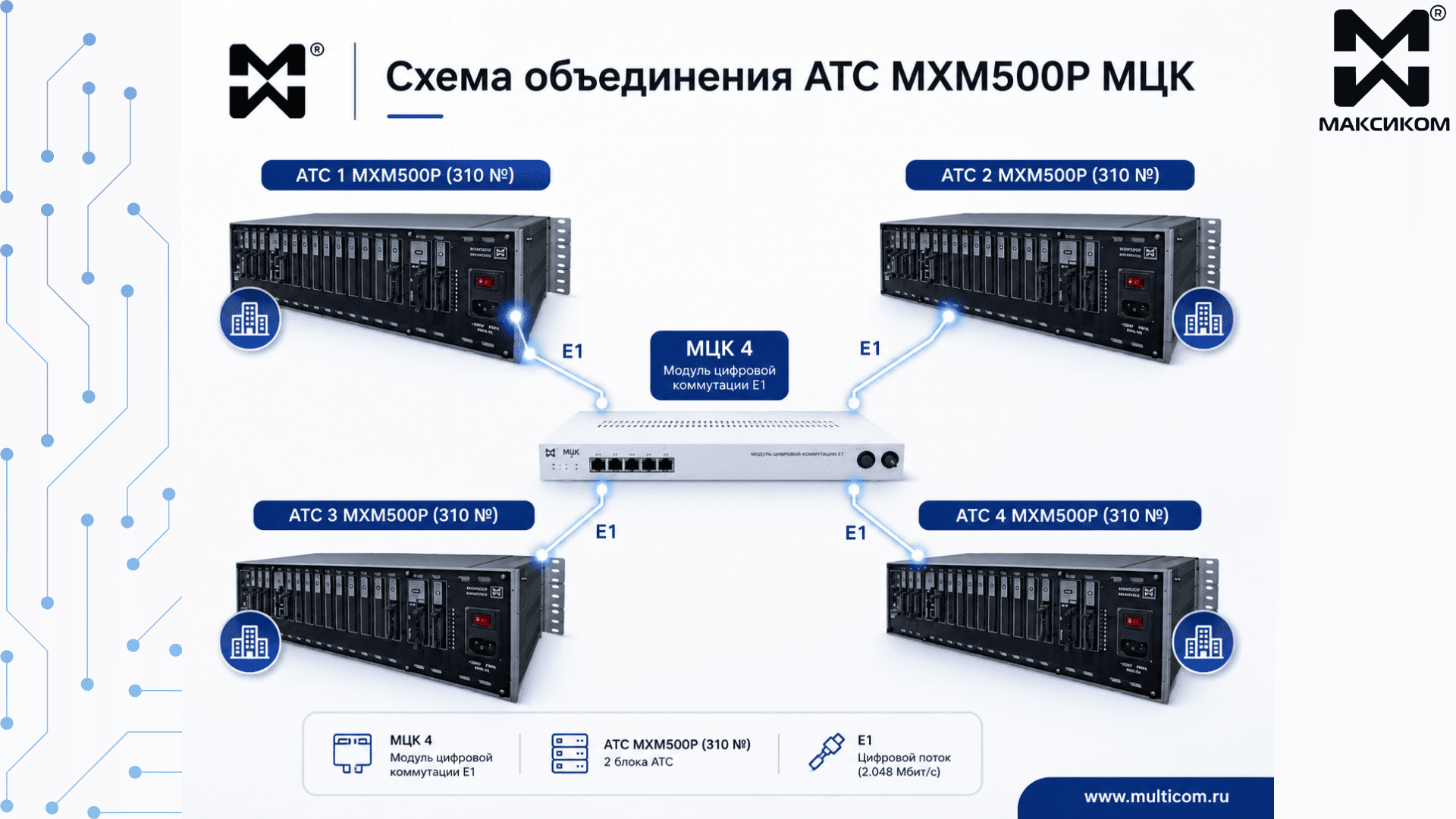

Как именно организована связь?

• В центре топологии сети располагается модуль коммутации МЦК-4,
• Каждая из четырех телефонных станций АТС МХМ500Р соединяется с центральным коммутатором МЦК-4,
• Объединение всех АТС и коммутатора осуществляется посредством цифровых высокоскоростных потоков E1,
• Модуль МЦК-4 аппаратно осуществляет слияние и разветвление этих цифровых потоков, выступая прозрачным мостом между всеми четырьмя зданиями комплекса.

Благодаря поддержке современных цифровых протоколов сигнализации (PRI EDSS1, QSIG), обмен данными между корпусами происходит мгновенно, без потери качества связи даже при пиковых нагрузках. Для абонентов физические границы между зданиями полностью стираются!

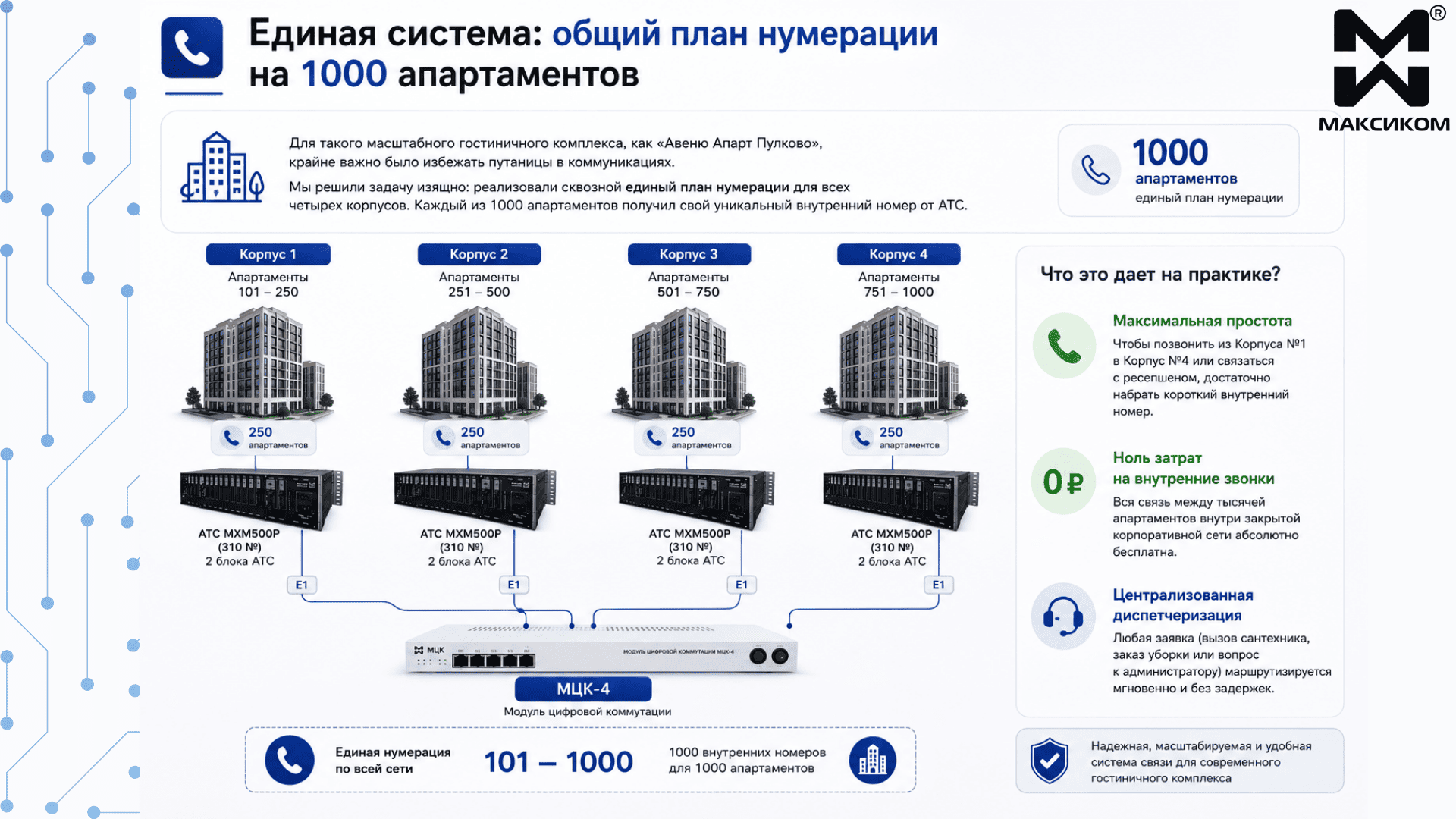

Единая система: общий план нумерации на 1000 апартаментов

Для такого масштабного гостиничного комплекса, как «Авеню Апарт Пулково», крайне важно было избежать путаницы в коммуникациях. Представьте, если бы звонок из одного корпуса в другой требовал набора сложных префиксов или выхода на городские линии — это стало бы настоящей головной болью и для управляющей компании, и для гостей.

Мы решили задачу изящно: реализовали сквозной единый план нумерации для всех четырех корпусов. Каждый из 1000 апартаментов получил свой уникальный внутренний номер от АТС.

Что это дает на практике?

• Максимальная простота: чтобы позвонить из Корпуса №1 в Корпус №4 или связаться с ресепшеном, достаточно набрать короткий внутренний номер,
• Ноль затрат на внутренние звонки: вся связь между тысячей апартаментов внутри закрытой корпоративной сети абсолютно бесплатна,
• Централизованная диспетчеризация: любая заявка (вызов сантехника, заказ уборки или вопрос к администратору) маршрутизируется мгновенно и без задержек.

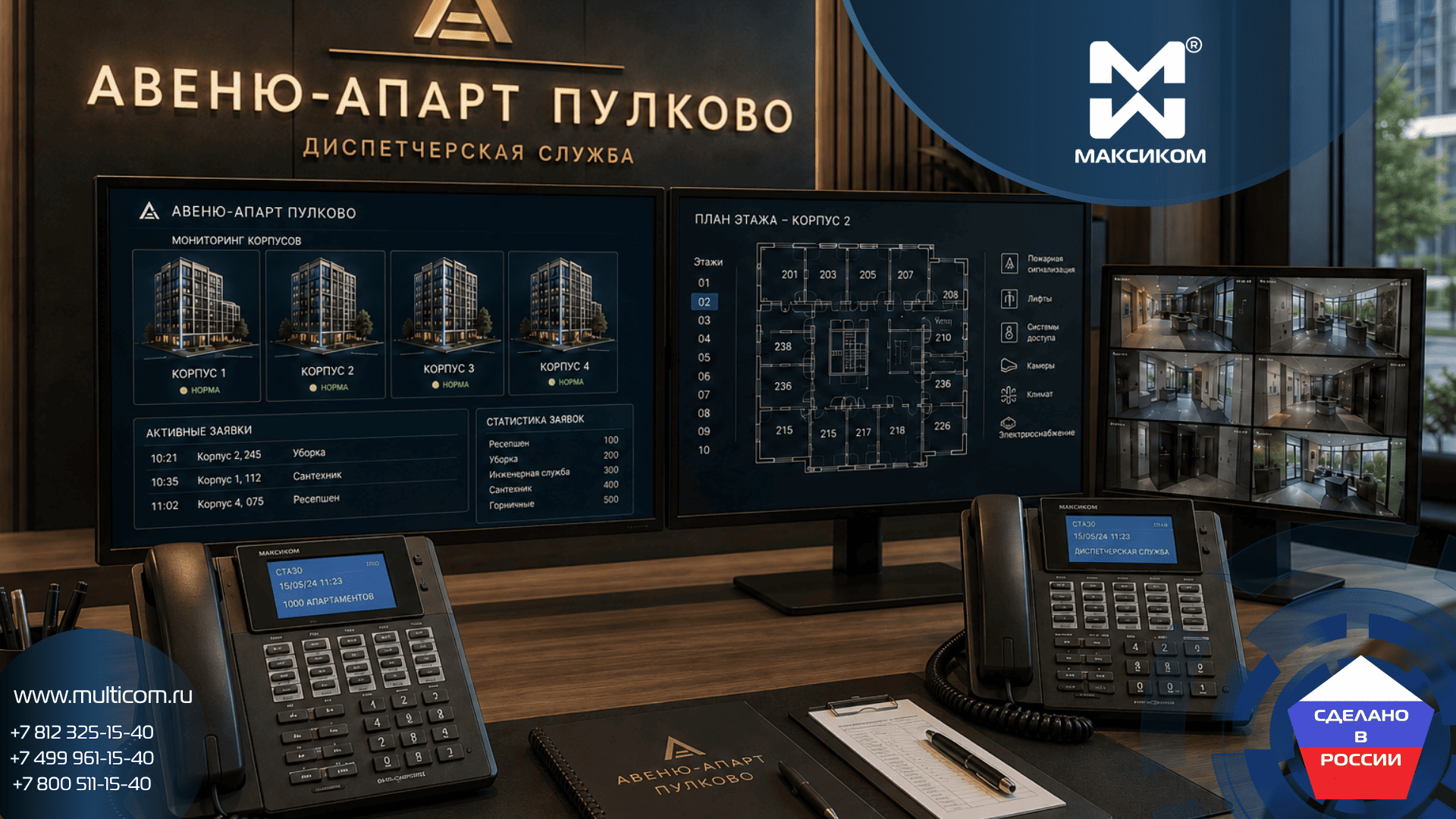

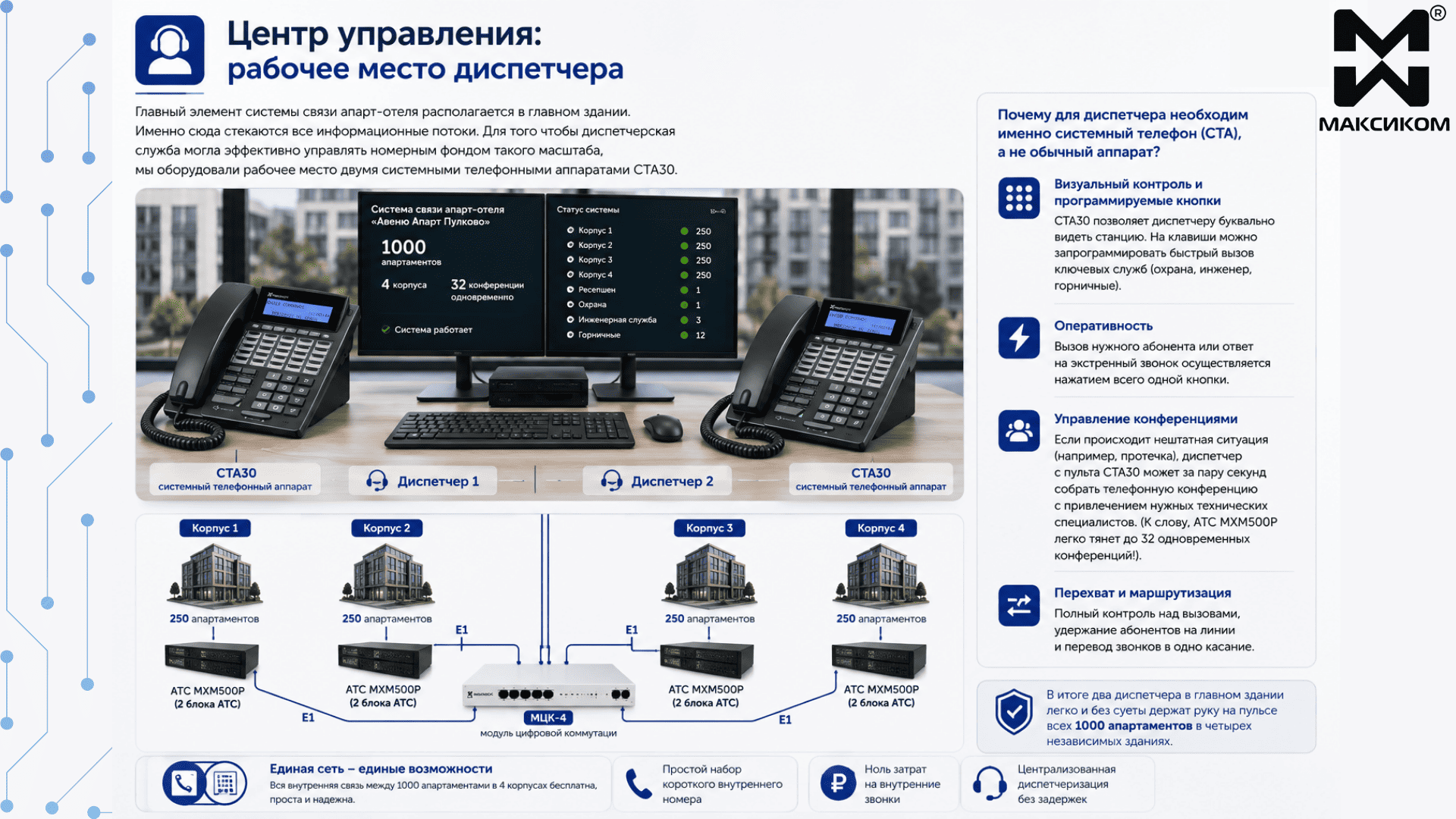

Центр управления: рабочее место диспетчера

Главный элемент системы связи апарт-отеля располагается в главном здании. Именно сюда стекаются все информационные потоки. Для того чтобы диспетчерская служба могла эффективно управлять номерным фондом такого масштаба, мы оборудовали рабочее место двумя системными телефонными аппаратами СТА30.

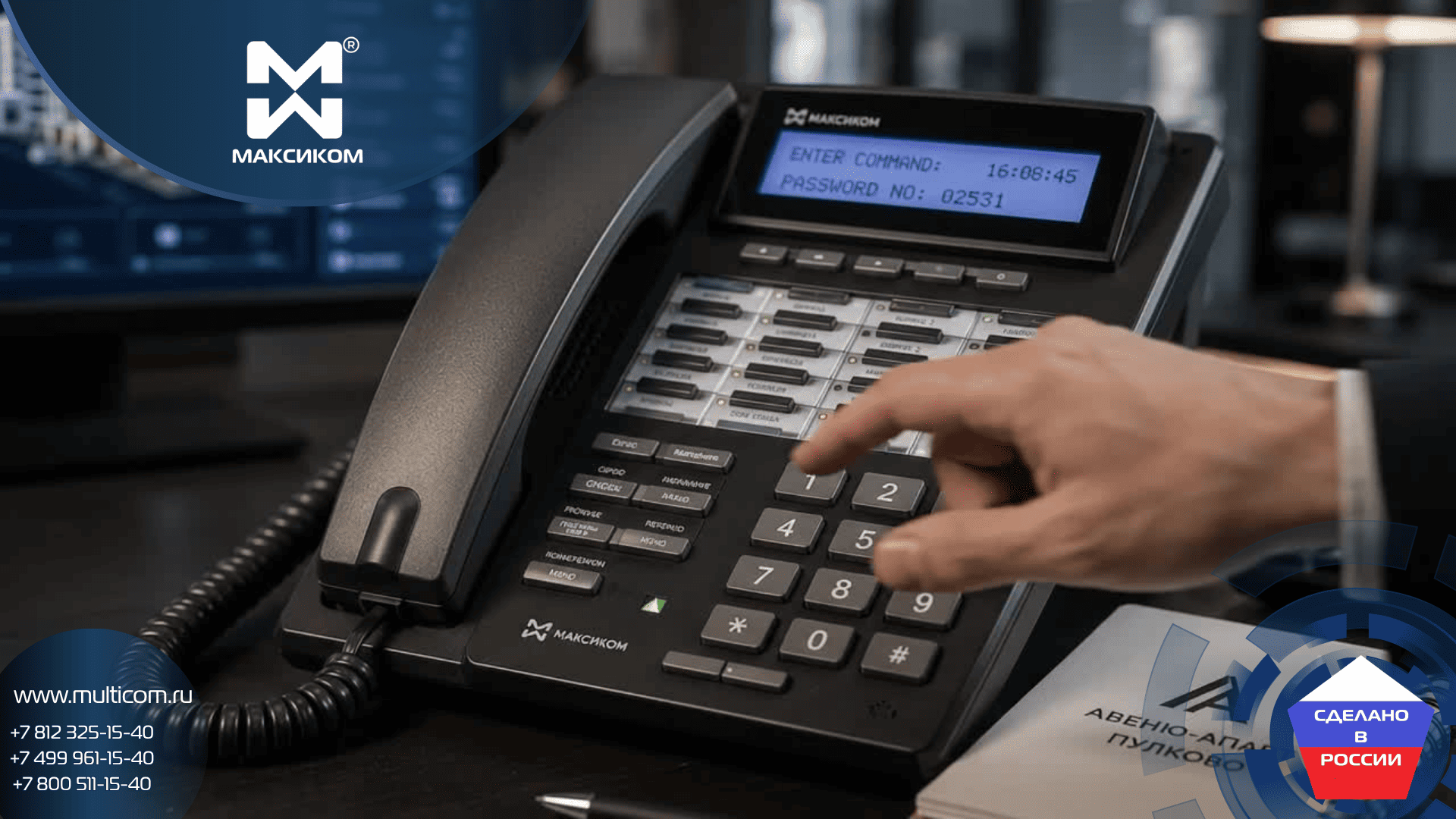

Почему для диспетчера необходим именно системный телефон (СТА), а не обычный аппарат?

• Визуальный контроль и программируемые кнопки: СТА30 позволяет диспетчеру буквально видеть станцию. На клавиши можно запрограммировать быстрый вызов ключевых служб (охрана, инженер, горничные),
• Оперативность: вызов нужного абонента или ответ на экстренный звонок осуществляется нажатием всего одной кнопки,
• Управление конференциями: если происходит нештатная ситуация (например, протечка), диспетчер с пульта СТА30 может за пару секунд собрать телефонную конференцию с привлечением нужных технических специалистов. (К слову, АТС МХМ500Р легко тянет до 32 одновременных конференций!),
• Перехват и маршрутизация: полный контроль над вызовами, удержание абонентов на линии и перевод звонков в одно касание.

В итоге два диспетчера в главном здании легко и без суеты держат руку на пульсе всех 1000 апартаментов в четырех независимых зданиях.

Результаты реализации проекта:

• Сквозной единый план нумерации. Создано бесшовное телефонное пространство на 1 000 номеров. Связь между корпусами осуществляется по коротким номерам напрямую — без префиксов, ожидания и выхода на городские линии,
• 100% бесплатные внутренние переговоры. Все вызовы между апартаментами, администрацией, сервисной службой и охраной циркулируют внутри закрытой защищенной сети с нулевой стоимостью трафика,
• Централизованная диспетчеризация. Управляющая компания получила удобный инструмент мониторинга: диспетчеры на двух пультах СТА30 мгновенно принимают сервисные заявки, видят статус линий и могут в один клик собрать оперативную конференцию при аварийной ситуации,
• Полная автономия корпусов. Размещение отдельных станций в каждом здании исключает единую точку отказа. Даже при повреждении магистрали между зданиями или отключении внешней сети внутренняя связь в каждом отдельном корпусе продолжает работать штатно,
• Потенциал масштабирования. Модульная архитектура МХМ500Р и гибкость коммутатора МЦК-4 позволяют без замены ядра системы подключать IP-абонентов, интегрировать каналы громкоговорящего оповещения (ГГС), систему контроля доступа или добавлять новые телефонные емкости при развитии инфраструктуры.

Надежность, проверенная временем, и выгоды для застройщика

Отказоустойчивость решений на базе оборудования «Максиком» — факт, подтвержденный многолетней эксплуатацией. В копилке опыта «Мультиком» есть масштабные, стратегически важные объекты, где сложнейшие кластеры из 8 АТС, объединенных коммутатором МЦК-8, бесперебойно работают уже более 8 лет 24/7!

Для девелоперов уровня Etalon Group при выборе технического решения на первое место всегда выходят безопасность, независимость и экономическая эффективность. И связка «МХМ500Р + МЦК» бьет точно в цель по всем пунктам:

• Статус ТОРП (Телекоммуникационное оборудование российского происхождения) — оборудование имеет высокий уровень локализации. Это значит — никаких санкционных рисков, проблем с поставками комплектующих или внезапно «окирпичивающимся» из-за рубежа софтом,
• Стремительная окупаемость (6-8 месяцев) — в отличие от многих импортных аналогов, АТС Максиком не требует покупки дополнительных лицензий за каждую функцию. Все богатейшие сервисные функции системы доступны заказчику из коробки. Добавьте к этому абсолютно бесплатную внутреннюю связь для 1000 абонентов, и экономика проекта становится предельно привлекательной,
• Кибербезопасность и закрытая ОС — станция работает на проприетарной операционной системе. Базы данных и документооборот отеля полностью защищены от хакерских атак и внешних вторжений. Связь внутри комплекса будет работать даже в том случае, если выйдут из строя внешние сети провайдера.

Кейс телефонизации и диспетчеризации «Авеню Апарт Пулково» — наглядный пример того, как грамотный инженерный расчет и правильный подбор оборудования способны элегантно решить нестандартную архитектурную задачу.

Объединение четырех автономных корпусов в единую сеть с общим планом нумерации на 1000 апартаментов доказало: цифровые АТС Максиком МХМ500Р в связке с коммутаторами МЦК легко масштабируются под любые нужды заказчика.

Подобная архитектура идеально подходит не только для крупных апарт-отелей или ЖК, но и для распределенных больничных комплексов, промышленных предприятий с несколькими цехами, торговых сетей и ведомственных структур.

Стоит задача телефонизировать масштабный объект или объединить разрозненные здания в единую сеть связи? Обращайтесь к экспертам «Мультиком»! Мы оперативно проанализируем ваш проект, подберем идеальную конфигурацию модулей и разработаем техническое решение, которое будет работать на вас долгие годы.
