Мобильный командный центр МЧС: оснащение штабного автомобиля связи на базе Газель Next

В нашей предыдущей статье «Модульная связь для спецтехнологий: эволюция решений «Максиком» для подвижных пунктов управления и пожарных автомобилей« мы подробно разбирали мощь и масштаб тяжелого автомобиля связи АСО на базе грузового шасси. Сегодня переходим к более гибкому и маневренному решению — штабному автомобилю АШ, который доказывает, что высокий интеллект связи может быть компактным.

Если на месте крупного происшествия автомобиль связи (АСО) служит мощным узлом, то Пожарный штабной автомобиль (АШ) — это быстрый разум спасательной операции.  Построенный на базе маневренной Газель Next, он первым прибывает на место вызова, становясь точкой, где принимаются ключевые решения.

В этой статье мы рассмотрим:

1. Как спроектирован специализированный шкаф 15U в штабном автомобиле
2. Из чего состоит техническая начинка, объединяющая радиостанции, мобильные сети и проводные линии
3. Как реализована система энергонезависимости, позволяющая штабу работать часами без внешнего питания
4. И почему готовые модульные решения стали стандартом для ведущих автомеханических заводов, таких как НАЗ

АШ — мобильный центр связи пожаротушения

Роль АШ в работе штаба пожаротушения:

• Мобильный офис и рабочее место для оперативной группы и Руководителя тушения пожара (РТП), обеспечивающее их всеми видами связи,
• Координация в реальном времени — маневренность Газели позволяет развернуть штаб вплотную к зоне ЧС, даже в плотной городской застройке или узких дворах,
• Масштабируемость — несмотря на компактные размеры кузова, внутри скрывается полноценный комплекс, способный управлять целой группировкой сил МЧС.

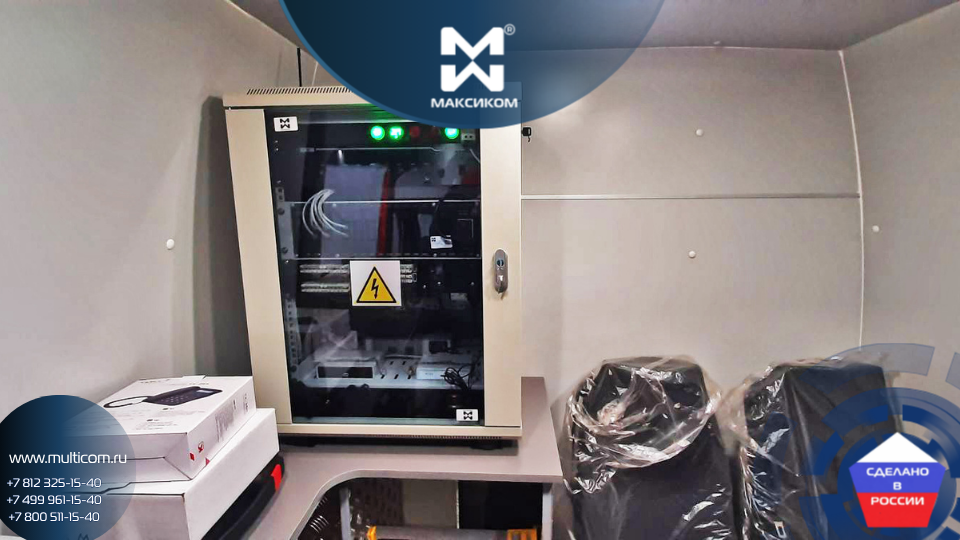

Детальный разбор основания всей системы — Шкаф КАТС Шг 770 (15U)

Для штабного автомобиля на базе Газель Next каждый сантиметр пространства на счету. Именно поэтому для проекта АШ было разработано решение в компактном форм-факторе 15U (высота шкафа — 770 мм, глубина — 450 мм). Оптимальное решение между мощностью оборудования и эргономикой мобильного штаба.

Конструктив и защита — броня для электроники:

• Адаптация к движению. Шкаф монтируется на стенку кузова через специальные виброопоры. Газель Next — машина маневренная, и электроника не должна страдать от вибраций двигателя или неровностей дороги,
• Умный климат. В верхней части шкафа установлена панель с двумя вентиляторами, работающими в паре с термостатом. Как только температура внутри поднимается выше нормы, включается активное охлаждение, защищая АТС и усилители от перегрева,
• Безопасный монтаж. Система крепления продумана так, чтобы шкаф жестко фиксировался к стене через уголок, исключая любые люфты при резких поворотах или торможении.

Преимущества для завода-изготовителя (НАЗ)

Для инженеров Нижегородского Автомеханического Завода такой формат поставки — готовый узел:

• «Plug & Play» — оборудование внутри уже закреплено на консольных полках 1U, все внутренние соединения выполнены,
• Минимум настройки — заводу остается только подвести внешнее питание и подключить антенно-фидерные устройства, что сокращает цикл сборки автомобиля на несколько дней,
• Сервисная доступность — все блоки расположены так, чтобы к ним был быстрый доступ для обслуживания или замены SD-карт в системе записи.

Техническая начинка: связь, которая не подводит

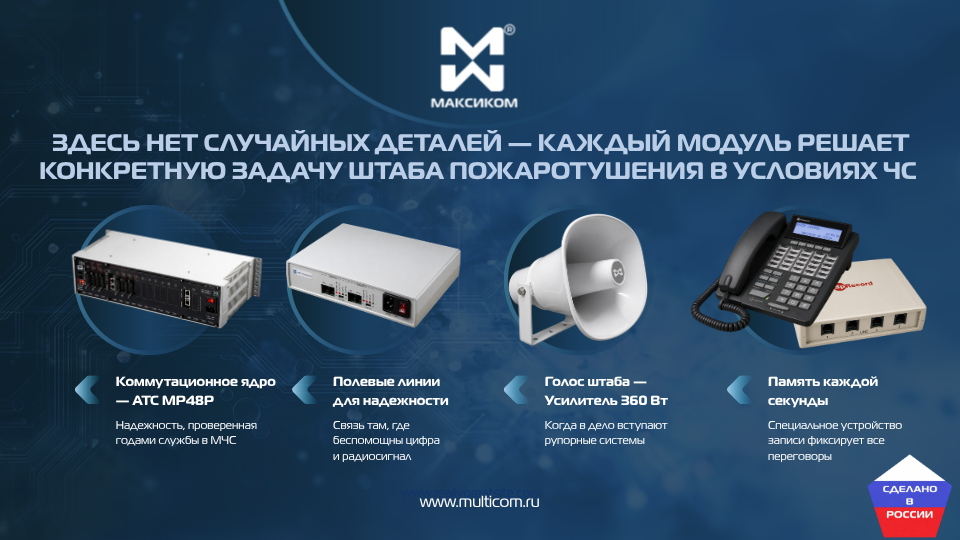

Внутри компактного шкафа 15U скрывается настоящий коммуникационный гигант. Здесь нет случайных деталей — каждый модуль решает конкретную задачу штаба пожаротушения в условиях ЧС.

Разберем по полочкам:

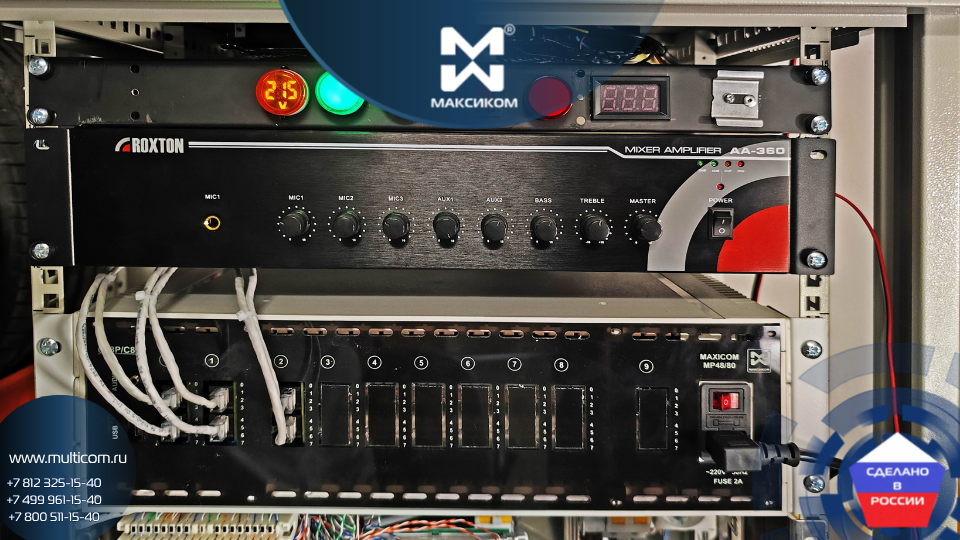

• Коммутационное ядро — АТС МР48Р. Именно она управляет потоками информации, соединяя рации, городские линии и внутренние телефоны штаба в единую сеть. Надежность, проверенная годами службы в МЧС,
• Гибридность и выход в мир. Благодаря интегрированным GSM-шлюзам, штаб получает устойчивую сотовую связь. Даже если вы находитесь в чистом поле, системные телефоны внутри Газели работают как в высокотехнологичном офисе,
• Голос штаба — Усилитель 360 Вт. Когда нужно донести команду до каждого бойца на месте пожара, в дело вступают рупорные системы. Мощности в 360 Вт достаточно, чтобы ваш голос уверенно перекрывал шум работающих насосов и спецтехники на расстоянии более 300 метров,
• Память каждой секунды. Специальное устройство записи фиксирует все переговоры по 4 каналам на SD-карту. Это бесценный материал для последующего разбора полетов и анализа действий штаба,
• Полевые линии — классика надежности. С помощью модулей МБ (местной батареи) и катушек с полевым кабелем, к штабу можно подключить легендарные аппараты ТА-88, гарантирующие связь там, где беспомощны цифра и радиосигнал.

Энергонезависимость и безопасность

Главный кошмар любого узла связи — внезапное обесточивание. В штабном автомобиле АШ этот риск сведен к нулю за счет интеллектуальной системы питания.

• Блок аварийного переключения — энергетический щит системы, который мгновенно и незаметно для оборудования переключает питание с основной сети 220В на резервные аккумуляторы 12В/24В,

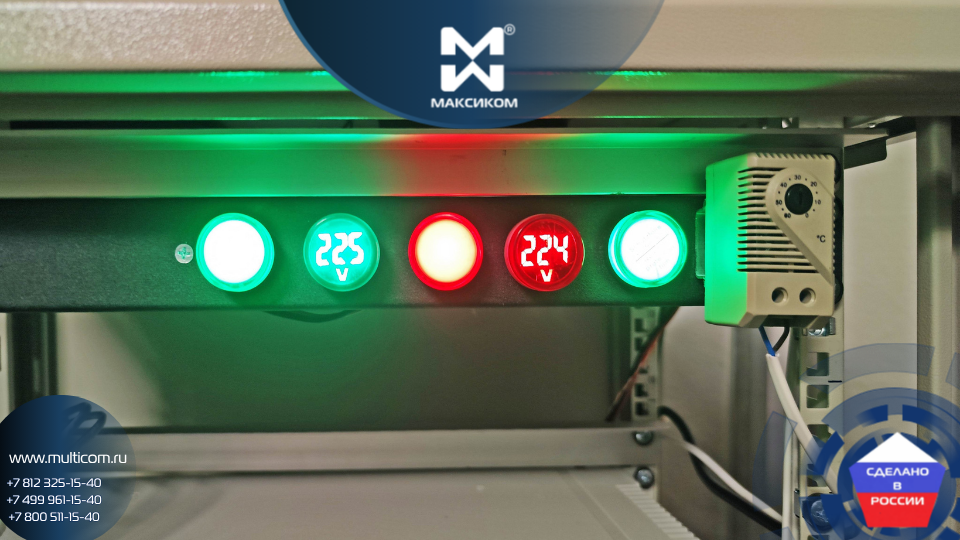

• Панель ПЗСС (контроль и сигнализация) — на передней панели шкафа всегда видны яркие индикаторы. Если внешнее питание пропадет, ПЗСС не только подсветит проблему, но и подаст звуковой сигнал. Связист всегда держит ситуацию под контролем,
• Комплексная защита — вся электросеть шкафа защищена современными УЗО и автоматами (10А/16А), что исключает короткие замыкания и перегрузки, даже если бортовая сеть автомобиля работает в экстремальном режиме.

Кейс: очередная поставка для ООО «НАЗ» — доверие, проверенное временем

Нижегородский Автомеханический Завод (НАЗ) — признанный эксперт в производстве спецтехники. Повторный заказ оборудования для штабного автомобиля АШ на базе Газель Next — лучший показатель того, что наше решение попало в десятку по надежности и удобству.

Стратегическое упрощение всего производственного цикла для завода-изготовителя:

• Стандартизация. Инженеры уже знают посадочные места и схему подключения, что позволяет собирать новые машины на потоке, не тратя время на повторное проектирование,
• Доверие к результату. Прошлые поставки доказали, что оборудование выдерживает суровые российские условия, а значит, конечный заказчик (МЧС) останется доволен.

Комплектация «под ключ» для штабного авто

Для этого проекта мы подготовили шкаф высотой 15U (770 мм), который идеально вписался в габариты Газели. Внутри — всё для мгновенной связи:

• Командный центр — Гибридная АТС с поддержкой системных телефонов с дисплеем, чтобы диспетчер видел, кто на связи,
• Полевая мощь — модули МБ для работы с выносными линиями и катушки с полевым кабелем по 100 метров — для связи в лесу или на завалах,
• Громкий голос — усилитель на 360 Вт, способный поддерживать мощные рупоры на крыше автомобиля.

Удобство интеграции в Газель Next:

Благодаря компактной глубине шкафа (450 мм) и продуманному настенному креплению, внутри автомобиля остается достаточно места для работы оперативного штаба. Шкаф поставляется с уже установленным блоком аварийного переключения и панелью ПЗСС-1, так что заводу остается только подключить питание и вывести антенны.

Стандартизация спасает жизни

Завершая вторую часть нашего обзора, можно уверенно сказать: превращение Газели в полноценный штабной автомобиль сегодня занимает считанные часы монтажа, если внутри стоит готовое системное решение.

Подведем итоги:

Готовность 24/7. Система одинаково надежно работает и в -30°C, и в +40°C благодаря активной вентиляции с термостатом,
Универсальность. Мы объединили старую добрую проводную классику с современными GSM-шлюзами и цифровой записью переговоров.

Когда каждая минута имеет значение, связь должна работать без пауз, сбоев и лишних настроек  — именно для этого создаются мобильные штабы связи, от которых напрямую зависят координация, управление и спасение жизней.

«Мультиком» — российский разработчик систем связи с 1989 года.
