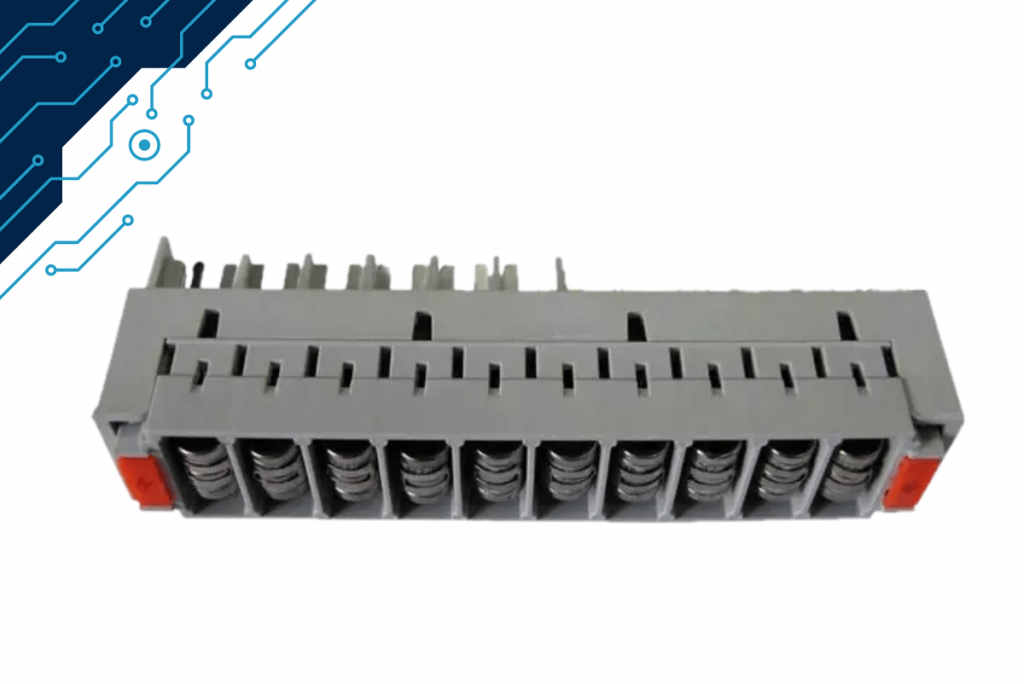

Фото Магазин защиты на 10 пар

Магазин защиты

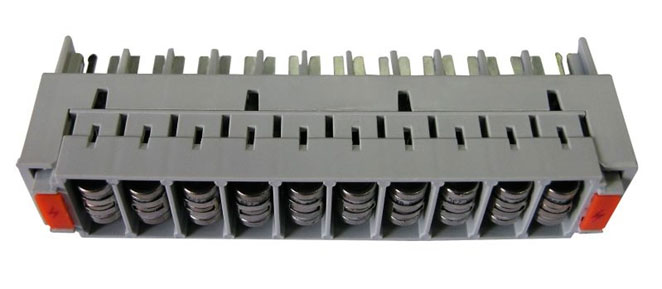

Комплект из модулей защиты по напряжению (230 В) - магазин защиты, укомплектованный разрядниками с термозащитой на 10 пар.
Кол.
  • Описание

3-х точечная защита от перенапряжений

Одна из главных угроз для оборудования и персонала — резкие скачки напряжения, причиной которых могут быть как удары молний, так и серьезные аварии на электросети.

Один из способов организации защиты  — т.н. 3-х точечная защита по напряжению.

Вариант реализации этой защиты — магазины защиты, которые устанавливаются на плинты. Магазины оснащены керамическими разрядниками, которые заполнены инертным газом.

Магазин защиты, представленный в каталоге, укомплектован трехполюсными разрядниками с термозащитой.

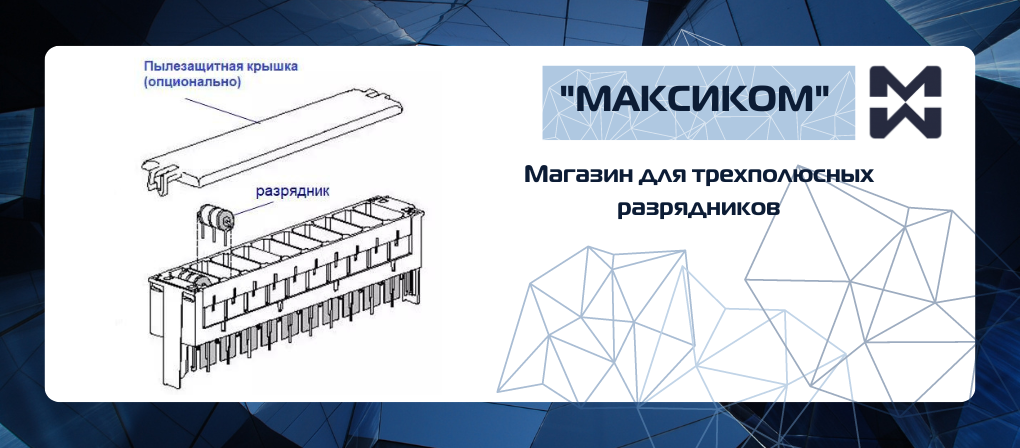

Схема устройства магазина защиты от перенапряженияКогда на линии кросса возникает скачок напряжения, высокие токи перехватываются разрядником (магазин с разрядниками подключают к центральным контактам плинта).

Разрядник имеет центральный вывод, по которому разряд уходит через шину магазина, затем через его боковые контакты на заземленную металлическую опорную раму и далее — в землю.

При этом электрическая дуга, возникающая во внутреннем пространстве разрядника,  вызывают ионизацию этого пространства, и сам разрядник перегорает — его придется заменить, но свою задачу он выполнил честно.

Термозащита обеспечивает дополнительную гарантию того, что при скачке напряжения не будет возгорания.

При установке магазинов защиты на плинты LSA-Profil, которые планируется крепить на рейку, потребуются специальные заземляющие скобы. Эти скобы устанавливаются снизу на плинт. Если плинты устанавливаются на монтажный хомут, заземляющая скоба не требуется.

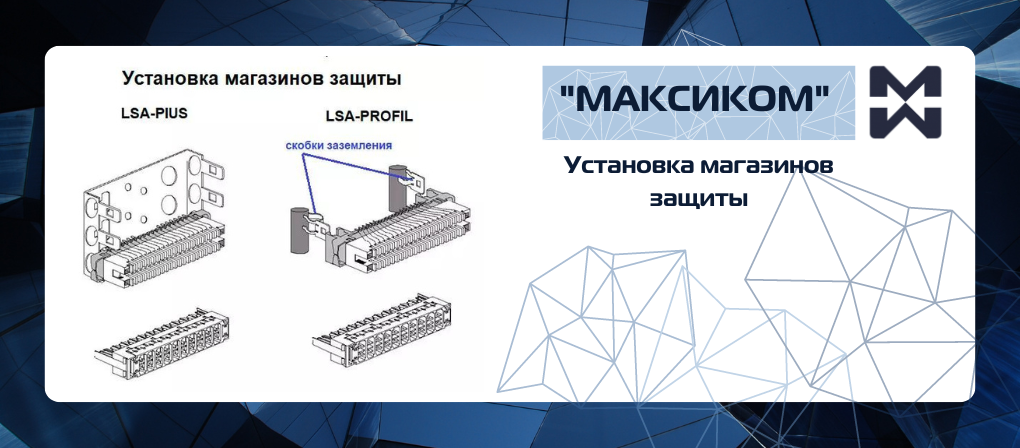

Фото: установка магазина защиты

Важно!  Магазин защиты устанавливается на плинты с размыкаемыми (нормально замкнутыми) и неразмыкаемыми контактами.
