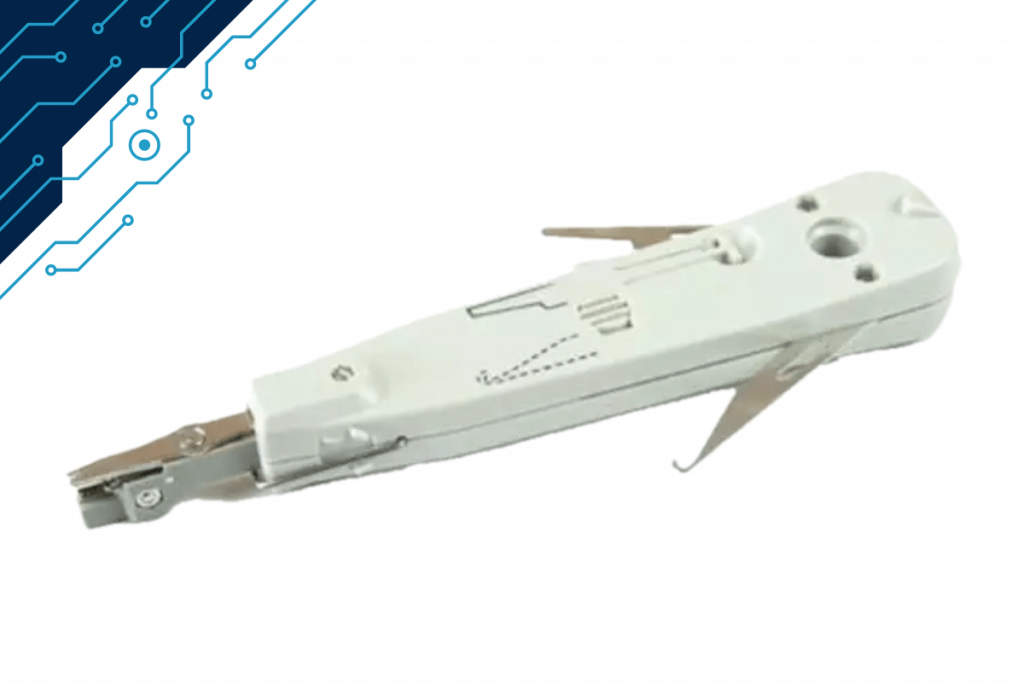

Фото инструмента кроссировочного автоматического

Инструмент кроссировочный автоматический

Профессиональный сенсорный инструмент для кроссировочных работ с плинтами LSA-PLUS и LSA-PROFILE.
Кол.
  • Описание

Назначение

Современные плинты позволяют проводить кроссировочные работы без использования пайки и тем самым не только существенно ускоряют работу, но и делают ее гораздо более безопасной.

Использование профессионального сенсорного инструмента дополнительно облегчает работу и повышает качество разделки плинта.

Современный профессиональный инструмент включает несколько устройств, объединенных в рамках единого изделия.

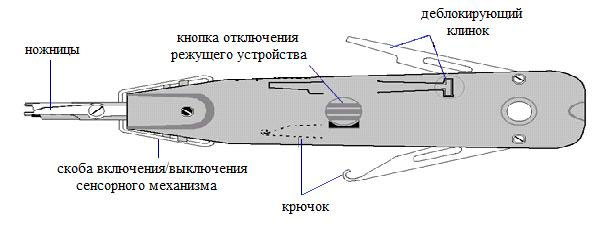

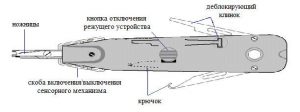

Схема устройства монтажного сенсорного инструмента

Сенсорный механизм контролирует глубину запрессовки жилы. Как только жила запрессовывается на нужную глубину,  механизм обеспечивает срабатывание ножниц для отрезания излишков жилы. Если жилу с обратной стороны контакта предполагается сохранить, необходимо отключить ножницы.

Сенсорный механизм необходимо отключить в тех случаях, когда в один контакт подключается вторая жила.



Крючок понадобится в тех случаях, когда нужно извлечь из контактов уже подключенные жилы.  Проводник подцепляется крючком и вытягивается из контакта. Также с помощью крючка можно извлечь из плинта штекер ComProtect на одну пару или разрядник из магазина.



Деблокирующий клинок используется в тех случаях, когда нужно снять плинт с монтажного хомута. Клинок вводится между боковой стенкой плинта и зубцами хомута, после чего необходимо слегка повернуть клинок и отжать плинт. Аналогичная операция производится и на другой стороне плинта. После этого плинт можно снять с монтажного хомута.



Средняя наработка инструмента на отказ зависит от толщины жилы и составляет от 50000 до 200000 отдельных срабатываний инструмента. При этом важно иметь в виду следующее. Запрессовка жилы требует приложения небольшого усилия, но при этом категорически не рекомендуется заметь это усилие ударом по инструменту. То же самое касается снятия плинта с монтажного хомута при помощи деблокирующего клинка.
