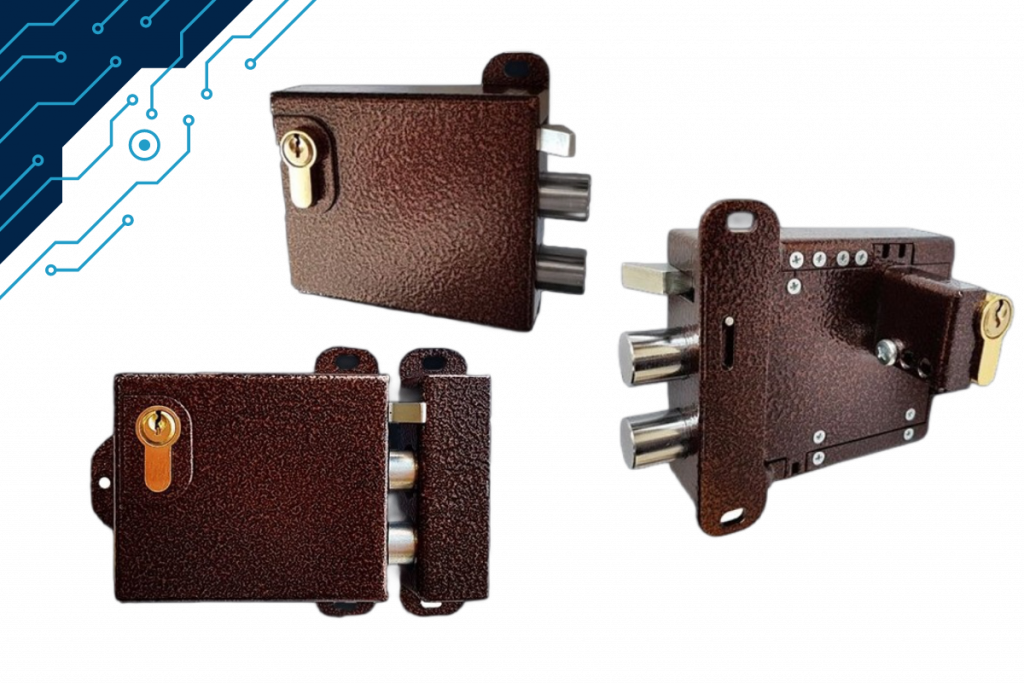

Электромеханический замок Полис-12М

Накладной электромеханический замок Обеспечивает дистанционное открывание дверей. ворот и калиток при совместной работе с аудио и видеодомофонами, а также другими вариантами СКУД.
Кол.
  • Описание
  • Спецификации
Конструктивные особенности
Способ установки Накладной
Механическое запирание/открывание Ключом изнутри и снаружи. Механическое открывание производится с помощью цилиндрового механизма.
Количество засовов 2
Переворот вводного кулачка + Наличие переворотного кулачка позволяет устанавливать замок как на правую, так и на левую дверь.
Задержка выхода засова при взводе кулачка

+ Система взвода кулачка улучшена производителем. Обеспечивает уменьшение усилия при взводе замка. Поэтому замок можно использовать совместно с доводчиком двери.

Задержка вылета засовов исключает препятствие  закрыванию двери со стороны засовов, выходящих из замка.



Комплект поставки
  • Замок электромеханический
  • Цилиндровый механизм
  • Ключ (3 шт.)
  • Запорная часть
  • Накладка на цилиндровый механизм
  • Паспорт
Опции
  • блокировка от закрывания
  • встроенный контроллер TM/EM



Совместная работа с домофонами МАКСИФОН

МАКСИФОН DMF

Совместная работа с электромеханическими  и электромагнитными замками осуществляется через блок управления домофоном. На рисунке ниже — внешний вид блока управления и схема подключения.

Электронный блок домофона и схема подключения устройств

Плата электронного блока, монтируемая в отдельном корпусе, имеет следующие разъемы:

  • 5V– для подключения источника питания (ИП) 5 вольт (стабилизированных).
  • 12V– для подключения ИП 12 вольт (нестабилизированных).
  • LINE– для подключения к абонентскому комплекту АТС.
  • SENSOR– для подключения к датчику открытия двери.
  • LOCK– 1, 2 – контакты для подключения электромеханического замка, срабатывающего при замыкании цепи 12В с максимальным током до 1А (исполнительный элемент – электронный ключ);
  • LOCK– 2, 3 – контакты для подключения электромеханического замка, срабатывающего при размыкании цепи с теми же параметрами (исполнительный элемент – электронный ключ).
  • LOCK2– 1, 2 – контакты для параллельного подключения к кнопке открывания электромагнитного замка, работающей на размыкание (исполнительный элемент – реле, сухие контакты).
  • LOCK2– 2, 3 – контакты для параллельного подключения к кнопке открывания электромагнитного замка, работающей на замыкание (исполнительный элемент – реле, сухие контакты).
  • PANEL– для подключения наружной дверной панели.

Все разъемы уникальные и имеют ключ, предотвращающий их неправильное включение.

На плате также расположены два подстроечных регулятора:

  • Регулятор VLC – для установки громкости динамика вызывного блока.
  • Регулятор MIC – для регулировки чувствительности микрофона на вызывном блоке.

Эти регуляторы выставляются в оптимальные положения на предприятии-изготовителе, но могут быть отрегулированы при монтаже домофона в зависимости от акустических особенностей помещения

Монтажная схема для комплекта домофона с электромеханическим замком

Таким образом, для подключения электромеханического замка Полис 12М, срабатывающего при замыкании цепи, необходимо использовать разъем LOCK, контакты 1, 2.

При наборе команды на открывание замка с пульта (системного ТА или обычного телефонного аппарата) сигнал проходит по АЛ домофона, поступает на блок управления, цепь замыкается.  Поскольку замок срабатывает при замыкании цепи, дверь открывается.   При открывании двери срабатывает герконовый датчик,  расположенный на двери (подключается к разъему X8 на схеме выше) , в результате чего происходит размыкание контактов 1 и 2.  Замок закрывается.



МАКСИФОН DMFu

Для работы с электромеханическими замками. а также для подключения к АЛ УАТС не требуется дополнительный блок управления.

Из корпуса домофона выходит ленточный жгут на 10 проводников.



К проводникам можно подключать следующие цепи-
1-крайний провод красного цвета и 2(следующий после красного) – линия
3,4 Датчик открывания дверей
5,6 – Кнопка открывания дверей
7,8 – Нормально-разомкнутые контактынеобходимы для подключения электромеханического замка ПОЛИС 12 М.
9,10 – Нормально-замкнутые контакты.



Промежуток времени между открыванием двери и размыканием цепи, приводящему к закрыванию двери, регулируется программно — при настройке домофона. Поэтому при управлении замком с домофона DMFu герконовый датчик не обязателен.

Программируемые параметры:

  • время, в течении которого раздается сигнал оповещения, что дверь открыта — максимум 255 сек;
  • время нахождения замка в открытом состоянии — максимум 255 сек;
  • максимальное время разговора по домофону, трубку не положили или дверь не открыли……..  — максимум 255 сек;



МАКСИФОН DMF-IP

В схему SIP-домофона входит оптореле с двумя топологиями:

  • А — Нормально разомкнутая. При подаче управляющего напряжения на светодиод происходит замыкание коммутирующей цепи.
  • Б — Нормально замкнутая. При подаче управляющего напряжения на светодиод происходит размыкание коммутирующей цепи.

Для подключения электромеханического замка Полис 12М используется топология А.









напряжение питания, В 12
Потребляемый ток (при 12 В), А Не более 0.8
Габаритные размеры, мм 110х92х30
Диапазон рабочих температур, С -40 — +60
Масса, кг Не более 1
