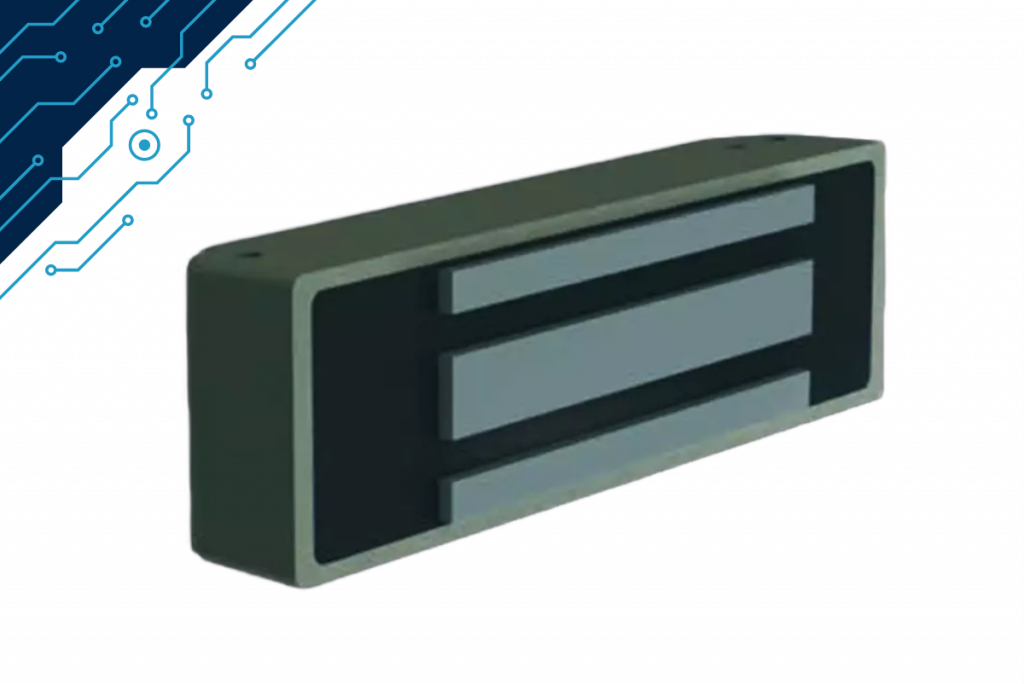

Электромагнитный замок - внешний вид

Электромагнитный замок VIZIT-ML305-50

Электромагнитный замок, состоящий из корпуса с электромагнитом и ответной металлической пластины. Дверь отпирается при снятии напряжения питания. Совместим с домофонами МАКСИФОН DMF, DMFu и DMF-IP.
Кол.
  • Описание
  • Спецификации

Назначение и особенности

Данный замок используется в системах ограничения доступа и СКУД. Имеет следующие особенности:
  • Толщина запираемой двери — от 35 до 50 мм
  • Устанавливается внутри помещения на дверь. которая открывается наружу.
  • Необходима совместная установка с дверным доводчиком.
  • Имеет встроенный модуль перемагничивания. Модуль залит компаундом совместно с катушкой электромагнита.
  • В качестве устройства управления можно использовать блок вызова. блок управления домофона, контроллер ключей RF  (TM) и т.д.

Схема установки замка (из паспорта устройства)

Схема установки электромагнитного замка

Совместная работа с домофонами МАКСИФОН

МАКСИФОН DMF

Управление производится со стороны электронного блока домофона.

  • Для параллельного подключения к кнопке открывания электромагнитного замка, работающей на размыкание (исполнительный элемент — реле, сухие контакты) используется разъем LOCK2–контакты 1, 2
  • Для параллельного подключения к кнопке, работающей на замыкание (исполнительный элемент — реле, сухие контакты) — разъем LOCK2— контакты 2,3

Поскольку данный электромагнитный замок срабатывает при размыкании цепи, для подключения используют разъем LOCK2- контакты 1,2.

При наборе команды на открывания двери с пульта (в  СКУД «Максиком» в качестве пультов используют системные и обычные телефонные аппараты), сигнал поступает на соответствующие контакты, цепь размыкается. электромагнитный замок срабатывает на открывание. На открывание двери реагирует герконовый датчик , который подключен к разъему X8 электронного блока домофона. Цепь замыкается, электромагнитный замок запирает дверь.


МАКСИФОН DMFu

Схема подключения электромагнитного замка при работе с МАКСИФОН DMFu



Из 17 проводников, выходящих в составе ленточного шнура из корпуса домофона, для подключения электромагнитного хамка данной модели используют цепи  10,11, 12 и 13, 14. 15.

Промежуток времени между открыванием двери и автоматическим срабатыванием замка на закрывание устанавливается при настройке домофона.  Максимальное время нахождения замка в открытом состоянии — 255 сек. такой же максимальный период можно установить для времени, в течение которого раздается сигнал оповещения о том. что дверь открыта. а также максимальное время разговора по домофону в том случае. если трубку не положили или не дали команду на открывание двери.



МАКСИФОН DMF-IP

Для работы с данным электромагнитным замком используют топологию Б оптореле, которое входит в схему домофона.  Эта топология нормально замкнутых контактов. При поступлении сигнала на открывание двери контакты размыкаются. и электромагнитный замок открывается.





Напряжение питания, В 12
Сила удержания, кгс 300
Габаритные размеры, мм 190х58х38
Диапазон рабочих температур -40 — +45С
Взрывозащищенность
