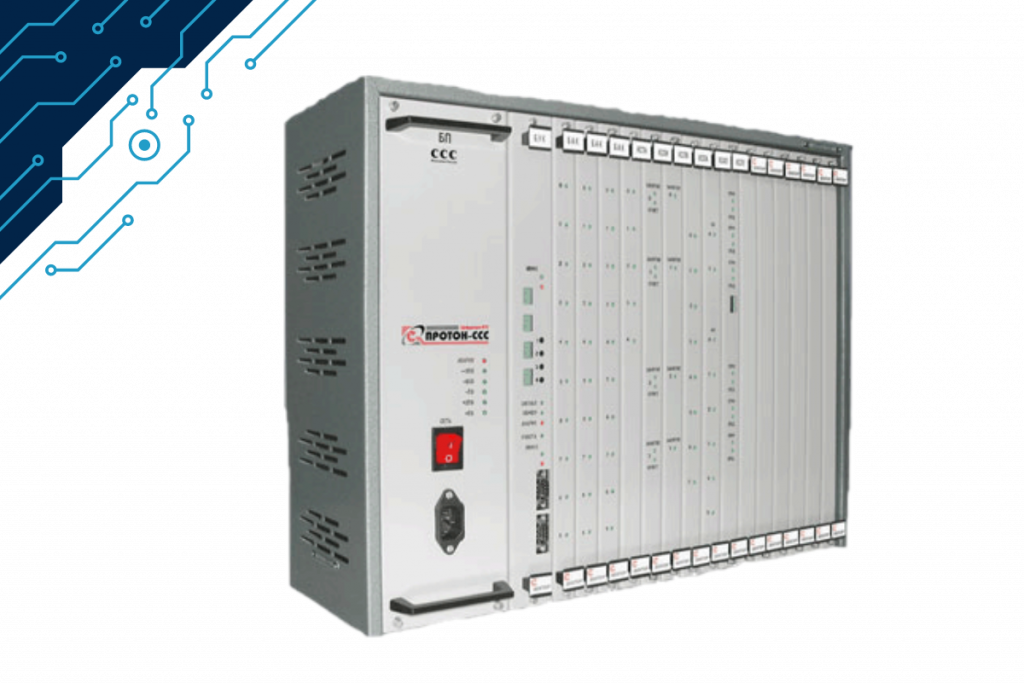

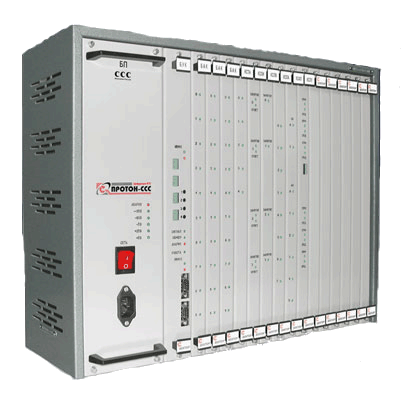

Цифровые АТС Протон – ССС серии Вектор Цифровая телекоммуникационная система Протон – ССС серии Вектор (далее ЦАТС) — малогабаритная цифровая телефонная станция, применяется как подстанция городской телефонной сети, цифровая сельская АТС, учрежденческо-производственная АТС. Конструктив станции выполнен в виде настенного корпуса, и обеспечивается «кассетным» принципом построения модулей. Область применения
- Учережденческая АТС
- Система оперативной связи
- Концентратор абонентской нагрузки (вынос абонентской емкости по цифровому тракту)
- Оконечная сельская АТС
- Ведомственная АТС (УПАТС) с применением специфических функций (прямая связь, диспетчерские функции)
- Гибкий конвертор сигнализаций (до двух стыков Е1 (G.703) , до 60 аналоговых СЛ, возможно также мультиплексирование до 30 ТЧ каналов в каждый поток Е1)
Типы применяемых модулей и плат
- БУК — блок управления и коммутации (содержит два посадочных места под субмодули стыков ИКМ-30 / ИКМ-15).
- БАК — блок десяти абонентских комплектов с защитой и без.
- КСТА (КСТА-01) — 10 или 5 (КСТА-02) комплектов гибридных системных телефонных аппаратов.
- КСАЛ — два комплекта аналоговых двух — проводных СЛ и шесть абонентских комплектов. Содержит элементы резервирования (переключение СЛ/АЛ).
- КСЛА — 8 комплектов аналоговых двух — проводных СЛ. Так же исполнение КСЛА-01 — используется для подключения телефонных аппаратов с местной батареей (МБ).
- КСЛИ — четыре комплекта исходящих трехпроводных СЛ.
- КСЛВ — четыре комплекта входящих трехпроводных СЛ.
- КСЛУ — шесть комплектов 2/4 проводных СЛ с внутриполосной сигнализацией (АДАСЭ, 2100, 2600, 600+750 и т.д.) или 4/6 проводных с одним ВСК (E&M, СЛ Сельская и т.д.).
- Субмодуль БИКМ — стык E1 (стандарт G.703) с поддерживаемыми сигнализациями EDSS1, 1ВСК, 2ВСК (декадный код, импульсный пакет, импульсный челнок, R1.5, R2 и т.д.).
- Субмодуль БИКМ15 — стык с ИКМ-15, сигнализация: 1ВСК (декадный код, импульсный пакет, импульсный челнок, R1.5 и т.д.).
Во всех комплектах предусмотрена защита оборудования АТС от внешних воздействий с линейной стороны. Соединительные линии и виды сигнализаций ЦАТС имеет возможность работы со следующими типами соединительных линий:
- цифровыми СЛ 2048 Кбит/с в соответствии с рекомендациями МККТТ G.703, G704
- цифровыми СЛ 1024 Кбит/с от аппаратуры систем передачи (АСП) ИКМ15
- аналоговыми четырехпроводными СЛ от АСП с частотным разделением каналов (ЧРК) без выделенного сигнального канала (ВСК) с частотой линейной сигнализации в разговорном спектре
- аналоговыми четырех-, и шестипроводными СЛ от АСП с одним выделенным сигнальным каналом (ВСК) и линейной сигнализацией индуктивным (сельским) кодом
- аналоговыми шестипроводными СЛ от АСП с ЧРК с 1ВСК; СЛ с интерфейсом E&M
- аналоговыми трехпроводными СЛ с батарейной сигнализацией (а так же с возможностью регистровой сигнализации «импульсный челнок») для связи с координатными и декадно-шаговыми АТС
- аналоговыми трехпроводными СЛ с батарейной сигнализацией для связи с ручными коммутаторами типа МРУ
- аналоговыми двухпроводными абонентскими СЛ с возможностью набора номера декадным и частотным способами
Виды сигнализаций На межстанционных цифровых СЛ между ЦАТС и другими АТС местной и ведомственной сетей, а также АМТС обеспечивается возможность использования линий и каналов со следующими видами сигнализаций:
- сигнализация цифровой сети общего пользования Euro-ISDN (EDSS-1)
- по каналам ИКМ с использованием двух выделенных сигнальных каналов ВСК
- по каналам ИКМ временным индуктивным кодом с использованием одного выделенного сигнального канала ВСК
- по каналам ИКМ с использованием одного выделенного сигнального канала ВСК («Норка» для местных и междугородных вызовов), челнок, пакет
- одночастотная сигнализация в разговорном спектре на частоте 2100Гц
На межстанционных физических СЛ могут использоваться следующие типы сигнализаций:
- сигнализация временным индуктивным кодом по выделенному сигнальному каналу по универсальным двусторонним СЛ
- сигнализация батарейным способом по трехпроводным физическим СЛ
- сигнализация по двухпроводным физическим СЛ при связи со спецслужбами
- сигнализация по двухпроводным абонентским линиям опорной АТС (для малой УАТС)
- одночастотная сигнализация в разговорном спектре на частоте 2600Гц
- одночастотная сигнализация в разговорном спектре на частоте 2600Гц при связи АТС ведомственных сетей
- двухчастотная сигнализация в разговорном спектре на частотах 1200 и 1600Гц по уплотненным четырехпроводным двухсторонним СЛ при связи через аппаратуру дальней автоматической связи энергетики типа АДАСЭ
- двухчастотная сигнализация в разговорном спектре на частотах 600 и 750Гц по уплотненным четырехпроводным двухсторонним СЛ при связи с АТС ведомственных сетей
- одночастотная сигнализация в разговорном спектре на частоте 1600 (1200)Гц
Предусмотрено использование следующих видов регистровой сигнализации:
- в разговорном канале многочастотным кодом «2 из 6» методом «импульсный челнок» (R 1.5)
- многочастотным кодом «2 из 6» методом «импульсный пакет» с одним запросом (ИП1)
- декадным кодом
Типы оконечных абонентских устройств ЦАТС обеспечивает возможность подключения следующих типов оконечных абонентских устройств:
- телефонных аппаратов с импульсным набором номера
- телефонных аппаратов с частотным набором номера
- телефонных аппаратов с местной батареей питания (МБ)
- устройств передачи данных (модемов, факсимильных аппаратов)
- многофункциональных (системных) телефонных аппаратов LG GK-36 и консолей расширения к ним
Основные функциональные характеристики цифровых АТС серии Вектор
- передача входящего вызова на указанный ТА — переадресация
- передача вызова в случае занятости вызываемого абонента
- передача вызова при «неответе» вызываемого абонента
- ввод, замена или отмена личного кода-пароля
- запрет некоторых видов исходящей связи
- временное (постоянное) избирательное ограничение входящей связи
- запрет исходящей и входящей связи, кроме связи с экстренными службами
- передача соединения другому абоненту
- наведение справки во время разговора
- конференц-связь трех абонентов
- конференц-связь с последовательным сбором участников
- конференц-связь по списку
- уведомление о поступлении нового вызова
- подключение к занятому абоненту с предупреждением о вмешательстве
- отмена всех услуг
- соединение без набора номера (прямой вызов)
- вызов абонента по заказу — автоматическая побудка
- автоматическая побудка постоянная
- автоматическая побудка специальная
- определение номера вызывающего абонента (для СТА)
- инициализация кнопки R (фиксация для абонентского порта длительности размыкания шлейфа по нажатию кнопки R)
Конференц-связь Применяемый в станции коммутатор (плата БУК — блок управления и коммутации) позволяет организовать одновременно несколько независимых конференций общим числом участников до 64. Единственное ограничение — каждая конференция не должна иметь более 21 участника. Эти сведения относятся к «активной» конференции (разговор «каждый с каждым»). В конференции типа «циркуляр» (селекторное совещание: ведущий циркуляра может дать слово еще двум абонентам, участникам циркуляра, остальные — пассивные слушатели). Обязательное условие для ведущего — наличие гибридного системного аппарата (СТА). Участниками селекторного совещания могут быть все доступные абоненты станции (до 150 абонентов). Пульт оперативной связи На базе ЦАТС можно организовывать пульт оперативной связи, используя для этих целей гибридные системные телефонные аппараты (СТА) и консоли фирмы LG (модели GK-36, GK DSS/E). СТА предназначены для эффективного и наглядного управления телефонной связью. По сравнению с обычным телефонным аппаратом СТА позволяет пользоваться громкоговорящей связью, прямым соединением с выбранными абонентами. Расширены также многие сервисные функции, пользоваться которыми с СТА значительно удобнее. Обеспечение управления и контроля состояния оборудования Система технической эксплуатации ЦАТС — это система обслуживания и управления модулями ЦАТС. Она выполняет следующие функции:
- обслуживание и управление абонентскими линиями
- контроль состояния ТЭЗов, линий
- обслуживание и управление системой учета стоимости разговора
- управление конфигурацией программных средств
- контроль за качеством связи, контроль нагрузки каналов и линий
Организация технической эксплуатации оборудования — локальная, с помощью терминала, подключенного к контролируемому модулю (стык RS232C). Система учета стоимости состоит из двух функциональных компонентов: подсистемы учета телефонных соединений и подсистемы биллинга. Подсистема учета телефонных соединений является неотъемлемой частью программно-аппаратных средств ЦАТС. Подсистема биллинга реализуется на базе ПЭВМ. Основные технические характеристики цифровых АТС серии Вектор
Общие |
Максимальное количество СЛ |
аналоговых |
90 |
цифровых |
60 (2 стыка Е1) |
Максимальное количество АЛ |
150 |
Максимальное количество СТА |
30 |
Типы соединительных линий |
аналоговые |
2-х проводные абонентские |
3-х проводные |
4-х, 6-ти проводные универсальные |
цифровые |
стык Е1 (стандарт G.703), ИКМ-15 |
Электрические характеристики |
линейное напряжение, В |
60 |
линейный ток, мА |
до 35 |
напряжение вызывного сигнала, В |
95 |
сопротивление абонентского шлейфа, Ом |
до 1800 |
питание от источника опорного напряжения постоянного тока с заземленным положительным полюсом |
60В |
питание от однофазной сети переменного тока с номинальным действующим напряжением |
220В 50Гц |
Допустимое изменение опорного напряжения постоянного тока |
от 48 до 72В (60+20%) |
Допустимое изменение эффективного напряжения (при питании от сети переменного тока) |
от 187 до 242В (220В +10/-15%) флуктуация частоты 2,5 Гц (+5%) |
Условия эксплуатации |
Температура окружающей среды, °С |
от 5 до 40 |
Относительная влажность воздуха (при t=25 °С), % |
от 20 до 80 |
Атмосферное давление, кПа (мм. рт. ст.), не менее |
61,2 (450) |
Габаритные размеры, мм |
400x510x190 |
Масса, кг |
не более 20 |
|
