Цифровая АТС Протон – ССС серии Алмаз купить

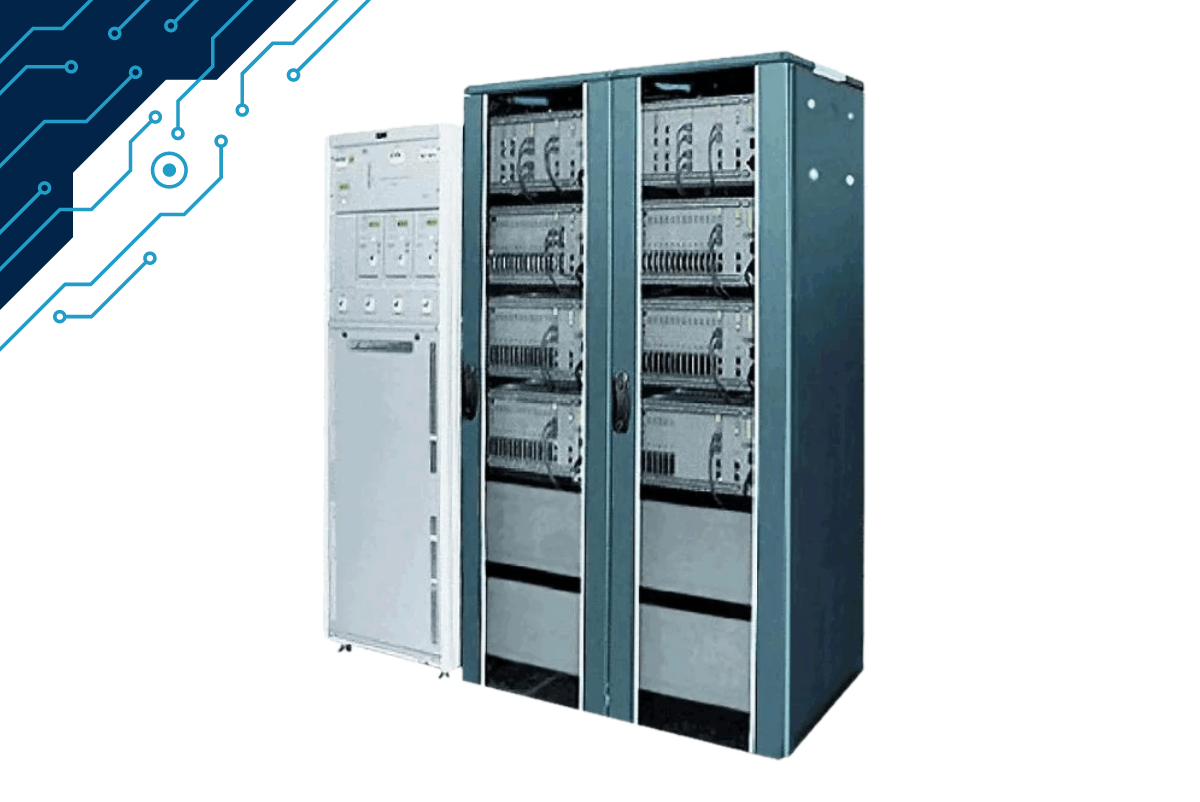

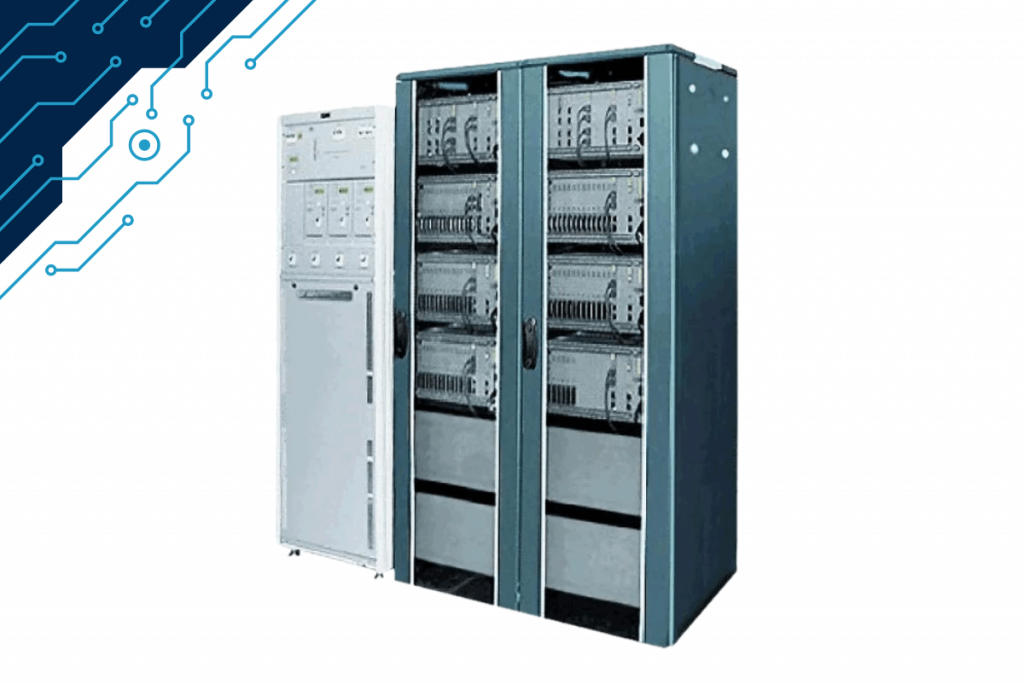

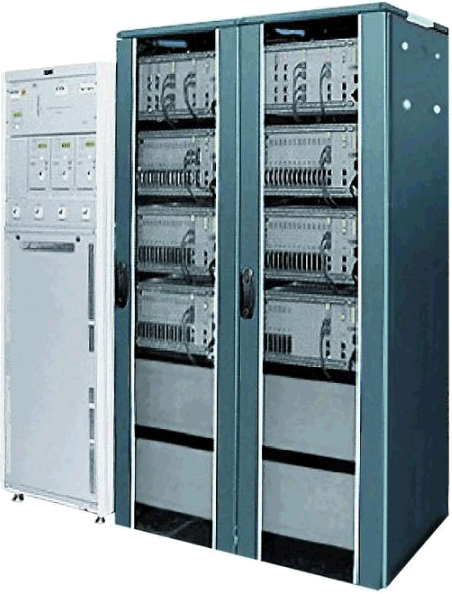

Цифровая АТС Протон – ССС серии Алмаз

Количество портов: до 30000
Кол.
  • Описание
  • Спецификации
  • Решения

Цифровые АТС Протон – ССС серии Алмаз Цифровая телекоммуникационная система Протон – ССС серии Алмаз (далее ЦАТС) предназначена для создания новых и модернизации уже имеющихся аналоговых и цифровых сетей связи. Исполнение: настольно-настенное или стоечное («Евромеханика», 19″). Система Протон – ССС серии Алмаз применяется в качестве:

  • выхода сопряжения с сетями общего пользования;
  • стыковых узлов с различными ведомственными сетями связи;
  • оборудования цифровых сетей связи (ISDN);
  • подсистем операторов с ручной коммутацией;
  • оборудования диспетчерских центров;
  • устройств сопряжения с транковыми и спутниковыми системами связи;
  • мультиплексоров цифровых потоков 2048 кбит/с и полупостоянной коммутации отдельных ОЦК;
  • оборудования обеспечения передачи данных.

ЦАТС имеет развитую модульную масштабируемую архитектуру как на аппаратном, так и на программном уровнях. Выбор конкретного оборудования, состава и структуры ЦАТС осуществляется исходя из требуемых эксплуатационных и технических показателей проектируемой АТС (емкость, качество обслуживания, абонентская нагрузка, резервирование, перспектива на расширения и пр.). В настоящее время программно-аппаратный комплекс ЦАТС условно разделяется на два поколения:

  • поколение Алмаз (универсальные ЦАТС широкого профиля на 360 портов);
  • поколение Алмаз1 (ЦАТС большой емкости, до 30000 портов).

Отличительные особенности архитектуры системы Протон – ССС серии Алмаз:

  • Распределенный способ управления. Каждые 200 портов и 4 цифровых тракта обслуживаются независимыми процессорами с собственным программным обеспечением.
  • Распределенная коммутация. Каждый управляющий модуль имеет собственное неблокируемое цифровое коммутационное поле. Коммутация разговорных трактов в пределах модуля производится без использования ресурсов центрального коммутатора.
  • Возможность пространственного разнесения модулей станции на значительные расстояния по цифровым трактам или ВОЛС.
  • Возможность использования ЦАТС в качестве оконечной, транзитной или транзитно-оконечной станции.
  • Дополнительные возможности станции. ЦАТС Протон – ССС серии Алмаз может применяться на местных телефонных сетях ВСС России в качестве ступени распределения вызовов для организации экстренных, справочно- информационных и заказных служб с реализацией функций ЦСИО (2В+D, 30В+D).
  • Построение системы электропитания. ЦАТС Протон – ССС серии Алмаз разработана с применением полностью децентрализованной системы электропитания. К станции подается напряжение 60В от внешних первичных источников питания на каждый модуль в отдельности.

При разработке системы Протон — ССС серии Алмаз особое внимание было уделено работе в составе ведомственных сетей связи. Станция поддерживает все типы сигнализаций и протоколов, применяемых в сетях связи различных ведомств Российской Федерации. ЦАТС имеет сертификат не только Министерства РФ по связи и информатизации, но и сертификаты ведомственных комиссий, дающие официальное право работать на ведомственных сетях связи.

Основные функциональные характеристики цифровых АТС серии Алмаз

    • Организация нового разговора, не выходя из текущего. Находясь в состоянии разговора с одним абонентом (текущий разговор), простым набором номера другого абонента организуется новый разговор. При этом второй абонент (из текущего разговора) автоматически ставится на «удержание». Абонент может переключаться между разговорами или объединять их в многосторонние разговоры (конференц-связь).
    • Безусловная переадресация. «Безусловная переадресация» позволяет пересылать все вызовы, адресованные абоненту, на номер любого другого абонента. Возможна организация переадресации не только на абонента станции, но и на внешнюю линию с заранее запрограммированным донабором номера внешней сети.
    • Переадресация по занятости. «Переадресация по занятости» позволяет в случае занятости вызываемого абонента переадресовывать входящие вызовы на другой номер, определяемый при заказе услуги в станции.
    • Переадресация по «неответу». «Переадресация по «неответу» позволяет переадресовывать входящие вызовы на другой номер по истечении времени, определяемого как время «неответа» при заказе услуги в станции.
    • Перехват вызовов в группах. Перехват входящего вызова любым абонентом группы.
    • Услуги уведомления и завершения вызова.
      • Уведомление о вызове. Для использования данной услуги абонент, вызывающий занятого абонента, набирает код услуги, после чего специальный сигнал информирует абонента, ведущего разговор, о поступлении дополнительного вызова. Абонент может принять или игнорировать поступивший дополнительный вызов.
      • Завершение вызова к занятому абоненту. Услуга завершения вызова к занятому абоненту (Call Back) позволяет вызывающему абоненту заказать повторный вызов занятого абонента по окончании им ведущегося разговора.
    • Конференц-связь. Эта услуга позволяет любому абоненту объединять разговоры в конференцию, последовательно вызывая и подключая дополнительных абонентов. В одной конференции может участвовать до 60 участников.
    • Циркулярные конференции. Эта услуга предназначена для облегчения создания часто собираемых конференций с известным составом групп участников. Циркулярный вызов осуществляется набором кода услуги и номера заранее подготовленной группы. Все вызываемые абоненты по поднятию трубки становятся одновременными участниками разговора.
    • Услуги ограничения связи. Входящие и исходящие вызовы от абонентов, внешних линий и каналов связи могут разграничиваться. В зависимости от их разграничения разрешаются или запрещаются взаимодействия абонентов, каналов и услуг. Возможно разграничение по типам связи (местная, междугородняя, внутренняя).
    • Услуги тарификации. Эта услуга предназначена для обеспечения, при необходимости, оплаты переговоров по определенным категориям линий, предоставления информации о вызывающей и используемой для связи внешней линии, набранном номере, продолжительности разговора.
    • Пульт оперативной связи:
      • прием восьми входящих вызовов;
      • исходящий вызов любого количества абонентов;
      • объединение разговоров в конференции (до 60 абонентов);
      • визуализацию контроля над состоянием прямых абонентских вызовов, внешних линий и каналов связи;
      • образование любого количества транзитных соединений и осуществление оперативного контроля над ними;
      • динамический переход (переключение) к любой из вышеперечисленных возможностей.

Основные технические характеристики цифровых АТС серии Алмаз

Общие
Максимальное количество портов до 30000
Аналоговые 2-х проводные аналоговый ТА
2-х проводные городские линии
МБ — аппарат МБ
4-х проводные с сигнализацией 2600 СЛМ
2600 ЗСЛ
2600 — двусторонняя
2100 — двусторонняя
600+750 — двусторонняя
АДАСЭ — двусторонняя
ТДНВ — двусторонняя
ТДНИ – двусторонняя
коммутатор 2100
E&M
Цифровые 2-х проводные Up
4-х проводные So
стык Е1 с регистровой сигнализацией многочастотным кодом «2 из 6» методом «импульсный челнок» (R1.5)
многочастотным кодом «2 из 6» методом «импульсный пакет» с одним запросом (ИП1)
в разговорном канале многочастотным кодом «2 из 6» методом «импульсный пакет» с выдачей частотной информации о номере вызывающего и вызываемого абонента по запросам в несколько этапов (ИП2)
в разговорном канале многочастотным кодом «2 из 6» методом «безынтервальный пакет» при передаче категории и номера вызывающего абонента по запросу АОН
декадным кодом
2ВСК универсальные СЛ
1ВСК универсальные СЛ
ISDN PRI: DSS1 (ETS 300.102-1)
QSIG (Q.931)
ОКС N7
Требования к электропитанию
Напряжение постоянного тока 60 В ± 20% или 24 В ± 10%
Напряжение переменного тока 220 В ± 10% 50 Гц
Потребляемая мощность не более 1,2 Вт/порт
