Переговорное устройство Максифон MXF-KK строгого режима: когда связь должна выживать при −40 °C, струях дезраствора и ударах кулаком

Когда мы слышим словосочетание «переговорное устройство клиент-кассир», воображение обычно рисует тихий филиал банка, уютное окошко железнодорожной кассы или стойку администратора в отеле. Кажется, что для таких задач достаточно любой пластиковой коробочки с микрофоном из ближайшего магазина электроники.

Но что происходит, когда между собеседниками встает не тонкая офисная перегородка, а настоящий рубеж безопасности?

В реальной жизни переговорным системам приходится работать в условиях, далеких от стерильного комфорта:

На продуваемых уличных КПП и весовых, где зимой температура падает до −40 °C, а с неба хлещет косой мокрый снег,
На бортах инкассаторских броневиков и спецавтомобилей, где внешняя панель принимает на себя дорожные реагенты, летящий гравий, вибрации дизеля и мойку под давлением,
В комнатах свиданий учреждений ФСИН и досмотровых шлюзах, где корпус оборудования регулярно проверяют на прочность кулаками или тяжелыми предметами,
В боксах инфекционных больниц и рентген-кабинетах, где техника ежедневно подвергается жесткому кварцеванию УФ-лампами и заливается едкими дезинфицирующими растворами.

Обычный бытовой пластик в таких условиях живет от силы пару недель — он трескается от ударов, слепнет от ультрафиолета, размокает от влаги и намертво захлебывается в промышленном шуме.

Здесь требуется совершенно другой класс оборудования — тяжелые профессиональные дуплексные системы связи, разработанные по промышленным стандартам надежности.

Главный секрет: почему контроль в переговорном устройстве для суровых условий применения должен быть строго односторонним?

В отличие от офисных интеркомов формата «Директор — секретарь», где любой участник может нажать клавишу и вызвать коллегу, в системах класса «Клиент — кассир» заложена жесткая субординация:

Вся инициатива и контроль диалога сосредоточены исключительно на стороне оператора (дежурного, часового, водителя, инспектора),

Панель со стороны посетителя или улицы — принципиально пассивная. На ней нет кнопок вызова, переключателей или регуляторов, которые можно сломать, заблокировать спичкой или использовать для баловства. Посетитель не может самовольно позвонить дежурному или вмешаться в настройки звука.

При этом сотрудник на своем пульте в любую секунду может:

Отрегулировать чувствительность микрофона и громкость под уровень шума за окном,
Нажать клавишу «временное отключение микрофона», чтобы обсудить служебную тайну, согласовать действия с охраной или набрать пароль — клиент снаружи не услышит ни звука,
Подключить гарнитуру или внешний рупор, если обстановка требует максимальной концентрации или экстренного оповещения.

Чтобы раз и навсегда разрушить миф о том, что переговорное устройство нужно только для билетов и валюты, мы детально разберем практику применения защищенного дуплексного комплекса «Максифон MXF-KK».

В этой статье мы рассмотрим:

1. Рубежи безопасности и структуры ФСИН: почему для комнат свиданий и режимных шлюзов выбирают исполнение «сталь против стали» и как дуплекс передает даже тихий шепот без срыва слов
2. Спецтранспорт и бронекапсулы («Водитель — улица»): почему инкассаторам запрещено открывать окна, как запитать связь от 12 В бортсети и зачем переговорке технологии защиты корабельной электроники
3. Санитарные и радиационные кордоны: как устроена голосовая связь сквозь свинцовые стекла рентген-кабинетов и почему класс защиты IP54/IP65 спасает от хлора и спиртовых дезрастворов
4. Акустический щит в МФЦ и кассовых залах: как отсечь гул сотен людей, сохранить связки оператора к концу 8-часовой смены и защитить персональные данные граждан с помощью гарнитуры
5. Инженерный прагматизм: почему автономная «точка-точка» надежнее сетевого IP: считаем экономику — почему не нужно тянуть серверы, платить за лицензии АТС и дрожать перед зависшим роутером, когда есть 300 метров честной 4-проводной линии
6. Шпаргалка по выбору модификации: что значат буквенные индексы t, tt, v, m, Lo, H и как собрать идеальный комплект под климат и регламенты именно вашего объекта

Готовы заглянуть по ту сторону бронированного стекла? Переходим к первому рубежу — режимным объектам и пропускным пунктам!

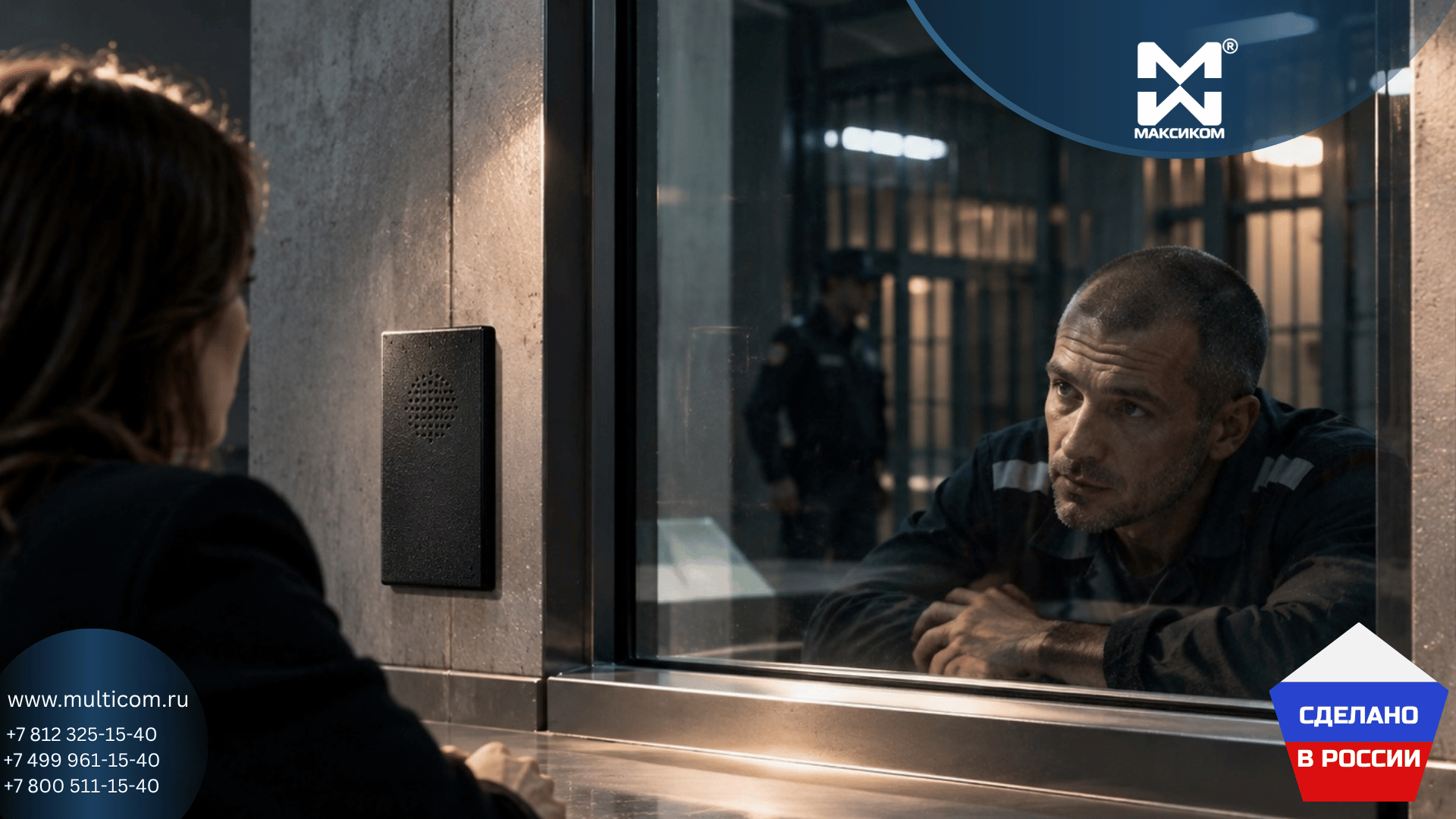

1. Рубежи безопасности и структуры ФСИН: «сталь против стали» и 300 метров контроля в переговорном устройстве

Один из самых жестких тестов для любого коммуникационного оборудования — комнаты свиданий в исправительных учреждениях ФСИН, следственных изоляторах и закрытых режимных спецобъектах.

Здесь нет места компромиссам. Посетителя и заключенного разделяет многослойное бронированное или пулестойкое стекло. Никаких отверстий, передаточных щелей или перфораций — акустический барьер стопроцентный. При этом переговорная связь обязана решать две взаимоисключающие задачи:

Идеальная разборчивость — люди часто говорят очень тихо, взволнованно или полушепотом. При плохом тракте связи слова сливаются в неразборчивый гул,
Абсолютная вандалостойкость — эмоциональное напряжение в таких зонах зашкаливает. Удары кулаком, попытки расковырять микрофон ключом, поджечь зажигалкой или сорвать панель со стены — будни режимной эксплуатации.

Конструктив: почему выносная «гусиная шея» здесь под запретом?

В стандартных кассовых модификациях пульт оператора оснащается гибким микрофоном на штанге 33 см. Но в комнатах переговоров ФСИН такой элемент — уязвимость: его легко согнуть, вывернуть или использовать в качестве рычага.

Именно поэтому для подобных объектов комплект «Максифон MXF-KK» поставляется в специальной компоновке — две настенные антивандальные панели:

Корпус из ударопрочной стали — обе панели — и со стороны посетителя или спецконтингента, и со стороны персонала,
Честный дуплекс оперативно-диспетчерского класса — схемотехника «Максифона» изначально проектировалась для промышленной громкоговорящей связи. Полоса пропускания 200–5000 Гц и высокая чувствительность микрофона позволяют свободно слышать даже приглушенный голос без срывов слов и эффекта «глотания» окончаний реплик.

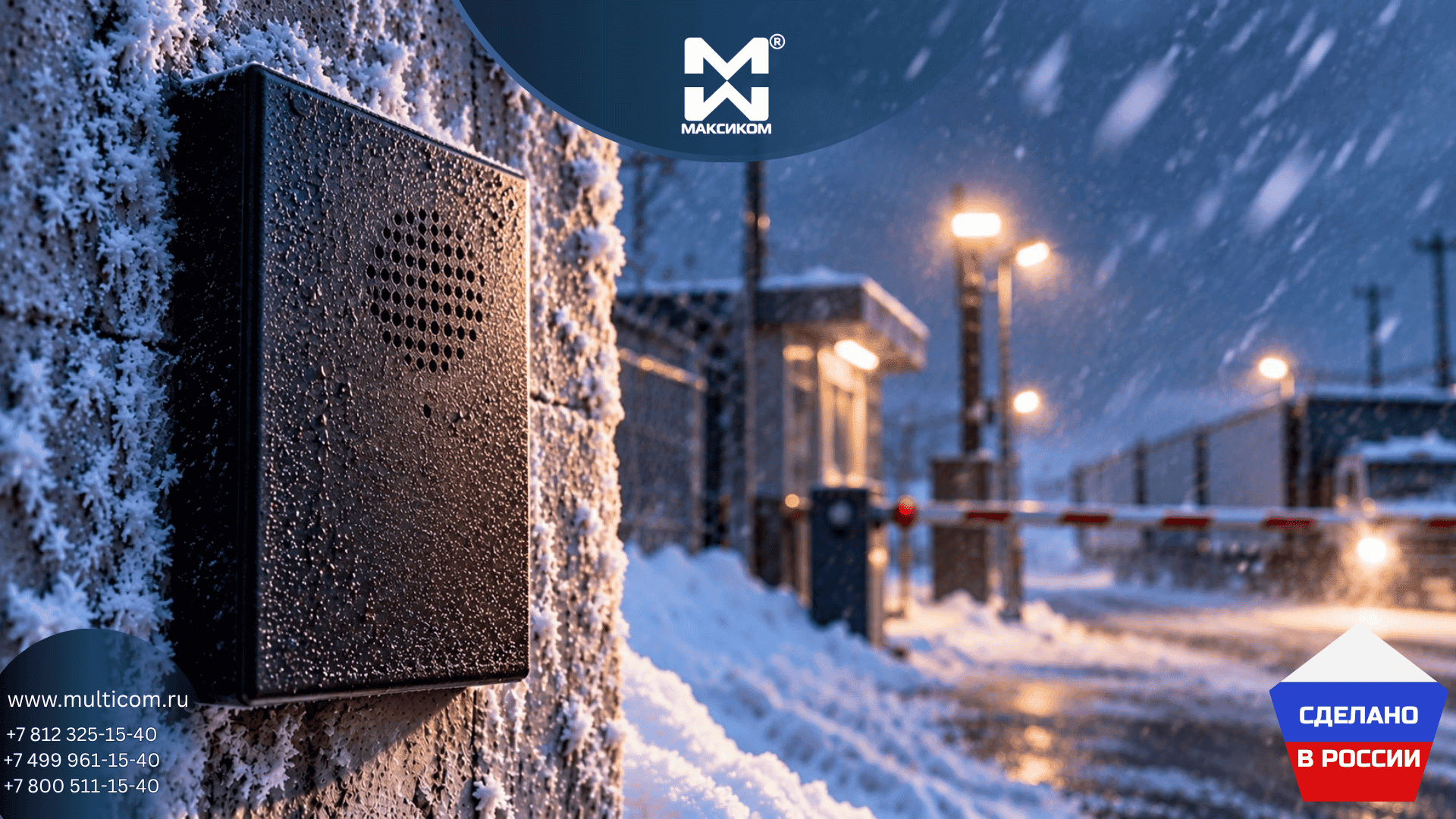

Переговорные устройства для пропускных пунктов, въездных шлюзов и досмотровых площадок

Еще один классический сценарий применения — внешние КПП промышленных предприятий, портов и складских терминалов.

Часто дежурный офицер или охранник сидит в отапливаемой проходной, а шлагбаум, автоматические ворота или весовая платформа находятся на удалении. Водитель фуры или посетитель подъезжает к стойке регистрации прямо на улице.

В этой схеме «Максифон MXF-KK» закрывает сразу три важные задачи инженеров:

Дальность линии до 300 метров — передача звука и электропитания 12 В идет по стандартной 4-проводной линии (две жилы — голос, две — питание) без промежуточных репитеров или дорогих оптоволоконных преобразователей,
Морозостойкость от −40 °C до +50 °C (модификации с индексами t и tt) — платы не замерзают, конденсаторы не теряют емкость на арктическом холоде. Система остается в строю даже при аварии отопления на посту охраны,
Защитный козырек и класс IP65 (модификации с индексом -v) — абонентская панель на уличной стойке не боится хлещущего косого дождя, налипания мокрого снега и наледи.

Спецтранспорт и бронекапсулы (переговорное устройство «Водитель — улица»): морская защита в сухопутной броне

Инкассаторский бронеавтомобиль, передвижная касса банка или автомобиль оперативных служб — это замкнутая бронированная капсула.

Главное правило должностной инструкции экипажа инкассации: ни при каких обстоятельствах не опускать бронестекла и не открывать двери при внешнем контакте. Любая щель — критическая брешь в безопасности. Однако общаться с охранниками шлюзов, сотрудниками ГИБДД, парковщиками и персоналом точек инкассации необходимо постоянно.

Здесь комплекс «Максифон MXF-KK» работает в специальной роли «Водитель — улица».

Почему именно MXF-KK выбирают производители бронеавтомобилей?

Питание 12 В от бортсети — комплекту не нужны громоздкие преобразователи на 220 В. Питание берется прямо от бортовой электросети автомобиля (12 В) через простой стабилизатор или инвертор, что обеспечивает моментальную готовность к работе сразу при включении зажигания,
Корабельные технологии защиты плат — уличная панель на кузове принимает на себя колоссальную агрессивную нагрузку — солевой туман, дорожные антигололедные реагенты, пескоструй из-под колес и струи аппаратов высокого давления на автомойках. В «Максифоне» применяется метод покрытия внутренних электронных узлов специализированными защитными составами, отработанный заводом «Мультиком» в корабельных и судовых системах связи. Коррозия и замыкание дорожной химией исключены,
Диалог строго по инициативе экипажа — абонентская панель на борту автомобиля абсолютно «глуха» до тех пор, пока водитель или инкассатор не активирует связь изнутри кабины. Ни один прохожий не сможет подслушать разговор экипажа или навязать диалог,
Майларовый динамик 95 дБ — майларовые диффузоры обладают повышенным звуковым давлением и не боятся сырости. Их громкости достаточно, чтобы разобрать слова собеседника даже при работающем на холостых оборотах дизельном двигателе и шуме автотрассы.

Санитарные и радиационные кордоны: переговорные устройства для рентген-кабинетов и «чистых зон»

Медицинская сфера предъявляет к переговорным устройствам диаметрально противоположные, но не менее жесткие требования. Здесь враг — не взломщик, а радиация, инфекции и агрессивная дезинфекция.

Рентген-кабинеты и аппараты КТ/МРТ

В кабинетах лучевой диагностики пультовая зона врача отделена от процедурной тяжелой перегородкой со свинцовым стеклом толщиной в несколько сантиметров. Обычный голос через нее не проходит в принципе.

Режим автоприема: врачу-рентгенологу во время сканирования некогда нажимать рычаги или удерживать кнопки на пульте. Система обеспечивает непрерывный дуплексный звуковой мост: врач подает команды («Сделать глубокий вдох, не дышать»), четко слышит отклик пациента и контролирует его состояние по голосу в реальном времени,
Качество передачи низких и высоких частот: естественный тембр голоса врача из динамика успокаивает пациентов (особенно пожилых людей и детей, испытывающих стресс внутри диагностических аппаратов).

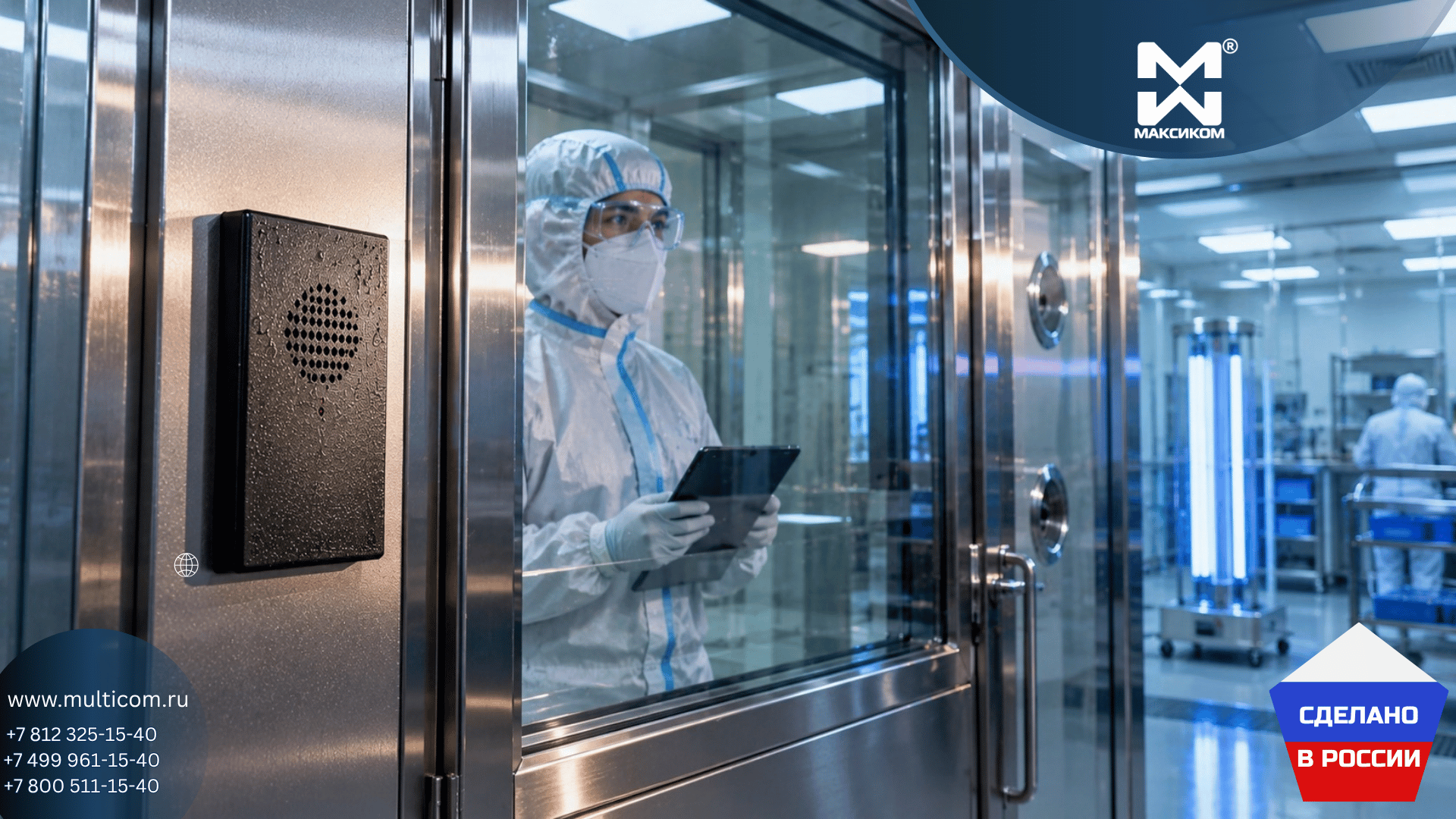

Инфекционные шлюзы и устойчивость к химической атаке

В инфекционных центрах, «красных зонах» и бактериологических лабораториях все поверхности подвергаются регулярной экстремальной санобработке:

Прямое распыление хлорсодержащих растворов, концентрированных спиртов и четвертичных аммониевых соединений,
Круглосуточное кварцевание бактерицидными УФ-лампами открытого типа.

Бытовой ABS-пластик от такого режима желтеет, покрывается микротрещинами и разрушается за пару месяцев. Корпус «Максифона MXF-KK», выполненный из окрашенной порошковым методом стали со степенью защиты IP54/IP65, абсолютно нейтрален к медицинским дезсредствам и жесткому ультрафиолету.

Переговорное устройство как акустический щит в МФЦ и кассовых залах: борьба с гулом толпы и защита персональных данных

Если на уличных КПП и в спецтранспорте главный враг звука — мороз и рев моторов, то в многофункциональных центрах (МФЦ) «Мои документы», операционных залах банков и кассовых вестибюлях вокзалов в игру вступает акустический хаос открытых пространств.

Представьте типичный зал МФЦ на 20–30 окон:

Высокие потолки и кафельные полы создают сильное эхо (реверберацию),
Сотни посетителей одновременно разговаривают, шуршат документами, плачут дети, объявляются номера электронной очереди,
Фоновый шум стабильно держится на отметке 70–75 дБ.

В таких условиях обычные настольные колонки превращают зал в филиал восточного базара: операторы пытаются перекричать шум, соседние микрофоны подхватывают чужие голоса, а к 15:00 у сотрудников гарантированно садится голос и раскалывается голова.

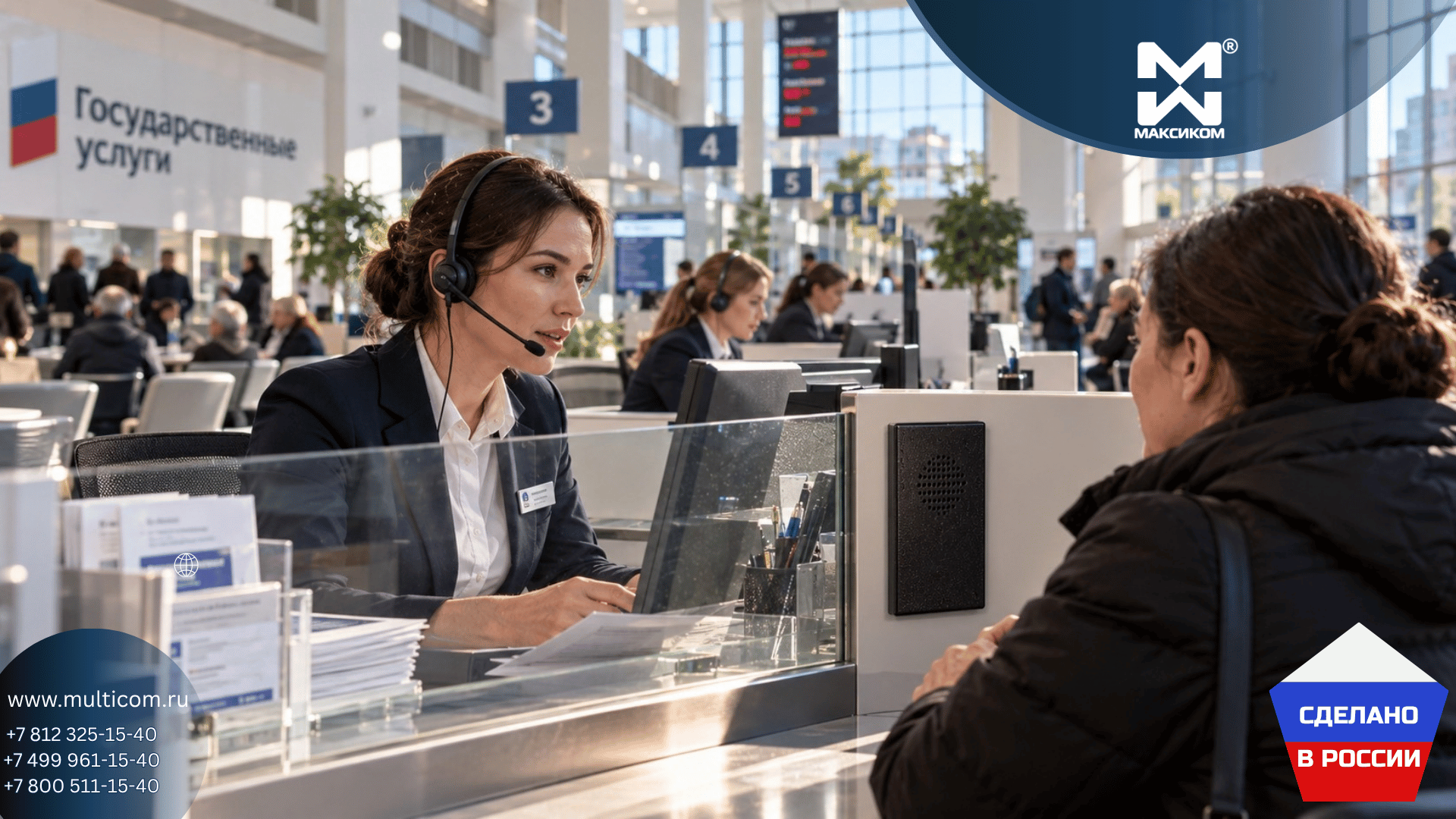

Архитектура чистого звука «Максифона»:

Выносной микрофон 33 см на гибкой штанге («гусиной шее») с ветрозащитой (индекс m):

Капсюль находится точно перед лицом оператора. За счет правильной диаграммы направленности и насадки из акустического поролона он принимает голос сотрудника прямо у губ, игнорируя шумы справа и слева. Оператор говорит вполголоса, не наклоняясь к столу и не напрягая голосовые связки.

Майларовые диффузоры динамиков (1 Вт / 95 дБ):

В отличие от дешевых бумажных динамиков, майлар дает плотный, разборчивый спектр средних частот (полоса 200–5000 Гц) — именно в этом диапазоне лежит разборчивость человеческой речи. Посетителю не приходится переспрашивать трижды.

Гарнитурное исполнение (индекс H):

Для плотной посадки окон (когда операторы сидят плечом к плечу) создана модификация MXF-KK-H. На пульте предусмотрены раздельные разъемы 3,5 мм для стандартной компьютерной гарнитуры (наушники + микрофон). Звук идет прямо в ухо оператору, внешний микрофон на столе отключается, а диалог становится максимально приватным.

Тайна персональных данных (152-ФЗ) и кнопка Mute:

Когда посетитель диктует паспортные данные, номер СНИЛС или сумму вклада, конфиденциальность очень важна. Клавиша отключения микрофона позволяет оператору отсечь передачу голоса в зал во время звонка внутреннему контролеру или ввода секретных кодов.

Инженерный прагматизм: почему автономное переговорное устройство «точка-точка» надежнее сетевого IP

Сегодня в сфере безопасности и связи популярен тренд: «Давайте оцифруем всё и переведем на IP и SIP!» Но опытные главные инженеры и специалисты служб безопасности знают цену избыточной сложности.

Зачем строить сложную серверную систему там, где задача сводится к передаче голоса между двумя точками через стекло или стену?

Сравнение подходов: Сетевой IP/SIP интерком и Максифон MXF-KK (точка-точка)

Инфраструктура:

Сетевой IP/SIP интерком: требует развитую сеть — коммутатор (PoE), роутер, сервер АТС, патч-панели и сетевую разводку,
Максифон MXF-KK: полная аппаратная автономия — только 2 панели и компактный блок питания 12 В.

Емкость АТС:

Сетевой IP/SIP интерком: «съедает» свободные абонентские порты станции и требует регулярной покупки платных SIP-лицензий,
Максифон MXF-KK: никак не зависит от АТС, не расходует номерную емкость и не занимает порты телефонии.

Устойчивость к сбоям:

Сетевой IP/SIP интерком: завис роутер, обновился свитч, упал DHCP-сервер или пропал LAN — связь на кассе/КПП парализована,
Максифон MXF-KK: полностью энергонезависим от сети; штатно резервируется типовым аккумулятором 12 В (ИБП/РИП).

Сложность монтажа и запуска:

Сетевой IP/SIP интерком: требует участия IT-специалиста для прописки IP-адресов, масок, аудиокодеков, SIP-аккаунтов и сетевых портов,
Максифон MXF-KK: классическая 4-проводная линия (2 жилы — звук, 2 жилы — питание); монтируется штатным электромонтером за 20 минут.

⏱ Задержка звука:

Сетевой IP/SIP интерком: неизбежная цифровая задержка из-за пакетизации и буферизации кодеков (риск эха и сбивающегося темпа речи),
Максифон MXF-KK: 0 миллисекунд задержки — мгновенная аналоговая передача голоса без микропауз.

Дальность линии связи:

Сетевой IP/SIP интерком: жесткий лимит до 100 метров по витой паре (дальше требуются промежуточные коммутаторы, экстендеры или оптика),
Максифон MXF-KK: до 300 метров по обычному медному кабелю без репитеров и промежуточных коробок.

Экономический факт: оснащение кассового узла или КПП автономным комплектом MXF-KK обходится в среднем на 40–60% дешевле, чем внедрение сетевого IP-решения аналогичного класса защиты, с учетом стоимости сетевых лицензий и пусконаладки IT-специалистами.

Линейный выход (индекс Lo): две мощные функции в одном разъеме

Наличие линейного выхода на пульт-панели превращает обычную переговорку в многофункциональный узел:

Аудиорегистрация для службы безопасности: сигнал можно завести на многоканальный аудиорегистратор (систему записи разговоров). Любой инцидент («кассир мне нахамил», «мне назвали другую сумму», провокация на КПП) мгновенно поднимается из архива с чистым звуком обеих сторон,
Оповещение через уличный рупор: к линейному выходу подключается трансляционный усилитель и всепогодный рупорный громкоговоритель. Диспетчер на складе или инспектор КПП может нажать кнопку и объявить команду на всю досмотровую площадку или открытый складской двор.

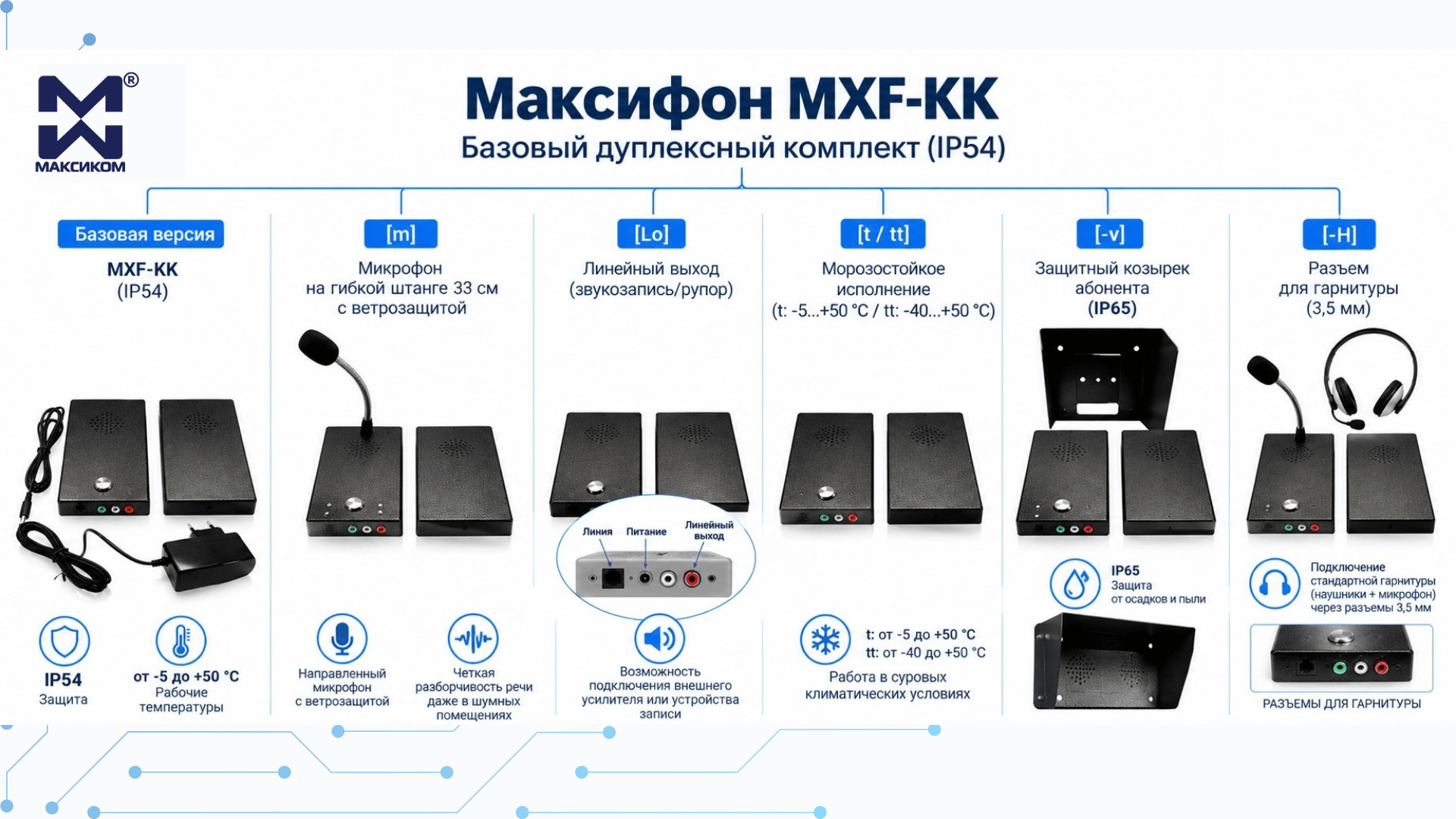

Инженерная шпаргалка: как расшифровать модификации переговорного устройства «Максифон MXF-KK»

Мы производим линейку MXF-KK по модульному принципу: заказчик не переплачивает за лишние опции, но собирает именно ту конфигурацию, которая прописана в его проекте.

Понимать маркировку очень просто. Экспресс-подбор модификации под объект:

Офисные кассы банков, ж/д вокзалы, пункты приема платежей:

MXF-KKm или MXF-KKm t — пульт с выносным микрофоном 33 см для кассира и вандалостойкая абонентская панель снаружи.

Залы МФЦ, открытые банковские фронт-офисы:

MXF-KK-H — модификация под операторскую гарнитуру для работы без шума и с защитой персональных данных.

Комнаты свиданий ФСИН, спецблоки, досмотровые коридоры:

MXF-KK или MXF-KK tt — две настенные монолитные стальные панели без гибких элементов. Никаких уязвимостей.

Въездные КПП, весовые, наружные ворота заводов и складов:

MXF-KKm Lo tt-v — уличная абонентская панель с козырьком IP65 (от -40 °C), пульт с гибким микрофоном у дежурного и линейный выход под уличный громкоговоритель/запись.

Бронеавтомобили инкассации и спецтехника («Водитель — улица»):

MXF-KK tt-v (или m t-v) — всепогодное исполнение наружной панели, влагозащита электроники корабельными компаундами, прямое питание 12 В от бортсети.

Надежность переговорных устройств «Максифон MXF-KK», проверенная металлом и практикой

Переговорная связь в точках физического разграничения — это последний рубеж между персоналом и нештатной ситуацией.

Попытка сэкономить несколько тысяч рублей на установке бытовой пластиковой системы неизбежно оборачивается разбитыми панелями, постоянными ремонтами, сорванными нервами операторов и простоями на объекте.

Промышленный комплекс «Максифон MXF-KK» от компании «Мультиком» закрывает этот вопрос раз и навсегда:

Стальные корпуса и антивандальная конструкция,
Морозостойкость от −40 °C и защита от осадков IP65,
Автономия от серверов и сетей с дальностью линии до 300 метров,
Честный дуплекс и майларовая акустика промышленного класса,
Серийное российское производство и полная заводская гарантия 3 года.

Нужна помощь в расчете проекта или подборе оборудования?

Инженеры завода «Мультиком» помогут подобрать оптимальную модификацию переговорного устройства под техническое задание вашего объекта, предоставят типовые монтажные схемы подключения и организуют оперативную поставку оборудования в любой регион России.

Надежность связи на самых ответственных объектах с лихвой обеспечивает проверенное дуплексное переговорное устройство промышленного класса!
