Фото абонентского защитного устройства

АЗУ-ТВ

Абонентские защитные устройства для защиты по току и от перенапряжений на 1 пару, в пластмассовом корпусе
Кол.
  • Описание

Назначение

Абонентское защитное устройство АЗУ-ТВ  предназначено для защиты абонентских устройств, в частности, телефонных аппаратов,  по напряжению и току.

АЗУ-ТВ является  внекроссовым защитным устройством. Устанавливается на вводе в помещение, крайне рекомендуется установка в местах, защищенных от повышенной влажности и осадков.

Возможно крепление изделия на поверхность, din-рейку и плоский кронштейн.

Особенности АЗУ-ТВ

Элементная база

  • Оксидно-цинковый варистор
  • Резистор с положительным температурным коэффициентом сопротивления (позистор)

Варистор — резистор с нелинейной вольт-амперной характеристикой, т.е. Его сопротивление может очень сильно меняться в зависимости от величины напряжения, воздействующего на варистор.

Позистор — терморезистор, имеющий положительный коэффициент сопротивления (TKC)/  С возрастанием температуры корпуса его сопротивление увеличивается.

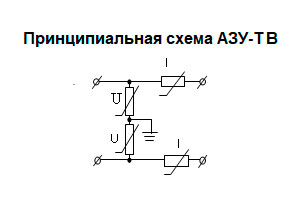

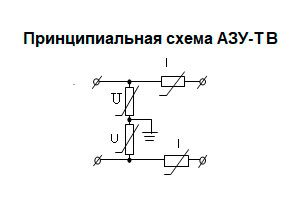

Активное сопротивление, которое позистор, используемый в АЗУ-Т, вносит в каждый провод, не превышает 30 Ом.Принципиальная схема АЗУ на 1 паруХарактеристики устройства

  • Максимальный импульсный ток (8/20 мкс) — 4,5 кА
  • Время срабатывания защиты по напряжению — 25-50 нс
  • Ток срабатывания защиты — 120 мА.
