АЗУ-Т

АЗУ-Т

Абонентские защитные устройства для защиты по току и от перенапряжений между проводами "а" и "б" (с позисторами и варистором).
Кол.
  • Описание

Назначение Абонентское защитное устройство АЗУ-Т для защиты аналоговых телефонных аппаратов и линий от скачков напряжения и высоких токов, которые могут проникать в телефонную сеть в случае сильных грозовых разрядов и повреждений электросети. Данное устройство относится к категории внекроссовых защитных устройств, которые устанавливаются на вводе в помещение, в котором размещена аппаратура, которую предполагается защищать. Устройство можно закрепить

  • На поверхности (в этом случае допускается крепление с помощью липкой ленты)
  • На din-рейку с помощью защелки
  • На плоский кронштейн

Во всех случаях рекомендуется установка изделия в местах, защищенных от воздействия осадков и повышенной влажности. Вкладыш устройства может устанавливаться прямо в оборудование клиента (телефонный аппарат, факс. модем). Особенности АЗУ-Т Элементная база

  • Оксидно-цинковый варистор
  • Резистор с положительным температурным коэффициентом сопротивления (позистор)

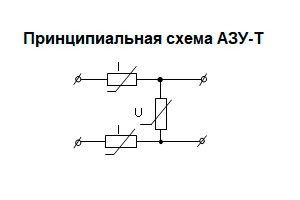

Варистор — резистор с нелинейной вольт-амперной характеристикой, т.е. Его сопротивление может очень сильно меняться в зависимости от величины напряжения, воздействующего на варистор. Позистор — терморезистор, имеющий положительный коэффициент сопротивления (TKC)/  С возрастанием температуры корпуса его сопротивление увеличивается. Активное сопротивление, которое позистор, используемый в АЗУ-Т, вносит в каждый провод, не превышает 30 Ом. Принципиальная схема АЗУ с позистором и варисторомХарактеристики устройства

  • Максимальный импульсный ток (8/20 мкс) — 4,5 кА
  • Время срабатывания защиты по напряжению — 25-50 нс
  • Ток срабатывания защиты — 120 мА.
