Офисные атс: плата расширения SA412 для MP11/MP35

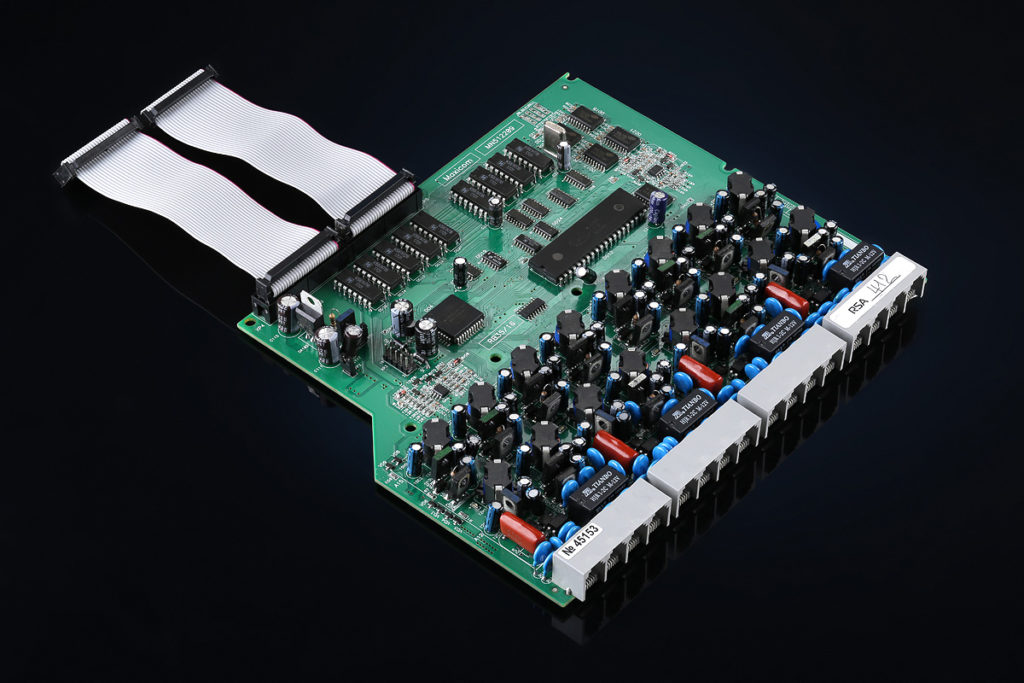

Плата расширения SA412 для мини АТС MP35

Количество портов СЛ: 4
Количество портов АЛ: 12
Совместимость: MP11/MP35
Кол.
  • Описание
  • Решения

Плата АТС SA412 предназначена для офисных мини АТС MP35 и содержит 4 порта СЛ и 12 портов АЛ.

Плата предназначена для расширения емкости мини АТС  в следующих конфигурациях:



Базовая конфигурация мини АТС После установки платы АТС SA412
2х8 6х20
3х9 7х21
3х13 7х25
4х13 8х25



На схеме ниже показано расположение СЛ и АЛ базового комплекта и комплекта расширения (в данном случае, платы АТС SA412).

Следует иметь в виду, что для подключения домофонов и ГГС в мини АТС MP35 предусмотрены 2 абонентских порта со своими программными номерами. Соответственно, домофон и ГГС (усилитель ГГС) можно подключить только к этим портам.

Решения на основе платы АТС SA412

Для подключения каналов ГГС и домофонов в базовом комплекте предусмотрены абонентские порты, имеющие специальные программные номера. К этим портам можно подключить либо аналоговые телефонные аппараты, либо канал ГГС (к порту подключается усилитель ГГС, а к нему в свою очередь — громкоговорители), либо  домофоны.

В связи с этим, в зависимости от конкретных задач предприятия, можно рассматривать следующие варианты:

  1. Наращивание емкости мини АТС без подключения ГГС и(или) домофона
Базовая конфигурация мини АТС После установки платы АТС SA412 Количество телефонных аппаратов, подключенных к мини АТС
2х8 6х20 20
3х9 7х21 21
3х13 7х25 25
4х10 8х22 22
4х13 8х25 25



В этом случае, мини АТС обеспечит качественную и надежную телефонную связь со всеми сервисными функциями, указанными в спецификации.

Помимо  аналоговых телефонных аппаратов, можно подключать телефоны DECT.  База телефонов DECT подключается к любому абонентскому порту: как к АЛ базового комплекта, так и к АЛ платы расширения.

Однако, это еще не все.

Хотите воспользоваться преимуществами VOIP — телефонии? Мини АТС MP35 готова предоставить такую возможность.

Вот что можно сделать:

  • Подключить VOIP- шлюз FXS к СЛ. В таком случае, появится возможность бесплатных звонков по межгороду.



Рассмотрим возможные решения на примере VOIP- шлюзов D-Link, представленных в нашем каталоге.

  • DVG-5004S Шлюз SIP VoIP 4хFXS, 4xLAN 10/100, T.38 (к СЛ АТС)

Использование этого шлюза дает возможность бесплатно звонить по межгороду по 4 -м линиям. На количество и тип телефонных аппаратов (аналоговые или DECT), установленных на рабочих местах сотрудников, это никак не повлияет.

Базовая конфигурация мини АТС После установки платы АТС SA412 Максимальное количество СЛ, подключенных к VOIP-шлюзу  DVG-5004S
2х8 6х20 4
3х9 7х21 4
3х13 7х25 4
4х10 8х22 8 (понадобится два шлюза)
4х13 8х25 8 (понадобится два шлюза)



  • DVG-7111S Шлюз VoIP 1 порт FXS, 1 портом FXO, протокол SIP

Этот шлюз “займет” одну городскую линию, и при этом у вас появится возможность вместо одного из аналоговых телефонов подключить SIP- телефон.

И это можно сделать не только после установки платы АТС SA412, но и в базовой конфигурации!

  • Подключить VOIP- шлюз FXO к абонентским линиям. Пример — DVG-6004S Шлюз SIP VoIP 4хFX0, 4xLAN 10/100, T.38 (к АЛ АТС))

Этот шлюз дает возможность подключения 4 SIP-телефонов — вместо обычных телефонных аппаратов или DECT.

Рассмотрим на примере конфигурации 6х20 (базовая 2х8+ плата АТС SA412)

Шлюзов DVG-6004S SIP телефонов Аналоговых ТА или DECT
0 0 20
1 4 16
2 8 12
3 12 8
4 16 4
5 20 0



Кроме того, можно также подключить и GSM- шлюзы (сотовые мосты).

В таком случае, в зависимости от типа шлюза (см. в Каталоге), у сотрудников появится возможность звонить с обычных телефонов на сотовые (сотовые операторы при этом будут несколько опечалены), с сотовых — на обычные офисные, а также переводить звонки на сотовые телефоны сотрудников после окончания рабочего дня.

Например, так организована горячая линия техподдержки в нашей компании.

Но и это еще не все.

Вы можете воспользоваться возможностями интеллектуального автосекретаря. При этом нужно иметь в виду, что автосекретарь может быть рассчитан на 3 или 6 абонентских линий. А это значит, что при подключении автосекретаря соответственно уменьшится  количество телефонных аппаратов, которые можно подключить к АТС.

Итак, мы рассмотрели первую и самую очевидную возможность применения платы АТС SA412 — расширение емкости АТС, в т.ч., создание конвергентным решений с IP-телефонией. Все это очень удобно, согласитесь.

Но если Вам захочется еще и контролировать доступ в помещение (т.е. установить домофон) или организовать громкое оповещение (для этого понадобится канал ГГС) то при любой из рассмотренных выше конфигураций одного или даже двух сотрудников придется оставить без телефонного аппарата. Придется им это как-то объяснить 🙂 Или устанавливать отдельные системы контроля доступа и ГГС.

Как уже говорилось, для подключения домофонов и каналов ГГС в MP35 есть два порта, расположенных в зоне базового комплекта.

  1. Наращивание емкости мини АТС + подключение  ГГС и домофонов.

Наращивание емкости мини АТС + подключение одного  канала ГГС или одного домофона.

Базовая конфигурация мини АТС После установки платы АТС SA412 Количество телефонных аппаратов, подключенных к мини АТС
2х8 6х20 19
3х9 7х21 20
3х13 7х25 24
4х10 8х22 21
4х13 8х25 24



Наращивание емкости мини АТС + подключение 2-х каналов ГГС или  2-х домофонов или одного канала ГГС и одного домофона.

Базовая конфигурация мини АТС После установки платы АТС SA412 Количество телефонных аппаратов, подключенных к мини АТС
2х8 6х20 18
3х9 7х21 19
3х13 7х25 23
4х10 8х22 20
4х13 8х25 23



А теперь — задача. У Вас 18 сотрудников, каждый из которых страстно мечтает иметь на рабочем столе телефонный аппарат. Ну, или Вы так решили.

Для полноценной работы Вам требуются 6 городских линий.

Сотрудники сидят в нескольких кабинетах. Желательна система громкого оповещения, причем для всех сотрудников нужно будет транслировать одни и те же сообщения (т.е. Система ГГС фактически однозонная). А еще хочется, чтобы ГГС была включена в телефонную сеть предприятия, т.е. чтобы ей можно было управлять с любого назначенного Вами телефонного аппарата.

Вопрос: какую базовую конфигурацию мини АТС MP35 нужно выбрать, чтобы после установки платы SA412 мечты стали реальностью?

Ответ: 2×6. И нанять еще одного сотрудника, чтобы один абонентский порт не пустовал 🙂

Подключение канала  ГГС можно осуществить следующим образом.

  • К одному из указанных портов АЛ (202 или 203) подключается усилитель ГГС UMA1, а к нему — громкоговорители.
  • К одному из указанных портов АЛ (202 или 203) подключается адаптер линейного выхода, к нему — любой универсальный усилитель мощности. А к усилителю — мощные громкоговорители. Будет громко:)
  • К одному из указанных портов АЛ (202 или 203) подключается модуль MБ, а к нему — пульт ГГС, если он работает по линии МБ
  • К одному из указанных портов АЛ (202 или 203) подключается адаптер УСЛ1, а к нему — пульт ГГС, работающий через линейный вход усилителя.

Впрочем, если у Вас есть системный телефонный аппарат, то подумайте, нужны ли Вам пульты ГГС — ведь системный телефон на базе АТС MP35 отлично справляется с функциями пульта связи!

Подключение домофона также осуществляется к портам 202 или 203 базового комплекта.

Если Вы хотите подключить обычное переговорно-замковое устройство, к одному из указанных портов подключается блок домофона, а к блоку — сам домофон.

Впрочем, есть модель DMFu, которая подключается к станции напрямую, без всяких “посредников”.

Использование переговорных устройств в системе связи предприятия не ограничивается домофонами.

Обратите внимание на линейку “Максифонов” уникальных переговорных устройств дуплексной громкой связи. Эти устройства имитируют работу телефона ЦБ без номеронабирателя и могут быть подключены к любой абонентской линии.

Как и во всех других случаев, чудес не бывает. Подключаем “Максифон” — минус подключение одного телефонного аппарата.

Вот расчет на примере конфигурации 7х21 (базовая 3х9 + плата АТС SA412)

Максифонов Телефонных аппаратов
0 20
1 19
2 18
3 17
4 16
5 15



Конечно, мы рассмотрели далеко не все возможные комбинации.

Звоните +7 (812) 325-15-40 или воспользуйтесь контактами на сайте — подберем оптимальную конфигурацию.
