Плата расширения SA26P для мини АТС MP48/80
Количество портов АЛ: 6
Совместимость: MP48/80
- Описание
- Решения

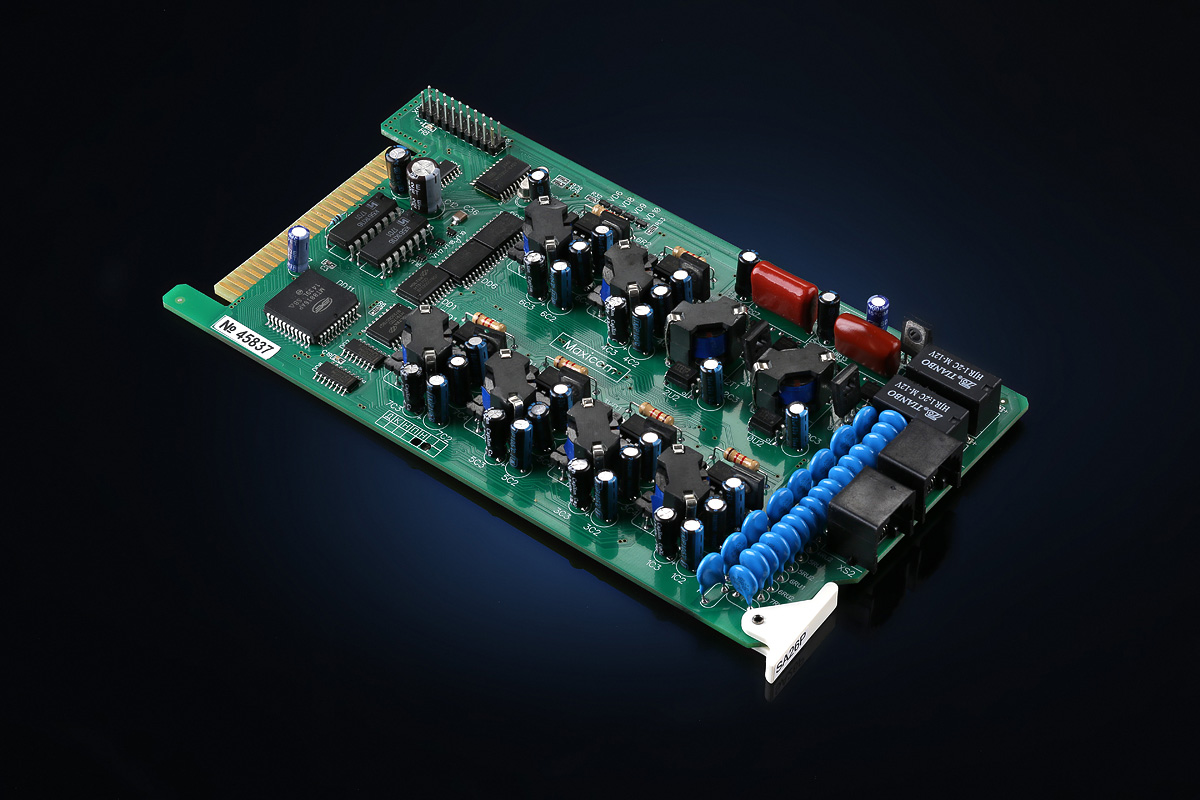

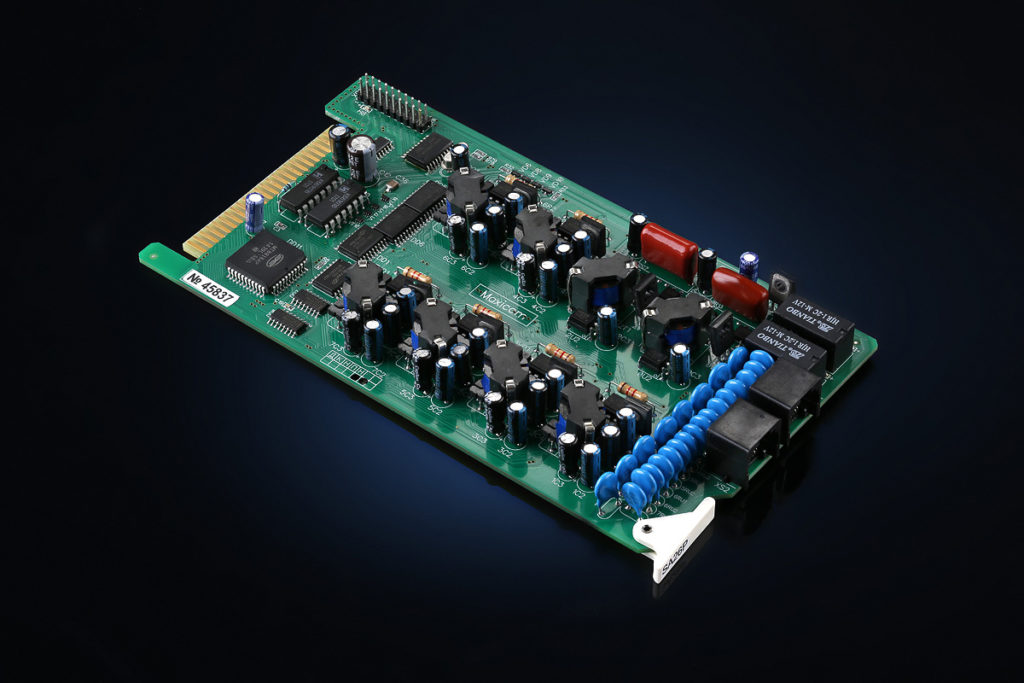

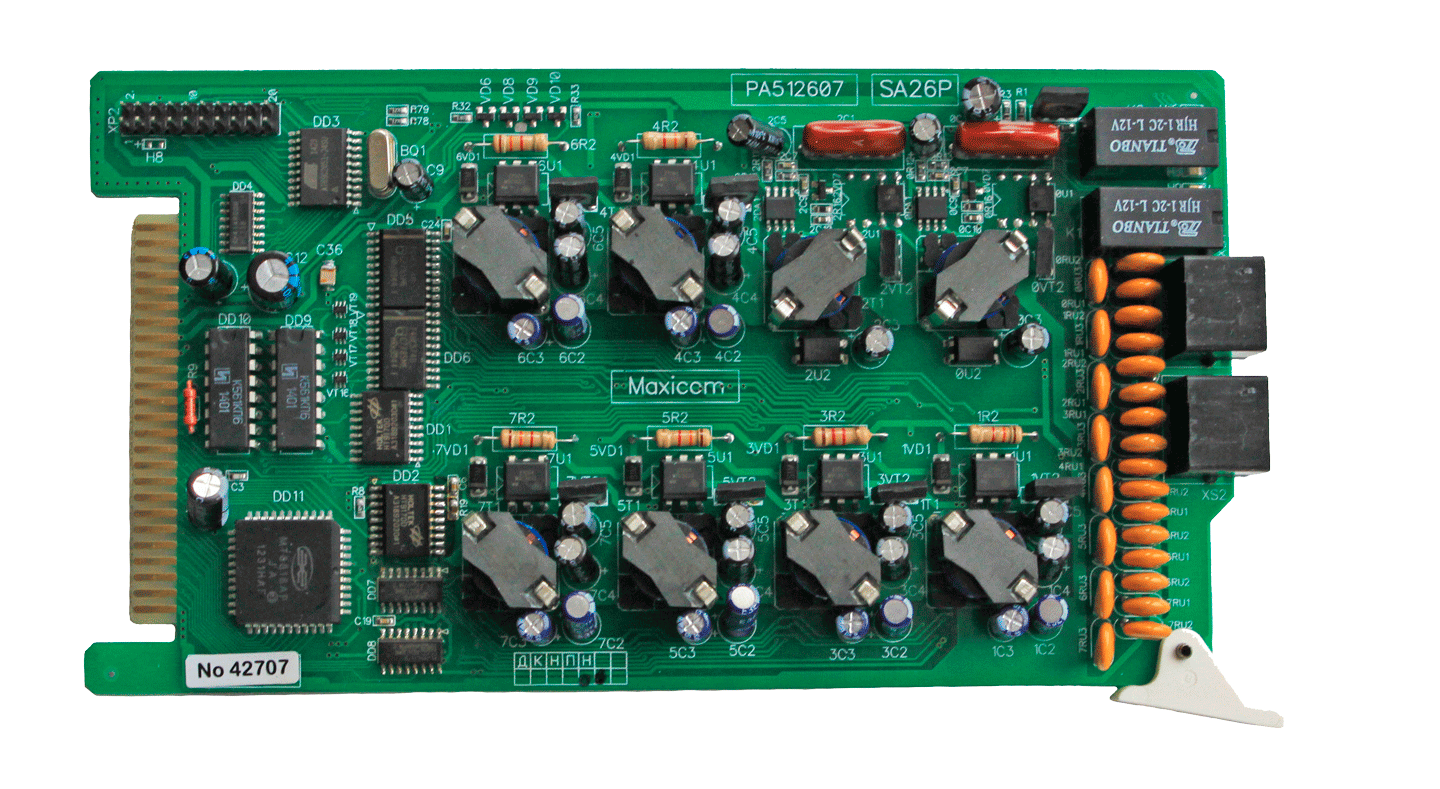

Плата SA26P для офисных АТС семейства MP48/MP80
Эта плата — одна из четырех плат расширения, разработанных для семейства гибридных офисных АТС MP48/MP80.
Офисные АТС MP48/MP80 имеют модульный принцип построения: в MP48 есть шесть универсальных платомест для установки плат расширения, а в MP80 — 100.
Плата АТС SA26P имеет 2 порта СЛ и 6 портов АЛ. Таким образом, ее можно использовать для создания конфигураций как с четным, так и с нечетным количеством портов СЛ. В последнем случае потребуется комбинация как минимум одной платы SA26P и платы SA17P.
Примеры конфигураций, дополнительные расчеты и комментарии представлены на вкладке “Решения”.
Любое решение в конечном счете представляет собой комплект разных видов телекоммуникационного оборудования, подключенных к коммутатору — АТС непосредственно (точнее, через кросс), а также через специальные приборы и устройства (усилители ГГС, модули МБ и т.п.).
Дополнительные приборы и устройства подключаются к портам СЛ или АЛ, а некоторые (например, ряд VOIP-шлюзов) — и к СЛ, и к АЛ.
При подборе конкретной конфигурации офисной АТС MP48 или MP80 следует обязательно учитывать, что специальные порты, предназначенные только для конкретных приборов и устройств, есть только у платы AP04P, и они предназначены для подключения системных телефонных аппаратов. А вот к порту АЛ можно подключить телефонный аппарат или модуль МБ, или усилитель ГГС, или…. И далее по списку (см. Типовую схему подключения).
И вот ведь какие фокусы выделывает русский язык. С одной стороны, правильно написать “и… и”, потому что к порту АЛ можно подключать разные приборы ( и такой, и такой, и вот этакий). Но по факту это всегда “либо”, потому что к одному порту можно подключить одно устройство., например либо проводной телефонный аппарат, либо проводное переговорное устройство. Т.е. подключение телефона исключает подключение переговорного устройства к тому же порту АЛ.
А теперь — к возможным конфигурациям офисной АТС с участием платы SA26P. В таблице представлены многие, но не все конфигурации, причем только на основе MP48. И так таблица получается длинная. Сами смотрите:)
| Конфигурация | SA17 p (1СЛ, 7АЛ) | SA26 (2СЛ, 6АЛ) | AA08P (8АЛ) | AP04P (4 СТА) |
| 4х12 | 0 | 2 | 0 | 0 |
| 4х12 + 4 СТА | 0 | 2 | 0 | 1 |
| 4х20 | 0 | 2 | 1 | 0 |
| 4х20 | 2 | 1 | 0 | 0 |
| 4х20 +4 СТА | 2 | 1 | 0 | 1 |
| 4х20 + 8 СТА | 2 | 1 | 0 | 2 |
| 4х28 | 0 | 2 | 2 | 0 |
| 4х28 | 2 | 1 | 1 | 0 |
| 4х28+4 СТА | 2 | 1 | 1 | 1 |
| 4х28+8 СТА | 2 | 1 | 1 | 2 |
| 4х36 | 0 | 2 | 3 | 0 |
| 4х36 +4 СТА | 0 | 2 | 3 | 1 |
| 5х27 | 3 | 1 | 0 | 0 |
| 5х27+ 4 СТА | 3 | 1 | 0 | 1 |
| 5х35 | 3 | 1 | 1 | 0 |
| 5х43 | 3 | 1 | 2 | 0 |
| 6х26 | 2 | 2 | 0 | 0 |
| 6х26 +4 СТА | 2 | 2 | 0 | 1 |
| 6х34 | 2 | 2 | 1 | 0 |
| 6х34 +4 СТА | 2 | 2 | 1 | 1 |
| 6х42 | 2 | 2 | 2 | 0 |
| 7х25 | 1 | 3 | 0 | 0 |
| 7х25 + 4 СТА | 1 | 3 | 0 | 1 |
| 7х 33 | 3 | 2 | 0 | 0 |
| 7х 33 + 4 СТА | 3 | 2 | 0 | 1 |
| 7х41 | 3 | 2 | 1 | 0 |
| 7х41 | 5 | 1 | 0 | 0 |
| 8х32 | 2 | 3 | 0 | 0 |
| 8х32 +4 СТА | 2 | 3 | 0 | 1 |
| 8х40 | 2 | 3 | 1 | 0 |
| 8×40 | 4 | 2 | 0 | 0 |
| 9х39 | 3 | 3 | 0 | 0 |
| 10х30 | 0 | 5 | 0 | 0 |
| 10х30 +4 СТА | 0 | 5 | 0 | 1 |
| 10х38 | 2 | 4 | 0 | 0 |
| 11х37 | 1 | 5 | 0 | 0 |
| 12х36 | 0 | 6 | 0 | 0 |
Пример.
Предположим, для решения всех задач, которые стоят перед предприятием, требуется:
| Прибор/ устройство | Для чего | Количество |
| Телефонные аппараты (проводные, аналоговые) | Будут установлены на рабочих местах сотрудников | 14 |
| Беспроводные телефоны DEСT | Базы DECT будут установлены на рабочих местах сотрудников, которые в связи со своими обязанностями часто перемещаются по офису или территории (но не далее, чем на 50 м в помещении и 300 м на открытой территории) | 3 |
| Усилитель ГГС UMA1 в модификации для подключения к СЛ. | Организация канала ГГС с подключением можно или нескольких громкоговорителей. Для предприятия важно, чтобы канал ГГС продолжал работать даже при выключенной АТС. В таком случае, действительно нужна модификация усилителя ГГС, подключаемая к СЛ. В таком случае. Коммутация реле внутри станция обеспечит работу канала ГГС даже в том случае, если станция будет выключена. | 1 |
| Универсальный домофон Максифон DMFu | Дистанционный контроль доступа в помещение. Кстати, DMFu получает питание от абонентской линии. Дополнительный усилитель переговорного устройства не требуется. | 1 |
| Комплект переговорных устройств “Максифон”:
2 переговорных устройства в вандалоустойчивом исполнении, 1 переговорное устройство громкой связи в стандартном исполнении. |
Переговорное устройство дуплексной громкой связи в стандартном исполнении — для оперативной связи “Директор-секретарь”; 2 антивандальных устройства “Максифон” — для помещений со специфическими условиями работы, не позволяющими использование обычного телефонного аппарата. | 3 |
| Интеллектуальный автосекретарь на 3 АЛ. | Для оперативной обработки входящих звонков, в т.ч. Поступающих в нерабочее время. | 1 |
| Системные телефонные аппараты | Для руководства (контроль занятости линий, быстрый сбор конференций, расширенная записная книжка и другие удобные штуки — все-таки, системный телефонный аппарат — телефон повышенной комфортности. Один СТА — для организации пульта диспетчерской связи. | 4 |
Кроме того, предприятию нужно завести в АТС 5 городских линий.
Вопрос: какая конфигурация способна удовлетворить потребности предприятия?
Начинаем считать.
Количество СЛ. Всего их нужно 5, но с учетом того, что одна из СЛ будет “отдана” каналу ГГС — 6.
Сколько АЛ понадобится?
- Для подключения телефонных аппаратов (аналоговых и DECT) суммарно потребуется 17 АЛ.
- Для подключения DMFu — 1 АЛ
- Для подключения трех переговорных устройств дуплексной громкой связи “Максифон” — 3 АЛ.
- Для подключения интеллектуального автосекретаря на 3 абонентских линии — 3 АЛ.
Итого — 24 АЛ.
Для подключения системных телефонов потребуется плата AP04P.
Ответ: наилучшее соответствие потребностям обеспечит конфигурация 6×26 + 4СТА, которая обеспечивается установкой
- Двух плат SA17P
- Двух плат SA26P
- Одной платы AP04P.
При этом одно платоместо остается свободным!
А это значит, что впоследствии уже имеющуюся конфигурацию можно расширить до 6х34 + 4 СТА.
Осталось только определить, достаточно ли будет такого расширения на перспективу, какая максимальная нагрузка (количество одновременных телефонных разговоров) планируется. Если параметры соответствуют MP48, выбираем MP48. Если нужно помасштабнее — та же исходная конфигурация может быть создана на базе MP80, а уж там-то есть простор для серьезного расширения!
Пишите нам, звоните, формулируйте пожелания — найдем оптимальное решение для Вашего предприятия!
