Плата расширения AP62P для цифровой АТС MXM500P, 6 портов, 2 порта СТА

Плата расширения AP62P для мини АТС MXM500P

Количество портов АЛ: 6
Количество портов СТА: 2
Совместимость: MXM500P
Кол.
  • Описание
  • Решения

Доставка оборудования Мультиком в новые регионы РФ

Плата расширения AP62P для мини АТС

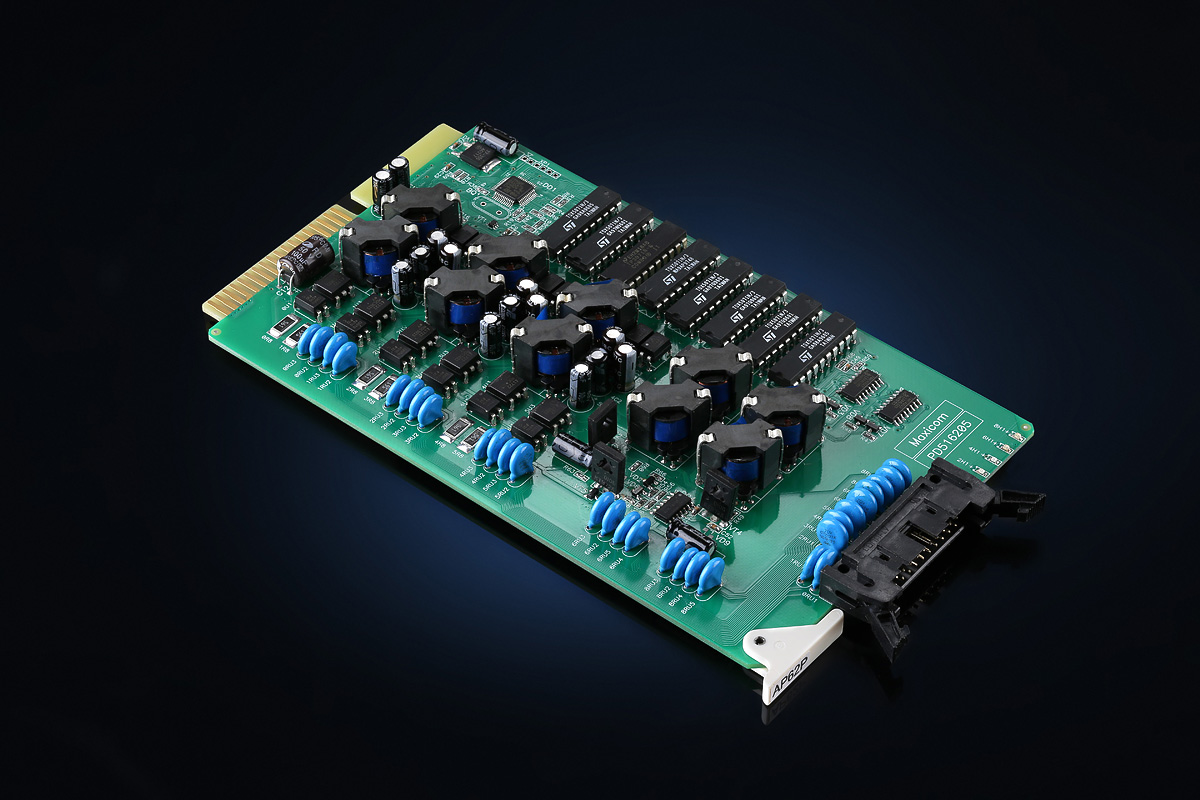

Плата содержит 6 портов АЛ и 2 порта для системных телефонных аппаратов “Максиком”. Является одним из функциональных модулей расширения цифровой IP АТС модели MХM500P и устанавливается в любое из 16 универсальных платомест, предназначенных для функциональных модулей. К портам АЛ можно подключать не только телефонные аппараты, но также и некоторые другие приборы и устройства.  В этом смысле, порты АЛ как на плате AP62P, так и на других модулях расширения для цифровой АТС MXM500P являются универсальными. Порты же, предназначенные для СТА, являются уникальными, т.е, к ним можно подключать только системные телефоны и консоли, разрешенные изготовителем АТС. В остальном же, подключение системного телефона возможно к любому порту СТА и в любом порядке. Подключение системного телефона или консоли производится по 4-х проводной линии связи. Перед подключением обязательно нужно подробно ознакомиться с Руководством по эксплуатации (все руководства размещены в разделе технической документации, скачивайте хоть сейчас и совершенно бесплатно). При подключения консолей расширения следует иметь в виду следующее:

  • Количество консолей, привязанных к одному СТА, ограничивается только общим допустимым количеством портов. Например, если в станцию установлена только одна плата AP62P, можно подключить либо два системных телефона. Либо один СТА и одну консоль.
  • Независимо от порта подключения, каждая консоль должна быть программно привязана только к одному конкретному системному телефону — только в этом случае СТА и консоль (консоли) будут логически связаны.

При подключении СТА необходимо соблюдать следующий порядок:

  • Звуковой канал системного телефона (красный и зеленый провода розетки СТА) подключается к четным номерам портов.
  • Цифровой канал (черный и желтый провода) подключается к нечетным номерам портов.

Если системный телефон или консоль подключены правильно, соответствующий индикатор на модуле будет устойчиво и непрерывно светиться. Подробности подключения СТА и консолей, вспомогательная таблица размещены в Руководстве по эксплуатации.

Решения на основе платы AP62P

Любое решение с использованием платы AP62P имеет смысл только в том случае, если функции системного телефонного аппарата задействованы “на всю катушку”. Системный телефон не является обязательным компонентом системы связи, построенной на основе мини АТС, поскольку сервисные функции доступны с любого телефонного аппарата (по крайней мере, так организованы системы связи на базе мини АТС “Максиком”). Тем не менее, только СТА обеспечит не только максимальный комфорт, но и максимальную оперативность управления связью. Поэтому системные телефоны на базе АТС “Максиком” являются полнофункциональными пультами связи, в том числе, пультами диспетчерской связи. Пример решения — система “Караул-1 СВ”, созданная на базе цифровой АТС “Максиком”. В качестве пульта начальника караула используется системный телефонный аппарат с консолью расширения.

Этот пульт связи обеспечивает

  • Оперативную связь со всеми службами
  • Связь с часовыми на постах ( в качестве терминалах на постах используются переговорные устройства “Максифон”)
  • Дистанционное управление доступом в помещения
  • Громкоговорящую связь в караульном помещении и на охраняемой территории.

Следует отметить, что к цифровой АТС MXM500 можно также подключать телефоны систем ЦБ и МБ, есть специальные модули для интеграции в ведомственные сети связи, имеющие дополнительные специфические требования. Однако при любом уровне сложности такой системы системный телефон с консолью расширения или даже без нее отлично справится с функциями пульта связи. В примере, описанном выше, использовалась только одна плата AP62P., и этого было достаточно для управления сложной системой с помощью одного системного телефона. Разумеется, могут быть самые разные решения, для реализации которых понадобится большее количество СТА и консолей, а следовательно, и портов СТА. В зависимости от необходимого соотношения СЛ, АЛ и портов СТА, дополнительные потребности в портах для системных телефонов могут быть удовлетворены как с помощью платы AP62P, так и с помощью SAP223P.
