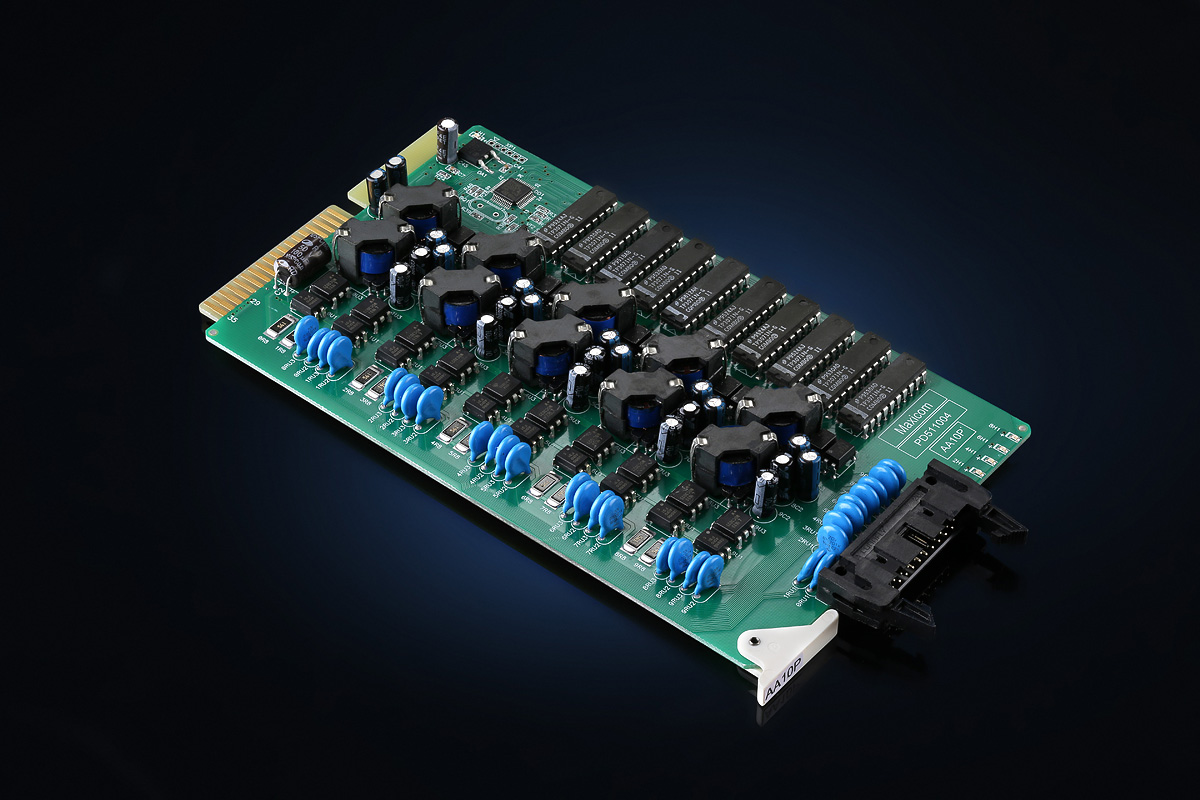

Плата расширения AA10P для цифровой мини АТС MXM500P, 10 портов

Плата расширения AA10P для мини АТС MXM500P

Количество портов АЛ: 10
Совместимость: MXM500P
Кол.
  • Описание
  • Решения

Доставка оборудования Мультиком в новые регионы РФ

Плата расширения AA10P для мини АТС MXM500P.

Плата AA10P содержит 10 портов АЛ и может устанавливаться в любое из 16 универсальных платомест, предусмотренных в конструктиве цифровой IP АТС MXM500P для плат расширения. Развитие системы связи предприятия предполагает следующие “магистральные” пути развития:

  • Полный или частичный переход на IP телефонию. В этом случае, наиболее рациональным представляется использование аппаратной цифровой IP АТС. Некоторые аргументы представлены в специальном материале.
  • Использование возможностей цифрового потока
  • Использование стандартных преимуществ традиционной телефонии, усиленных программными возможностями и сервисными функциями цифровой АТС.

Эти пути развития вовсе не обязательно являются альтернативами друг другу. Наоборот, они могут быть так или иначе скомбинированы, чтобы в результате получить максимально надежную и современную систему телефонной связи. Цифровая IP АТС MXM500 может обеспечить любой из перечисленных путей развития системы связи или их комбинацию. В тех случаях, когда требуется обеспечить определенное количество АЛ: для подключения аналоговых телефонных аппаратов, станций DECT или других оконечных устройств, подключаемых к АЛ, плата AA10P является очень удобным решением. Примеры — на вкладке “Решения”.

Система связи объекта очень часто подразумевает подключение к АТС не только аналоговых телефонных аппаратов, системных телефонов, но и других устройств. К ним, в частности, относятся

Большинство этих устройств подключаются к абонентским портам цифровой IP АТС MXM500. Следовательно, даже в том случае, если потребности в телефонной связи предприятия полностью покрываются SIP-телефонами, подключение дополнительных устройств все равно потребует свободных абонентских портов. И в таком случае, AA10P представляет из себя идеальное решение. Исходные возможности конфигурирования системы связи объекта, включая систему внутренней связи, представлены в таблице:

Плата/количество Базовые возможности
Блоков АТС Ip-абонентов (SIP-телефонов) Дополнительно свободных портов СЛ, АЛ и СТА
E1-500P 0 1 0 160
2 0 320
3 0 480
1 (обеспечивает до 100 СЛ, при этом одновременно могут использоваться для разговоров 30 СЛ) 1 0 150
1 (аналогично) 2 0 310
2 (до 200 СЛ; используется в том случае, если выход на город обеспечивают два разных оператора; по каждому из них одновременные разговоры могут вестись по 30 СЛ) 1 0 140
IP500P 1 1 (обеспечивает 64 IP-транка (64 внешних IP) и 128 IP-абонентов) 128 150
1 2 (аналогично) 128 310
2 1 (128 IP-транков) 256 140

Цифры, указанные в крайней правой графе, обозначают количество свободных портов. Теоретически, все эти порты могут быть портами АЛ, и для обеспечения такой возможности достаточно установить соответствующее количество плат AA10P. На практике, конечно, гораздо чаще используются конфигурации, в которых плата (платы) AA10P являются частями “конструктора системы связи — наряду с другими модулями расширения, которые разработаны для цифровой IP АТС MXM500. Рассмотрим пример. Для обеспечения связи предприятия “с внешним миром” желательно использовать как возможности IP-телефонии, так и традиционную телефонную связь.  Предприятию Х на данный момент требуется 25 SIP-телефонов, 5 “обычных” городских линий. Для организации системы внутренней связи понадобится

  • 30 аналоговых телефонов
  • 3 цифровых системных телефонных аппарата
  • 2 универсальных домофона DMFu
  • 5 проводных переговорных устройств “Максифон”
  • 2 канала ГГС с подключением по АЛ.

Для использования возможностей IP-телефонии устанавливаем модуль расширения IP500P. Как следует из таблицы, этот модуль обеспечивает 64 IP-транка и установку до 128 SIP- телефонов. Для обеспечения остальных потребностей используем следующую комбинацию:

  • Плата SA223P (1 шт)
  • Плата SA37P (1 шт)
  • Плата AA10P (3 шт)

В результате обеспечим конфигурацию 5х39 + 3 СТА / При этом в блоке АТС останется еще 10 свободных платомест, которые можно будет использовать для дальнейшего расширения емкости АТС. Конечно, это всего лишь условный пример. Для конкретного предприятия — конкретные цифры. Опишите свои пожелания в любой форме — мы подберем все необходимое оборудование, подготовим расчеты по конфигурации. Решение, которое будет предложено, Вам понравится!
