Кроссовое оборудование

Этот материал посвящен телефонному кроссу и  кроссовому оборудованию. Но, обратите внимание, уважаемый Гость — мы даем общее представление!

Конкретика — в каталоге (раздел «Кроссовое оборудование»)  В этом разделе Вы найдете плинты, кроссовую защиту, оборудование для монтажа, контроля и подключения к АТС, абонентские защитные устройства. настенные распределительные телефонные и кроссовые шкафы.

В конце статьи размещены некоторые запросы и ответы/комментарии к ним:

Возможно, комментарий по запросу, который привел Вас сюда, находится там.

А теперь — о телефонном кроссе и видах кроссового оборудования в телефонии.

Его Величество Кросс

В разговоре двух инженеров-связистов неспециалисту могут быть понятны отдельные слова, а все остальное кажется таинственными заклинаниями. Например, “кросс”, “кроссовое оборудование” и даже “кроссировать кроссировки” — что это? Зачем?

Самый простой ответ: “Это не ваша проблема, на то и нужны специалисты, чтобы все это знать и делать.” Ответ, безусловно, верный, но в жизни часто приходится разбираться в том, о чем раньше и представления не имел. Например, для того, чтобы хоть как-то контролировать процесс и хотя бы примерно понимать, откуда в смете появляется то же самое кроссовое оборудование, на чем можно сэкономить, а на чем нельзя и даже пробовать не надо.

Входит меньше, чем выходит, или начнем с кросса.

К вашей АТС подходит одна или несколько городских телефонных линий.  Но у вас 20 (50, 100, 200 и т.д.) сотрудников, и у каждого на столе — телефонный аппарат. А еще есть домофоны, система громкоговорящей связи и много еще чего. Всем этим управляет “мозг”- АТС.



И сейчас не так важно, КАК она это делает. Важно то, что к каждому оконечному абонентскому устройству  от АТС должен идти свой нерв — пара проводов. И при этом, например, входящий вызов, который АТС предназначает Ивану Ивановичу, не должен случайно попасть к Петру Петровичу.  Да и месиво телефонных проводов, свободно вьющихся по полу, вряд ли сделает работу сотрудников более эффективной и безопасной.

Логично предположить, что все это кабельное хозяйство должно быть максимально грамотно организовано в пространстве.

Итак, что мы имеем? С одной стороны — множество пар проводов, выходящих из АТС. Было бы неплохо как-то собрать их в одном месте, закрепить и подготовить к соединению с проводами, идущими от абонентских устройств. И при этом ничего не перепутать! С другой стороны — множество пар, идущих от абонентских устройств, расположенных на рабочих местах сотрудников. Эти провода идут тайными тропами, проникают через стены кабинетов и даже межэтажные перекрытия, но в конце концов их тоже желательно “оконечить” -”собрать в одном месте и, опять же, ничего не перепутать. Оба “места” должны быть максимально приближены друг к другу, чтобы нужные пары было удобнее соединять.

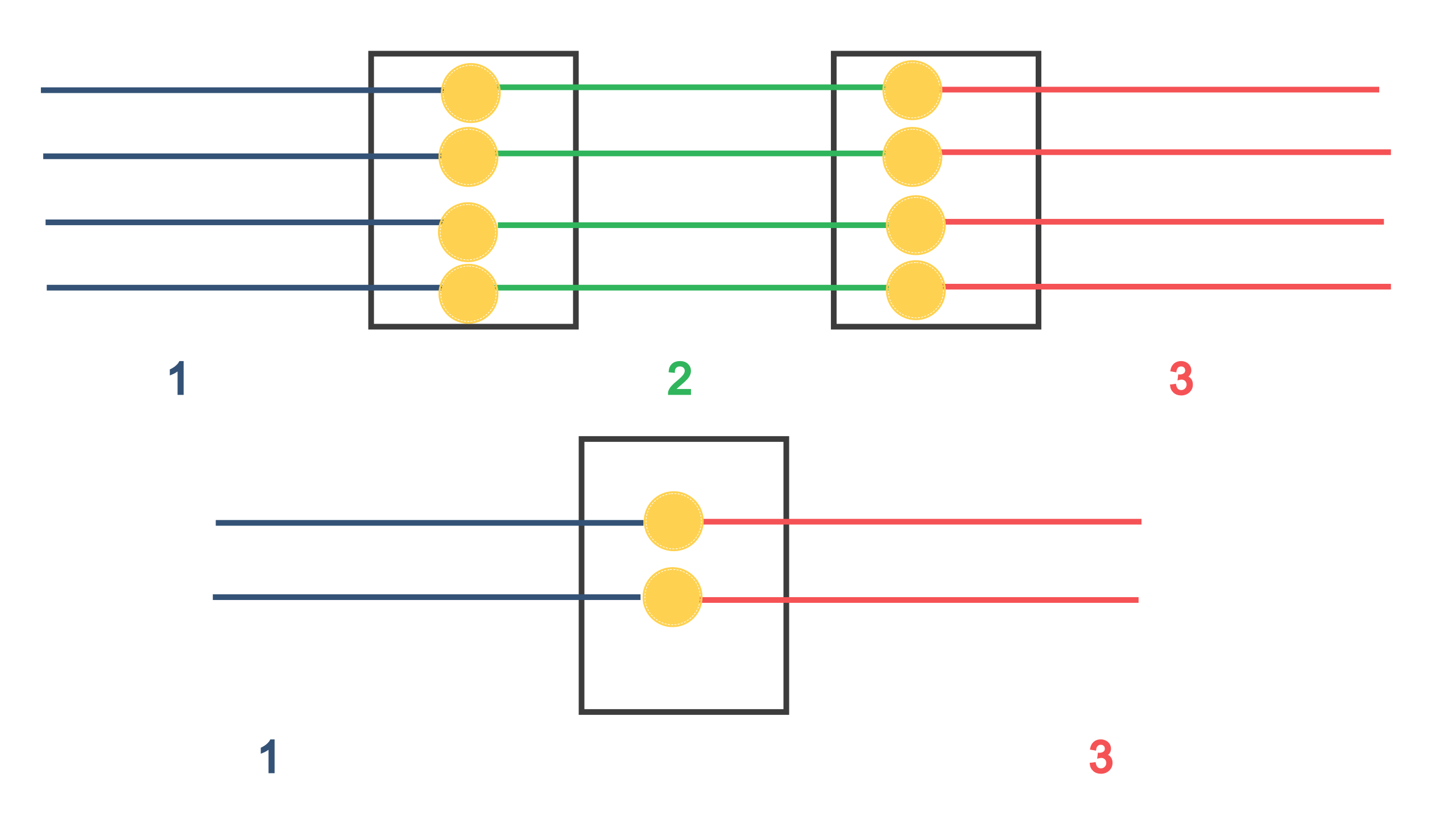

В самом общем виде и самом грубом приближении:

1- станционная часть кросса; 2- кроссировки; 3- линейная часть кросса

(!) В некоторых случаях линейная и станционная части кросса могут соединяться без кроссировочного кабеля.



Вот вам и кросс, который состоит из двух частей: станционной (станционный кросс или то, что выходит из АТС) и линейной (то, что идет от абонентских устройств), соединенных кроссировочными проводами.

Пример: монтаж станционного кросса. Цифровая АТС “МАКСИКОМ MXM500”:

Монтаж станционного кросса  КАТС “Максиком” на атомном ледоколе.















Как видите, монтаж кросса, особенно в случае сложных систем — дело непростое, кропотливое и муторное. Но кто сказал, что будет легко?!

Вообще, забавные бывают ситуации. Вот, например, АТС “Максиком”, установленная в кунге (кстати, получилась очень крутая система связи, просто Корабль Степей какой-то:))

А это — выносной кросс, смонтированный для той же системы связи:

Впрочем, коммутация — не единственная задача кросса. Кросс также предназначен для установки систем защиты, а также проведения измерений, проверки линий и оборудования.

Современные кроссы строятся на базе плинтов или патч панелей.

Начнем с плинтов.

Плинт — коммутационный элемент в пластмассовом корпусе, который предназначен для фиксации входящих и исходящих проводов, установки устройств защиты и подключения контрольно-измерительного оборудования.



В самом грубом приближении, одна половина плинта предназначена для пар, идущих от АТС (в станционной части кросса) или от абонентских устройств (в линейной части кросса). Вторая половина — для кроссировочных проводов.

Устройство простое, но очень удобное. Главное — правильно завести провод и закрепить  их с помощью специального инструмента. Соединение осуществляется с помощью специальных зажимов — ножевых контактов Впрочем, есть плинты с другими видами контактов: винтовыми и клавишными.

По функциональному назначению плинты делят на 4 типа:

1. Плинт с неразмыкаемыми контактами предназначен для стационарного соединения. Однако, во многих плинтах этого типа предусмотрены дополнительные контакты ответвления, с помощью которых можно параллельно подключить контрольный шнур или (через штекер) магазин разрядников для защиты от перенапряжений. Некоторые производители кроссового оборудования выпускают плинты разного цвета, чтобы сразу было понятно, какого типа контакты содержит этот плинт. Например, плинт с неразмыкаемыми контактами может быть серого цвета.
2. Плинт с размыкаемыми (нормально замкнутыми) контактами обеспечивает возможность разрыва коммутируемой цепи в случае необходимости. Между стыком нормально замкнутых контактов устанавливается специальный размыкающий штекер — например, для установки т.н. 5-точечной защиты или проведения измерений/испытаний в обоих направлениях. Плинты этого типа могут быть белого цвета.
3. Плинт с нормально разомкнутыми (замыкаемыми) контактами устроен так, что отдельные контакты исходно находятся в разомкнутом состоянии. Коммутация обеспечивается путем установки специальных штекеров или шнуров или с помощью установки 5-точечной или выносной защиты. Коричневый цвет плинта часто свидетельствует о том, что это плинт с нормально разомкнутыми (замыкаемыми) контактами
4. Плинт заземления предназначен для соединения всех жил заземления, которые заводятся в распределительное устройство, и подключения к заземлению. Увидите красный плинт  — скорее всего, это плинт заземления.

Вот некоторые примеры:

1— неразмыкаемый плинт Hyperline KR-PL-10 -Con-1;  2 —размыкаемый плинт с нормально замкнутыми контактами  KR-PL-10-BRK-0 ; 3 — размыкаемый плинт с нормально замкнутыми контактами KRONE 6089 1 192-02; 4 — размыкаемый плинт c нормально замкнутыми контактами KRONE 6089 1 121-06



Заземление — обязательный способ защиты оборудования от таких неприятностей, как наведенный ток, импульсное перенапряжение и попадание в линию сетевого напряжения.

Кстати, на некоторых плинтах, не являющихся плинтами заземления, также могут быть предусмотрены дополнительные контакты для заземления.  На таких плинтах есть дополнительная маркировка.

Также в зависимости от масштаба задачи используют плинты на разное количество пар: 5, 8 или 10. Чаще всего используют плинты на 8 и 10 пар.

Сколько потребуется плинтов, зависит от конкретной системы связи. Может быть, немного. А может быть — десятки и сотни, организованные в “стопки”

Кросс из плинтов собирается путем установки их на специальные конструктивные элементы: хомуты, рейки и т.п, которые крепятся к стене или устанавливаются  в специальные шкафы или стойки.

Плинты станционной и линейной частей кросса соединяются кроссировочными проводами — для каждой пары свой — и теперь можно быть уверенным, что входящий вызов, который АТС направляет на телефонный аппарат Ивана Ивановича, попадет именно туда, а отнюдь не к Петру Петровичу.

На самом деле, на практике все выглядит сложнее.

Систему связи нужно заранее распланировать, завести кроссовый журнал,  составить таблицы, чтобы знать от какой пары какого плинта к какой паре другого плинта будет проложен конкретный кроссировочный провод.



Патч панель (коммутационная панель или кросс-панель) — еще один способ организации кросса. Принцип в целом тот же, что и в случае плинтов, но само устройство более удобно и имеет более широкую функциональность.

На лицевой стороне патч панели имеется блок розеток, каждой из которых соответствует порт с контактами для фиксированной заделки кабеля. Розетки и контакты портов соединены между собой электрически.

Патч панель может иметь модули для подключения различного  оборудования, имеющего волоконно-оптический, мультимедийный или медный тип разъема. Существуют и наборные патч-панели, имеющие в своем составе сразу несколько типов разъемов. Они, как правило, предназначаются для монтажа в специальные конструктивы, такие как 10-и и 19-и дюймовые стойки или же 3U-раму.

В нижнем левом углу — патч-панель RJ-19, 19’ на 48 портов’



Защита кросса и оборудования — статья расходов, которую не рекомендуется урезать!



Из чего бы он ни состоял, правильно смонтированный кросс — гарантия не только правильной работы ваше телефонной связи, но и безопасности оборудования и абонентов от опасных напряжений и токов, возникающих на линиях.

Защита кросса может быть организована различными способами.

Во-первых, используются комплексные и раздельные модули защиты. Модуль комплексной защиты, как правило, устанавливается на линейной стороне кросса. Способ защиты — отвод перенапряжений или размыкание аварийной линии. Модуль раздельной защиты предохраняет только одну пару.

Для определения и обнаружения перегрузки используются специальные разрядники.

Безопасность также обеспечивается специальными защитными устройствами, общее название которых — абонентское защитное устройство (АЗУ).



Современные АЗУ довольно компактны (их размер может не превышать размер двух спичечных коробков) и могут вставляться как непосредственно в плинт (такие АЗУ имеют маркировку АЗУ — П…), так и непосредственно у абонента — на выходе кабельной линии совместно с заземлением.

Пример защитного устройства:



А что такое кроссовое оборудование?

Этот, термин объединяет большую группу устройств и инструментов. Помимо плинтов, телекоммуникационных шкафов, стоек и абонентских защитных устройств, в эту группу  входят модули грозозащиты, элементы крепления, тестовые шнуры, специальный монтажный инструмент и т.д.

Вот лишь некоторые примеры:

Слева направо: кабель 25 парные категории 5 E c разъемом (производитель Telco) – используется  для подключения к кроссу  или патч-панели портов АТС; плинт; кросс рама для установки плинтов; .телефонный бокс (пластиковая коробка, внутри которой располагается металлический хомут, к которому крепятся плинты); монтажный хомут для крепления плинтов, может крепиться к стене рядом с АТС; инструмент для монтажа телефонных линий в плинт.



Вряд ли вам есть смысл самостоятельно разбираться во всех тонкостях и нюансах кроссового оборудования — для этого есть специально обученные люди:)

Но теперь, по крайней мере, вы сможете немного лучше понимать этих людей, а значит, лучше их контролировать.



На самом деле, кроссовое оборудование — элемент того, что называется индивидуальным решением системы связи. Наша фирма больше 20 лет не только разрабатывает и производит мини АТС, системные телефонные аппараты и некоторое другое телекоммуникационное оборудование, но и специализируется на создании индивидуальных решений любого масштаба.

Если вы доверите разработку и внедрение такого решения нам, можете не беспокоиться насчет кроссового оборудования (как и насчет всего остального). Мы подберем для вас нужное оборудование, соответствующее всем требованиям безопасности, разработаем и внедрим систему связи под ваши задачи и обеспечим ее дальнейшую техническую и консультационную поддержку.



Запросы, ответы и комментарии

19’ панели кросс для мини атс.

Скорее всего, имеются в виду кросс-панели 110 типа, позволяющие коммутировать каждую пару  проводников по отдельности, что существенно повышает гибкость при изменении конфигурации системы связи.

Кросс-панели 110 стандарта 19” предназначены для установки в конструктивы 19” (ширина 482,6 мм).

Также используются настенные кросс-панели шириной 271 мм с подставкой,  предназначенные для размещения на стене в специально отведенном кроссовом помещении.

Емкость кросс-панелей может составлять от 50 до 400 пар.

Кросс-панели этого типа в настоящий момент не представлены в нашем каталоге. Тем не менее, если Вы обратитесь к нам по поводу проектирования и (или) монтажа системы телефонной связи для Вашего предприятия, и для решения этой задачи потребуются именно такие кросс-панели, обращайтесь. Мы либо закажем их сами, либо поможем Вам найти оптимальный по цене и качеству вариант.

Программа кроссового оборудования атс

Возможно, имелись в виду

• Инструкция по монтажу кроссов.
• Схема подключения к портам модуля расширения.
• Специальный конфигуратор для подбора кроссового оборудования под конкретные параметры системы связи.

В качестве примера инструкции приведем Инструкцию по монтажу кроссов типа KRONE.

Монтаж кросса включает несколько этапов.

1. Снимаем внешнюю оболочку кабеля. Затем проводим пучок проводов через ушко, которое расположено на тыльной стороне плинта. Обязательно оставляем запас длины жил 10-15 см — на тот случай, если что-то будет присоединено неправильно. В таком случае можно будет спокойно перемонтировать плинт или вынуть его без отсоединения жил.
2. Разделяем жилы по цветовой маркировке, затем проводим их по проводонаправляющей гребенке и вкладываем к контактные прорези. Для предварительной фиксации жил в прорезях есть специальные пластиковые выступы.
3. Вдавливаем жилы кабеля в контактные прорези с помощью сенсорного инструмента. Индикатор правильности подключения — щелчок сенсорного механизма; при правильном подключении излишек длины жилы автоматически обрезается. После того как закончена раскладка всех жил на плинте, плинт закрепляем на монтажном хомуте или штанге PROFIL
4. Присоединяем кроссировочные провода. Кроссировочную пару проводим через ушко на боковой стороне плинта и вкладываем в соответствующие контактные прорези. Можно вначале вложить кроссировочную пару в контактные прорези, а затем провести ее через боковое ушко.
5. Подключаем кроссировочную пару с помощью сенсорного монтажного инструмента

Если имелась в виду схема подключения к портам модуля расширения, то подобные схемы — обязательный элемент Руководства по эксплуатации. Соответствующие руководства для мини АТС “Максиком” можно бесплатно скачать в разделе “Документация”.

Если же речь шла о программном “конфигураторе” оборудования, то нечто подобное предлагают некоторые производители телекоммуникационных шкафов и стоек (Ссылка на статью о телекоммуникационных шкафах). В таком случае, имеется в виду, что Заказчик предоставляет информацию об оборудовании и аксессуарах, которые планируется разместить,  а также другие требования, а производитель подбирает оптимальную модель шкафа.

Кросс шкаф это…, кроссовый шкаф что это

Ответ на этот вопрос — в специальном материале, посвященном телекоммуникационным шкафам и стойкам.

Размещение кроссовых шкафов и стоек

Планирование размещения кроссовых шкафов и стоек нужно рассматривать как часть единого плана системы связи. Вряд ли есть смысл приводить десятки условных примеров такого размещения — с высокой вероятностью они будет не очень похожи на конкретную картину.

Тем не менее, есть несколько моментов, которые важно учесть заранее, планируя приобретение шкафов и(или) стоек.

Пожалуй, самое важное — прикинуть заранее прямые и косвенные расходы. Дешевый кросс шкаф вовсе не означает экономию средств. Наоборот, не исключено, что к нему будут “прилагаться” немалые дополнительные затраты.

Стоит учесть следующее.

• Полная и рабочая (монтажная) глубина шкафа всегда различаются. Если подбирать шкаф по полной глубине, может получиться так, что оборудовании просто туда не влезет.
• Узкий шкаф может оказаться дешевле, но лучше знать заранее, сколько кабелей нужно будет к нему подвести. Не исключено, что ширины не хватит.
• Потенциальное масштабирование — тоже важный момент. Если система связи будет расширяться и развиваться, если понадобится дополнительное оборудование, ему может не хватить места в небольшом шкафе.  Рекомендуют приобретать шкаф с 25% запасом по размеру — именно на случай возможного масштабирования. Впрочем, если вы не планируете расширять систему связи в ближайшее время, параметром масштабирования можно пренебречь. Как и запасом:)
• Дополнительные аксессуары (полки, светильники) должны не просто вмещаться в шкаф, но и не мешать основному оборудованию.
• Ширина дверей и размер помещения — как ни банально — тоже важный фактор. Если в шкафу (шкафах) размещается много различных приборов, а сам шкаф оказывается внушительных размеров, стоит подумать о том, не лучше ли собрать такой шкаф непосредственно в помещении. При размещении шкафов и стоек также важно подумать об охлаждении и вентиляции. Забив шкафы оборудованием, а помещение — шкафами “под завязку”, вы рискуете тем, что часть приборов выйдут из строя из-за перегрева.

На самом деле, рекомендаций больше. Поэтому лучше всего действовать так. Вначале подобрать все необходимое оборудование, в т.ч. шкафы или стойки,  разобраться с его характеристиками, в т.ч., его устойчивости к перегреву, а уже потом планировать размещение и подбирать соответствующие шкафы и стойки. Обращайтесь,  поможем!

Абонентский кросс, что такое монтаж абонентского кросса.

Термин “абонентский кросс” можно назвать спорным. У кросса есть станционная и абонентская части, поэтому говорить о том, что есть отдельный абонентский кросс, можно только в специальных, нестандартных случаях. Например, в некоторых полевых системах связи используются специальные полевые абонентские кроссы (в частности, КР351). Полевые абонентские кроссы обеспечивают защиту каждой абонентской линии от сверхтоков, перенапряжений и грозовых разрядов.

При монтаже кросса очень важным моментом является установка устройств защиты. Если речь идет о т.н. комплексных модулях защиты, то они устанавливаются с линейной, т.е. абонентской стороны кросса.

Современные системы кроссового монтажа

Понятие “кроссовая система монтажа” часто используется в тех случаях, когда речь идет о монтаже промышленной кабельной проводки, т.е. о создании системы разнообразных телекоммуникаций для крупных производственных объектов. В этой системе предполагается наличие не только классической телефонной связи, но и систем автоматического управления, передачи данных и т.п.

Системы кроссового монтажа включают в себя оборудование со специфическими функциями (например, оборудование для химического производства), имеющее сетевой интерфейс, собственно сетевые интерфейсы, промежуточные кабели и кроссы, этажные кроссы и т.д.

Кроссовая атс

Любопытный запрос 🙂 И весьма спорный термин 🙂

Возможно, имелась в виду “роль” , которая отведена конкретной АТС в корпоративной системе связи. В таком случае, стоит заглянуть сюда, но в любом случае, термин “кроссовая втс” будет неадекватен.

Может быть также, что речь идет о специальном помещении для размещении коммутационных узлов.

В этом смысле “кроссовая” и “серверная” — различные понятия, как минимум из-за различных требований к энергобезопасности и микроклимату. В частности, если помещение имеет официальный статус “серверной”, желательно оборудовать его автоматической системой пожаротушения. Впрочем, кроссовой это тоже касается.

По этой же причине устанавливать сервера в том же помещении, где находятся коммутационные узлы, не рекомендуется  А в кроссовой настоятельно не рекомендуется устанавливать электрические распределительные щиты.

Кроссовая комната не должна иметь окон, не должна быть проходной и не должны являться частью более крупного “производственного” помещения.

При монтаже крупной системы связи, расположенной на нескольких этажей, рекомендуется иметь кроссовую комнату на каждом этаже, хотя нет официального запрета на наличие одной кроссовой для несколько этажей.

Кроссовая комната должны быть расположена как можно ближе к геометрическому центру обслуживаемой зоны и максимально близко к вертикальным трассам (стоякам), по которым проходят кабели.
